1 Hardware Lösungen Quelle: (angepasst von Nicolas Ruh)

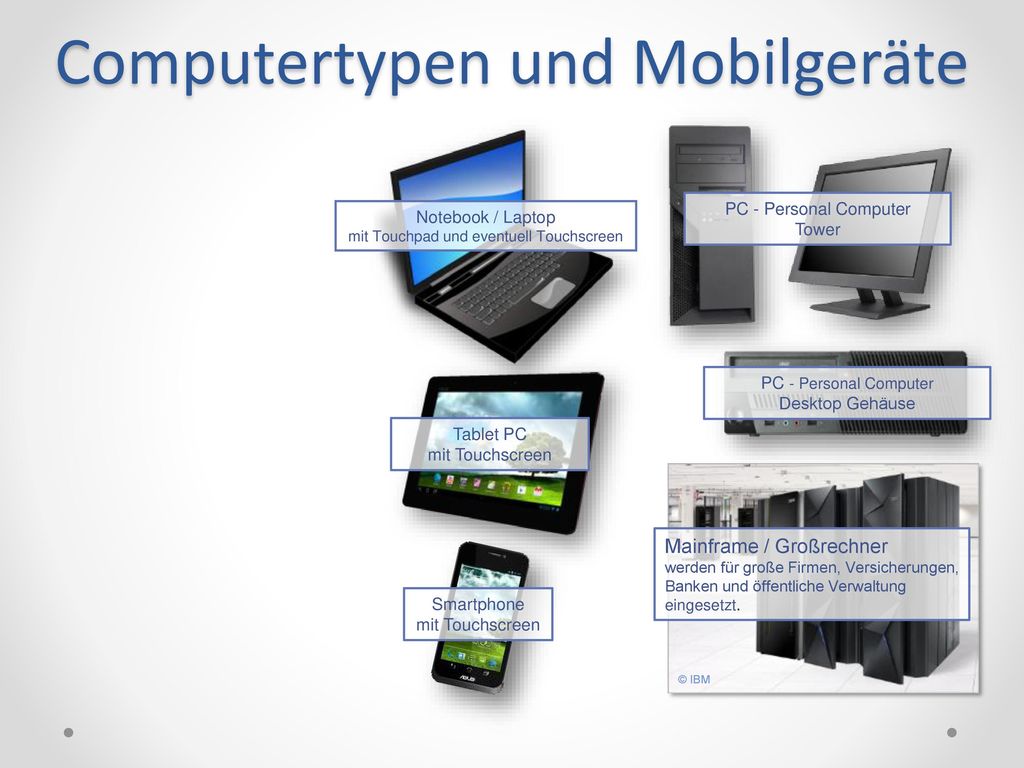

2 Computertypen und Mobilgeräte
PC - Personal Computer Tower Notebook / Laptop mit Touchpad und eventuell Touchscreen PC - Personal Computer Desktop Gehäuse Tablet PC mit Touchscreen © IBM Mainframe / Großrechner werden für große Firmen, Versicherungen, Banken und öffentliche Verwaltung eingesetzt. Smartphone mit Touchscreen

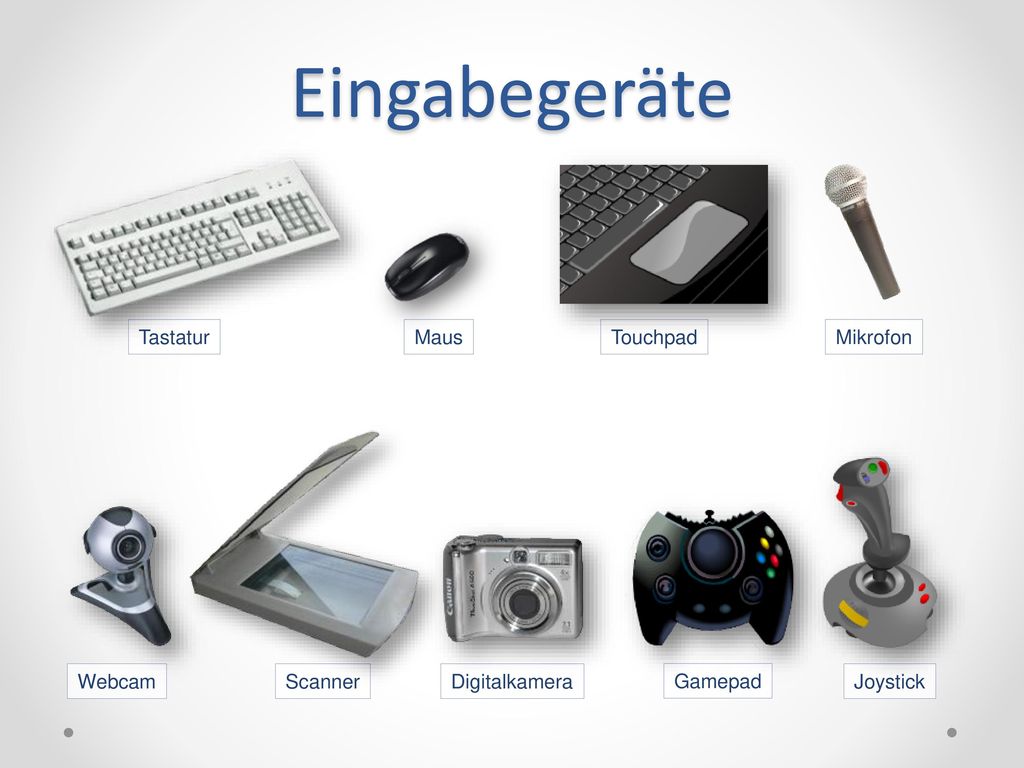

3 Eingabegeräte Tastatur Maus Touchpad Mikrofon Webcam Scanner
Digitalkamera Gamepad Joystick

4 Ausgabegeräte Tintenstrahldrucker Monitor Laserdrucker Lautsprecher

5 Schnittstellen USB USB USB PS2-Schnittstelle für Tastatur (veraltet)
VGA-Schnittstelle für Monitore (veraltet) USB-Schnittstelle: für Drucker, Scanner, … Ethernet 100 Mbit/s oder 1 Gbit/s USB USB USB HDMI-Schnittstelle für Monitore: überträgt Video- und Audiosignale DVI-Schnittstelle für Monitore SATA-Schnittstelle für externe Festplatten… Audio Anschlüsse für Mikrofone, Kopfhörer

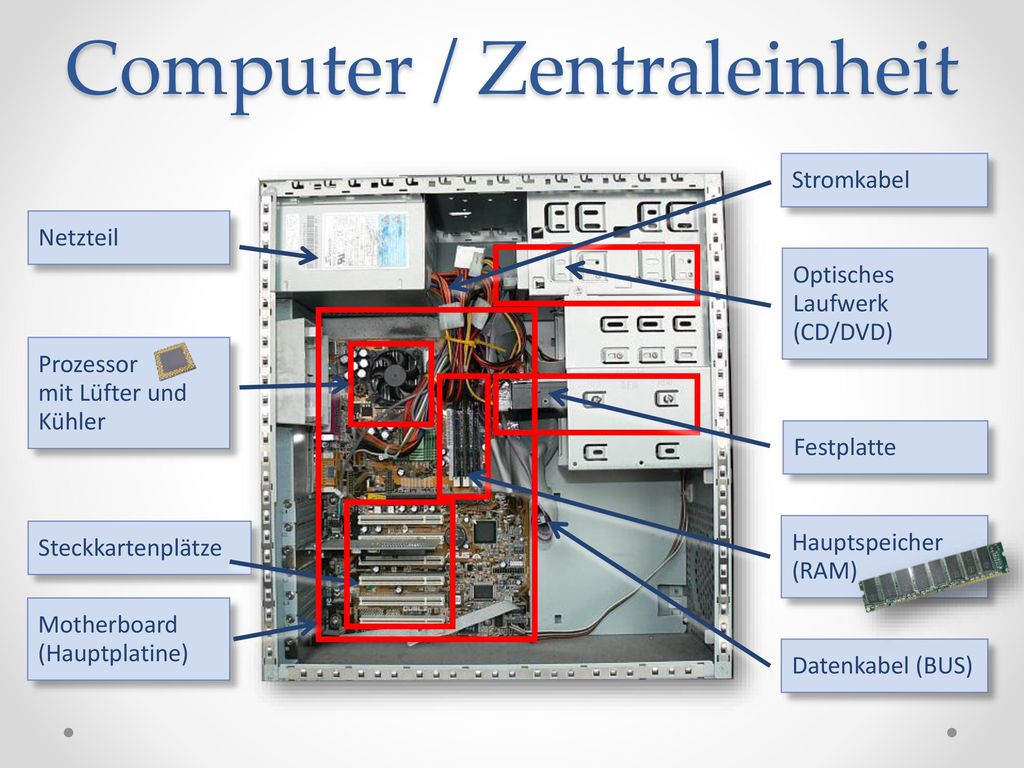

6 Computer / Zentraleinheit
Stromkabel Netzteil Optisches Laufwerk (CD/DVD) Prozessor mit Lüfter und Kühler Festplatte Steckkartenplätze Hauptspeicher (RAM) Motherboard (Hauptplatine) Datenkabel (BUS)

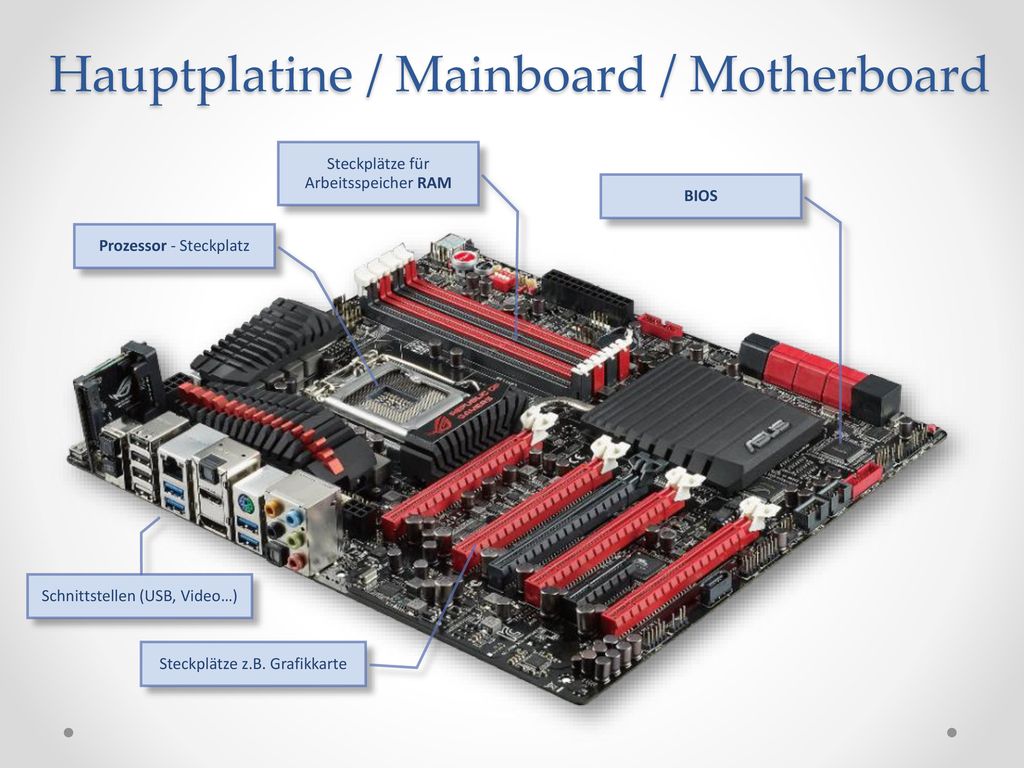

7 Hauptplatine / Mainboard / Motherboard
Steckplätze für Arbeitsspeicher RAM BIOS Prozessor - Steckplatz Schnittstellen (USB, Video…) Steckplätze z.B. Grafikkarte

8 Prozessorkühler mit Ventilator
Prozessor (CPU)‏ Die Rechengeschwindigkeit ist von der Taktfrequenz abhängig, angegeben in Gigahertz (GHz), also Milliarden Zyklen pro Sekunde Die wichtigsten Bestandteile einer CPU sind: Steuerwerk (Control Unit) Rechenwerk (Arithmetic Logic Unit) Register (extrem schnelle, kleine Speicher) CPU Central Processing Unit Prozessorkühler mit Ventilator

9 Hauptspeicher – RAM Arbeitsspeicher
Random Access Memory Jedes Byte im RAM kann einzeln adressiert werden Auf RAM können Daten (sehr schnell) gelesen und gespeichert werden Wird die Stromversorgung unterbrochen, geht der Inhalt des Hauptspeichers verloren!

10 Festplatten Metallscheiben mit magnetischer Beschichtung NAND Chips
(keine mechanischen Teile) beweglicher Lesekopf

11 CD/DVD/Blue-ray‏ DVD-R CD-R optisches Laufwerk optische Speichermedien

12 Externe Speichermedien
SD Speicherkarten Externe Festplatte 2,5 Zoll USB-Speicherstick

13 Erweiterungskarten Zusatzkarten erweitern die Fähigkeiten des Computers. Sie werden in die PCI-Steckplätze auf der Hauptplatine eingesetzt. Sie stellen üblicherweise eigene Anschlüsse zur Verfügung © Thiago Silva Netzwerkkarte Grafikkarte für anspruchsvolle Spiele

14 Speichergrössen 1 KB (Kilobyte) = 1024 Byte =210 Byte 1024 Zeichen
Die kleinste Speichereinheit ist 1 Bit Bit ergeben 1 Byte (= 1 Zeichen) 1 KB (Kilobyte) = 1024 Byte =210 Byte 1024 Zeichen 1 MB (Megabyte) = 1024 Kilobyte =220 Byte ca 1. Mio. Zeichen 1 GB (Gigabyte) = 1024 Megabyte =230 Byte ca. 1 Mrd. Zeichen 1 TB (Terabyte) = 1024 Gigabyte =240 Byte ca. 1. Bio. Zeichen Hinweis: Byte kürzt man üblicherweise mit einem grossen B ab, Bit mit einem kleinen b. Leider halten sich nicht alle an diese Konvention.

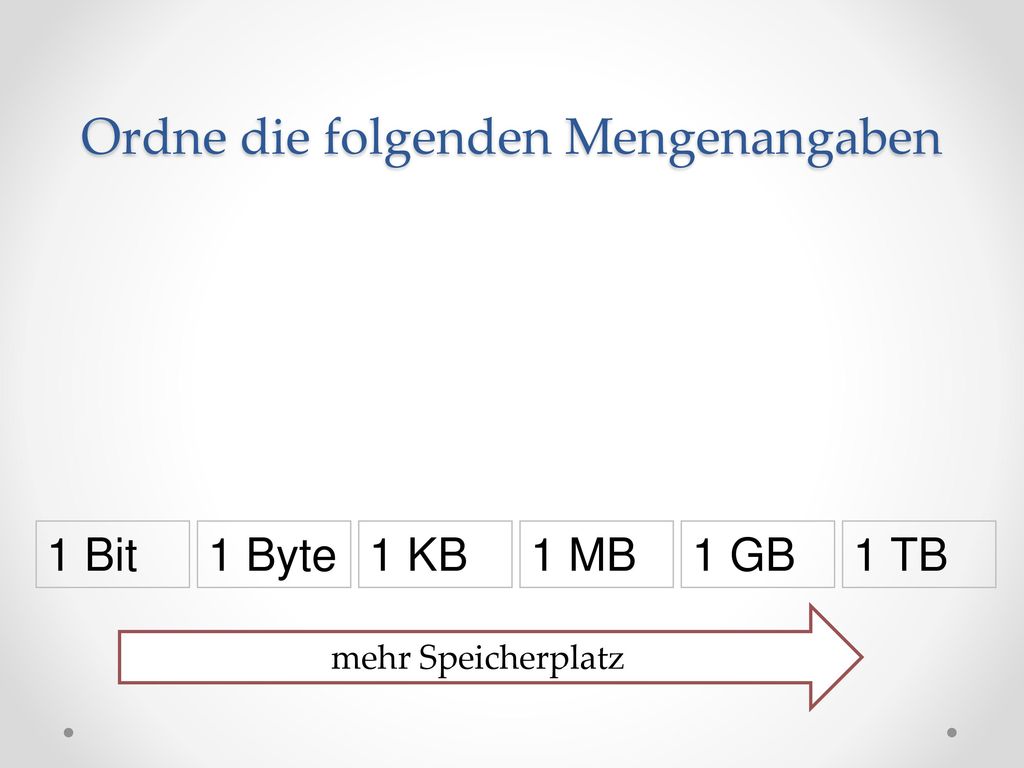

15 Ordne die folgenden Mengenangaben
1 Bit 1 Byte 1 KB 1 MB 1 GB 1 TB mehr Speicherplatz

16 Wie viel Speicherplatz hat ...
(ungefähr) Hauptspeicher (=RAM) 2 – 32 GB Register einige Byte Festplatte 64 GB – 2 TB Memory Stick 4 – 256 GB DVD 4.7 oder 9 GB CD 700 MB Blue-ray Disc 25 GB Anhang meist max. 10 MB

17 Wie viel Platz braucht ... Eine Seite Text (ohne Bilder) 5 - 20 KB
Digitalfoto Bis einige Megabyte, je nach Auflösung und Format E-Book (mehrere hundert Seiten) Bis einige Megabyte PowerPoint Präsentation Je nach Anzahl der Bilder: mehrere Megabyte Video Je nach Komprimierung und Länge: Einige Megabyte bis mehrere Gigabyte

18 Kennzahlen heutiger Monitore (ca.):
Erklärung Beispiel für übliche Werte   Auflösung Anzahl Pixel (Breite x Höhe) 2880 x 1800 (Retina Display)   Diagonale Strecke in inch (Zoll) (1 Zoll = 1‘‘ = 2.54cm) 15‘‘ (grosser Laptop)   Anzahl Farben 2 Farbtiefe 224 ≈ 16.7 Mio   Seitenverhältnis Breite : Höhe 16:10 (MacBook Pro)

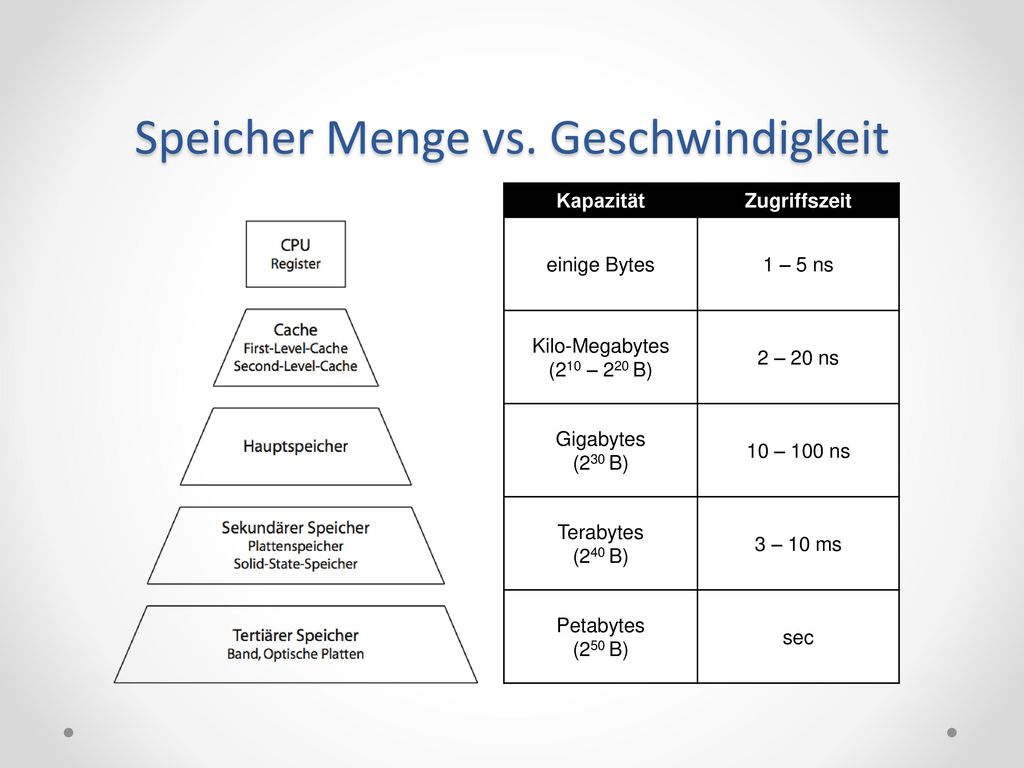

19 Speicher Menge vs. Geschwindigkeit
Kapazität Zugriffszeit einige Bytes 1 – 5 ns Kilo-Megabytes (210 – 220 B) 2 – 20 ns Gigabytes (230 B) 10 – 100 ns Terabytes (240 B) 3 – 10 ms Petabytes (250 B) sec

20 Ordne Namen, Stecker und Buchsen zu
USB Firewire VGA HDMI DVI Ethernet PS2

21 https://de.wikipedia.org/wiki/Benutzer:Overdose/Hauptplatine
Benenne die Teile 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Lösungen: 16 17 18 19 20
