Hardware Zuordnungsaufgaben

Präsentation zum Thema: "Hardware Zuordnungsaufgaben"—  Präsentation transkript:

1 Hardware Zuordnungsaufgaben
Quelle: (angepasst von Nicolas Ruh)

2 Anleitung Auf den folgenden Folien geht es jeweils darum, die Begriffe den entsprechenden Geräten oder Komponenten zuzuordnen – bspw. durch Verschieben der Labels oder der zugehörigen Pfeile. Falls Sie über Unbekanntes stolpern, hilft vielleicht eine kurze Recherche im Internet. Zur Überprüfung der Antworten können Sie in den Lösungs-Folien nachschauen.

3 Computertypen und Mobilgeräte
Notebook / Laptop mit Touchpad und eventuell Touchscreen Mainframe / Großrechner werden für große Firmen, Versicherungen, Banken und öffentliche Verwaltung eingesetzt. PC - Personal Computer Desktop Gehäuse Tablet PC mit Touchscreen © IBM Smartphone mit Touchscreen PC - Personal Computer Tower

4 Eingabegeräte Digitalkamera Tastatur Touchpad Joystick Scanner Gamepad
Webcam Mikrofon Maus

5 Ausgabegeräte Monitor Tintenstrahldrucker Lautsprecher Laserdrucker

6 Schnittstellen USB USB USB SATA-Schnittstelle für externe Festplatten…
Ethernet 100 Mbit/s oder 1 Gbit/s DVI-Schnittstelle für Monitore PS2-Schnittstelle für Tastatur (veraltet) USB-Schnittstelle: für Drucker, Scanner, … HDMI-Schnittstelle für Monitore: überträgt Video- und Audiosignale VGA-Schnittstelle für Monitore (veraltet) Audio Anschlüsse für Mikrofone, Kopfhörer USB USB USB

7 Computer / Zentraleinheit
Stromkabel Netzteil Optisches Laufwerk (CD/DVD) Prozessor mit Lüfter und Kühler Festplatte Steckkartenplätze Hauptspeicher (RAM) Motherboard (Hauptplatine) Datenkabel (BUS)

8 Hauptplatine / Mainboard / Motherboard
Prozessor - Steckplatz Schnittstellen (USB, Video…) Steckplätze z.B. Grafikkarte Steckplätze für Arbeitsspeicher RAM BIOS

9 Prozessorkühler mit Ventilator
Prozessor (CPU)‏ CPU Central Processing Unit Prozessorkühler mit Ventilator Die Rechengeschwindigkeit ist von der Taktfrequenz abhängig, angegeben in Gigahertz (GHz), also Milliarden Zyklen pro Sekunde Die wichtigsten Bestandteile einer CPU sind: Steuerwerk (Control Unit) Rechenwerk (Arithmetic Logic Unit) Register (extrem schnelle, kleine Speicher)

10 Hauptspeicher – RAM Arbeitsspeicher
Random Access Memory Jedes Byte im RAM kann einzeln adressiert werden Auf RAM können Daten (sehr schnell) gelesen und gespeichert werden Wird die Stromversorgung unterbrochen, geht der Inhalt des Hauptspeichers verloren!

11 Festplatten Metallscheiben mit magnetischer Beschichtung
beweglicher Lesekopf NAND Chips (keine mechanischen Teile)

12 CD/DVD/Blue-ray‏ optische Speichermedien optisches Laufwerk CD-R DVD-R

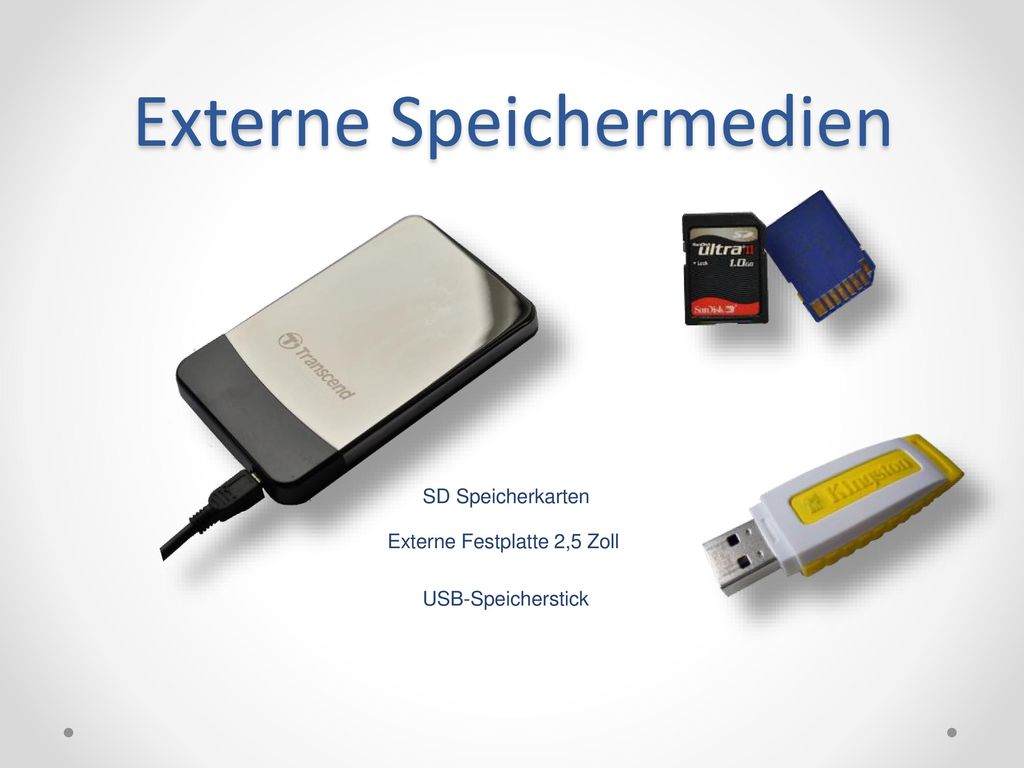

13 Externe Speichermedien
SD Speicherkarten Externe Festplatte 2,5 Zoll USB-Speicherstick

14 Erweiterungskarten Zusatzkarten erweitern die Fähigkeiten des Computers. Sie werden in die PCI-Steckplätze auf der Hauptplatine eingesetzt. Sie stellen üblicherweise eigene Anschlüsse zur Verfügung © Thiago Silva Netzwerkkarte Grafikkarte für anspruchsvolle Spiele

15 Speichergrössen (info)
Die kleinste Speichereinheit ist 1 Bit Bit ergeben 1 Byte (= 1 Zeichen) 1 KB (Kilobyte) = 1024 Byte =210 Byte 1024 Zeichen 1 MB (Megabyte) = 1024 Kilobyte =220 Byte ca 1. Mill. Zeichen 1 GB (Gigabyte) = 1024 Megabyte =230 Byte ca. 1 Mrd. Zeichen 1 TB (Terabyte) = 1024 Gigabyte =240 Byte ca. 1. Bio. Zeichen Hinweis: Byte kürzt man üblicherweise mit einem grossen B ab, Bit mit einem kleinen b. Leider halten sich nicht alle an diese Konvention.

16 Ordne die folgenden Mengenangaben
1 Bit 1 Byte 1 KB 1 MB 1 GB 1 TB mehr Speicherplatz

17 Wie viel Speicherplatz hat ...
(ungefähr) Hauptspeicher (=RAM) Register Festplatte Memory Stick DVD CD Blue-ray Disc Anhang

18 Wie viel Platz braucht ... Eine Seite Text (ohne Bilder) Digitalfoto
E-Book (mehrere hundert Seiten) PowerPoint Präsentation Video

19 Kennzahlen heutiger Monitore (ca.):
Erklärung (was ist das?) Beispiel für übliche Werte   Auflösung   Diagonale   Anzahl Farben   Seitenverhältnis

20 Speicher Menge vs. Geschwindigkeit
Kapazität Zugriffszeit

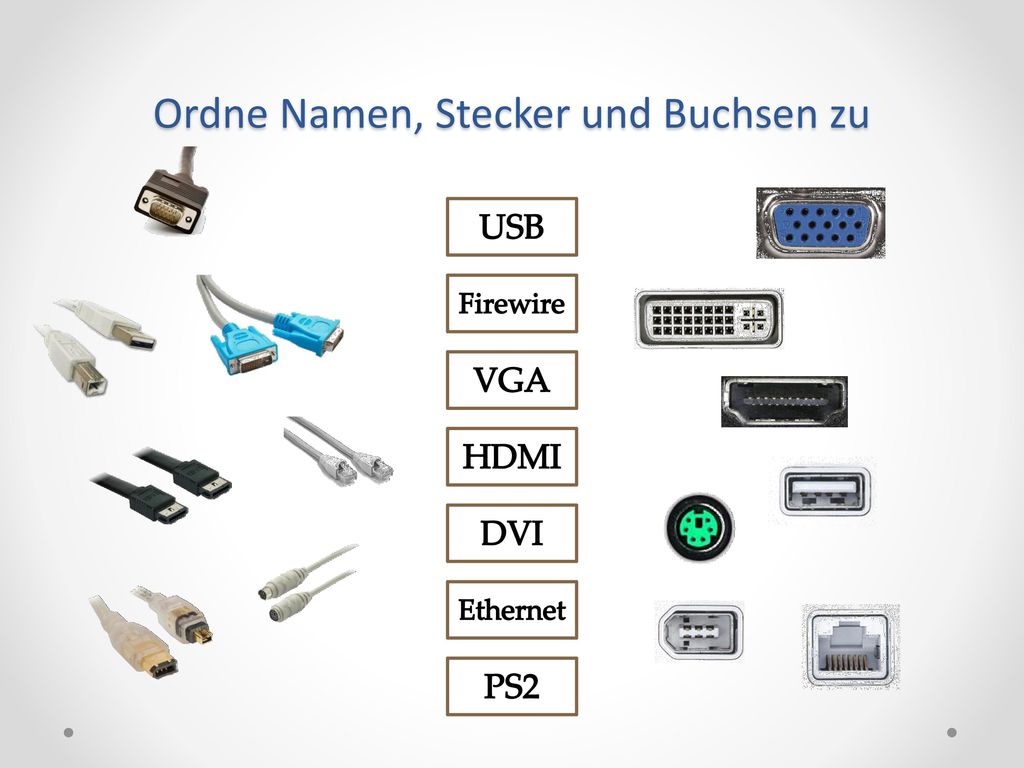

21 Ordne Namen, Stecker und Buchsen zu
USB Firewire VGA HDMI DVI Ethernet PS2

22 https://de.wikipedia.org/wiki/Benutzer:Overdose/Hauptplatine
Benenne die Teile 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Lösungen: 16 17 18 19 20
