1 ABB i-bus® KNX Wetterzentrale, Wettersensor
Gebäude-Systemtechnik ABB i-bus® KNX Wetterzentrale, Wettersensor Bild: 2CDC071038S0012+2CDC071039S0012 © ABB STOTZ-KONTAKT GmbH 2CDC504109N0101 | Seite 1

2 ABB i-bus® KNX Wetterzentrale, WZ/S 1.3.1.2
Datenschnittstelle und Hilfsspannung zum Versorgen des Wettersensors 1 (0 V Potential) 2 (24 V Potential) A (RS485 Schnittstelle) B (RS485 Schnittstelle) Anschlussmöglichkeit eines PT1000 Temperatursensors Im i-bus Tool integriert Bilder: ABB-064, 2CDC071038S0012, 2CDC071039S0012 © ABB STOTZ-KONTAKT GmbH 2CDC504109N0101 | Seite 2 2

3 ABB i-bus® KNX Wetterzentrale, WZ/S 1.3.1.2
Einstellbar, welcher Wettersensor angeschlossen ist Messwert im entsprechenden Datenpunkttyp, z.B. m/s, Lux oder °C 2 Schwellwerte pro Eingang, jeweils mit oberem und unterem Grenzwert / Schwellwerte über Bus änderbar UND/ODER Logik, 4 Eingänge, invertierbar 4 Speicher mit je 24 Werten / Speicherung erfolgt im FiFo-Prinzip (Ringpuffer) Mindestdauer der Unter- bzw. Überschreitung einstellbar (fällt innerhalb der Mindestdauer die Sendebedingung wieder zurück, wird nichts gesendet) Temperaturwert kann mittels Offset um +/- 5 °C angepasst werden Bilder: ABB-064, 2CDC071038S0012, 2CDC071039S0012 © ABB STOTZ-KONTAKT GmbH 2CDC504109N0101 | Seite 3 3

4 ABB i-bus® KNX Wetterzentrale, WZ/S 1.3.1.2
1 Schildträger 2 Taste Programmieren 3 LED Programmieren 4 Busanschlussklemme 5 Stromversorgung 6 Anschluss Wettersensor 7 Anschluss Sensor PT1000 8 LED "On", LED "Comm. Error" © ABB STOTZ-KONTAKT GmbH 2CDC504109N0101 | Seite 4 4

5 ABB i-bus® KNX Wettersensor, WES/A 3.1
Überblick Wind Regen Helligkeit in drei Himmelsrichtungen Dämmerung Tag-/Nacht-Umschaltung Temperatur GPS-Empfang Bilder: ABB-064, 2CDC071038S0012, 2CDC071039S0012 © ABB STOTZ-KONTAKT GmbH 2CDC504109N0101 | Seite 5 5

6 ABB i-bus® KNX Wettersensor, WES/A 3.1
1 Sockel 2 Temperatur 3 Windgeschwindigkeit 4 Helligkeitssensoren Rechts, Mitte, Links 5 Regensensor 6 Wandsockel mit Leitungseinführung und Klemmen © ABB STOTZ-KONTAKT GmbH 2CDC504109N0101 | Seite 6 6

7 ABB i-bus® KNX Wettersensor, WES/A 3.1

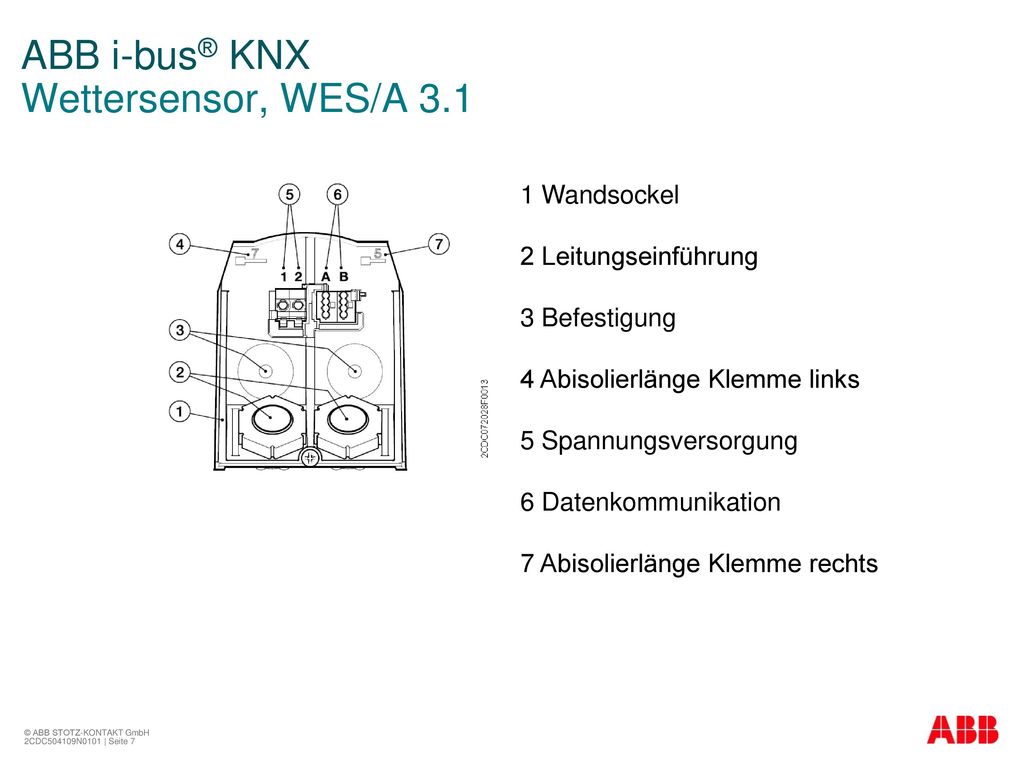

1 Wandsockel 2 Leitungseinführung 3 Befestigung 4 Abisolierlänge Klemme links 5 Spannungsversorgung 6 Datenkommunikation 7 Abisolierlänge Klemme rechts © ABB STOTZ-KONTAKT GmbH 2CDC504109N0101 | Seite 7 7

8 ABB i-bus® KNX Wettersensor, WES/A 3.1

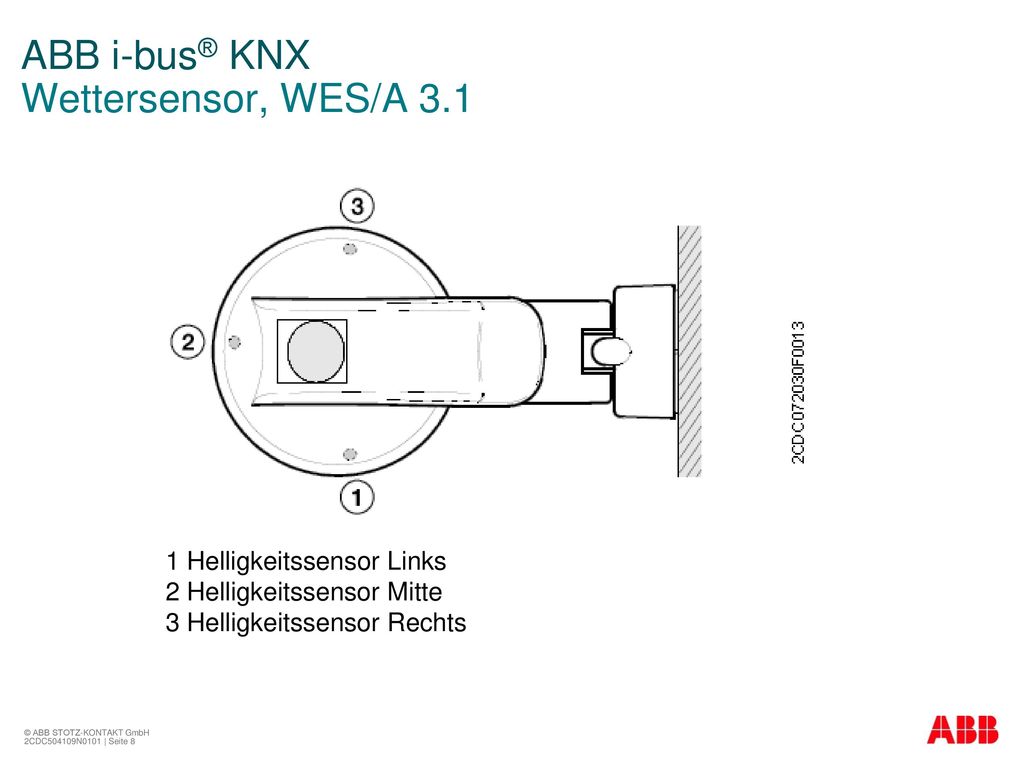

1 Helligkeitssensor Links 2 Helligkeitssensor Mitte 3 Helligkeitssensor Rechts © ABB STOTZ-KONTAKT GmbH 2CDC504109N0101 | Seite 8 8

9 ABB i-bus® KNX i-bus Tool, Firmware Update

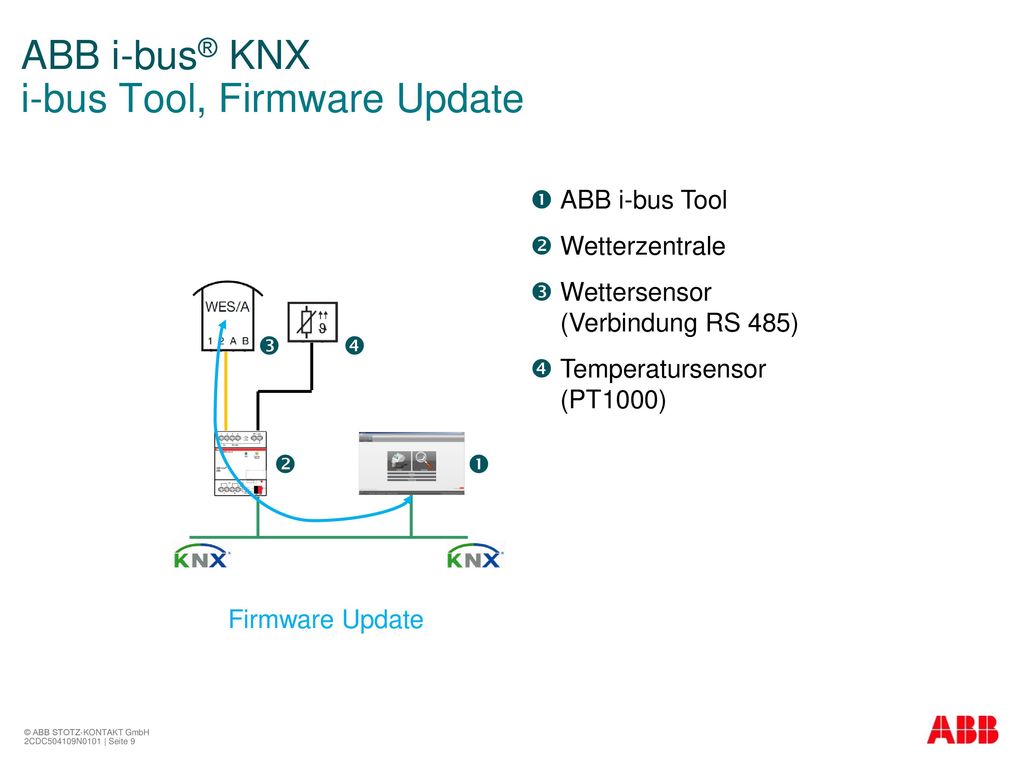

ABB i-bus Tool Wetterzentrale Wettersensor (Verbindung RS 485) Temperatursensor (PT1000)     Firmware Update © ABB STOTZ-KONTAKT GmbH 2CDC504109N0101 | Seite 9
