1 Referent: Oleg Peters

2 Intel® Purley Plattform
Intel® C620 Chipsatzreihe Skalierbare Intel® Xeon® Prozessorreihe Separate Komponenten (optional)

3 Skylake-SP Performance
Socket Level Performance Erhöhte Multi-tenand & VM-Dichte für Cloud Applikationen Bis zu 28 cores NEU skalierbar auf DIE interconnect Bis zu 50%+ mehr Performance vs. Broadwell 2S NEUE UPI mit mehr inter-CPU Bandbreite Per Core Performance schnellere Reakionszeit NEUE core micro- Architektur NEU niedrige Latenz L1/L2 Cache Design Bis zu 20% bessere Core Performance vs gleichwertiger Broadwell SKU Memory und PCIe Hohe Bandbreite für Netzwerk und Speicher Performance 50%+ mehr Speicher Bandbreite via 6 channels Bis zu 50% mehr PCIe IO Bandbreite vs Broadwell Mehr Chipsatz (DMI Gen 3, bis zu 14 SATA3, bis zu 20 PCIe Gen3) Workload Beschleuniger Anwendungsspezifisch und Beschleuniger Intel® AVX-512 (2X FLOPs/core) für HPC, Analytics, Datenbanken und Sicherheit FPGA: 5X+ speedups auf Server, Storage und Netzwerk Intel® QuickAssist Technology: 2X+

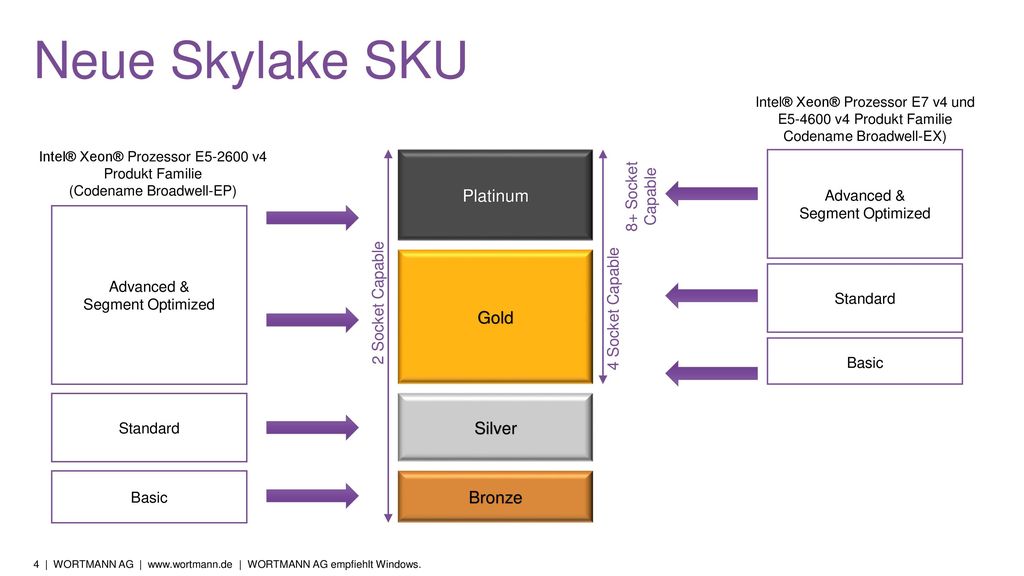

4 Neue Skylake SKU Platinum Gold Silver Bronze 8+ Socket Capable
Intel® Xeon® Prozessor E7 v4 und E v4 Produkt Familie Codename Broadwell-EX) Intel® Xeon® Prozessor E v4 Produkt Familie (Codename Broadwell-EP) Platinum Advanced & Segment Optimized 8+ Socket Capable Advanced & Segment Optimized Gold Standard 2 Socket Capable 4 Socket Capable Basic Standard Silver Basic Bronze

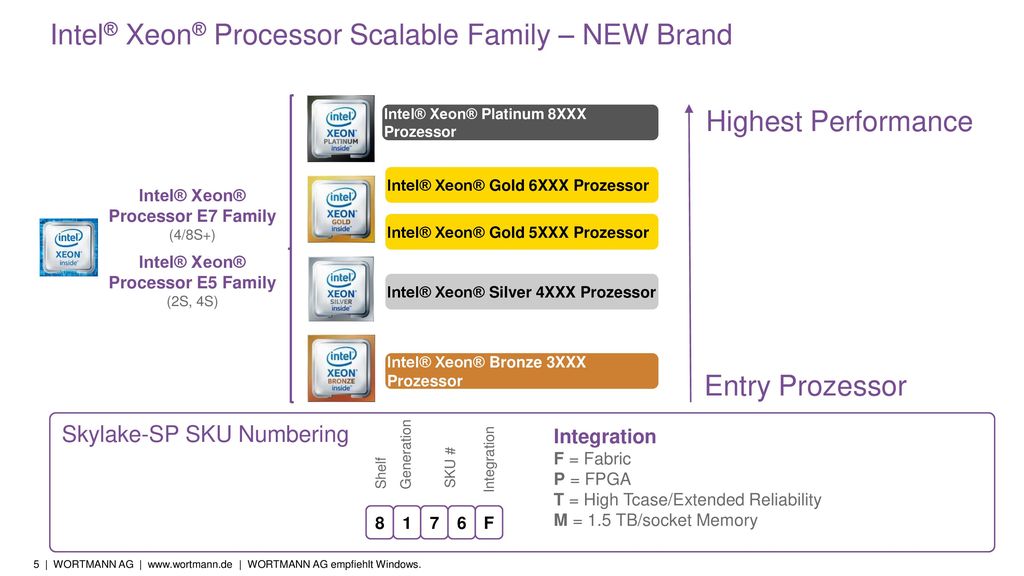

5 Intel® Xeon® Processor Scalable Family – NEW Brand
Highest Performance Intel® Xeon® Platinum 8XXX Prozessor Intel® Xeon® Gold 6XXX Prozessor Intel® Xeon® Processor E7 Family (4/8S+) Intel® Xeon® Processor E5 Family (2S, 4S) Intel® Xeon® Gold 5XXX Prozessor Intel® Xeon® Silver 4XXX Prozessor Entry Prozessor Intel® Xeon® Bronze 3XXX Prozessor Skylake-SP SKU Numbering Integration F = Fabric P = FPGA T = High Tcase/Extended Reliability M = 1.5 TB/socket Memory Shelf Generation SKU # Integration 8 1 7 6 F

6 Intel® Xeon® Processor Scalable Family
6154 18C / 200W / 3.0G 8180 / M 28C / 205W / 2.5G 6152 22C / 140W / 2.1G 8176 / M 28C / 165W / 2.1G 6150 18C / 165W / 2.7G 8170 / M 26C / 165W / 2.1G 6148 20C / 150W / 2.4G 8168 24C / 205W / 2.7G 6146 12C / 165W / x.xG 8164 26C / 150W / 2.0G 6144 8C / 1xxW / x.xG 8160 / M 24C / 150W / 2.1G 6142 / M 16C / 150W / 2.6G 8158 12C / 1xxW / x.xG 6140 / M 18C / 140W / 2.3G 8156 4C/ 105W / 3.6G 6138 20C / 125W / 2.0G 8153 16C / 125W / 2.0G 6136 12C / 148W / 3.0G 6134 / M 8C / 130W / 3.2G 51221 4C / 105W / 3.6G 6132 14C / 133W / 2.6G 4112 4C / 85W / 2.6G 5120 14C / 105W / 2.2G 6130 16C / 125W / 2.1G 3106 8C / 85W / 1.7G 4110 8C / 85W / 2.1G 5118 12C / 105W / 2.3G 6128 6C / 115W / 3.4G 3104 6C / 85W / 1.7G 4108 8C / 85W / 1.8G 5115 10C / 85W / 2.4G 6126 12C / 125W / 2.6G 31xx (Bronze) 41xx (Silver) 51xx (Gold) 61xx (Gold) 81xx (Platinum) 2S-2UPI 2S-2UPI, 4S-2UPI capability 2S-2UPI, 2S-3UPI, 4S-2UPI, 4S-3UPI capability 2S-2UPI, 2S-3UPI, 4S-2UPI, 4S-3UPI, 8S-3UPI capability 6-ch 2133 6-ch 2400 6-ch 2666 2 UPI 9.6GT/s 2 UPI 10.4GT/s 3 UPI 10.4GT/s Intel® Turbo Boost Technology Intel® HT Technology Intel® AVX-512 (1 512-bit FMA) Intel® AVX-512 (2 512-bit FMA) 48 lanes PCIe* Gen3 Node Controller Support Standard RAS Advanced RAS

7 Skylake Server Prozessor
14nm Prozess Technology Power Management Speicher Technologie 6x DDR4 channels 2133, 2400, 2666 MT/s RDIMM, LRDIMM, Apache Pass PCI Express Lanes Intel HT Technologie Neue Cache Hierarchie Erhöhter MLC 1.375 MB LLC/ Core Intel Turbo Boost Technologie Bis zu 28 Cores Intel AVX-512 Integrierte Voltage Regulator Intel UPI

8 NEUE Cache Hierarchie Aktuelle CPU Generationen Skylake Server Purley
Shared LLC Bis zu 2.5MB/core Shared LLC Bis zu 1.375MB/core MLC 1MB privat MLC 1MB privat MLC 1MB privat MLC 256kB privat MLC 256kB privat MLC 256kB privat CORE CORE CORE CORE CORE CORE

9 Intel® Ultra Path Interconnect (Intel® UPI)
Idle Power Data Efficiency Data Rate 4% zu 21% 50% 10.4GT/s 9.6 GT/s 25% L0 L0p QPI L0p UPI QPI UPI

10 Benchmark (Parent Benchmark Name - Perf Unit Code Name)
1-Node, 2 x Intel® Xeon® Processor E5-2690 1-Node, 2 x Intel® Xeon® Processor E v2 1-Node, 2 x Intel® Xeon® Processor E v3 1-Node, 2 x Intel® Xeon® Processor E v4 1-Node, 2 x Intel® Xeon® Platinum 8160 Processor SPECvirt_sc* SPECvirt_sc2013 score 21 VMs 32 VMs 48 VMs 58 VMs 71 VMs Processor Intel® Xeon® Processor E (20M Cache, 2.90 GHz, 8.00 GT/s Intel® QPI) Intel® Xeon® Processor E v2 (30M Cache, 2.70 GHz) Intel® Xeon® Processor E v3 (45M Cache, 2.30 GHz) Intel® Xeon® Processor E v4 (55M Cache, 2.20 GHz) Intel® Xeon® Platinum 8160 Processor Vendor Intel Nodes 1 Sockets 2 Cores 8 12 18 22 24 Logical Processors 16 36 44 48 Platform Romley-EP Intel® Server Board S2600CP2 Wildcat Pass Grantley-EP (Wellsburg) Wolf Pass Platform Comments Slots Total Memory 256 GB 512 GB 768 GB Memory Configuration 16 slots / 16 GB / 1333 MT/s / DDR3 RDIMM / DR 16 slots / 32 GB / 1600 MT/s / DDR3 LRDIMM / Quad Rank 16 slots / 32 GB / 2133 MT/s / DDR4 LRDIMM 16 slots / 32 GB / 2133 MT/s / DDR4 RDIMM / 2400 MT/s memory not available 24 slots / 32 GB / 2666 MT/s / DDR4 RDIMM Memory Comments DR Quad Rank 2400 MT/s memory not available OS VMware ESXi* 6.0 GA VMware ESXi* 5.5 GA VMware ESXi* 6.0 Update 1 VMware ESXi* 6.0 Update 2 OS/Kernel Comments Build   build build build Primary / Secondary Software Guest OS RHEL6.4, glassfish , postgresql9.2 RHEL6.2-64bit Guest OS Guest VM's utilize RHEL 6 64bit OS RH6.4 guest OS PostgreSQL9.2. glassfish apache-tomcat dovovot-2.2.5, fastcgi2.4.6, Other Software Storage Number 2x Intel RAID Controller RS2PI008; 4x LSI 620J; 48 x 64GB X25-E Intel SATA 3Gb/s SSD; 24 x 100GB Intel 710 SATA 3Gb/s SSD; 19 x 800GB DC 3700 SATA 6Gb/s SSD 100GB SSD 2xP3700 NVMe Storage cards used (1.6TB,2TB) 1 x 800GB SSD(boot drive), 2 x PCIe NVMe P3700 2TB Other Hardware / Drivers 1x 10G switch; 2x Intel® 82599ES 10 Gigabit Ethernet Controller 2x10GbE and 4x1GbE Network ports used 2 x Intel Dual Port 10GbE NIC Other Configurations EIST Enabled; NUMA Enabled; DCU Enabled; C-states Enabled; VT-dEnabled; VT-x Enabled BIOS Version: D690 (R28.2), Link Speed: 8.0 GT/s, Prefetchers: Enabled, NUMA: Enabled, SR-IOV: Enabled, Energy/Performance Bias: Balanced Performance BIOS: 32R02, Link Speed: 9/6 GT/s, Energy/Performance Bias: Performance, NUMA: Enabled, Snoop mode: Early Snoop, SR-IOV: Enabled HT, Turbo, NUMA, VT, VT-D enabled BIOS settings: vmx enable vt-d enable, other default HT Yes Turbo System Description Computer Type server Benchmark Data Source Request Number: 1718 Request Number: 254 Request Number: 403 Request Number: 1637 Request Number: 2600

11 Benchmark Virtual Maschine
(Parent Benchmark Name - Perf Unit Code Name) 1-Node, 2 x Intel® Xeon® Processor E v2 1-Node, 2 x Intel® Xeon® Platinum 8160 Processor SPECvirt_sc* SPECvirt_sc2013 score 32 VMs 71 VMs Processor Intel® Xeon® Processor E v2 (30M Cache, 2.70 GHz) Intel® Xeon® Platinum 8160 Processor (33M Cache, 2.70 GHz) Vendor Intel Nodes 1 Sockets 2 Cores 12 24 Logical Processors 16 Platform Intel® Server Board S2600CP2 Wolf Pass Slots Total Memory 512 GB Memory Configuration 16 slots / 32 GB / 1600 MT/s / DDR3 LRDIMM / Quad Rank 16 slots / 32 GB / 2666 MT/s / DDR4 RDIMM Memory Comments Quad Rank OS VMware ESXi* 5.5 GA VMware ESXi* 6.0 Update 2

12 Die Neue Chipsatzreihe
Intel® C620 Chipsatzreihe

13 Intel C610 Series Chipsatz (Wellsburg)
Features Intel C610 Series Chipsatz (Wellsburg) Intel C620 series Chipsatz (Lewisburg) Standard Features Intel® vPro™, AMT, Node Manager 3.0; Server Trace Lengths; 6 SMBus Discrete, Integrated and Hybrid Clocking Intel® vPro™, AMT, Node Manager 4.0; SATA Ports Bis zu 10 SATA 3 (6 Gb/s) Bis zu 14 SATA 3 (6 Gb/s) USB Ports Bis zu 14 USB 2.0; Up to 6 USB 3.0 Bis zu 14 USB 2.0; Bis zu 10 USB 3.0 DMI x4, 2.0 speed x4, 3.0 speed Zusätzliche CPU Uplink Optionen N/A PCIe 3.0 at x8 and/or x16; PCI Express Bis zu 8 PCIe 2.0 (5 GT/s) bis zu 20 ports PCIe* 3.0 (8 GT/s) TPM Support TPM 1.2 TPM 2.0 SATA Express, NVM Express NEIN NEIN / Supported Intel® RSTe JA Innovation Engine (IE) LAN Integriert 1GbE Integriert Intel® Ethernet Connection X722 with up to 4x10Gb/1Gb ports with iWARP RDMA/ SFI Intel® QuickAssist Technology Crypto Bis zu 100 Gb/s IPSec/SSL Public Key Bis zu RSA2K 100K Ops Compression Bis zu 100Gb/s (Deflate(LZ77) Enhanced Serial Peripheral Interface (eSPI) Bis zu 66MHz, 1.8v

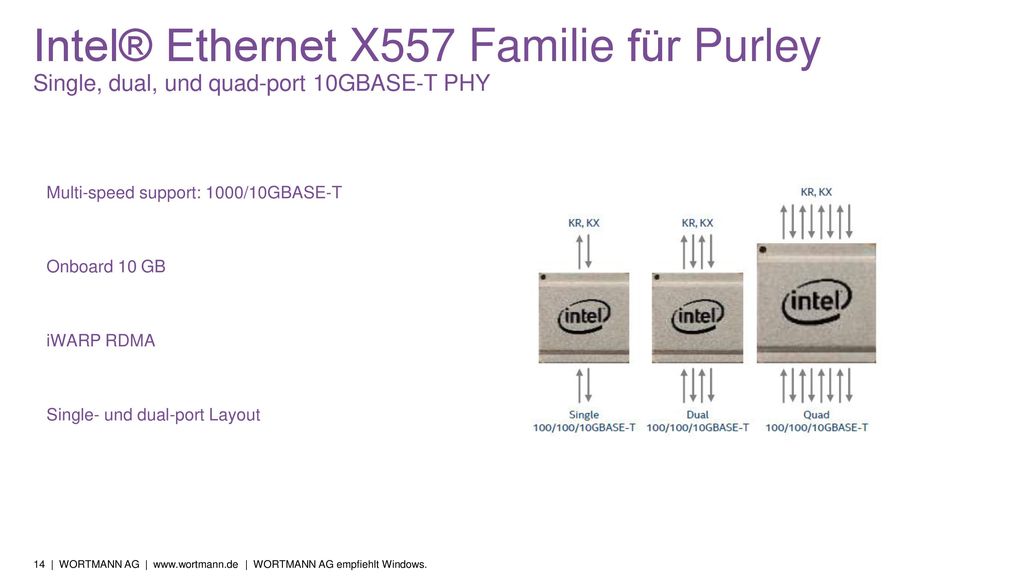

14 Intel® Ethernet X557 Familie für Purley Single, dual, und quad-port 10GBASE-T PHY
Multi-speed support: 1000/10GBASE-T Onboard 10 GB iWARP RDMA Single- und dual-port Layout

15 Intel SSD für Purley DOWNIEVILLE COLDSTREAM CLIFFDALE

16 Intel Software für Storage
Intel® Rapid Storage Technology (Intel® RSTe) for SATA Intel® Cache Acceleration Software (Intel® CAS) Intel® Virtual RAID on Chip (Intel® VROC)

17 Zusammenfassung Intel® C620 Chipsatzreihe Skalierbare Intel® Xeon®
- I/O (PCIe/SATA/USB)  - Management- und Innovation-Engine  - Intel® 10-Gigabit-Ethernet-Adapter  Skalierbare Intel® Xeon® Prozessorreihe - Vereinheitlichte Modellpalette  - Neue Kernarchitektur (Skylake)  - 4 bis 28 Kerne, 70 W bis 205 W  - 6 Speicherkanäle  - 48 PCIe-Lanes  Separate Komponenten (optional) - Intel® SSDs  - Intel® Ethernet-Technik  - Optionen anderer Anbieter
