1 Leitern Leitern

2 Leiterunfälle Der Umgang mit Leitern erscheint einfach.
Dennoch gibt es viele Leiterunfälle. Jährlich ca Leiterunfälle bei den gewerblichen Berufsgenossenschaften. Rund dieser Unfälle führen zu einer Rente. Etwa 50 dieser Unfälle verlaufen tödlich. Leiterunfälle haben im Vergleich zu anderen Unfällen viermal schwerere Folgen. Hintergrundinformationen Literatur: BGV D36 Leitern und Tritte BGV C22 Bauarbeiten BGI 521 Leitern sicher benutzen BGI 607 Stehleitern Leitern

3 Hauptgefahr: Absturz Kennen Sie Gefahren beim Umgang mit Leitern?
Absturzgefahr Holzsplitter, Quetschungen, von umfallender Leiter getroffen werden etc. Kennen Sie Ursachen für Stürze von Leitern? Auswahl des falschen Leitertyps Ab- oder Wegrutschen der Leiter Um- oder Wegkippen der Leiter Verlust des Gleichgewichts Abrutschen von Sprossen Didaktische Hinweise Die Fragen zur Diskussion stellen und anschließend die Lösung einblenden. Leitern

4 Besondere Gefahren bei Leiterstürzen
Bei Absturzunfällen aus nur 1-2 m Höhe kommt es häufig zu Kopfverletzungen. Bei größeren Höhen können Beine, Arme oder der Rumpf den beschleunigten Körper kaum abfangen. Der Ort des Aufpralls ist häufig sehr hart (Beton, Metall). Die Unfallfolgen sind somit meist Brüche. Hintergrundinformationen Absturzunfälle aus lediglich 1-2 m Höhe verlaufen deshalb so dramatisch, weil der Fallende oft mit dem Kopf aufprallt. Die Falldauer ist zu kurz, um den Körper aufzurichten oder sich mit den Händen abzustützen. Leitern

5 Anlegeleitern Kippen und Rutschen Gefahren Falscher Anstellwinkel
fehlende Prüfung der Standsicherheit sich durch Arbeiten von der Wand wegdrücken beim Besteigen verursacht der Körperschwerpunkt ein Wegkippen der Leiter Hintergrundinformationen Wird der Leiterfuß zu nah oder zu weit von der Wand entfernt aufgestellt, kippt oder rutscht die Leiter leicht weg. Eine angemessene Überprüfung der Standsicherheit wird häufig vernachlässigt. Durch Arbeiten (z. B. Schrauben, Bohren) wird man bei einer falsch aufgestellten Anlegeleiter leicht von der Wand weggedrückt. Didaktische Hinweise Nach Gefahren fragen – anschließend Lösung einblenden. Leitern

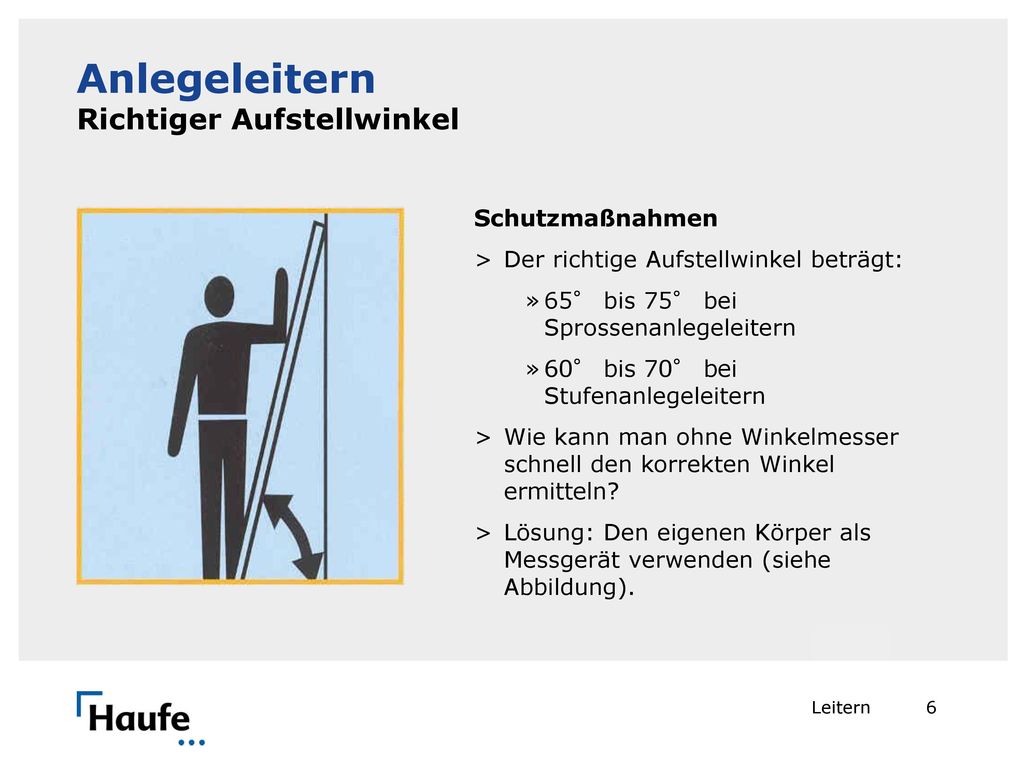

6 Anlegeleitern Richtiger Aufstellwinkel Schutzmaßnahmen
Der richtige Aufstellwinkel beträgt: 65° bis 75° bei Sprossenanlegeleitern 60° bis 70° bei Stufenanlegeleitern Wie kann man ohne Winkelmesser schnell den korrekten Winkel ermitteln? Lösung: Den eigenen Körper als Messgerät verwenden (siehe Abbildung). Didaktische Hinweise Fragen Sie die Teilnehmer, wie man den Aufstellwinkel von Anlegeleitern bestimmt. Lassen Sie die Lösung praktisch vorführen und korrigieren Sie falls nötig. Blenden Sie anschließend die Lösung ein. Leitern

7 Anlegeleitern Falsches Verhalten Gefahren Kippen durch falsche Nutzung
Aktionsradius zu groß verlagerter Körperschwerpunkt zu große Windangriffsfläche mitgeführter Gegenstände Hintergrundinformationen Auch korrekt aufgestellte Steh- oder Anlegeleitern können bei falscher Nutzung kippen. Bequemlichkeit oder Leichtsinn verführen dazu, dass die komplette Armlänge als Aktionsradius für Arbeiten auf der Leiter missbraucht wird. Dabei besteht die Gefahr darin, dass der Körperschwerpunkt nicht mehr zwischen Sprossen und Leiterholmen liegt. Eine plötzliche Verlagerung des Schwerpunkts kann bei Wind erfolgen, wenn Gegenstände mit großer Angriffsfläche auf einer Leiter getragen werden. Didaktische Hinweise Nach Gefahren fragen – anschließend Lösung einblenden. Leitern

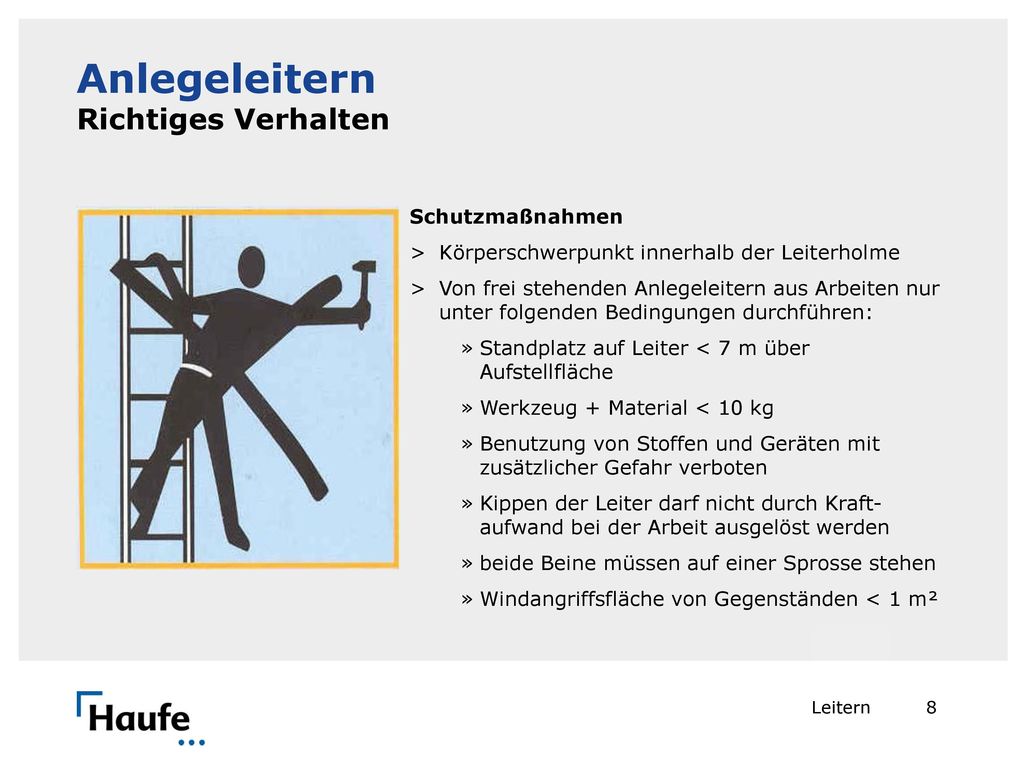

8 Anlegeleitern Richtiges Verhalten Schutzmaßnahmen
Körperschwerpunkt innerhalb der Leiterholme Von frei stehenden Anlegeleitern aus Arbeiten nur unter folgenden Bedingungen durchführen: Standplatz auf Leiter < 7 m über Aufstellfläche Werkzeug + Material < 10 kg Benutzung von Stoffen und Geräten mit zusätzlicher Gefahr verboten Kippen der Leiter darf nicht durch Kraft-aufwand bei der Arbeit ausgelöst werden beide Beine müssen auf einer Sprosse stehen Windangriffsfläche von Gegenständen < 1 m² Hintergrundinformationen Wenn diese Punkte nicht erfüllbar sind, dann ist eine Anlegeleiter ungeeignet. Alternativ kommen Arbeitsbühne oder Gerüst in Frage. Didaktische Hinweise Fragen Sie beim Einblenden der Bedingungen nach, ob dies bei der täglichen Arbeit auch eingehalten wird. Leitern

9 Anlegeleitern Durchbiegen vermeiden Gefahren
bei hoher Belastung kann sich die Anlegeleiter durchbiegen. Die Unfallgefahr steigt bei zu hoher Belastung drastisch an. Schutzmaßnahmen Beschränken der Belastung von Sprossen auf 150 kg. Lasten möglichst durch zweite Person anreichen lassen oder mittels Seil hochziehen. Hintergrundinformationen Die Angaben zur maximalen Belastung von Sprossen zeigt auf, dass es hier um die Auswahlverantwortung des Unternehmers geht. Er hat Mitarbeiter auszuwählen, die für die vorgesehenen Arbeiten befähigt sind (alternativ Gerüst oder Arbeitsbühne). Didaktische Hinweise Gefahren und Schutzmaßnahmen zur Diskussion stellen – anschließend Lösung einblenden. Leitern

10 Anlegeleitern Unsichere Anlegepunkte Gefahren
Anlegeleitern, die an unsicheren Punkten angelegt werden, bieten keinen sicheren Stand. Beim Anlegen an nur einen Punkt ist ein Unfall nahezu vorprogrammiert. Anlegeleitern sind nicht für jeden Ort geeignet. Didaktische Hinweise Nach Gefahren fragen – anschließend Lösung einblenden. Leitern

11 Anlegeleitern Anlegepunkte sichern Schutzmaßnahmen
Anlegeleitern so aufstellen, dass beide Holme einen Auflagepunkt haben. Aber auch dann gilt: Wenn möglich, den Leiterkopf durch Anbinden sichern und die Leiterfüße feststellen oder durch eine zweite Person sichern. Leitern, die im Verkehrsbereich aufgestellt sind, zusätzlich sichern (z. B. Warnposten, Abschranken oder Absperren des Arbeitsbereiches). Didaktische Hinweise Nach Schutzmaßnahmen fragen – anschließend Lösung einblenden. Stellen Sie beim letzten Punkt die Verkehrssicherungspflicht in den Vordergrund. Leitern

12 Anlegeleitern Steighöhe und Standsicherheit Gefahren
Zunehmende Steighöhe verringert die Stand-sicherheit. Besonders, wenn man von der Leiter auf ein anderes Objekt übersteigen will. Mehrzweck- und Anlegeleitern dürfen nur begrenzt bestiegen werden. Leitern

13 Anlegeleitern Auswahl der Leiterhöhe Schutzmaßnahmen
Bei Mehrzweckleitern dürfen die vier obersten Sprossen nicht bestiegen werden. Bei Anlegeleitern dürfen die drei letzten Sprossen nicht bestiegen werden. Anlegeleitern müssen das zu besteigende Objekt mindestens um einen Meter überragen. Didaktische Hinweise Fragen Sie die Teilnehmer, was die Bilder aussagen sollen. Fragen Sie anschließend, ob die zur Verfügung stehenden Leitern diese Bedingungen erfüllen. Leitern

14 Arbeiten mit Anlegeleitern
Anlegeleitern nur für kurzzeitige Arbeiten geringen Umfangs verwenden. Beispiele Anstricharbeiten und Reinigen von Dachrinnen und -abläufen Auswechseln von Platten in Verkleidungen Dübel- oder Bolzensetzen, z. B. für Gerüstverankerungen, Montagestützen Mess-, Richt- und Lotarbeiten Montage- und Instandhaltungsarbeiten an Lüftungs-, Klima- und Heizungs- und Sanitäranlagen Verschrauben von einzelnen Montageteilen Wartungs- und Inspektionsarbeiten Hintergrundinformationen Auszug aus der BGV C22 Bauarbeiten Didaktische Hinweise Fragen Sie die Teilnehmer, was Arbeiten geringen Umfangs sind. Blenden Sie anschließend die Lösung ein. Leitern

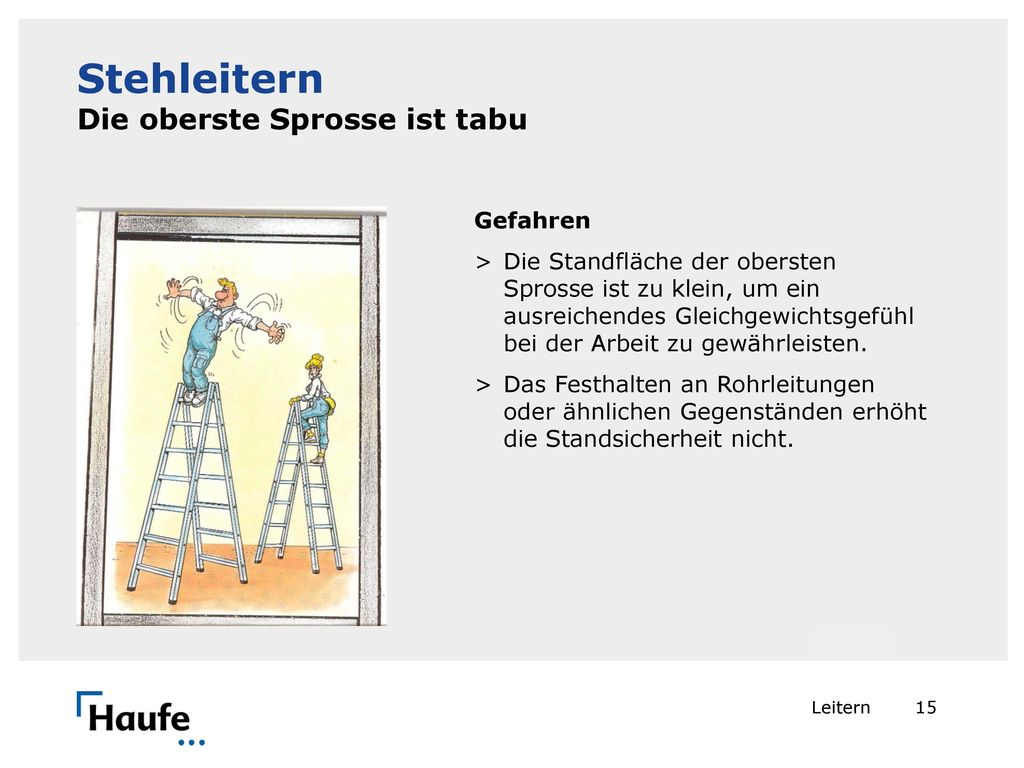

15 Stehleitern Die oberste Sprosse ist tabu Gefahren
Die Standfläche der obersten Sprosse ist zu klein, um ein ausreichendes Gleichgewichtsgefühl bei der Arbeit zu gewährleisten. Das Festhalten an Rohrleitungen oder ähnlichen Gegenständen erhöht die Standsicherheit nicht. Hintergrundinformationen Die abgebildeten Stehleitern sind ohne Spreizsicherung gezeichnet. Diese Schutzmaßnahme wird auf Folie 20 gezeigt und beschrieben. Didaktische Hinweise Gefahren erfragen – anschließend die Lösung einblenden. Leitern

16 Stehleitern Die oberste Sprosse ist tabu Schutzmaßnahmen
Auf keinen Fall mit beiden Beinen zugleich auf der obersten Sprosse stehen. Unbedingt eine Leiter ausreichender Länge verwenden. Ausschließlich Leitern mit Spreizsicherung benutzen. Didaktische Hinweise Schutzmaßnahmen erfragen – anschließend die Lösung einblenden. Leitern

17 Stehleitern Übersteigen Gefahren
Die Standsicherheit einer Stehleiter ist nicht mehr gegeben, wenn sie als Aufstiegs- oder Übersteighilfe missbraucht wird. Didaktische Hinweise Gefahren erfragen (ob man von einer Stehleiter auf andere Objekte übersteigen darf…) – anschließend die Lösung einblenden. Leitern

18 Stehleitern Übersteigen Schutzmaßnahmen
Stehleitern nicht zum Übersteigen auf andere Objekte benutzen – weder seitlich noch nach oben oder unten. Leitern

19 Stehleitern Sicheres Aufstellen Gefahren
Eine Stehleiter steht nur dann sicher, wenn die Schenkel weit auseinander stehen. Eine fehlende Spreizsicherung kann dazu führen, dass die Leiter auseinander klappt. Didaktische Hinweise Gefahren erfragen – anschließend die Lösung einblenden. Leitern

20 Stehleitern Sicheres Aufstellen Schutzmaßnahmen
Nur Leitern mit Spreizsicherungen verwenden. Spreizsicherungen gespannt halten. Leitern

21 Unsichere Standflächen
Gefahren Nicht befestigter Untergrund, rutschiger Boden, ungleiche Boden-verhältnisse, Unebenheiten etc. führen leicht zum seitlichen Kippen oder Wegrutschen der Leiter. Leitern

22 Sicherung von Standflächen
Schutzmaßnahmen Bei lockerem Boden Erdspieße benutzen. Wenn möglich Untergrund so ebnen, dass die Sprossen waagerecht sind. Leiter nicht auf instabile Unterlagen stellen. Bei geneigten Flächen oder auf Treppen gegebenenfalls Leiterzubehör verwenden. Hintergrundinformationen Beispiele für instabile Unterlagen: Kisten, Steinstapel, Steine, Tische, Gabelstapler mit Holzpalette, lose Teppiche, lose Plastikfolie etc. Beispiel für Leiterzubehör: Leitern mit verlängerbaren Holmen. Leiter dann so aufstellen, dass die Sprossen waagerecht sind. Didaktische Hinweise Fragen Sie die Teilnehmer, ob solche Situationen im betrieblichen Alltag vorkommen, und ob die Leitern dann sicher aufgestellt werden können. Leitern

23 Sicherung von Leitern Gefahren
Stehleitern oder Anlegeleitern werden schnell instabil. Dies ist bei Höhen von mehreren Metern der Fall. Leitern, die im Verkehrsbereich aufgestellt werden (z. B. Leitern hinter Türen), können ungesichert leicht zum Unfall führen. Didaktische Hinweise Nach zugehörigen Schutzmaßnahmen fragen. Wenn die Schutzmaßnahme „zweite Person“ nicht genannt wird, diese nennen und fragen, wie man mit einer zweiten Person eine Leiter sichert. Anschließend die Lösung (nächste Folie) einblenden. Leitern

24 Sicherung von Leitern Schutzmaßnahmen
Anlegeleitern nach Möglichkeit einhaken. Stabilisierung durch zweite Person: Breitbeinig stehende Leiterfüße gegen Verrutschen abstützen. Leiterholme mit beiden Händen anfassen. Sicherungsstelle nicht verlassen. Leitern in Verkehrsbereichen durch Absperrungen sichern, in Türbereichen gegebenenfalls Sicherungsposten einsetzen. Leitern

25 Durchströmung verhindern
Gefahren Leitern in der Nähe Spannung führender Teile können bei Berührung, aber auch bei Unterschreiten des Schutzabstandes zur Durchströmung führen. Leitern

26 Durchströmung verhindern
Schutzmaßnahmen Sicherheit durch Abstand: 0,5 1,5 2,0 3,0 4,0 bis 1 über 1 bis 30 über 30 bis 110 über 110 bis 220 über 220 bis 380 Schutzabstand (Abstand in Luft von ungeschützten, unter Spannung stehenden Teilen) [m] Netz-Nennspannung UN (Effektivwert) [kV] Didaktische Hinweise Die Teilnehmer sollen den Schutzabstand z. B. bis 380 kV benennen, soweit derartige Gefährdungen bei ihren Aufgaben vorkommen können. Anschließend die Tabelle einblenden. Leitern

27 Allgemeine Hinweise Prüfen Sie Leitern regelmäßig:
vor jeder Nutzung vom Benutzer mindestens einmal jährlich durch Sachkundigen Setzen Sie bei längerfristigen Arbeiten auf Anlegeleitern wenn möglich einen Auffanggurt ein. Steigleitern mit mehr als 5 m möglicher Absturzhöhe müssen über einen Rückenschutz verfügen. Steigleitern mit mehr als 10 m Absturzhöhe müssen über einen Steigschutz verfügen. Legen Sie diesen beim Besteigen an (zusätzliche Unterweisung erforderlich). Besteigen Sie Leitern nur mit dafür geeignetem Schuhwerk. Didaktische Hinweise Die Punkte einzeln einblenden – beim ersten Punkt fragen, wer prüfen muss. Leitern

28 Regeln zur sicheren Nutzung
Ab einer Greifhöhe von 1,80 m müssen Aufstiege (Leitern, Tritthocker) zur Verfügung stehen – besonders wichtig für Büroarbeitsplätze. Arbeiten auf Leitern sollten nur von körperlich geeigneten Personen durchgeführt werden. Bei ungünstigen Witterungsverhältnissen sind Leiterarbeiten in Außenbereichen möglichst zu vermeiden. In Deutschland dürfen Jugendliche mit Arbeiten, die mit Unfallgefahren verbunden sind, prinzipiell nur im Rahmen ihres Ausbildungszieles unter Aufsicht eines Fachkundigen beschäftigt werden. Stehleitern dürfen nicht als Anlegeleitern verwendet werden, dabei wird das Leitergelenk zu stark belastet. Ausnahmen gelten nur für Stehleitern, die dafür ausdrücklich zugelassen sind. Didaktische Hinweise Punkte einzeln einblenden. Leitern

29 Vielen Dank für Ihre Aufmerksamkeit!
Ansprechpartner für Fragen und Anregungen ist: Herr Wanzar Sicherheitsfachkraft Telefon: 0365/ Leitern
