Datenbanksysteme II Vorlesung WS 2006 / 2007 Paul Manthey

Präsentation zum Thema: "Datenbanksysteme II Vorlesung WS 2006 / 2007 Paul Manthey"—  Präsentation transkript:

1 Datenbanksysteme II Vorlesung WS 2006 / 2007 Paul Manthey

2 Abfragesprachen (DML): SQL-Versionen
Geschichte SEQUEL (1974, IBM Research Labs San Jose) SEQUEL2 (1976, IBM Research Labs San Jose) SQL (1982, IBM) ANSI-SQL (SQL-86; 1986) ISO-SQL (SQL-89; 1989; drei Sprachen Level 1, Level 2, + IEF) (ANSI / ISO) SQL2 (als SQL-92 verabschiedet) (ANSI / ISO) SQL3 (als SQL:1999 verabschiedet) (ANSI / ISO) SQL:2003 trotz Standardisierung: teilweise Inkompatibilitäten zwischen Systemen der einzelnen Hersteller Datenbanksysteme

3 SQL-Kern select Projektionsliste
arithmetische Operationen und Aggregatfunktionen from zu verwendende Relationen, evtl. Umbenennungen where Selektions-, Verbundbedingungen Geschachtelte Anfragen (wieder ein SFW-Block) group by Gruppierung für Aggregatfunktionen having Selektionsbedingungen an Gruppen Datenbanksysteme

4 Beispieldaten Datenbanksysteme

5 Auswahl von Tabellen: Die from-Klausel
einfachste Form hinter jedem Relationennamen kann optional eine Tupelvariable stehen select * from relationenliste Beispiel select * from Produkt bei mehr als einer Relation wird das kartesische Produkt gebildet: select * from Produkt, Hersteller alle Kombinationen werden ausgegeben! Datenbanksysteme

6 Tupelvariablen (Aliase)
Einführung von Tupelvariablen erlaubt mehrfachen Zugriff auf eine Relation select * from Produkt eins, Produkt zwei Spalten lauten dann: eins.ProdId, eins.Bezeichnung, eins.Preis, eins.Bestand, eins.Herstid zwei.ProdId, zwei.Bezeichnung, zwei.Preis, zwei.Bestand, zwei.HerstId Datenbanksysteme

7 Natürlicher Verbund in SQL 92
frühe SQL-Versionen üblicherweise realisierter Standard in aktuellen Systemen kennen nur Kreuzprodukt, keinen expliziten Verbundoperator Verbund durch Prädikat hinter where realisieren Beispiel für natürlichen Verbund select * from Produkt, Hersteller where Produkt.HerstId = Hersteller.HerstId neuere SQL-Versionen kennen mehrere explizite Verbundoperatoren (engl. join) als Abkürzung für die ausführliche Anfrage mit Kreuzprodukt aufzufassen Beispiel select * from Produkt natural join Hersteller Datenbanksysteme

8 Verbunde als explizite Operatoren: join
Verbund mit beliebigem Prädikat select * from Produkt join Hersteller on Produkt.HerstId = Hersteller.HerstId Gleichverbund mit using select * from Produkt join Hersteller using (HerstId) Kreuzprodukt select * from Produkt, Hersteller als cross join select * from Produkt cross join Hersteller Datenbanksysteme

9 Die select-Klausel Festlegung der Projektionsattribute
select [distinct] { attribut | arithmetischer-ausdruck | aggregat-funktion }+ from ... Attribute der hinter from stehenden Relationen, optional mit einem Präfix, der den Relationennamen oder den Namen der Tupelvariablen angibt arithmetische Ausdrücke über Attributen dieser Relationen mit passenden Konstanten Aggregatfunktionen über Attributen dieser Relationen Datenbanksysteme

10 distinct eliminiert Duplikate
select Ort from Kunde liefert die Ergebnisrelation als Multimenge select distinct Ort from Kunde ergibt Projektion aus der Relationenalgebra Datenbanksysteme

11 Tupelvariablen (Aliase) und Relationennamen
Abfrage select Bezeichnung from Produkt ist äquivalent zu select Produkt.Bezeichnung from Produkt Präfixe für Eindeutigkeit select HerstId, Name, ProdId, Bezeichnung, Preis (falsch!) from Produkt, Hersteller where Produkt.HerstId = Hersteller.HerstId Attribut HerstId existiert in Tabelle Produkt und auch in Hersteller, richtig mit Präfix select Hersteller.HerstId, Name, ProdId, Bezeichnung, Preis Datenbanksysteme

12 Aliase für Eindeutigkeit
bei der Verwendung von Tupelvariablen, kann der Name einer Tupelvariablen zur Qualifizierung eines Attributs benutzt werden select eins.Bezeichnung, zwei.Bezeichnung from Produkt eins, Produkt zwei Datenbanksysteme

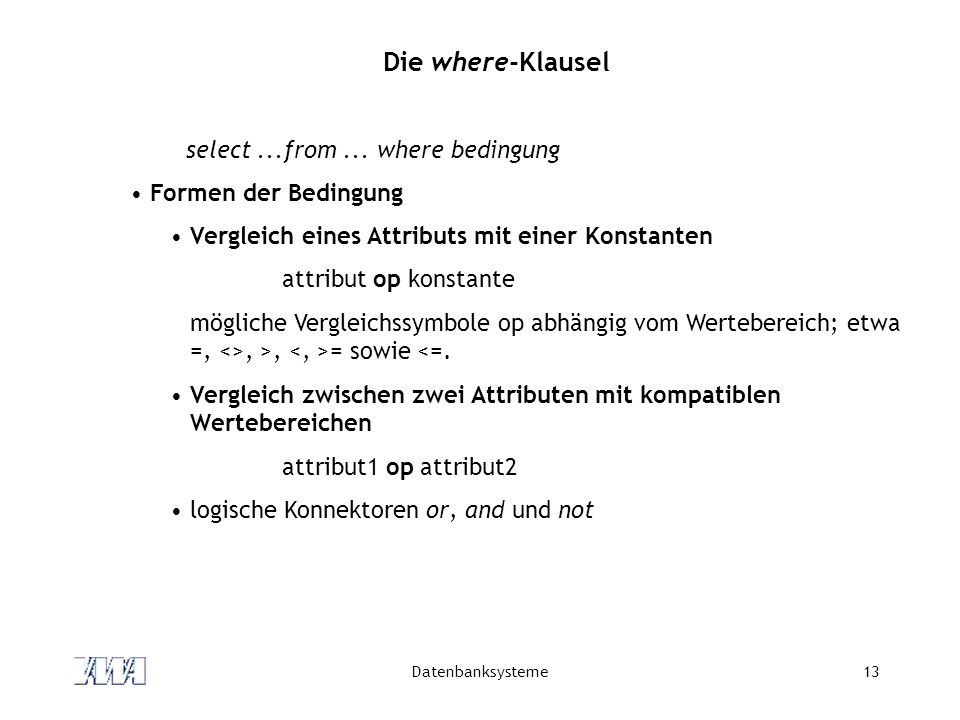

13 Die where-Klausel select ...from ... where bedingung
Formen der Bedingung Vergleich eines Attributs mit einer Konstanten attribut op konstante mögliche Vergleichssymbole op abhängig vom Wertebereich; etwa =, <>, >, <, >= sowie <=. Vergleich zwischen zwei Attributen mit kompatiblen Wertebereichen attribut1 op attribut2 logische Konnektoren or, and und not Datenbanksysteme

14 Verbundbedingung Verbundbedingung hat die Form
relation1.attribut = relation2.attribut Beispiel select Produkt.Bezeichnung, Hersteller.Name from Produkt, Hersteller where Produkt.HerstId = Hersteller.HerstId Datenbanksysteme

15 Schachtelung von Abfragen (Unterabfragen)
für Vergleiche mit dynamischen Wertemengen notwendig Standardvergleiche in Verbindung mit den Quantoren all () oder any () spezielle Prädikate für den Zugriff auf Mengen: in und exists Notation in Prädikat attribut in ( SFW-block ) Beispiel select Name, Vorname from Kunde where KNr in ( select KNr from Bestellung) not in kann für Bildung von Differenzen verwendet werden, z.B. für die Anfrage „Kunden ohne Bestellungen“ where KNr not in (select KNr from Bestellung) Datenbanksysteme

16 Mengenoperationen Mengenoperationen erfordern kompatible Wertebereiche für Paare korrespondierender Attribute beide Wertebereiche sind gleich oder beide sind auf character basierende Wertebereiche (unabhängig von der Länge der Strings) oder beide sind numerische Wertebereiche (unabhängig von dem genauen Typ) wie integer oder float Beispiel select A, B, C from R1 union select A, C, D from R2 Datenbanksysteme

17 Vereinigung zweier Relationen mit union
Datenbanksysteme

18 Differenz ältere SQL-Versionen kennen keinen Differenzoperator
RelKNr (Kunde) − RelKNr (Bestellung) dargestellt durch select KNr from Kunde where KNr not in ( select KNr from Bestellung ) Hinweis: Verbund-Abfragen zur Differenzbildung sind i.a. schneller Datenbanksysteme

19 Mengenoperationen im neuen SQL
Vereinigung, Durchschnitt und Differenz als union, intersect und except orthogonal einsetzbar select count(*) from ( (select Name, Vorname, Ort, PLZ, Strasse from Kunde) union (select Name, Vorname, Ort, PLZ, Strasse from Adresse) ) Datenbanksysteme

20 Mächtigkeit des SQL-Kerns
Datenbanksysteme

21 Weiteres zu SQL Erweiterungen des SFW-Blocks
innerhalb der from-Klausel weitere Verbundoperationen (äußerer Verbund), innerhalb der where-Klausel weitere Arten von Bedingungen, insbesondere Bedingungen mit „Wildcards“ und Bedingungen mit Quantoren, innerhalb der select-Klausel die Anwendung von skalaren Operationen und Aggregatfunktionen, zusätzliche Klauseln group by und having Datenbanksysteme

22 Äußere Verbunde zusätzlich zu klassischen Verbund (inner join) in SQL-92 auch äußerer Verbund  Übernahme von „dangling tuples“ in das Ergebnis und Auffüllen mit Nullwerten outer join übernimmt alle Tupel beider Operanden (Langfassung: full outer join) left outer join bzw. right outer join übernimmt alle Tupel des linken bzw. des rechten Operanden äußerer natürlicher Verbund jeweils mit Schlüsselwort natural, also z.B. natural left outer join Datenbanksysteme

23 Bereichsselektion attrib between konstante1 and konstante2
ist Abkürzung für attrib  konstante1 and attrib  konstante2 schränkt damit Attributwerte auf das abgeschlossene Intervall [konstante1, konstante2] ein Beispiel select Bezeichnung from Produkt where Preis between 50 and 100 Datenbanksysteme

24 Ungewissheitsselektion
Notation attribut like spezialkonstante Mustererkennung in Strings (Suche nach mehreren Teilzeichenketten) Spezialkonstante kann die Sondersymbole ‘%’ und ‘_’ beinhalten ‘%’ steht für kein oder beliebig viele Zeichen (in MS Access ‘*’ ) ‘_’ steht für genau ein Zeichen (in MS Access ‘?’ ) Beispiel select * from Produkt where Bezeichnung like ’Rainbow%opper’ ist Abkürzung für select * from Produkt where Bezeichnung = ’Rainbow Hopper’ or Bezeichnung = ’Rainbow-Hopper’ or or Bezeichnung = ’Rainbowhopper’ or Bezeichnung = ’Rainbow-Whopper’ or ... Datenbanksysteme

25 Selektion nach Nullwerten
Null-Selektion wählt Tupel aus, die bei einem bestimmten Attribut Nullwerte enthalten Notation attribut is null Beispiel select * from Produkt where Bezeichnung is null Datenbanksysteme

26 Bedingungen mit Quantoren
Quantoren: all, any, some und exists Notation attribut op { all | any | some } ( select attribut from ...where ...) Beispiele select ProdId, Bezeichnung from Produkt where ProdId = any ( select ProdId from Bestellposten ) any und some haben identische Bedeutung! where Preis >= all ( select Preis from Produkt ) Datenbanksysteme

27 Das exists-Prädikat Namen der derzeit bestellten Produkte
select Bezeichnung from Produkt where exists ( select * from Bestellposten where Bestellposten.ProdId = Produkt.ProdId ) „Verzahnt“ geschachtelte (korrelierte) Anfrage in der inneren Anfrage wird Relationen- oder Tupelvariablen-Name aus dem from-Teil der äußeren Anfrage verwendet Datenbanksysteme

28 Das not exists-Prädikat
Simulation des Allquantors mit doppelter Negation select * from Bestellung b where not exists ( select * from Produkt p where not exists ( select * from Bestellposten bp where bp.ProdId = p.ProdId and b.BestNr = bp.BestNr )) Übersetzung „Gib alle Bestellungen aus, so dass kein Produkt existiert, das nicht in dieser Bestellung vorkommt“. ( also die Bestellungen die alle Produkte umfassen ) Datenbanksysteme

29 Skalare Ausdrücke skalare Operationen auf
numerischen Wertebereichen: etwa +, −, * und /, Strings: Operationen wie char_length (aktuelle Länge eines Strings), die Konkatenation || und die Operation substring (Suchen einer Teilzeichenkette an bestimmten Positionen des Strings), Datumstypen und Zeitintervallen: Operationen wie current_date (aktuelles Datum), current_time (aktuelle Zeit), +, − und * Umwandlung des DM-Preises in den aktuellen Euro-Preis select ProdId, Bezeichnung, Preis / as EuroPreis from Produkt erzeugt folgende Ergebnistabelle Datenbanksysteme

30 Aggregatfunktionen und Gruppierung
Aggregatfunktionen berechnen neue Werte für eine gesamte Spalte, etwa die Summe oder den Durchschnitt der Werte einer Spalte Beispiel Ermittlung des Durchschnittspreises aller Artikel oder des Gesamtumsatzes über alle verkauften Produkte bei zusätzlicher Anwendung von Gruppierung Berechnung der Funktionen pro Gruppe, z.B. der Durchschnittspreis pro Warengruppe oder der Gesamtumsatz pro Kunde Datenbanksysteme

31 Aggregatfunktionen (1)
Aggregatfunktionen in Standard-SQL count: berechnet Anzahl der Werte einer Spalte oder alternativ (im Spezialfall count(*)) die Anzahl der Tupel einer Relation sum: berechnet die Summe der Werte einer Spalte (nur bei numerischen Wertebereichen) avg: berechnet den arithmetischen Mittelwert der Werte einer Spalte (nur bei numerischen Wertebereichen) max bzw. min: berechnen den größten bzw. kleinsten Wert einer Spalte Argumente einer Aggregatfunktion ein Attribut der durch die from-Klausel spezifizierten Relation, ein gültiger skalarer Ausdruck oder im Falle der count-Funktion auch das Symbol * Datenbanksysteme

32 Aggregatfunktionen (2)
vor dem Argument (außer im Fall von count(*)) optional auch die Schlüsselwörter distinct oder all distinct: vor Anwendung der Aggregatfunktion werden doppelte Werte aus der Menge von Werten, auf die die Funktion angewendet wird all: Duplikate gehen mit in die Berechnung ein (Default-Voreinstellung ) Nullwerte werden in jedem Fall vor Anwendung der Funktion aus der Wertemenge eliminiert (außer im Fall von count(*)) Datenbanksysteme

33 Aggregatfunktionen: Beispiele
Gesamtbestand aller Produkte select sum(Bestand) from Produkt ergibt Anzahl der Bestellungen select count() from Bestellung Anzahl der Kunden, für die derzeit eine Bestellung vorliegt select count(distinct KNr) from Bestellung Durchschnittspreis aller Produkte select avg(all Preis) from Produkt Verwendung von all, da bei distinct doppelte Preise eliminiert werden würden, was den Durchschnittspreis verfälscht Datenbanksysteme

34 Aggregatfunktion in where-Klausel
Aggregatfunktionen liefern nur einen Wert  Einsatz in Konstanten-Selektionen der where-Klausel möglich Beispiel Produkte, deren Bestand unter dem Durchschnitt liegt select ProdId, Bezeichnung from Produkt where Bestand < ( select avg(all Bestand) from Produkt) Datenbanksysteme

35 group by und having Notation select ... from ... [where ...]
[group by attributliste ] [having bedingung ] Schema mit Relation REL: Anfrage: select A, sum(D) from REL where ... group by A, B having A<4 and sum(D)<10 and max(C)=4 Datenbanksysteme

36 Gruppierung: Schema (1)
Schritt 1: from und where Schritt 2: group by A, B Datenbanksysteme

37 Gruppierung: Schema (2)
Schritt 3: select A, sum(D) Schritt 4: having A < 4 and sum(D) < 10 and max(C) = 4 Datenbanksysteme

38 Gruppierung: Beispiele (1)
Anfrage: „pro Bestellung die Anzahl der zugehörigen Posten“ select BestNr, count(*) as Posten from Bestellposten group by BestNr Ergebnisrelation Datenbanksysteme

39 having: Beispiel Anfrage: „Bestellungen mit mehr als einer Position“
select BestNr, count(*) from Bestellposten group by BestNr having count(*) > 1 Ergebnisrelation Datenbanksysteme

40 Gruppierung: Beispiele (2)
Anfrage: „Gesamtwert jeder einzelnen Bestellung“ select b.BestNr, sum (bp.Anzahl * p.Preis) from Bestellung b, Bestellposten bp, Produkt p where b.BestNr = bp.BestNr and bp.ProdId = p.ProdId group by b.BestNr Gruppierung ohne Ausgabe einer Aggregation: „Bestellungen, deren Bestellwert 100 Euro überschreitet“ select b.BestNr where b.BestNr = bp.BestNr and bp.ProdId = bp.ProdId having sum (bp.Anzahl * p.Preis) > 100 Datenbanksysteme

41 Sortierung mit order by
Notation order by attributliste Beispiel select Bezeichnung, Preis from Produkt order by Preis asc Sortierung aufsteigend (asc) oder absteigend (desc) Datenbanksysteme

42 Behandlung von Nullwerten
skalare Ausdrücke: Ergebnis null, sobald Nullwert in die Berechnung eingeht in allen Aggregatfunktionen bis auf count(*) werden Nullwerte vor Anwendung der Funktion entfernt fast alle Vergleiche mit Nullwert ergeben Wahrheitswert unknown (statt true oder false) Ausnahme: is null ergibt true, is not null ergibt false Boolesche Ausdrücke basieren dann auf dreiwertiger Logik Datenbanksysteme

43 Wahrheitstafeln für Nullwerte
Datenbanksysteme

44 Benannte Abfragen Abfrageausdruck, der in der Abfrage mehrfach referenziert werden kann Notation with abfrage-name [(spalten-liste) ] as ( abfrage-ausdruck ) Abfrage ohne with select * from Produkt where Preis >= 0.8 * (select avg(Preis) from Produkt) and Preis <= 1.2 * (select avg(Preis) from Produkt); Abfrage mit with with Durchschnitt(Wert) as ( select avg(Preis) from Produkt ) select * from Mitarbeiter, Durchschnitt where Preis > 0.8 * Wert and Preis <= 1.2 * Wert; Datenbanksysteme

45 Beschreibungssprachen (DDL)
Aufgaben von SQL Übertragung eines konzeptionellen Datenbankschemas in ein Data Dictionary gemäß Relationenmodell Spezifikation des Datenbankschemas nach Attributen Datentypen Integritätsbedingungen Einschränkungen (constraints) Wertebereiche (domains bzw. checks) Datenbanksysteme

46 Datentypen in SQL-92 Zeichenkettentypen
feste Länge, z.B. char, text, ... variable Länge, z.B. nvarchar,varchar2, ... Numerische Typen Festpunktzahlen, z.B. numerical, decimal, integer, ... Gleitpunktzahlen, z.B. real, float, double, ... Datums- / Zeittypen Datumsangaben, z.B. date, datetime, ... Zeitangaben, z.B. time, timestamp, ... Bitketten feste Länge, z.B. bit, ... vaiable Länge, z.B. bit varying, blob, ... Datenbanksysteme

47 Definition von Basistabellen
Eine Basistabelle umfasst den Namen der Tabelle ein oder mehrere Attribute mit den zugehörigen Datentypen und ggf. spaltenbezogenen Einschränkungen ggf. tabellenbezogene Einschränkungen BNF-Spezifikation Datenbanksysteme

48 Integritätsbedingungen in SQL
not null: Nullwerte verboten default: Angabe von Default-Werten check ( search-condition ): Attributspezifische Bedingung (in der Regel Ein-Tupel-Integritätsbedingung) primary key: Angabe eines Primärschlüssel (Schlüsselintegrität) foreign key ( Attribut(e)) references Tabelle( Attribut(e): Angabe eines Fremdschlüssel (referentielle Integrität) Datenbanksysteme

49 Integritätsbedingungen: Wertebereiche
create domain: benutzerdefinierter Wertebereich Beispiel create domain Einsatzart varchar(20) default ’Leicht’ Anwendung create table Drachen ( ProdId int primary key, Material varchar(20), Einsatz Einsatzart, ... ); Datenbanksysteme

50 Integritätsbedingungen: check-Klausel
check: Festlegung weitere lokale Integritätsbedingungen innerhalb der zu definierenden Wertebereiche, Attribute und Relationenschemata Beispiel: Einschränkung der zulässigen Werte Anwendung create table Drachen ( ProdId int primary key, Material varchar(20), Leinen int check(Leinen between 2 and 8), Einsatz Einsatzart, ... ); Datenbanksysteme

51 Integritätsbedingungen: Referentielle Integrität
Überprüfungsmodi von Bedingungen on update | delete Angabe eines Auslöseereignisses, das die Überprüfung der Bedingung anstößt cascade | set null | set default | no action Kaskadierung: Behandlung einiger Integritätsverletzungen pflanzt sich über mehrere Stufen fort, z.B. Löschen als Reaktion auf Verletzung der referentieller Integrität deferred | immediate legt Überprüfungszeitpunkt für eine Bedingung fest deferred Zurückstellen an das Ende der Transaktion immediate sofortige Prüfung bei jeder relevanten Datenbankänderung Datenbanksysteme

52 Integritätsbedingungen: Beispiel
Kaskadierendes Löschen create table Produkt ( ProdId int primary key, Bezeichnung varchar(50) not null, Preis float not null, Bestand int not null, HerstId int, foreign key (HerstId) references Hersteller (HerstId) on delete cascade) Datenbanksysteme

53 Rechtevergabe In Datenbanken
Zugriffsrechte: (AutorisierungsID, DB-Ausschnitt, Operation) AutorisierungsID: interne Kennung eines „DB-Benutzers“ Datenbank-Ausschnitt: Relationen und Sichten DB-Operation(en): Lesen, Einfügen, Ändern, Löschen In SQL grant <Rechte> on <Tabelle> to <BenutzerListe> [with grant option] Erläuterungen In <Rechte>-Liste: all bzw. Langform all privileges oder Liste aus select, insert, update, delete Hinter on: Relationen- oder Sichtname Hinter to: Autorisierungsidentifikatoren (auch public, group) spezielles Recht: Recht auf die Weitergabe von Rechten (with grant option) Datenbanksysteme

54 Zurücknahme von Rechten
revoke <Rechte> on <Tabelle> from <BenutzerListe> [restrict | cascade ] restrict: Falls Recht bereits an Dritte weitergegeben: Abbruch von revoke cascade: Rücknahme des Rechts mittels revoke an alle Benutzer propagiert, die es von diesem Benutzer mit grant erhalten haben Datenbanksysteme

55 Transaktionskonzept Definition
Eine Transaktion TA ist eine Folge von Operationen (Aktionen), die die Datenbank von einem konsistenten Zustand in einen konsistenten, eventuell veränderten, Zustand überführt, wobei das ACID-Prinzip eingehalten werden muss. Aspekte Semantische Integrität: Korrekter (konsistenter) DB-Zustand nach Ende der Transaktion Ablaufintegrität: Fehler durch „gleichzeitigen“ Zugriff mehrerer Benutzer auf dieselben Daten vermeiden Kommandos einer Transaktionssprache Begin-of-Transaction-Kommando BOT: Beginn einer Transaktion (in SQL implizit!) commit: die Transaktion soll erfolgreich beendet werden abort: die Transaktion soll abgebrochen werden Datenbanksysteme

56 Eigenschaften von Transaktionen
Eine TA erfüllt die folgenden ACID-Bedingungen: A(tomicity): Eine TA ist die kleinste, atomare Ausführungseinheit. Entweder alle durch eine TA vorgenommenen Änderungen werden wirksam oder gar keine. C(onsistency): Eine TA überführt einen konsistenten DB-Zustand in einen anderen konsistenten DB-Zustand. Innerhalb einer TA sind Inkonsistenzen erlaubt. I(solation): Eine TA ist gegenüber anderen TAs isoliert, d.h. das Ergebnis einer TA kann nicht direkt durch eine andere TA beeinfluss werden. Jede TA wird logisch so ausgeführt, als gäbe es keine andere TA. D(urability): Ist eine TA einmal erfolgreich abgeschlossen, dann bleibt ihre Wirkung auf die Datenbasis dauerhaft erhalten (auch im Fall eines Systemfehlers) Datenbanksysteme

57 Transaktion: Integritätsverletzung
Beispiel Übertragung eines Betrages B von einem Haushaltsposten K1 auf einen anderen Posten K2 Bedingung: Summe der Kontostände der Haushaltsposten bleibt konstant vereinfachte Notation Transfer = < K1:=K1-B; K2:=K2+B >; Realisierung in SQL: als Sequenz zweier elementarer Änderungen; Bedingung ist zwischen den einzelnen Änderungsschritten nicht unbedingt erfüllt! Datenbanksysteme

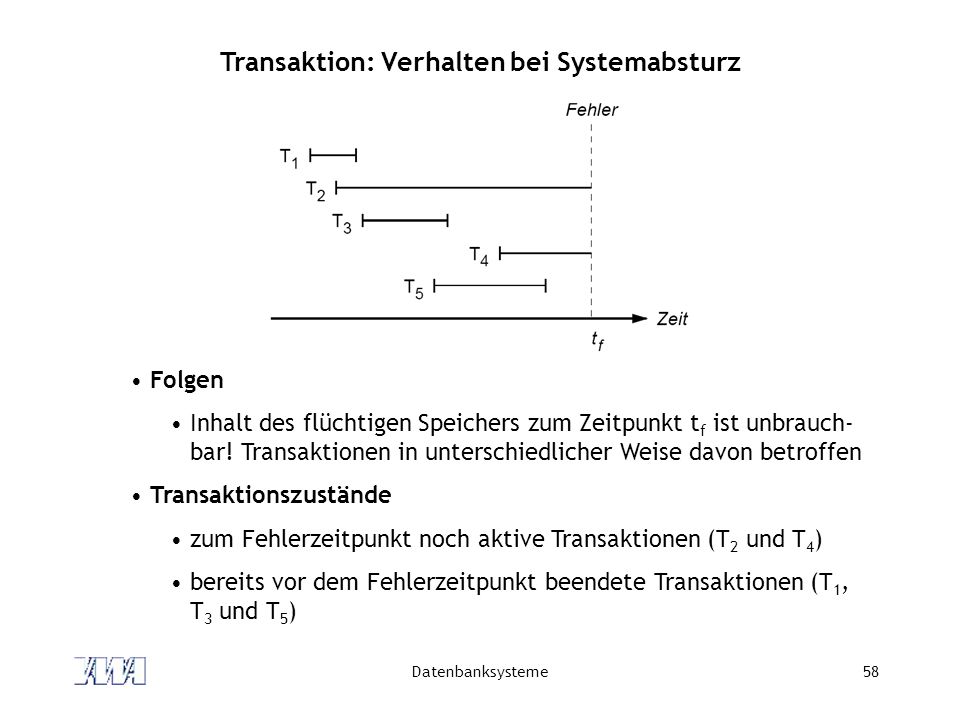

58 Transaktion: Verhalten bei Systemabsturz
Folgen Inhalt des flüchtigen Speichers zum Zeitpunkt tf ist unbrauch-bar! Transaktionen in unterschiedlicher Weise davon betroffen Transaktionszustände zum Fehlerzeitpunkt noch aktive Transaktionen (T2 und T4) bereits vor dem Fehlerzeitpunkt beendete Transaktionen (T1, T3 und T5) Datenbanksysteme

59 Vereinfachtes Modell für Transaktion
Repräsentation von Datenbankänderungen einer Transaktion read(A, x): weise den Wert des DB-Objektes A der Variablen x zu write(x, A): speichere den Wert der Variablen x im DB-Objekt A Beispiel einer Transaktion T read(A, x); x := x − 200; write(x, A); read(B, y); y := y + 100; write(y, B); Ausführungsvarianten für zwei Transaktionen T1, T2: seriell, etwa T1 vor T2 „gemischt“, etwa abwechselnd Schritte von T1 und T2 Datenbanksysteme

60 Probleme im Mehrbenutzerbetrieb
Inkonsistentes Lesen: Nonrepeatable Read Abhängigkeiten von nicht freigegebenen Daten: Dirty Read Das Phantom-Problem Verlorengegangenes Ändern: Lost Update Beispiel Nonrepeatable Read Zusicherung x = A + B + C am Ende der Transaktion T1 x, y, z seien lokale Variablen Ti ist die Transaktion i Integritätsbedingung A + B + C = 0 Datenbanksysteme

61 Nonrepeatable Read Datenbanksysteme

62 Dirty Read Datenbanksysteme

63 Das Phantom-Problem Datenbanksysteme

64 Lost Update Datenbanksysteme

65 Serialisierbarkeit Definition
Eine verschränkte Ausführung mehrerer Transaktionen heißt serialisierbar, wenn ihr Effekt identisch zum Effekt einer (beliebig gewählten) seriellen Ausführung dieser Transaktionen ist. Ein Schedule ist ein „Ablaufplan“ für eine Transaktion, bestehend aus einer Abfolge von elementaren Transaktionsoperationen. Datenbanksysteme

66 Konflikte Datenbanksysteme

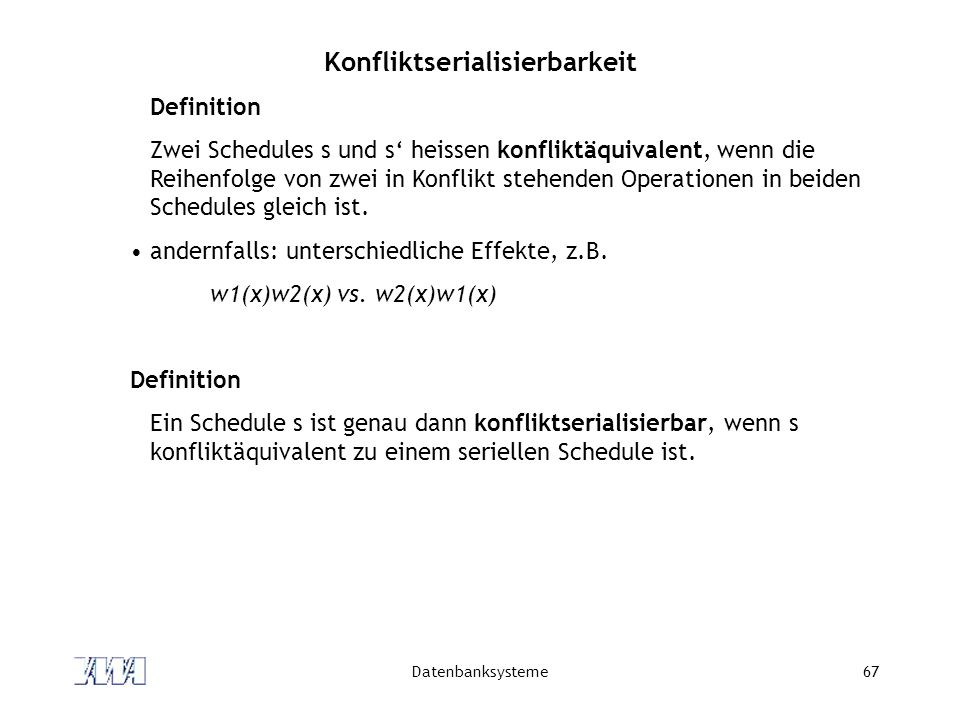

67 Konfliktserialisierbarkeit
Definition Zwei Schedules s und s‘ heissen konfliktäquivalent, wenn die Reihenfolge von zwei in Konflikt stehenden Operationen in beiden Schedules gleich ist. andernfalls: unterschiedliche Effekte, z.B. w1(x)w2(x) vs. w2(x)w1(x) Ein Schedule s ist genau dann konfliktserialisierbar, wenn s konfliktäquivalent zu einem seriellen Schedule ist. Datenbanksysteme

68 Graphbasierter Test Konfliktgraph G(s) = (V, E) von Schedule s:
Knotenmenge V enthält alle in s vorkommende Transaktionen Kantenmenge E enthält alle gerichteten Kanten zwischen zwei in Konflikt stehenden Transaktionen Eigenschaften ist s ein serieller Schedule, dann ist der vorliegende Konfliktgraph ein azyklischer Graph für jeden azyklischen Graphen G(s) lässt sich ein serieller Schedule s‘ konstruieren, so dass s konfliktserialisierbar zu s‘ ist (Test z.B. durch topologisches Sortieren) enthält ein Graph Zyklen, dann ist der zugehörige Schedule nicht konfliktserialisierbar Datenbanksysteme

69 Zeitlicher Verlauf dreier Transaktionen
Datenbanksysteme

70 Konfliktgraph Datenbanksysteme

71 Sperren Sperrprotokoll
Sichern der Serialisierbarkeit durch exklusiven Zugriff auf Objekte (Synchronisation der Zugriffe) Implementierung über Sperren und Sperrprotokolle Sperrprotokoll garantiert Konfliktserialisierbarkeit ohne zusätzliche Tests! Sperrmodelle Schreib- und Lesesperren in folgender Notation: rl(x): Lesesperre (engl. read lock) auf einem Objekt x wl(x): Schreibsperre (engl. write lock) auf einem Objekt x Entsperren ru(x) und wu(x), oft zusammengefasst u(x) für engl. unlock Datenbanksysteme

72 Sperrdisziplin Schreibzugriff w(x) nur nach Setzen einer Schreibsperre wl(x) möglich Lesezugriffe r(x) nur nach rl(x) oder wl(x) erlaubt nur Objekte sperren, die nicht bereits von einer anderen Transaktion gesperrt nach rl(x) nur noch wl(x) erlaubt, danach auf x keine Sperre mehr; Sperren derselben Art werden maximal einmal gesetzt nach u(x) durch ti darf ti kein erneutes rl(x) oder wl(x) ausführen vor einem commit müssen alle Sperren aufgehoben werden Datenbanksysteme

73 Verklemmungen Alternativen
Verklemmungen werden erkannt und beseitigt (Wartegraph) Verklemmungen werden von vornherein vermieden (z.B. durch konservatives 2PL = 2 Phasen Sperrprotokoll) Datenbanksysteme

74 Fehlerklassifikation im DB-Betrieb (1)
Transaktionsfehler haben den Abbruch der jeweiligen Transaktion zur Folge haben keinen Einfluss auf den Rest des Systems typische Transaktionsfehler: Fehler im Anwendungsprogramm, Transaktionsabbruch explizit durch den Benutzer Behandlung: „Isoliertes“ Zurücksetzen aller Änderungen der abgebrochenen Transaktionen Systemfehler Folge: Zuerstörung der Daten im Hauptspeicher betreffen jedoch nicht den Hintergrundspeicher typische Systemfehler: DBMS-Fehler, Betriebssystemfehler, Hardware-Fehler Datenbanksysteme

75 Fehlerklassifikation im DB-Betrieb (2)
Behandlung: Zurücksetzen der von nicht beendeten Transaktionen in die DB eingebrachten Änderungen Nachvollziehen der von abgeschlossenen Transaktionen nicht in die DB eingebrachten Änderungen Mediafehler ziehen den Verlust von stabilen Datenbankbankdaten nach sich häufige Ursachen: „Head-Crashes“, Naturgewalten wie Feuer oder Erdbeben Maßnahmen: DB-Archiv auf anderen „Medien“ Datenbanksysteme

76 Recovery-Logbuch Protokollierung aller durchgeführten Änderungen
dokumentiert Status aller Transaktionen wird direkt auf stabilen Speicher geschrieben Datenbanksysteme

77 Recovery: Wiederherstellen nach Fehler
Log wird rückwärts durchlaufen Alle (T, commit)-Einträge werden notiert; diese Transaktionen werden als erfolgreich („Winner“) markiert Für jede erfolgreiche Transaktion T werden alle (T,A, a)-Einträge gesucht und a in die Datenbank geschrieben Transaktionen ohne (T, commit) oder mit (T, abort) werden als „Loser“ ignoriert  Warnung an den Benutzer: „T not committed!“ oder ein automatisches restart Datenbanksysteme

78 Physische Datenorganisation
Datenorganisation sollte so optimiert werden, dass folgende Wünsche erfüllt werden: schnelles Finden von Daten innerhalb einer Datei (geringer Zeitaufwand!) wenig Speicherverbrauch beim Abspeichern aller Daten (geringe Kosten) wenig Aufwand beim Löschen, Einfügen, Ändern (geringer Zeitaufwand) einfacher Algorithmus (wenig Wartung und geringe Fehleranfälligkeit) Datenbanksysteme

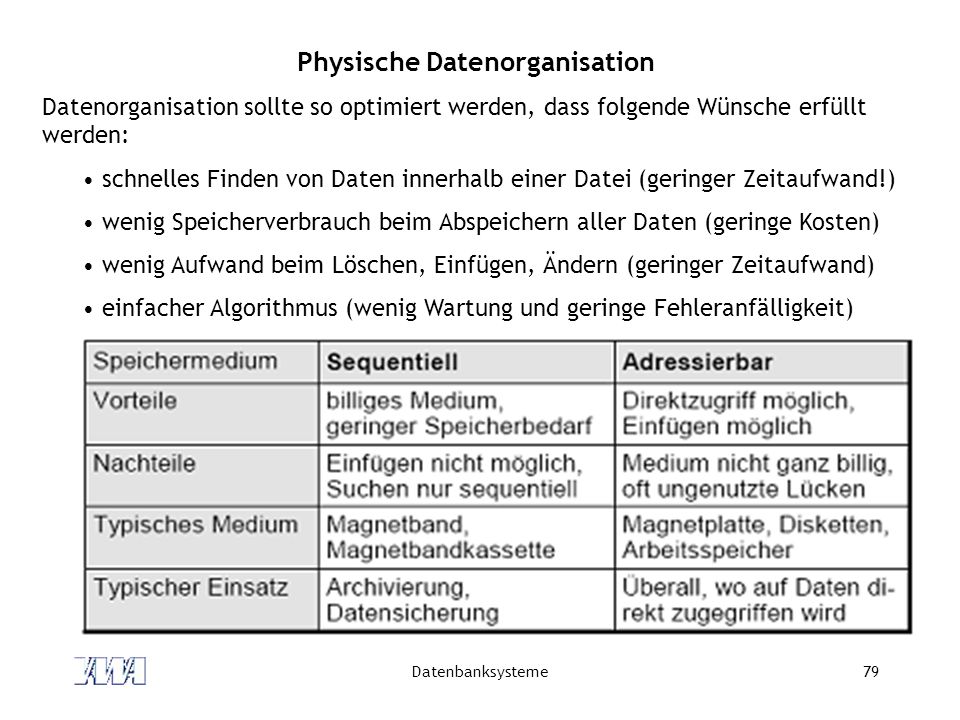

79 Physische Datenorganisation
Datenorganisation sollte so optimiert werden, dass folgende Wünsche erfüllt werden: schnelles Finden von Daten innerhalb einer Datei (geringer Zeitaufwand!) wenig Speicherverbrauch beim Abspeichern aller Daten (geringe Kosten) wenig Aufwand beim Löschen, Einfügen, Ändern (geringer Zeitaufwand) einfacher Algorithmus (wenig Wartung und geringe Fehleranfälligkeit) Datenbanksysteme

80 Dateibegriff Sequentielle Dateien (Sequentieller Speicher)
Die einzelnen Datensätze sind innerhalb der Datei nacheinander (sequentiell) ohne Lücken abgespeichert. Anwendung: Archivierung, Sicherung, kleine Dateien ( < 10 MBytes) Adressierte Dateien (Adressierbarer Speicher) Die einzelnen Datensätze sind innerhalb der Datei an bestimmten Adressen abgespeichert. Auf diese Datensätze kann direkt über die Adresse zugegriffen werden, vorausgesetzt diese Adresse wurde gespeichert. Eine aufwendige Suche innerhalb der Datei entfällt. Anwendung: große Dateien (im MByte- bis GByte-Bereich), wo kurze Antwortzeiten beim Zugriff auf bestimmte Daten gefordert werden. Datenbanksysteme

81 Speicherung auf adressierbarem Speicher (1)
Direktadressierung Bei der Direktadressierung ist die Speicheradresse eine Funktion der dort gespeicherten Daten. Beispiel: elektronisches Notizbuch. Stehen in unserem Notizbuch pro Tag 100 Bytes Speicher zur Verfügung, so entspricht dies dem bewährten Terminkalender, wo pro Tag ein fester Bereich für Notizen existiert. Werden nun Einträge zum 2. Februar gesucht, so lassen sich diese Daten an Hand folgender Rechnung sofort finden: Der 2. Februar ist der 33. Tag des Jahres. Definition Enthält ein Suchbegriff auch die Information zum direkten Auffinden der Daten an der Adresse A, so nennen wir ihn den Suchschlüssel der Datei. Mathematisch ist die gesuchte Adresse A eine Funktion f des Suchschlüssels: Datenbanksysteme

82 Speicherung auf adressierbarem Speicher (2)
Geordnete Speicherung mit Suchschlüssel Gespeicherten Daten sind sortiert. Algorithmus: Binäre Suche. Datenbanksysteme

83 Einstufige physische Datenstrukturen (1)
Listen auf sequentiellem Speicher Listen sind die einfachste Methode der Datenspeicherung und eignen sich besonders gut für sequentielle Speicher, aber auch allgemein bei kleineren Datenbeständen. Merkmale dieser Listen auf sequentiellem Speicher sind: der Anfang der Liste ist bekannt, zu jedem Element existiert ein direktes Nachfolgeelement, am Ende steht ein Ende-Signal. Dies lässt sich wie folgt darstellen: Datenbanksysteme

84 Einstufige physische Datenstrukturen (2)
Tabellen auf adressierbarem Speicher Bei Tabellen auf adressierbarem Speicher liegt die Direktadressierung zugrunde. Die Merkmale sind: Jedes Element ist direkt zugreifbar, Jedes Element belegt gleich viel Speicherplatz. Es muss auch für im Augenblick nicht belegte Elemente einer Tabelle Speicherplatz reserviert werden. Hier gibt es auch keine Anfangs- oder Ende-Informationen. Dies ist auch nicht notwendig, denn die Tabelle ist statisch fest vorgegeben. Eine Tabelle mit 80 Elementen besitzt daher folgendes Aussehen: Datenbanksysteme

85 Einstufige physische Datenstrukturen (3)
Geordnete Listen auf adressierbarem Speicher der Anfang ist bekannt, zu jedem Listenelement existiert ein direktes Nachfolgeelement, die Elemente sind nach dem Suchbegriff geordnet, das Binäre Suchverfahren ist anwendbar, am Ende steht ein Ende-Signal. Datenbanksysteme

86 Einstufige physische Datenstrukturen (4)
Geordnete verkettete Listen der Anfang der Liste ist bekannt, zu jedem Element existiert ein Verweis auf das nächste Element, das Ende ist markiert. Adressierbarer Speicher ist Voraussetzung Datenbanksysteme

87 Einstufige physische Datenstrukturen (5)
Zusammenfassung Datenbanksysteme

88 Mehrstufige physische Datenstrukturen (1)
Hierarchischer Aufbau Mehrstufiger Zugriff über die Hierarchie In Zwischenstufen werden keine Nutzdaten, sondern Verwaltungsdaten (Adressen) gespeichert. Im Normalfall Speicherung in unterschiedlich schnellen / großen Speichermedien Beispiel: 15 beliebige Einträge in einem Binären Baum Datenbanksysteme

89 Mehrstufige physische Datenstrukturen (2)
Je mehr Baumdaten im Hauptspeicher, desto effektiver Datenblockstrukturen sollten deiner Defragmentierung entgegenwirken Datenbanksysteme

90 Mehrstufige physische Datenstrukturen (3)
Index sequential access method Funktionsweise eines Index Verwendete Indexstrukturen Sequentielle Dateien B+-Bäume Hashtabellen Annahmen Relation als Datei organisiert Blockweiser Daten-Zugriff Datenbanksysteme

91 Mehrstufige physische Datenstrukturen (4)
Definition Sind die Datensätze nach dem Suchschlüssel des Index sortiert, so wird der Index als Primärindex bezeichnet. Eigenschaften Index auf Datendatei Datensätze der Datendatei nach Suchschlüssel sortiert Suchschlüssel des Primärindex nicht notwendigerweise Primärschlüssel der Relation Indexdatei enthält Suchschlüsselwert-Zeiger-Paare Dichter Index hat ≥ 1 Eintrag pro Suchschlüsselwert Dünner Index besitzt weniger Einträge O(log2 n) Festplattenzugriffe Datenbanksysteme

92 Mehrstufige physische Datenstrukturen (5): Primärindex
Datenbanksysteme

93 Mehrstufige physische Datenstrukturen (6)
Eigenschaften Index auf Datendatei Datensätze der Datendatei nicht nach Suchschlüssel sortiert Suchschlüssel des Sekundärindex häufig Nichtschlüsselattribut(e) der Relation Dichter Index, 1 Eintrag pro Datensatz Aufbau und Zugriff wie bei Primärindex Datenbanksysteme

94 Mehrstufige physische Datenstrukturen (7): Sekundärindex
Datenbanksysteme

95 Mehrstufige physische Datenstrukturen (8)
Mehrstufige Indizierung Indizierung eines Index 1. Stufe kann Primär- oder Sekundärindex auf Datendatei sein n. Stufe ist dünner Primärindex auf (n–1). Stufe, wobei n ≥ 2 Manipulation und Reorganisation separat pro Indexstufe Datenbanksysteme

96 Mehrstufige physische Datenstrukturen (9)
Fazit Datenbanksysteme

97 Mehrstufige physische Datenstrukturen (10): Hashing
Organisation der Datensätze in Hashtabelle Einteilung der Hashtabelle in fixe Anzahl an Buckets Buckets zunächst gleich groß 1. Block eines Buckets per Nummer auffindbar Zugriff per Hashfunktion h Datensatz mit Suchschlüssel K fällt in Bucket h(K) Soll mögliche Suchschlüsselwerte gleich verteilen Soll Datensätze zufällig verteilen  Gleichmäßiges Anwachsen aller Buckets  Suchzeit für alle Suchschlüssel annähernd gleich Bei geeigneter Bucket-Anzahl O(1) Festplattenzugriffe Datenbanksysteme

98 Mehrstufige physische Datenstrukturen (11): Hashing
Dateiorganisationsform inklusive Index Datenbanksysteme

99 Mehrstufige physische Datenstrukturen (12)
Fazit Datenbanksysteme
