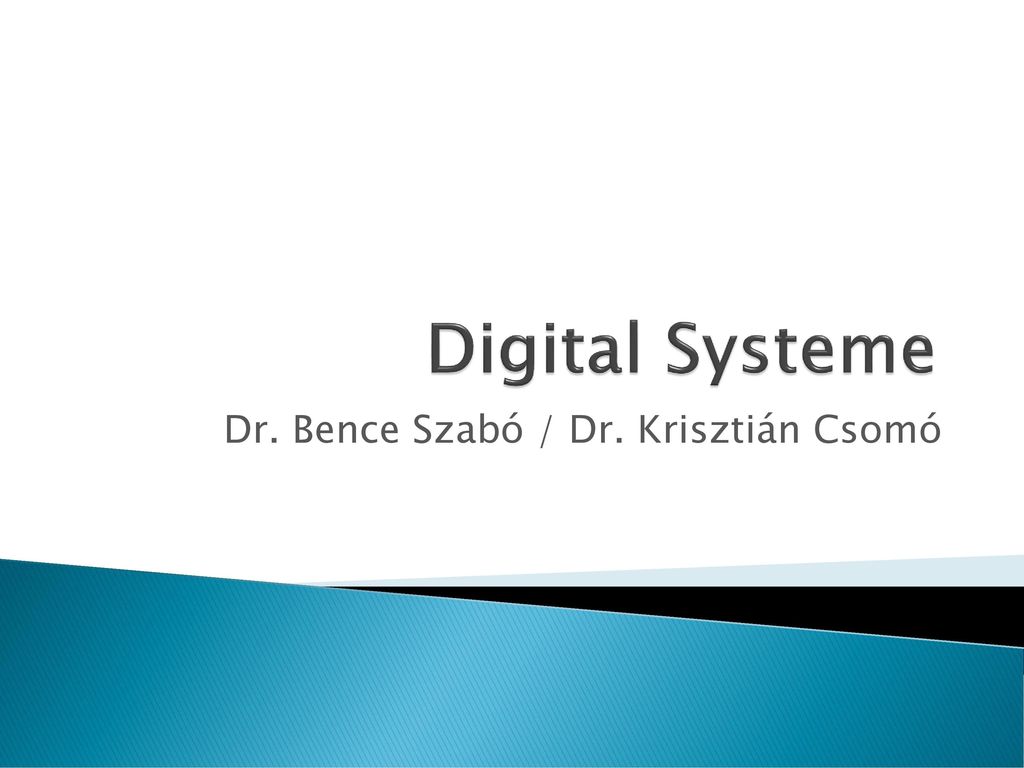

Dr. Bence Szabó / Dr. Krisztián Csomó
Digital Systeme Dr. Bence Szabó / Dr. Krisztián Csomó
2

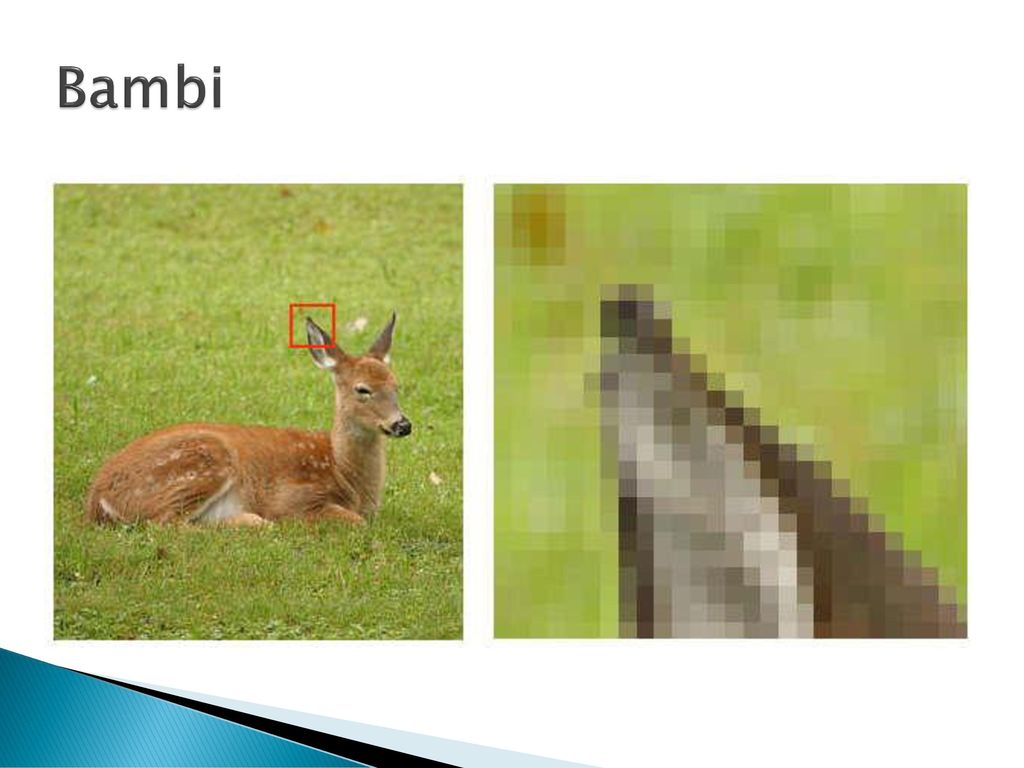

Bambi
3

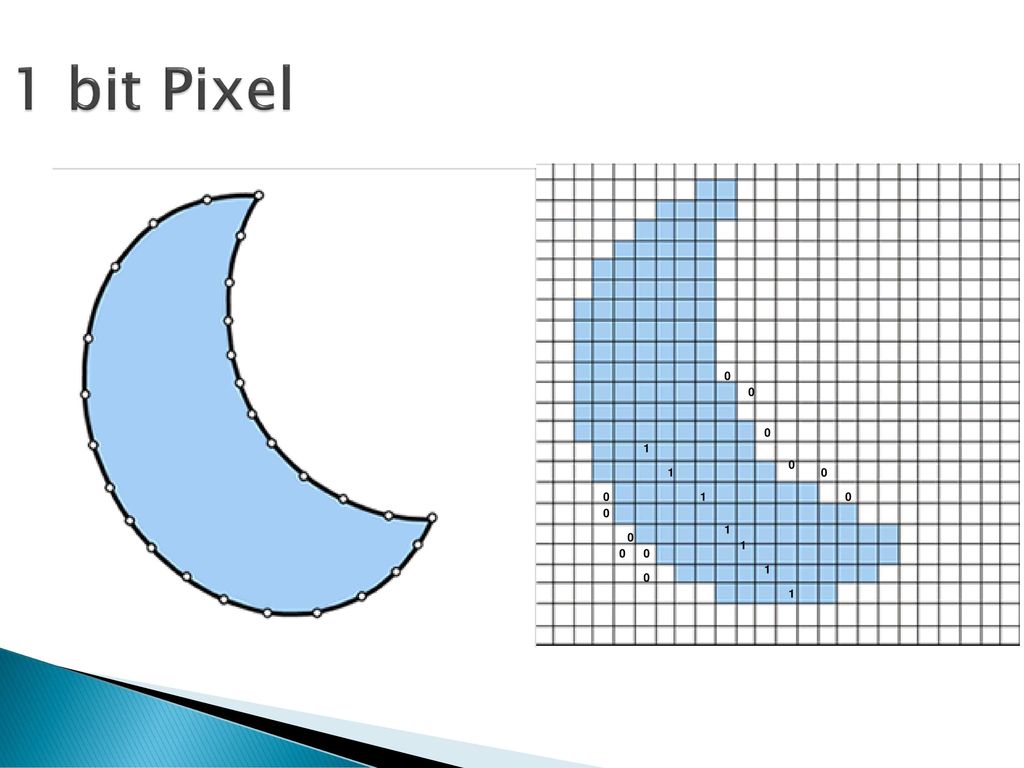

1 bit Pixel 1
4

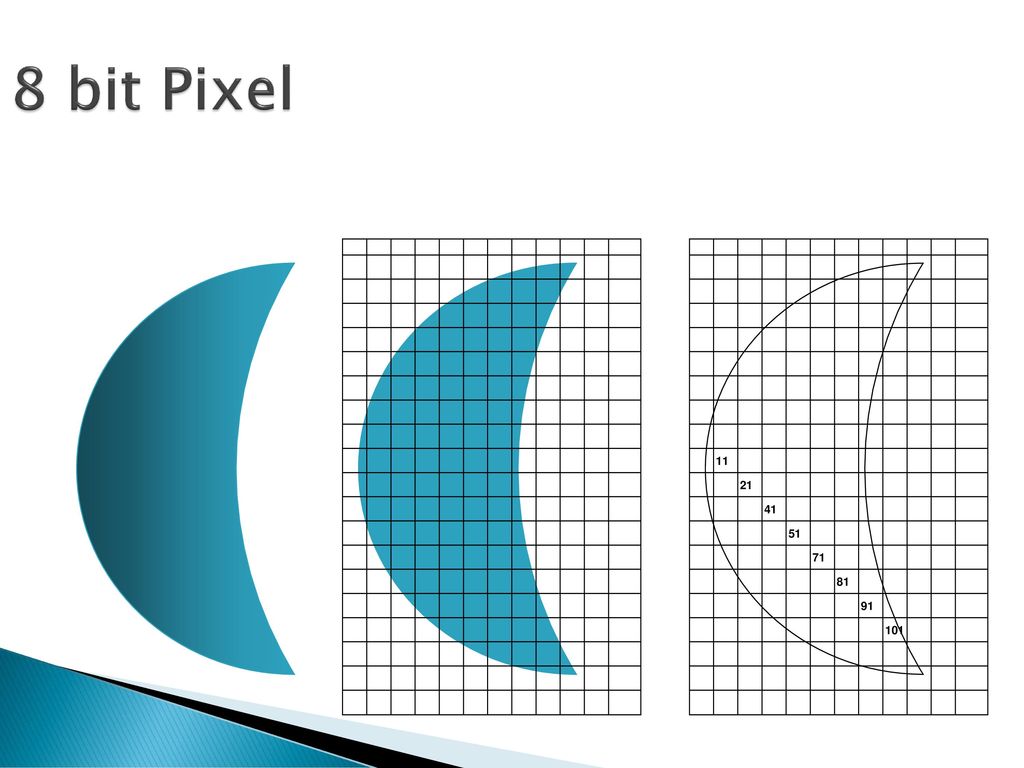

8 bit Pixel 11 21 41 51 71 81 91 101
5
Diagram der Digital Systeme
ANALOG DIGITAL ANALOG Aufnahme A/D Verarbeitung D/A Display Observator Kommunikationsnetzwerk Verarbeitung feldolgozás Speicherung
6

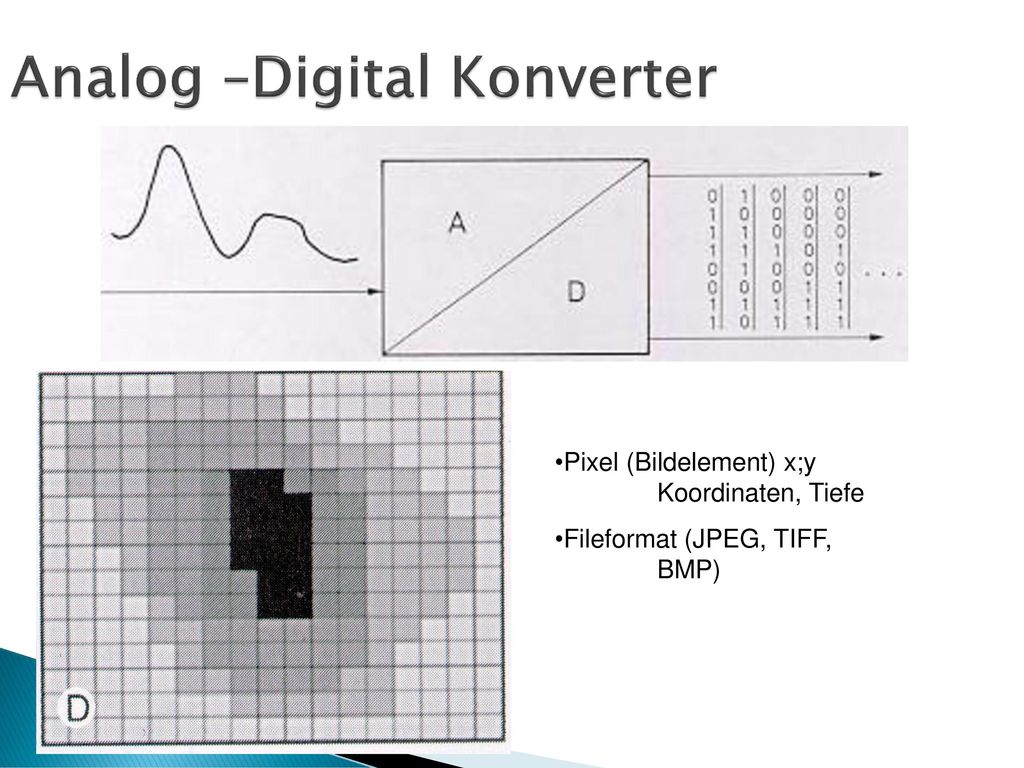

Analog –Digital Konverter
Pixel (Bildelement) x;y Koordinaten, Tiefe Fileformat (JPEG, TIFF, BMP) e Tiefe
7

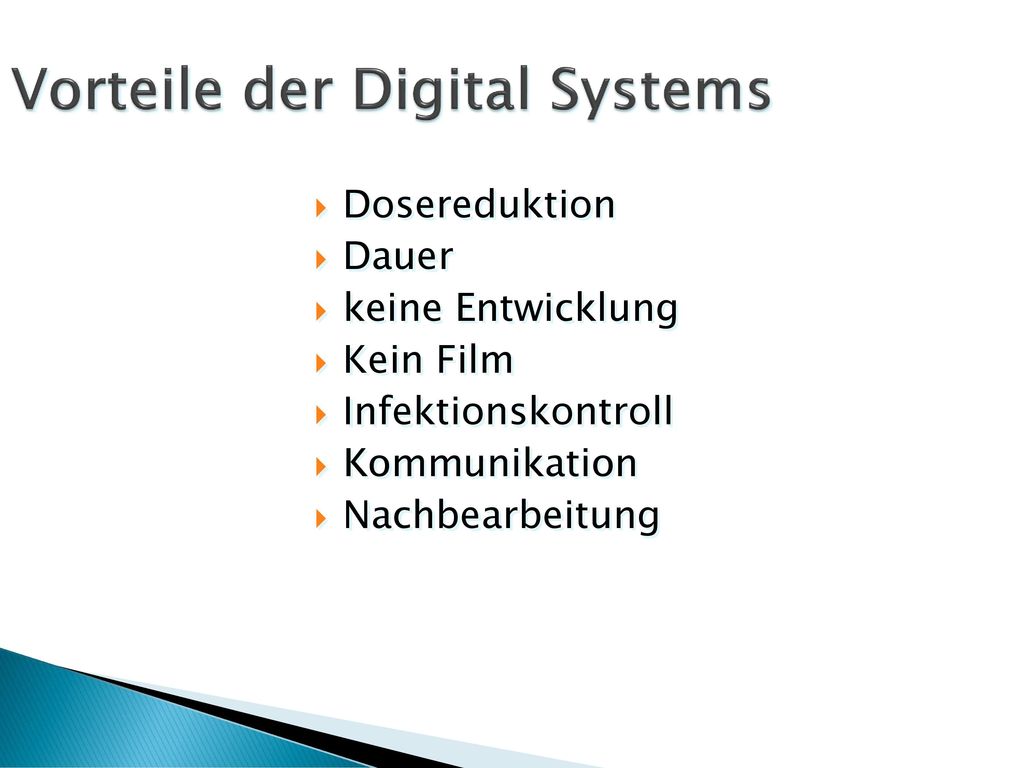

Vorteile der Digital Systems
Dosereduktion Dauer keine Entwicklung Kein Film Infektionskontroll Kommunikation Nachbearbeitung e Dauer időtartam
8
Nachteilen teuer Sensor Auflösung
9
Klassifikation der Digital Systeme
Indirekt Digital Systeme Direkt Digital Systeme Direkt Sensoren Semidirekt Sensoren Extraoral CCD CMOS Bildplatte CBCT, CT, MRI, SPECT, PET optische Schicht keine optische Schicht
10
Gendex Visualix eHD CCD Sensor
11

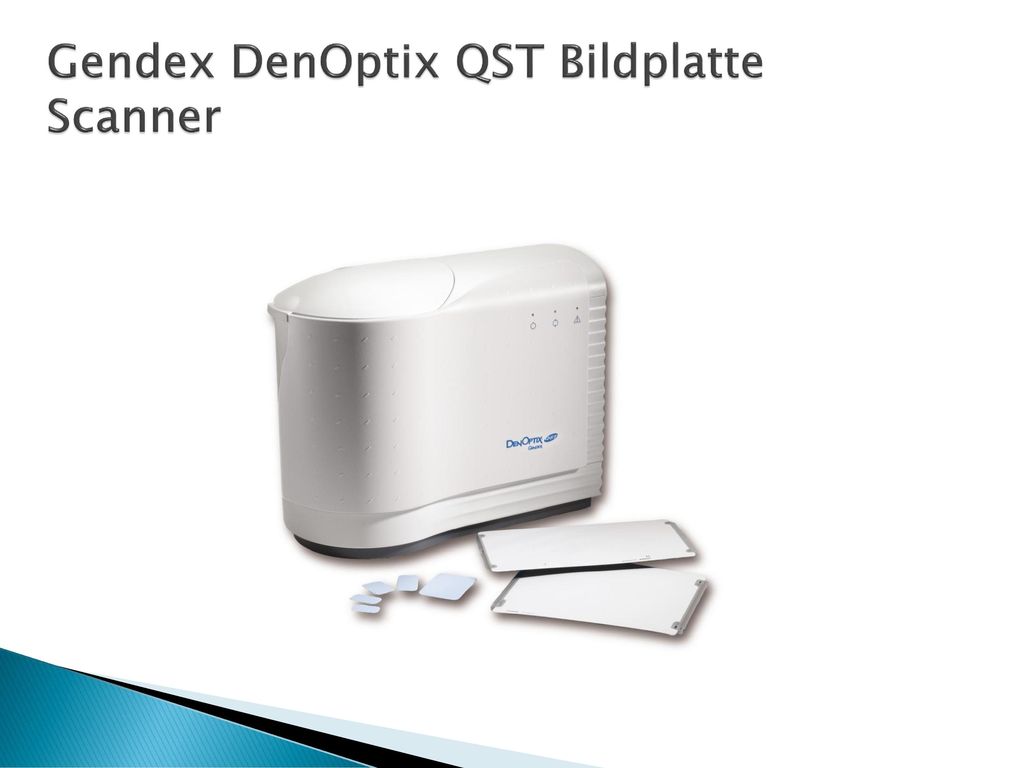

Gendex DenOptix QST Bildplatte Scanner
12

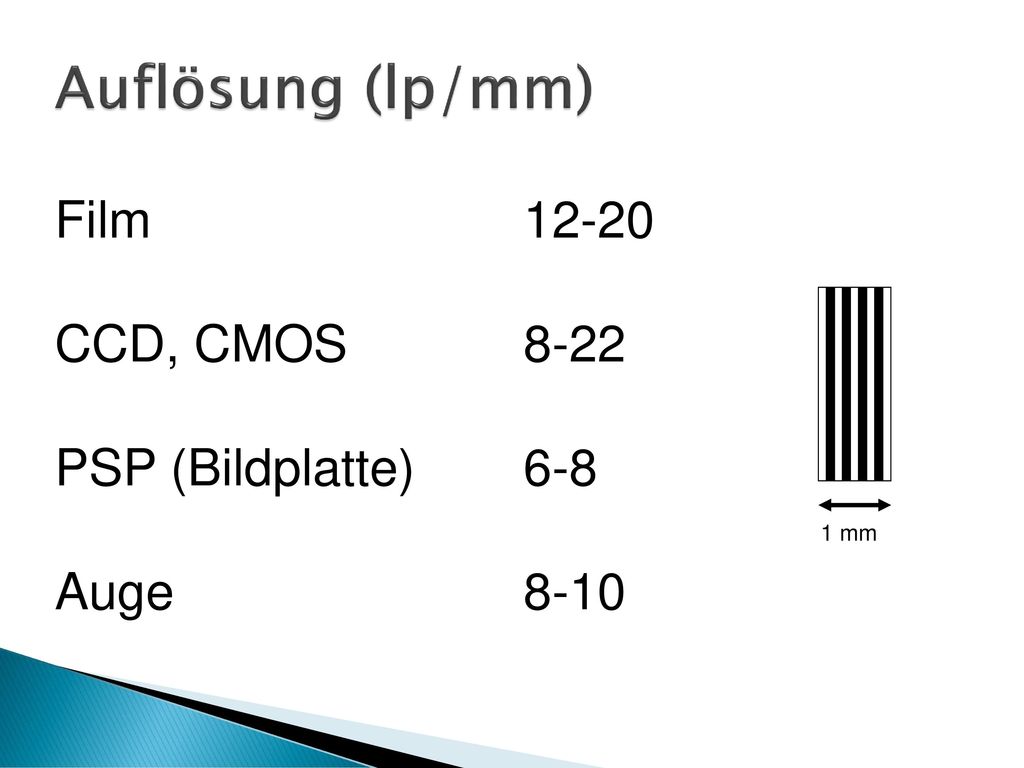

Auflösung (lp/mm) Film 12-20 CCD, CMOS 8-22 PSP (Bildplatte) 6-8 Auge
8-10 1 mm
13
Signal-Rausch-Verhältnis (SNR)
Min 5:1 CCD 10-20 PSP 10-40 Film 30
14
Vergleich des Digital Systeme
modality Exposition size (mm) resolution (lp/mm) SNR Optics E-speed film 100% 31X41 16 35:1 no RVG 40% 19X28 10 + yes Sens-A-Ray 17X26 - Digora 40-50% 26X35 35X45 8
15

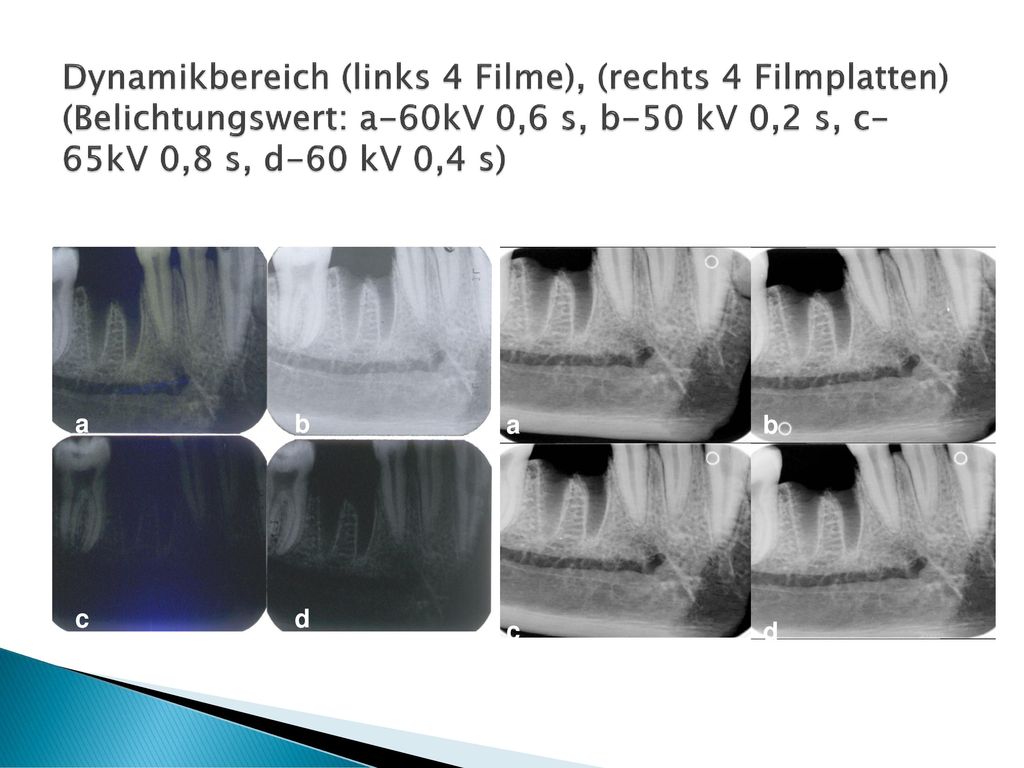

Dynamikbereich (links 4 Filme), (rechts 4 Filmplatten) (Belichtungswert: a-60kV 0,6 s, b-50 kV 0,2 s, c-65kV 0,8 s, d-60 kV 0,4 s) a b c d a b c d A dinamikus tartomány azt jelöli, hogy a szenzor mennyire sötéttől mennyire világosig képes rögzíteni a fényesség mértékét
16

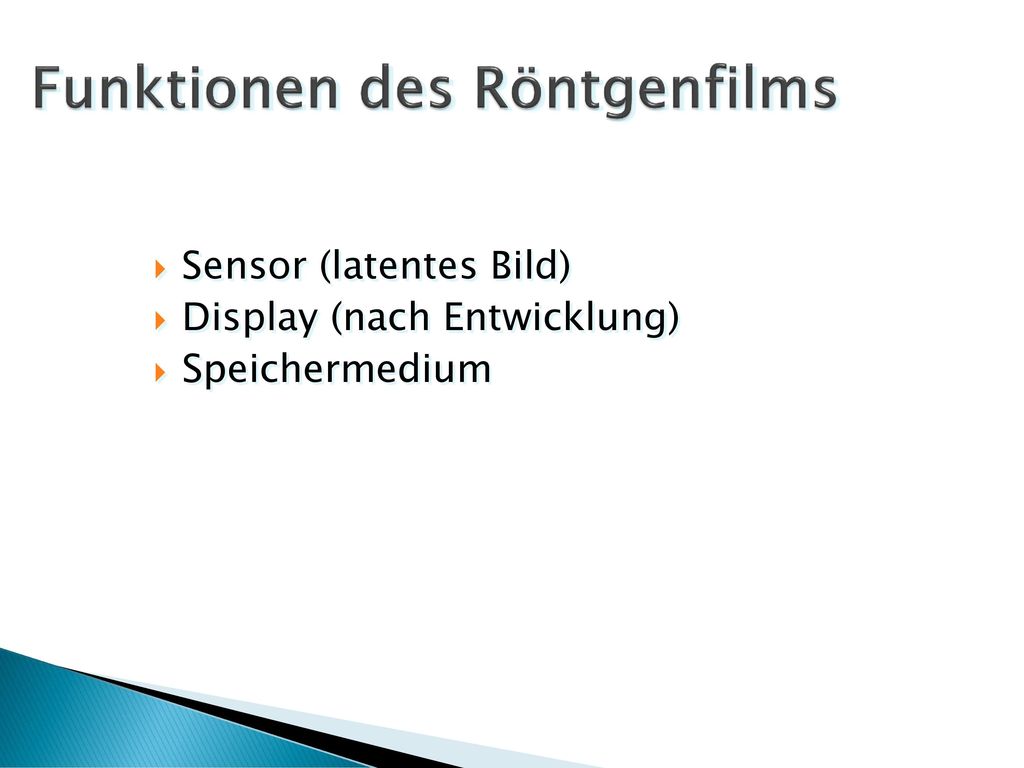

Funktionen des Röntgenfilms
Sensor (latentes Bild) Display (nach Entwicklung) Speichermedium
17

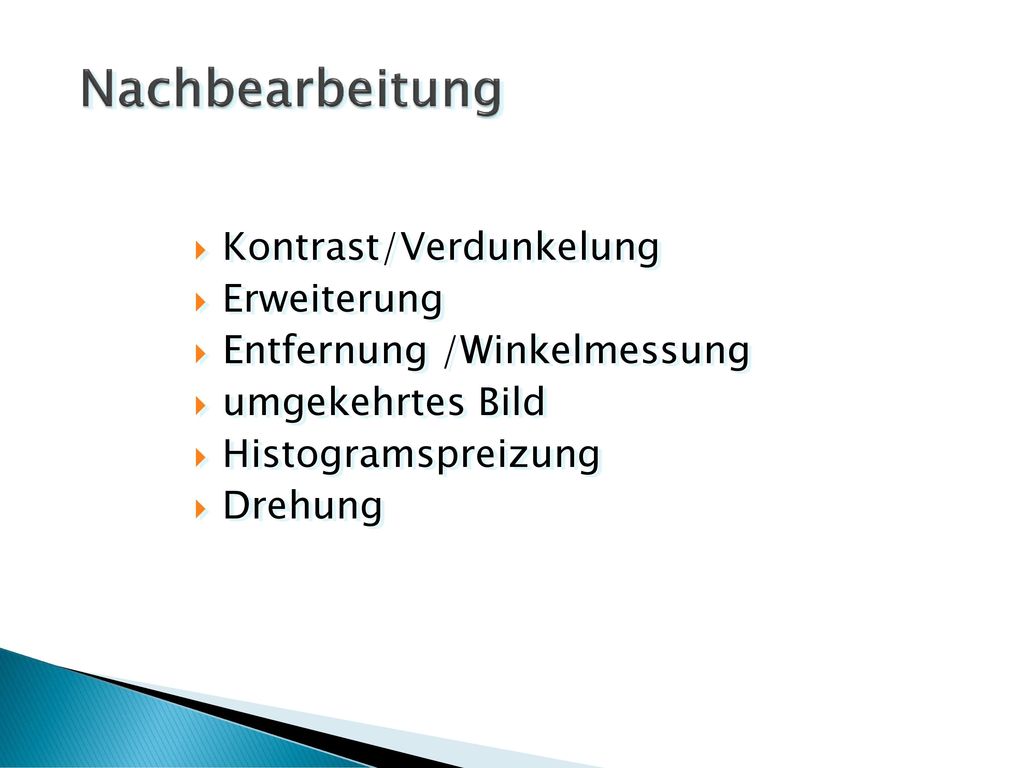

Nachbearbeitung Kontrast/Verdunkelung Erweiterung

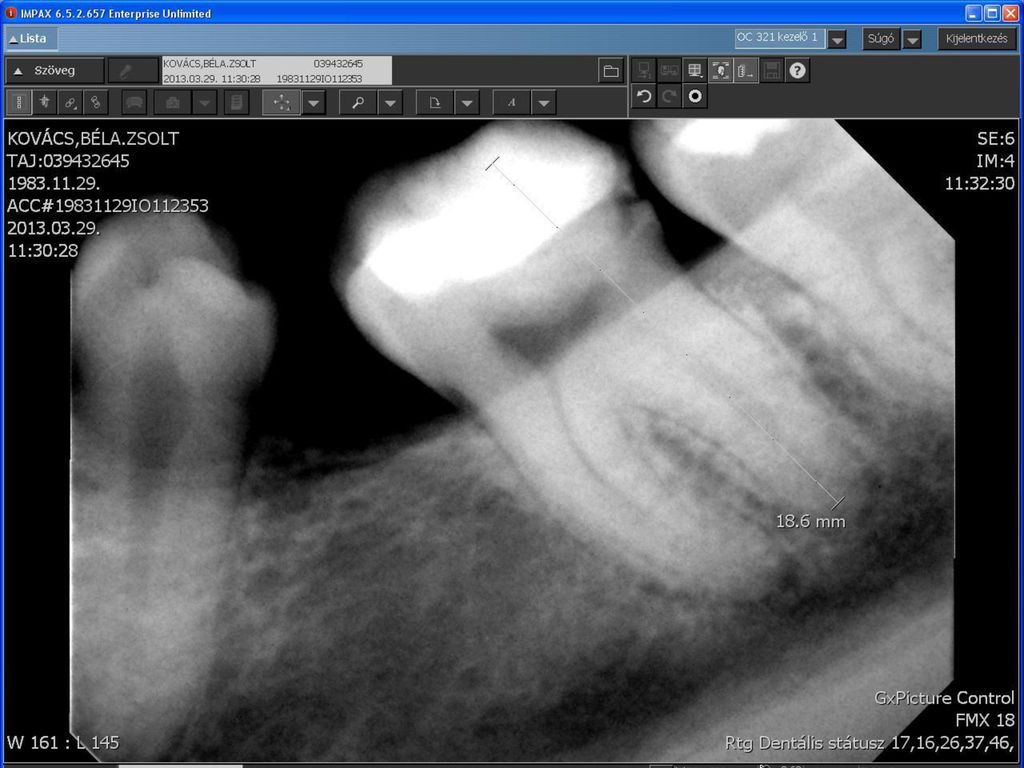

Entfernung /Winkelmessung umgekehrtes Bild Histogramspreizung Drehung Entfernung távolság winkel szög
18

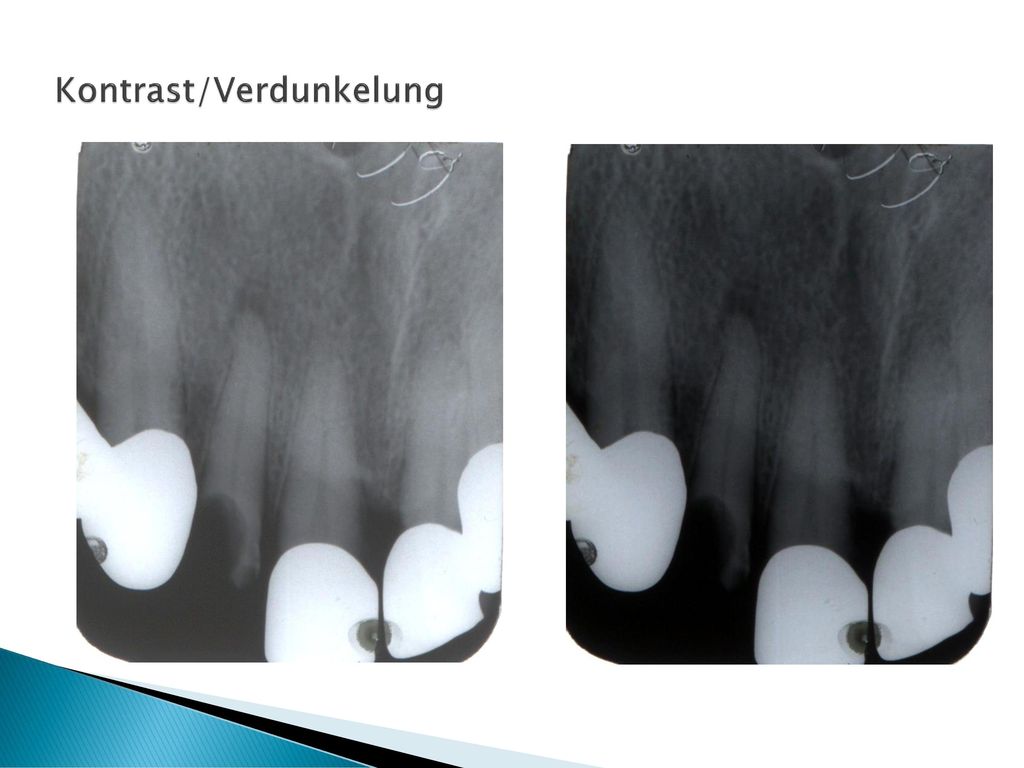

Kontrast/Verdunkelung
19

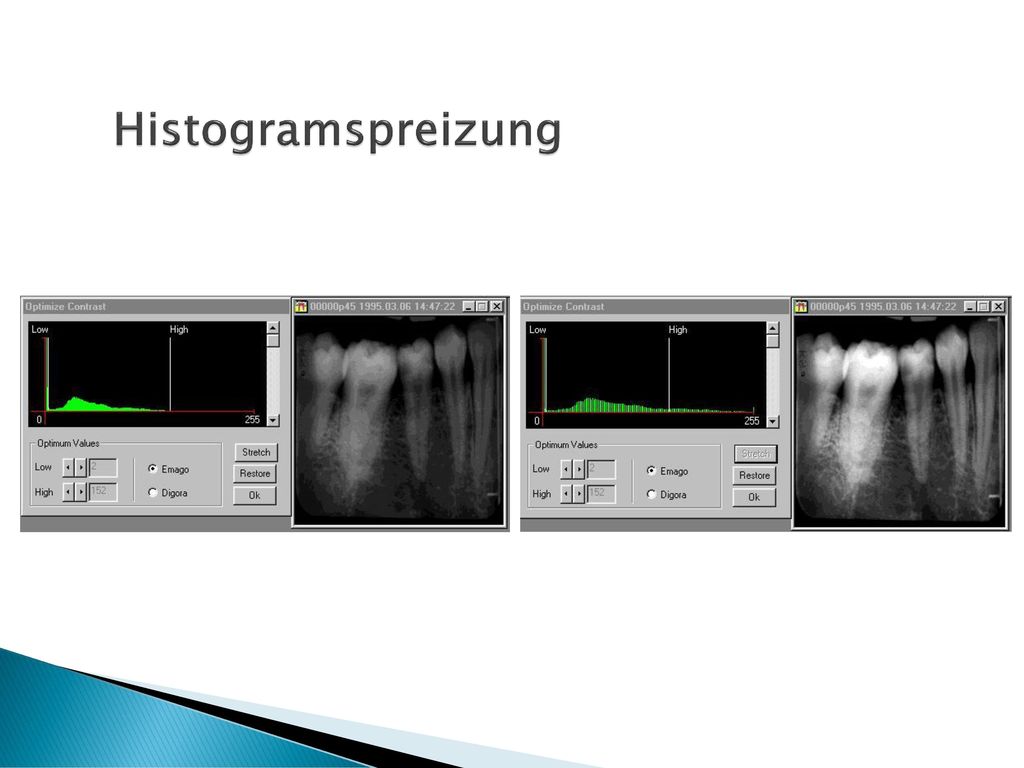

Histogramspreizung
20

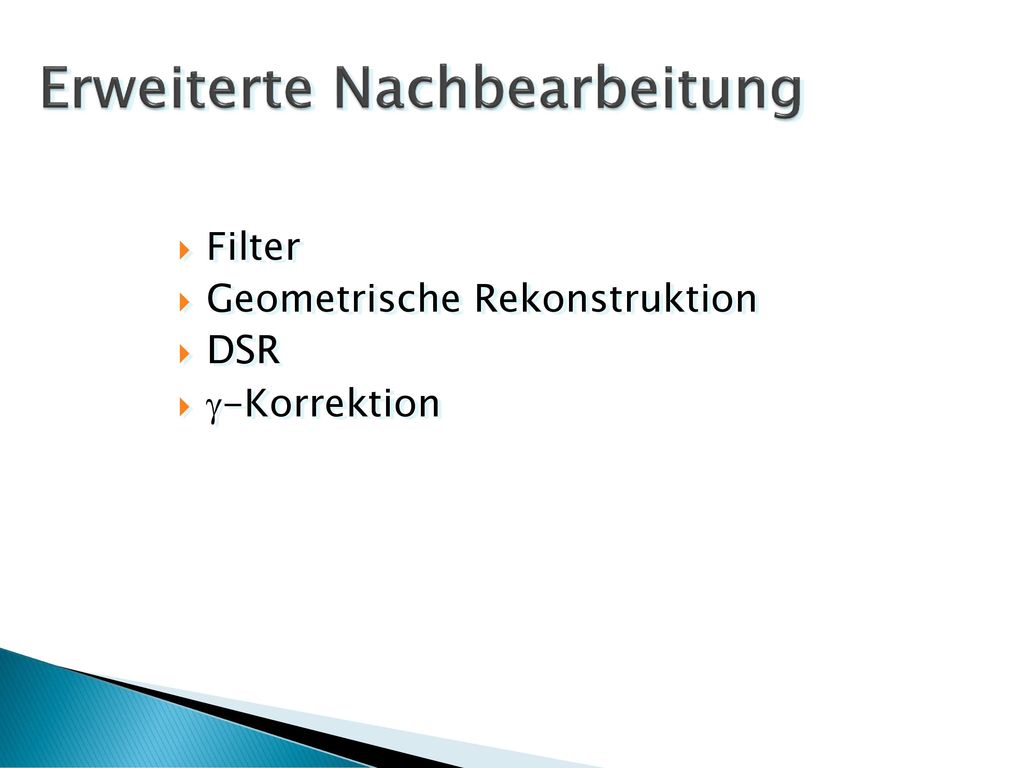

Erweiterte Nachbearbeitung
Filter Geometrische Rekonstruktion DSR -Korrektion Bearbeitung szerkesztés
21

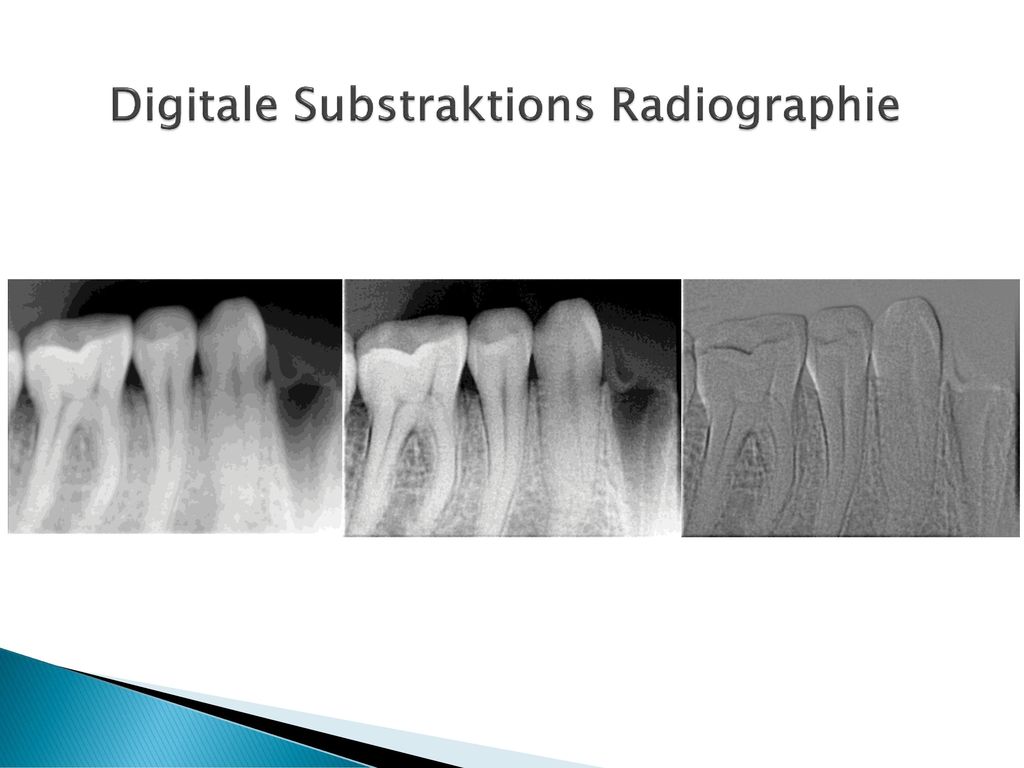

Digitale Substraktions Radiographie
22
Vorteilen der DSR frühe Kariesdetektion
anfängliche Veränderungen des marginalen Knochens Ergebnis der Wurzelbehandlung Analyse der Resorptionsvorgänge Erkennung der periimplantäre knöchernen Veränderungen r Vorgang folyamat
23

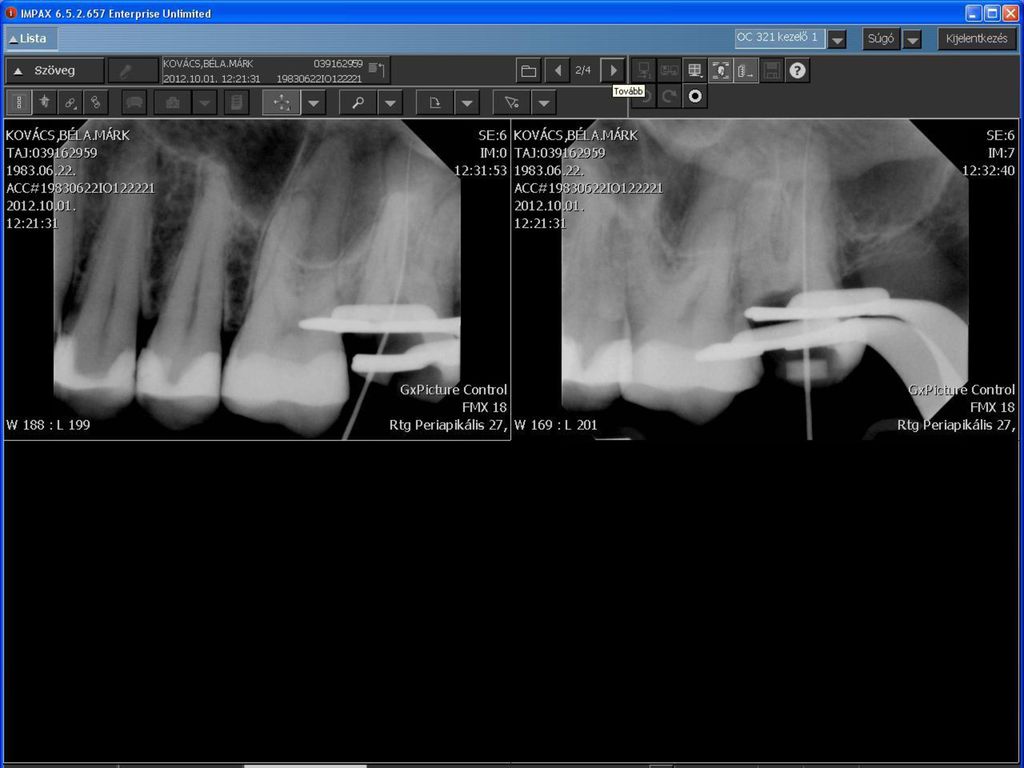

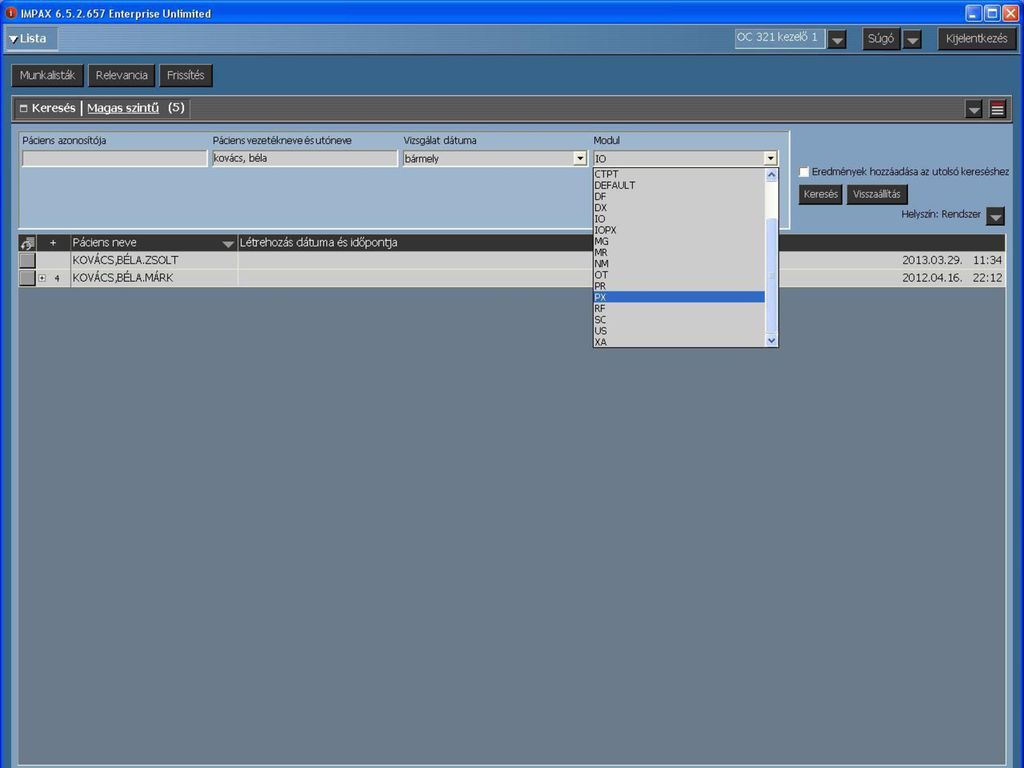

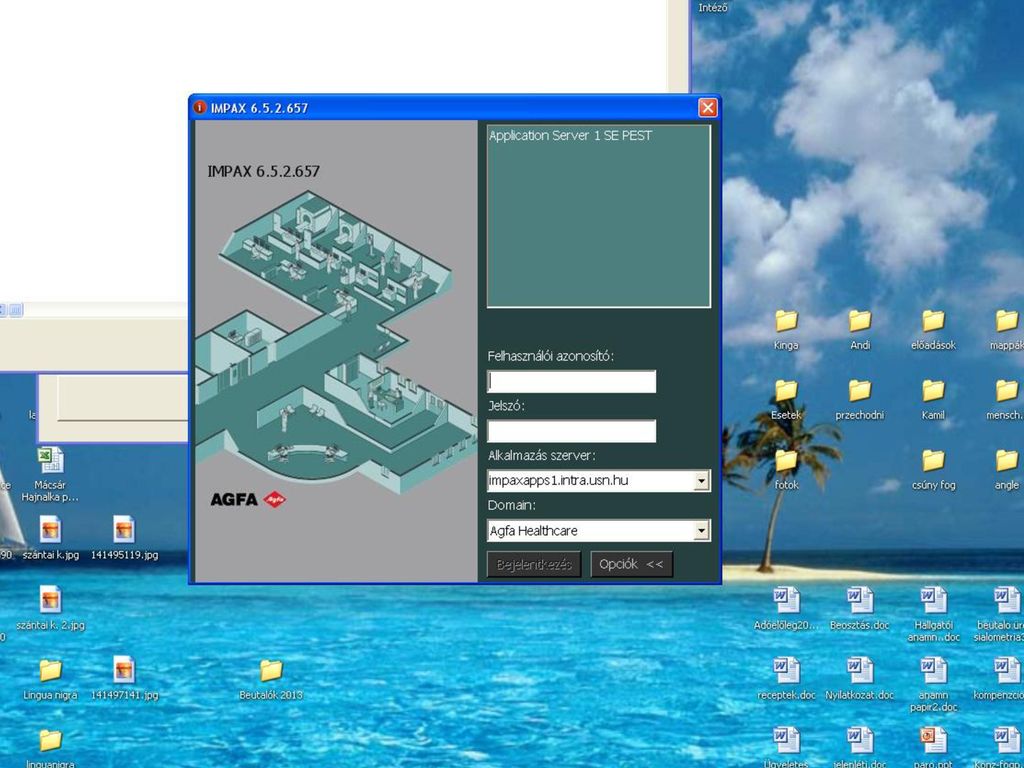

PACS
33
zugeben hozzáad
