Berührungslose, kontinuierliche Messung des Restölgehalts auf Aluminiumbändern Diplomprojekt 2007/08 Christoph Wiesinger, 5CHELI Projektbetreuer: Dr. Josef.

Präsentation zum Thema: "Berührungslose, kontinuierliche Messung des Restölgehalts auf Aluminiumbändern Diplomprojekt 2007/08 Christoph Wiesinger, 5CHELI Projektbetreuer: Dr. Josef."—  Präsentation transkript:

1 Berührungslose, kontinuierliche Messung des Restölgehalts auf Aluminiumbändern Diplomprojekt 2007/08 Christoph Wiesinger, 5CHELI Projektbetreuer: Dr. Josef Wagner In Zusammenarbeit mit der AMAG Rolling GmbH

2 Persönliches Christoph Wiesinger 19 Jahre Munderfing, OÖ Schüler HTL-Braunau, Bionik

3 So beschreiben mich meine Freunde – Persönliches

4 Startphase Warum dieses spröde Thema? –Fächerübergreifende Aufgabenstellung –Firmenbezug –Ganz neuartiger Lösungsansatz erforderlich

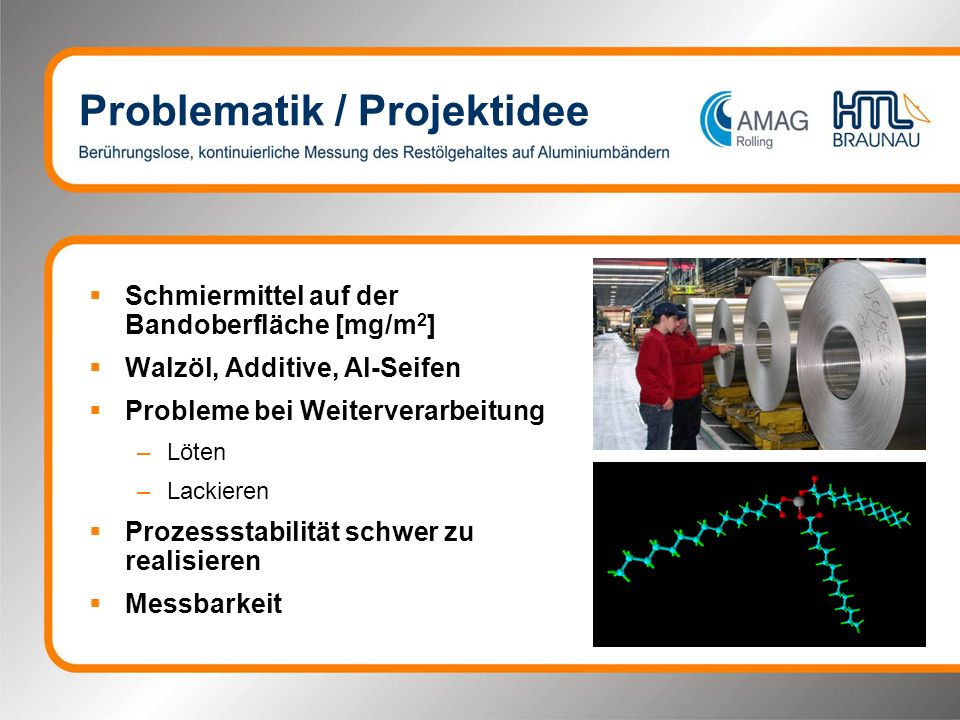

5 Problematik / Projektidee Schmiermittel auf der Bandoberfläche [mg/m 2 ] Walzöl, Additive, Al-Seifen Probleme bei Weiterverarbeitung –Löten –Lackieren Prozessstabilität schwer zu realisieren Messbarkeit

6 Lösungsansätze... unter Laborbedingungen –D–Dyn-Lösungen –E–Extraktion –O–Oberflächenanalyse... im Prozess –I–Infrarot – Messung (unempfindlich) –D–Dyn.-Lösungen (automatisierbar) –F–Fluoreszierendes Walzöl (aufwändig, problematisch) –A–Abdampfung mit anschließender C-Messung

7 Realisierung Abdampfung des Restöls durch erhitztes Argon –Sensoreinheit Detektion der Probe –FID Steuerung und Messdatenauswertung –Steuereinheit Visualisierung mittels LabView

8

9 Sensoreinheit BILD FOLGT IN KÜRZE

10 Projektverwirklichung Aufbau der Sensoreinheit Teflonkopf (temperaturbeständig) Kunststofffuß 3 ineinander liegende Quarzrohre Aluminiumband

11 Kunststofffuß 3 ineinander liegende Quarzrohre Aufbau der Sensoreinheit Teflonkopf (temperaturbeständig) Aluminiumband

12 Kunststofffuß 3 ineinander liegende Quarzrohre Aufbau der Sensoreinheit Teflonkopf (temperaturbeständig) Aluminiumband

13 Kunststofffuß 3 ineinander liegende Quarzrohre Aufbau der Sensoreinheit Teflonkopf (temperaturbeständig) Aluminiumband innerstes Rohr mit Heizwicklung

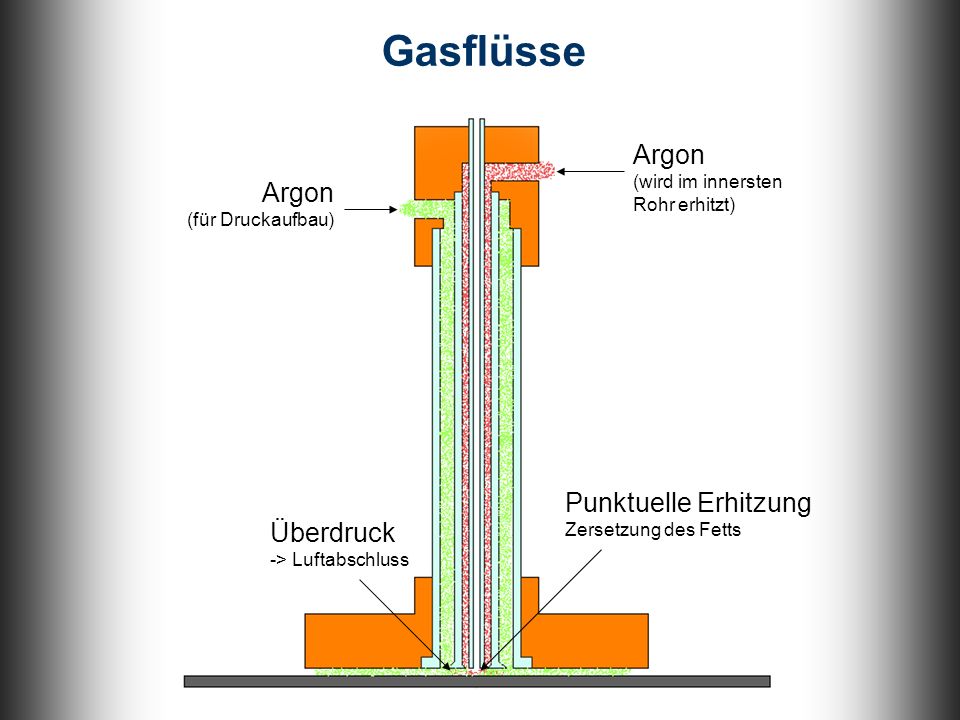

14 Projektverwirklichung Gasflüsse

15 Argon (für Druckaufbau) Überdruck -> Luftabschluss Gasflüsse

16 Argon (für Druckaufbau) Überdruck -> Luftabschluss Argon (wird im innersten Rohr erhitzt) Gasflüsse Punktuelle Erhitzung Zersetzung des Fetts

17 Transport des Zersetzungsgemisches durch Druckdifferenz Argon (für Druckaufbau) Überdruck -> Luftabschluss Argon (wird im innersten Rohr erhitzt) Gasflüsse Punktuelle Erhitzung Zersetzung des Fetts

18 Argon (für Druckaufbau) Überdruck -> Luftabschluss Argon (wird im innersten Rohr erhitzt) Zersetzungsgemisch -> Analyse mittels FID Punktuelle Erhitzung Zersetzung des Fetts Transport des Zersetzungsgemisches durch Druckdifferenz

19 Detektion / FID

20 Steuereinheit Aufbereitung der Signale Messung der Gasflüsse Steuerung der Heizung

21 Projektstatus Messeinheit komplett aufgebaut Sensorkopf getestet, Zersetzungstemperatur erreicht Versuche zur Steigerung der Empfindlichkeit –Anreicherung (purge and trap)

22 Im Nachhinein betrachtet Was hats mir gebracht? –Auseinandersetzung mit verschiedensten Aufgabenstellungen (Elektronik/Physik/Chemie) –Weiterführende Arbeiten –…und ich hatte Erfolg
