Business Process Excuction Lanaguage

Präsentation zum Thema: "Business Process Excuction Lanaguage"—  Präsentation transkript:

1 Business Process Excuction Lanaguage
BPEL Business Process Excuction Lanaguage BPEL 1

2 Kombination von Webservices
Orchestration Engine Service 1 Service 2 Service 3 Service 4 Service 5 Service 1 Service 2 Service 3 Service 4 Service 5 Prozess 2 Prozess 1 Orchestrierung Choreographie BPEL 2

3 BPEL BPEL BPEL-Prozesse Orchestrierung von Webservices:
Definition und Ausführung von Geschäfts-prozessen, deren Aktivitäten durch Webservices implementiert sind. XML Sprache, Plattform unabhängig Hieß früher BPEL4WS und heute WS-BPEL Unterstützung: IBM, Oracle, Microsoft Standardisiert (durch OASIS) BPEL-Prozesse Stellen selbst einen Web Service dar BPEL 3

4 Ziele von BPEL Logik aus ERP herauslösen „Programmieren“ im Großen
Ohne (viel) Programmierung System- und lokationsübergreifendes Arbeiten Schnelles Reagieren auf neue Geschäftsanforderungen Für EAI Wiederverwendbarkeit von Diensten Kapselung BPEL 4

5 BPEL 5

6 Struktur einer BPEL Datei
<process …>  Name, Namespaces <variables …>  Variablendeklarationen <partnerLink …>  Name, Rolle der Partner, Verweis auf portType Befehle <sequence …>  Sequenzielle Ausführung <flow …>  Parallele Ausführung (Synchronisation mit <link> <switch …>  Verzweigung <while …>  Schleife <invoke …>  Anfrage an Webservice <receive …>  Auf Clientnachricht warten <replay …>  Auf Clientnachricht antworten <assign ..>, <copy..>  Zuweisen von Werten <if>-<then>-<else>, <repeat-until> ab BPEL 2.0 BPEL 6

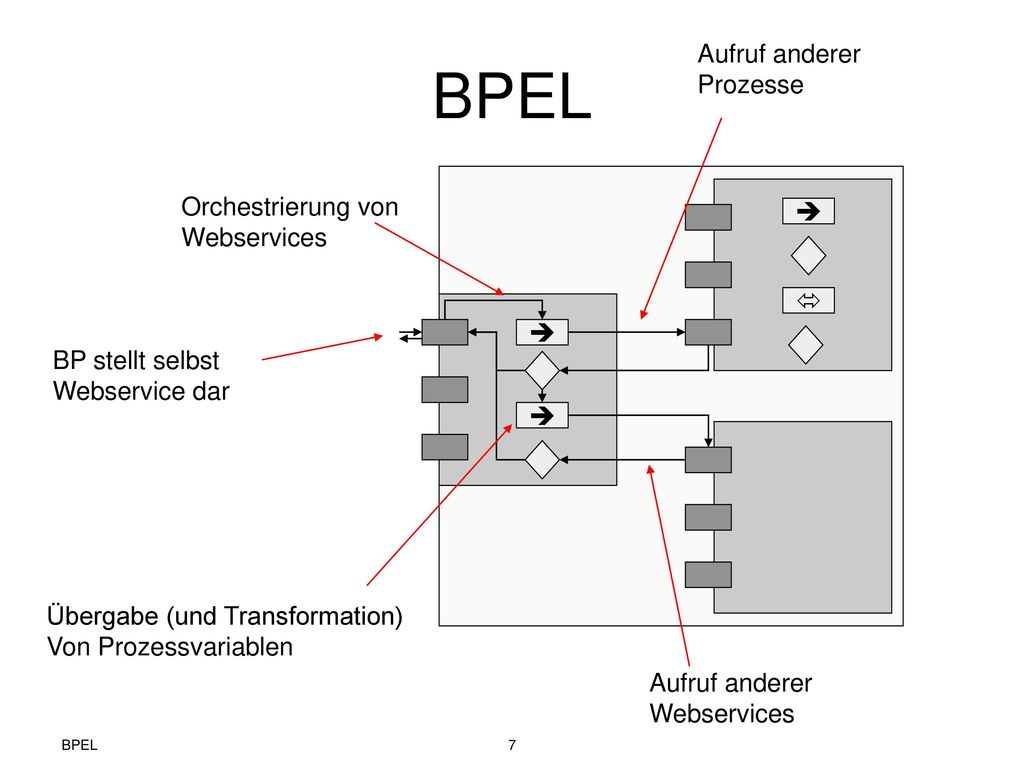

7 BPEL Aufruf anderer Prozesse Orchestrierung von Webservices  
BP stellt selbst Webservice dar Übergabe (und Transformation) Von Prozessvariablen Aufruf anderer Webservices BPEL 7

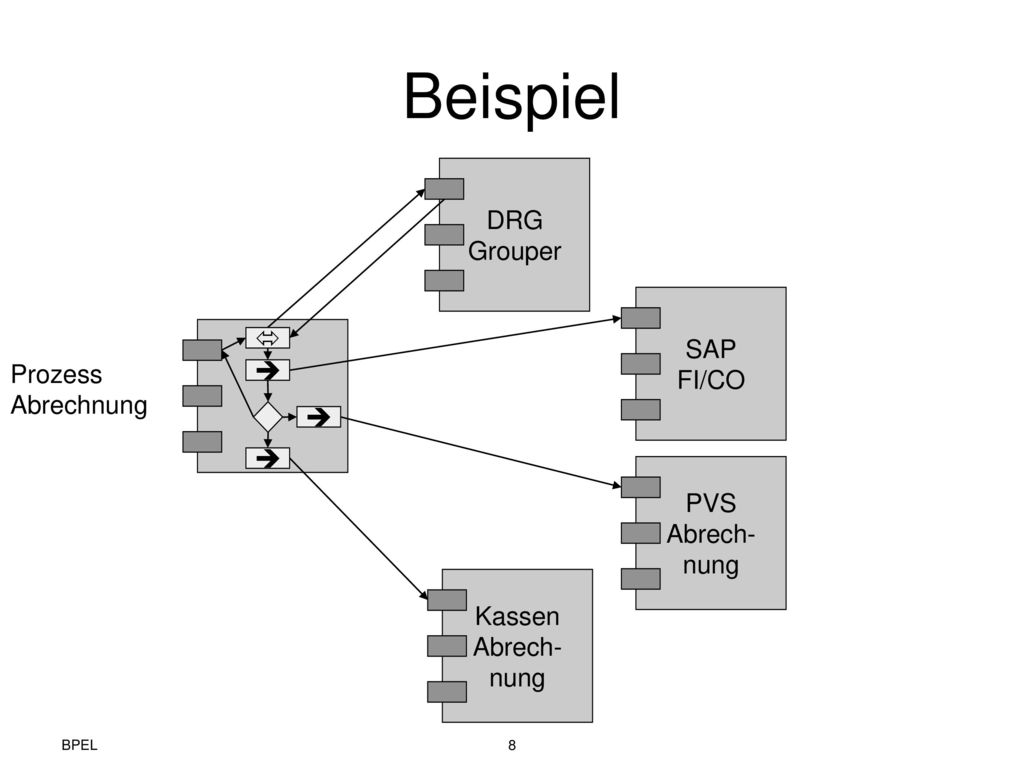

8 Beispiel DRG Grouper SAP  FI/CO Prozess  Abrechnung   PVS Abrech-
Kassen Abrech- nung BPEL 8

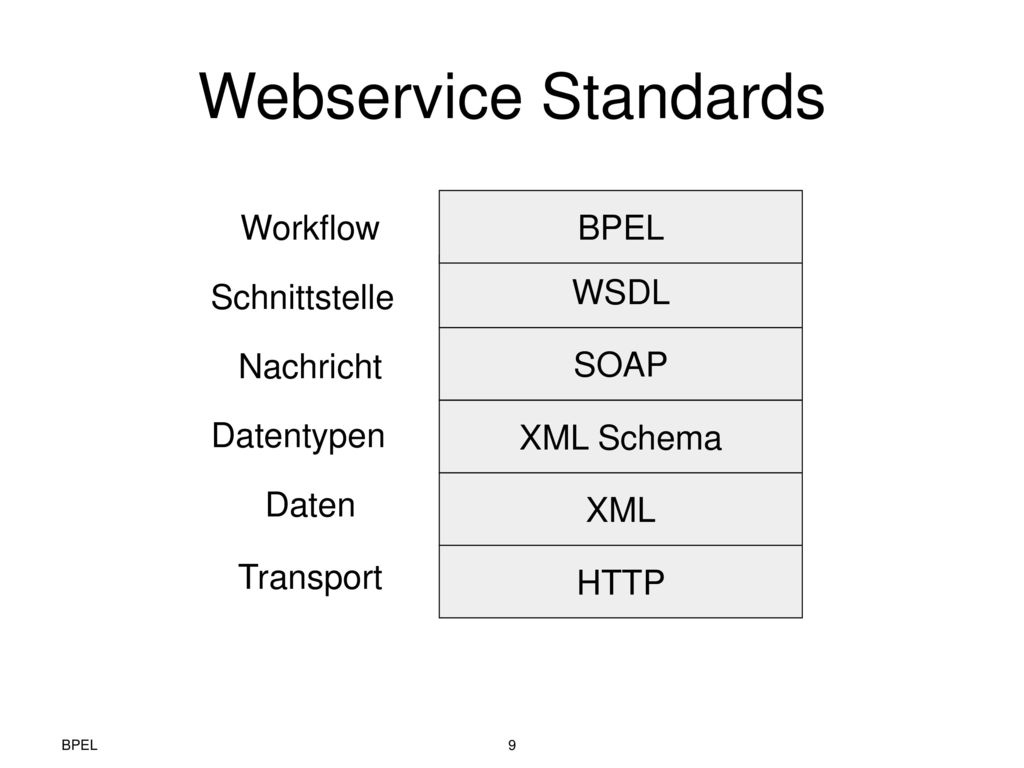

9 Webservice Standards BPEL Workflow WSDL Schnittstelle SOAP Nachricht
XML Schema Datentypen Daten XML Transport HTTP BPEL 9
