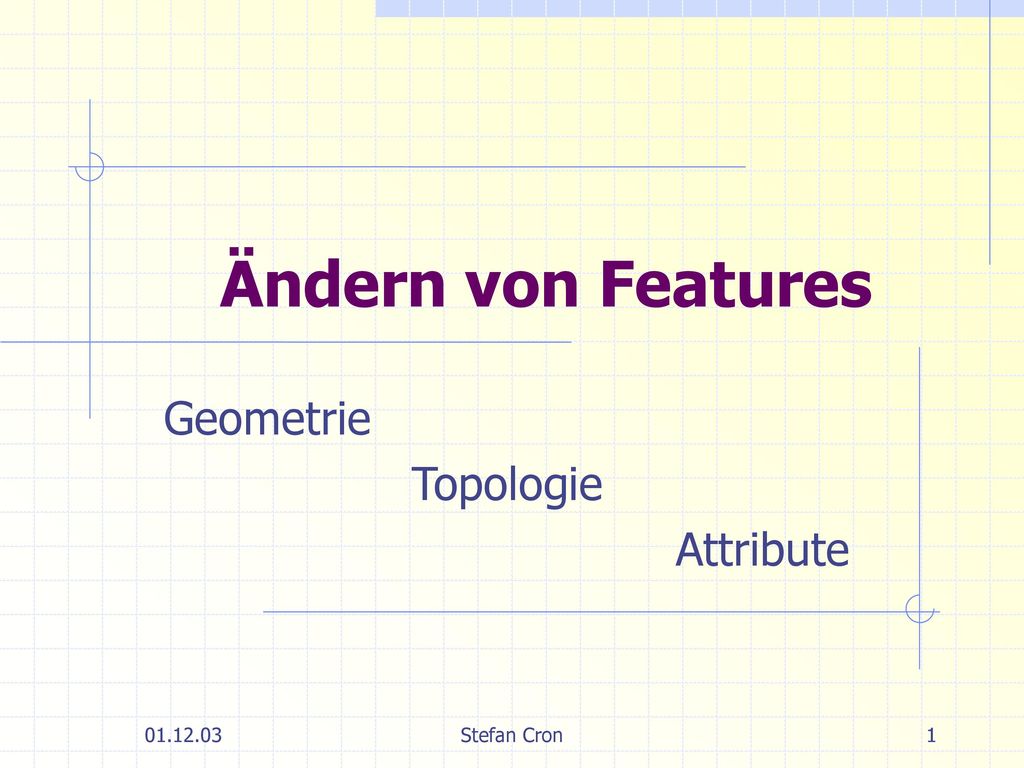

1 Geometrie Topologie Attribute
Ändern von Features Geometrie Topologie Attribute Stefan Cron

2 Inhaltsübersicht Die Editor Toolleiste Ändern der Geometrie
Übungsaufgabe 1 Ändern der Topologie Ändern von Attributen Übungsaufgabe 2 Stefan Cron

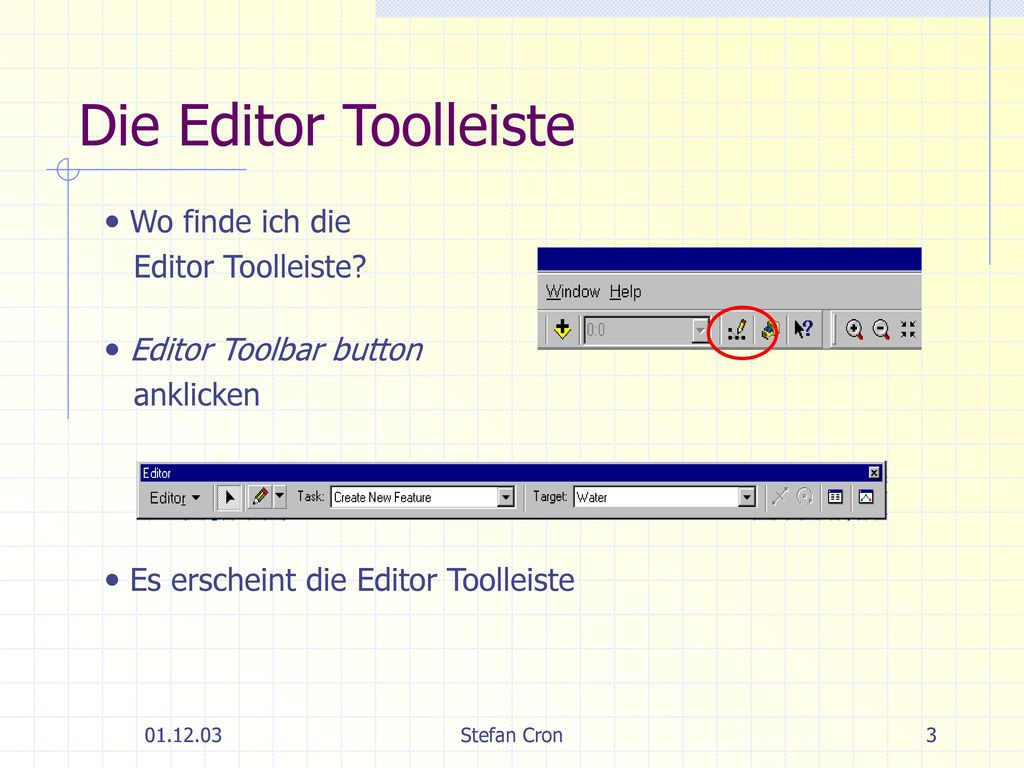

3 Die Editor Toolleiste Wo finde ich die Editor Toolleiste?
Editor Toolbar button anklicken Es erscheint die Editor Toolleiste Stefan Cron

4 Die Editor Toolleiste Target Layer (Ort der Veränderung)
Current Task Drop Down List (Art der Veränderung) Tool Palette (erzeugen eines Sketch) Edit Tool (wählen eines Objekten, verändern der Geometrie) Editor Menu (enthält weitere Funktionen) Stefan Cron

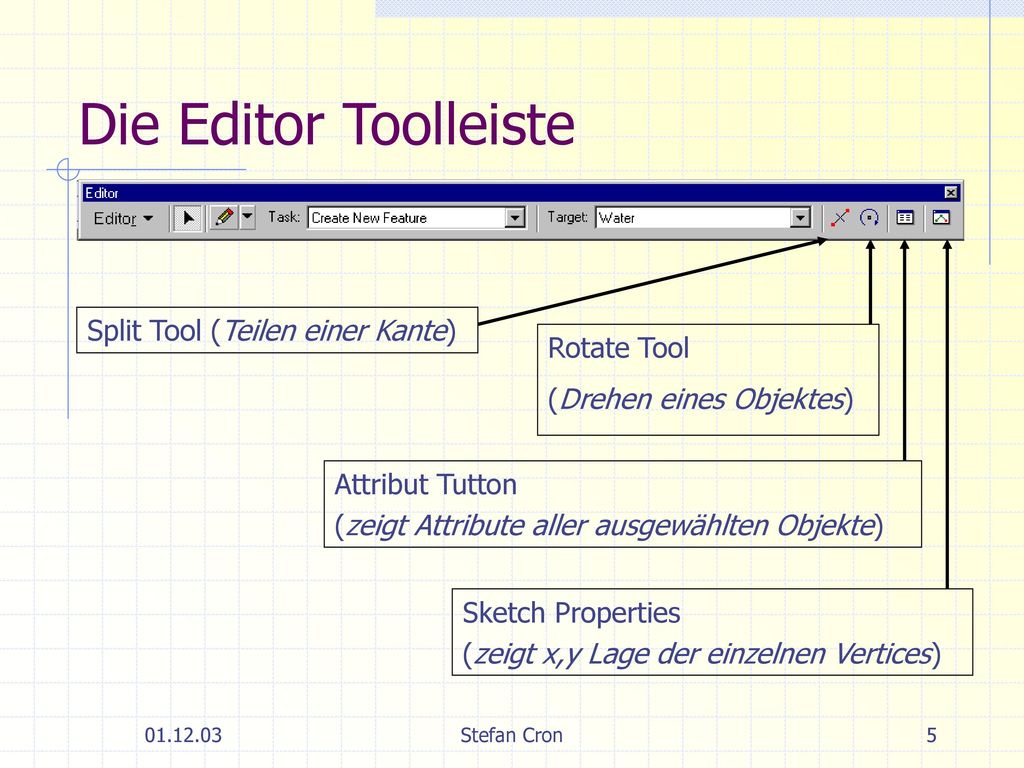

5 Die Editor Toolleiste Split Tool (Teilen einer Kante) Rotate Tool
(Drehen eines Objektes) Attribut Tutton (zeigt Attribute aller ausgewählten Objekte) Sketch Properties (zeigt x,y Lage der einzelnen Vertices) Stefan Cron

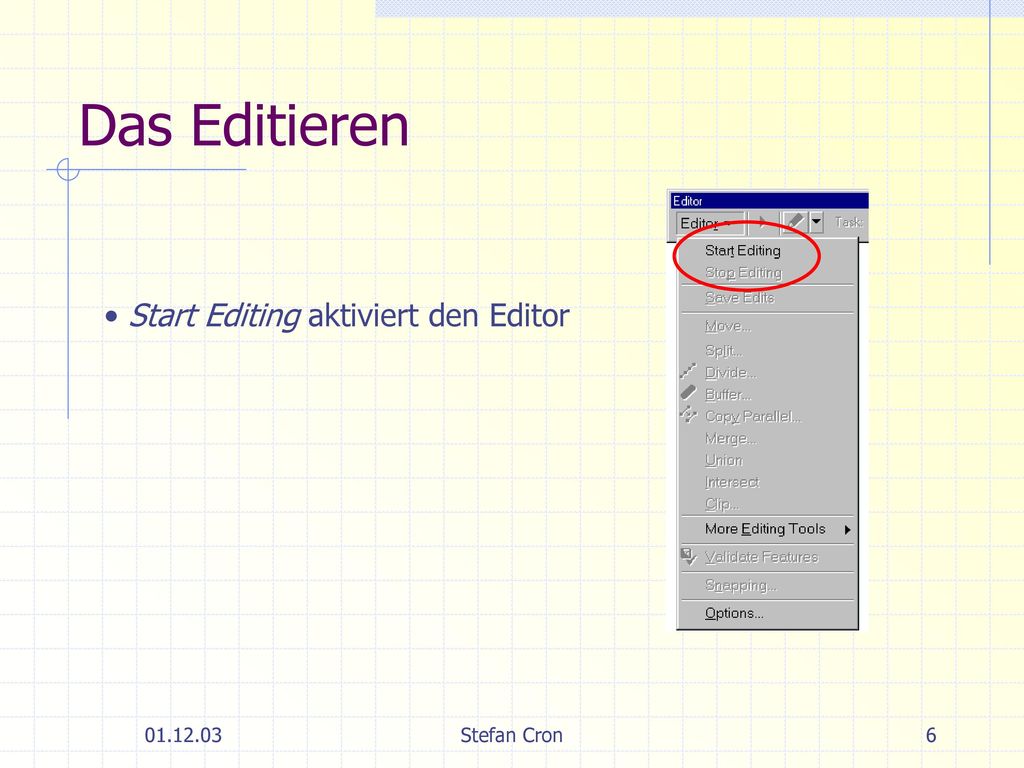

6 Das Editieren Start Editing aktiviert den Editor Stefan Cron

7 Das Editieren Stop Editing beendet und speichert
Save Edits speichert Veränderungen Stefan Cron

8 Editieren der Geometrie
Wichtig beim editieren von Objekten: Auf welchem Layer liegt das Objekt? Layer in Target Layer dropdown list auswählen Objekte werden mit dem Edit tool ausgewählt Stefan Cron

9 Teilen einer Linie Teilen kann auf verschiedene Weise geschehen
Manuell: Linie mit Edit Tool auswählen Split Tool aktvieren Stelle an der geteilt werden soll anklicken Linie wird dort geteilt Attribute werden auf neue Objekte übertragen Stefan Cron

10 Teilen einer Linie Automatisch nach Distanz oder Prozentangabe
Linie mit Edit Tool auswählen Im Editor Menü die Funktion Split auswählen Stefan Cron

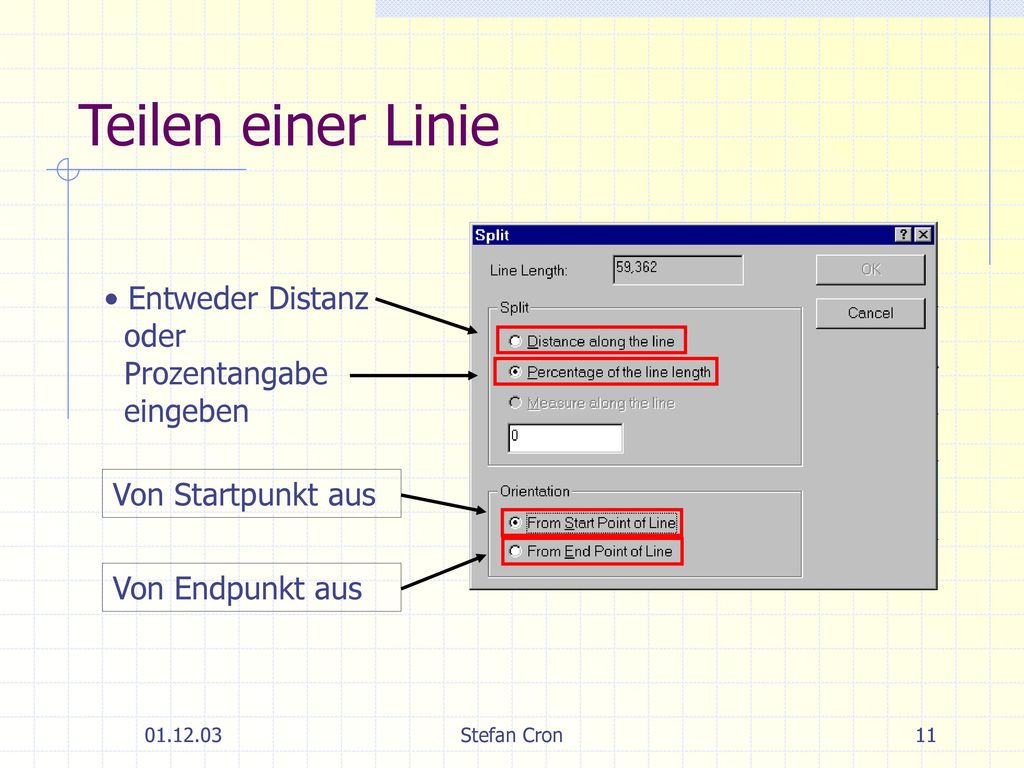

11 Teilen einer Linie Entweder Distanz oder Prozentangabe eingeben
Von Startpunkt aus Von Endpunkt aus Stefan Cron

12 Teilen eines Polygons Polygon mit Edit Tool auswählen
In Task Liste Cut Polygon Feature wählen In Toolpallete Sketch Werkzeug aktivieren Stefan Cron

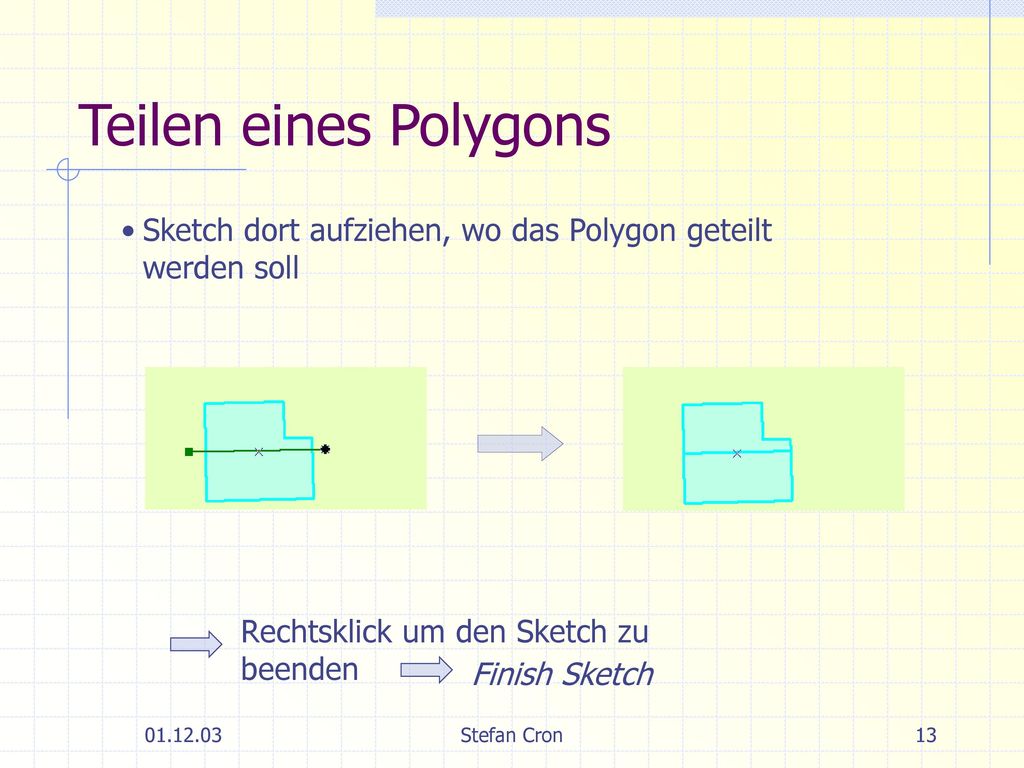

13 Teilen eines Polygons Sketch dort aufziehen, wo das Polygon geteilt werden soll Rechtsklick um den Sketch zu beenden Finish Sketch Stefan Cron

14 Stutzen und Erweitern einer Linie
Stutzen kann auf verschiedene Weise geschehen Angabe der Länge der gestutzten Linie Mit Edit Tool Linie auswählen In Task Liste Modify Featrue wählen Rechtsklick auf der Linie Länge der gestutzten Linie eingeben Stefan Cron

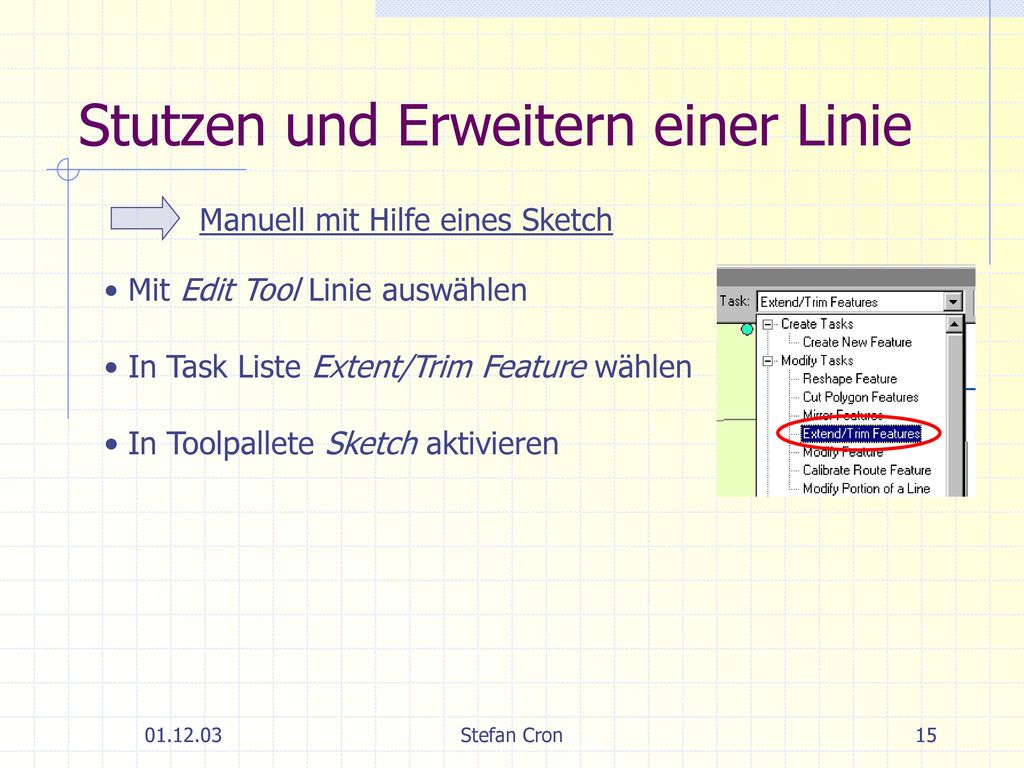

15 Stutzen und Erweitern einer Linie
Manuell mit Hilfe eines Sketch Mit Edit Tool Linie auswählen In Task Liste Extent/Trim Feature wählen In Toolpallete Sketch aktivieren Stefan Cron

16 Stutzen und Erweitern einer Linie
Sketch dort aufziehen, bis wohin gestutzt werden soll Dabei gilt: Sketch von links: stutzt rechst Sketch von rechts: stutzt links Stefan Cron

17 Stutzen und Erweitern einer Linie
Selbe Abfolge wie bei manuellem stutzen Sketch dort aufziehen bis wohin verlängert werden soll Linie wird bis zum Geraden-Schnittpunkt erweitert Stefan Cron

18 Segmentieren einer Linie
Eine Linie lässt sich in gleich große Segmente unterteilen Line mit Edit tool auswählen Im Editor Menü Divide auswählen Stefan Cron

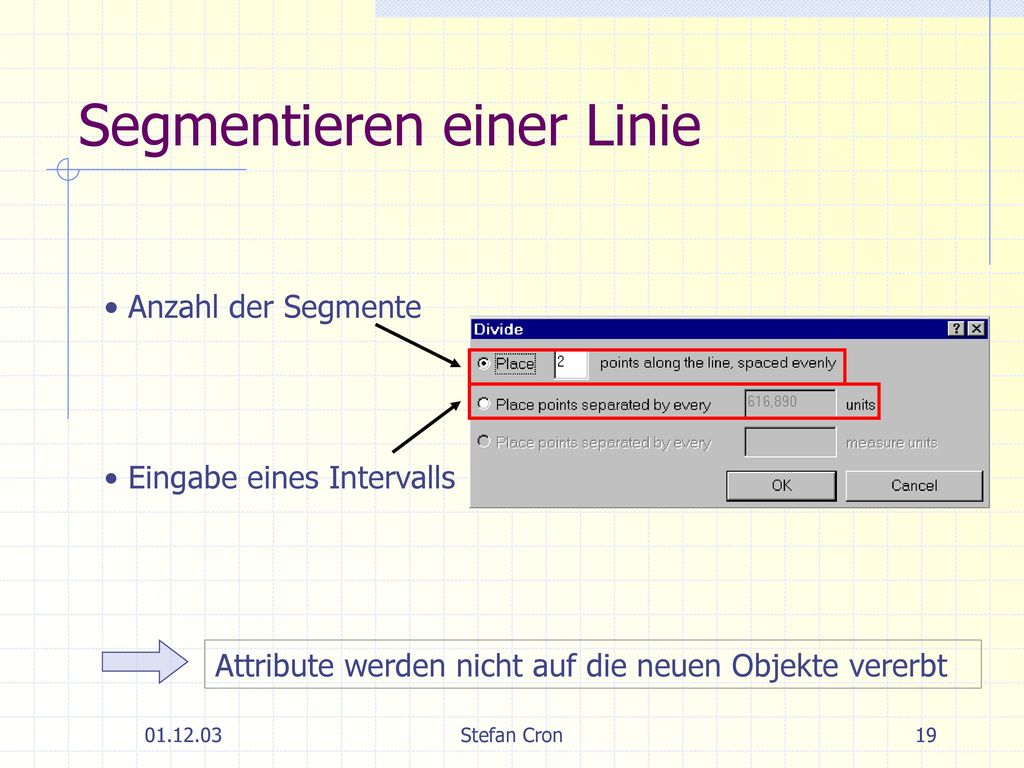

19 Segmentieren einer Linie
Anzahl der Segmente Eingabe eines Intervalls Attribute werden nicht auf die neuen Objekte vererbt Stefan Cron

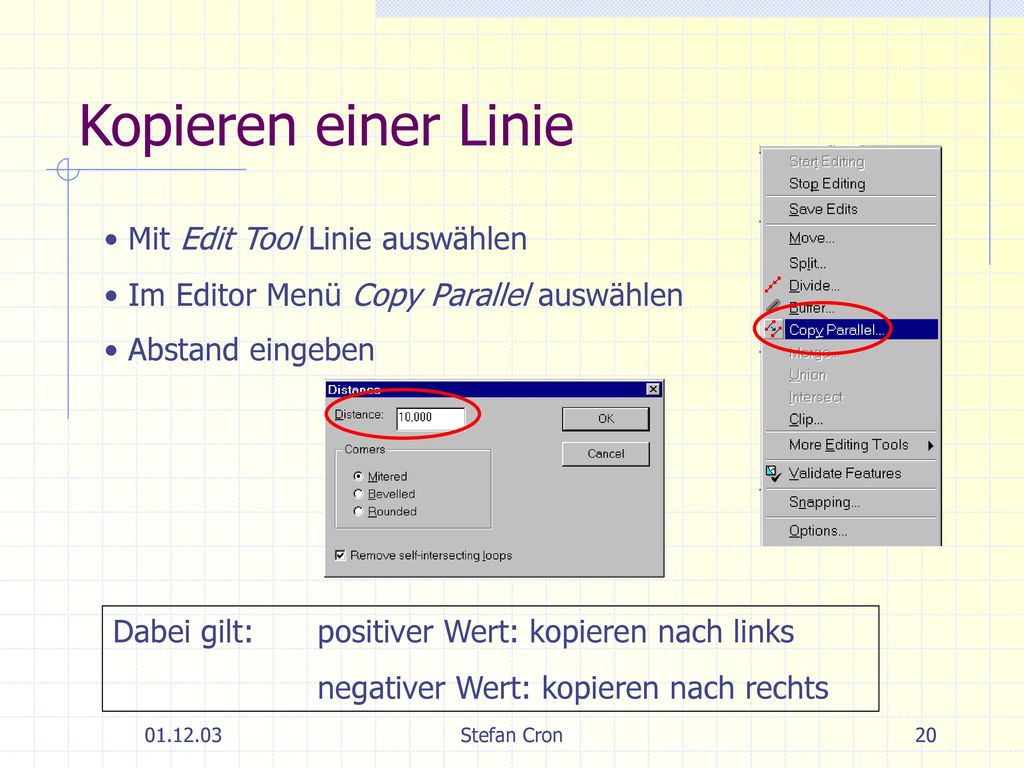

20 Kopieren einer Linie Mit Edit Tool Linie auswählen
Im Editor Menü Copy Parallel auswählen Abstand eingeben Dabei gilt: positiver Wert: kopieren nach links negativer Wert: kopieren nach rechts Stefan Cron

21 Neuformen eines Objektes
Mit Edit Tool Objekt auswählen In Task Liste Reshape Feature auswählen In Toolpallete Sketch aktivieren Neue Form mit Sketch aufziehen Start- und Endvertex auf der selben Seite einer Kante Tipp: Snapping Funktion nutzen Stefan Cron

22 Hinzufügen eines Vertex
Es lassen sich weitere Vertices in eine Linie oder Polygone einfügen Mit Edit Tool Objekt auswählen In Task Liste Modify Feature auswählen Rechtsklick auf die Stelle, an der ein Vertex eingefügt werden soll Stefan Cron

23 Hinzufügen eines Vertex
Insert Vertex aktivieren Neuer Vertex Entfernen eines Vertex erfolgt analog Delete Vertex aktivieren Stefan Cron

24 Verschieben eines Vertex
hat eine Veränderung der Geometrie zur Folge Kann auf verschiedene Weise geschehen Manuell Mit Edit Tool Objekt auswählen Per „Drag and Drop“ Position des Vertex ändern Stefan Cron

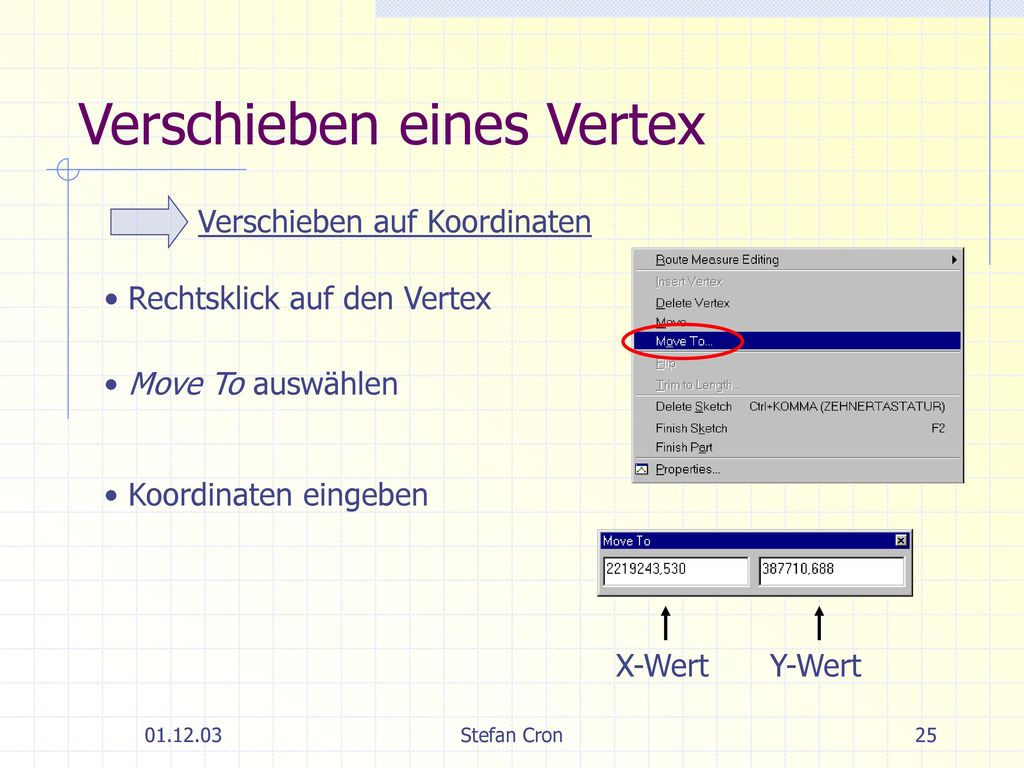

25 Verschieben eines Vertex
Verschieben auf Koordinaten Rechtsklick auf den Vertex Move To auswählen Koordinaten eingeben X-Wert Y-Wert Stefan Cron

26 Verschieben eines Vertex
Verschieben um DX , DY Move auswählen Beträge eingeben DX DY Stefan Cron

27 Verschieben eines Objekts
Mit Edit Tool Objekt aus wählen Per „Drag and Drop“ Objekt verschieben Stefan Cron

28 Spiegeln eines Objekts
Mit Edit Tool Objekt auswählen In Task Liste Mirror Feature anklicken Sketch als Spiegelachse erzeugen Stefan Cron

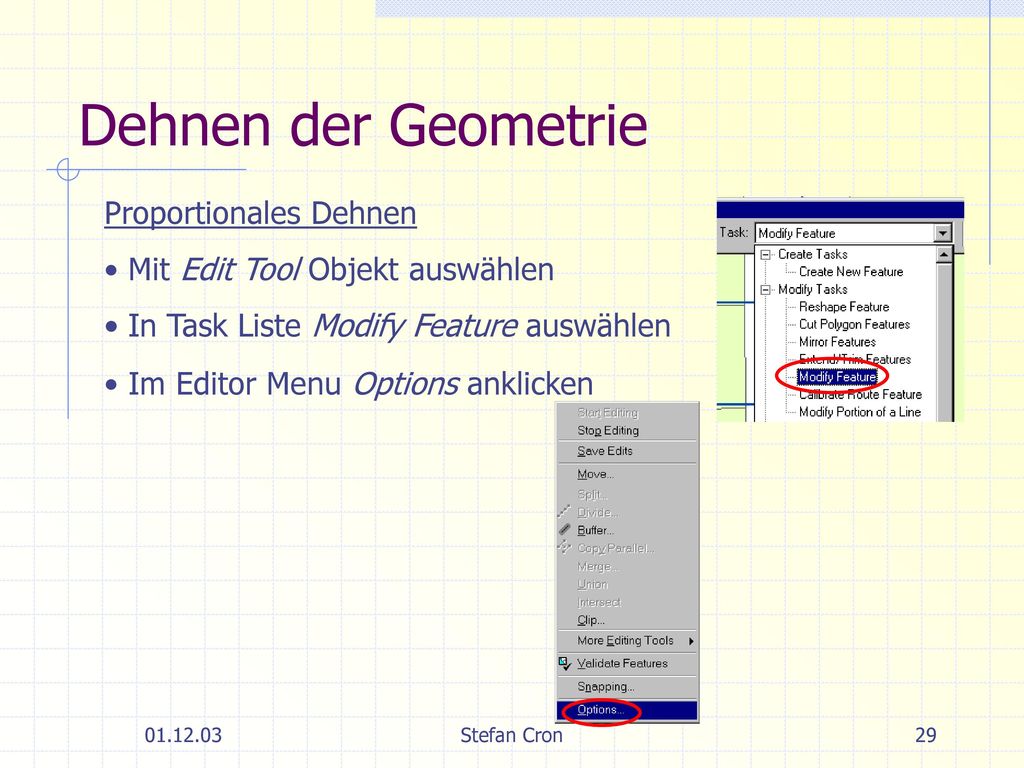

29 Dehnen der Geometrie Proportionales Dehnen
Mit Edit Tool Objekt auswählen In Task Liste Modify Feature auswählen Im Editor Menu Options anklicken Stefan Cron

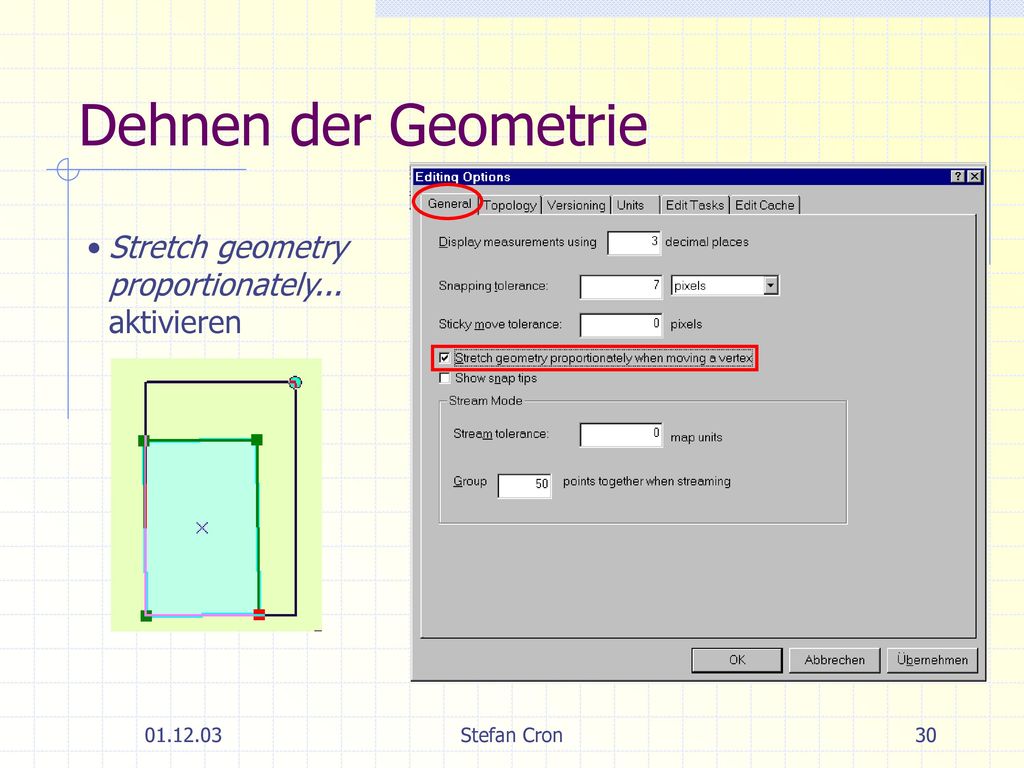

30 Dehnen der Geometrie Stretch geometry proportionately... aktivieren
Stefan Cron

31 Dehnen der Geometrie Unproportion Dehnen Checkbox deaktivieren
Stefan Cron

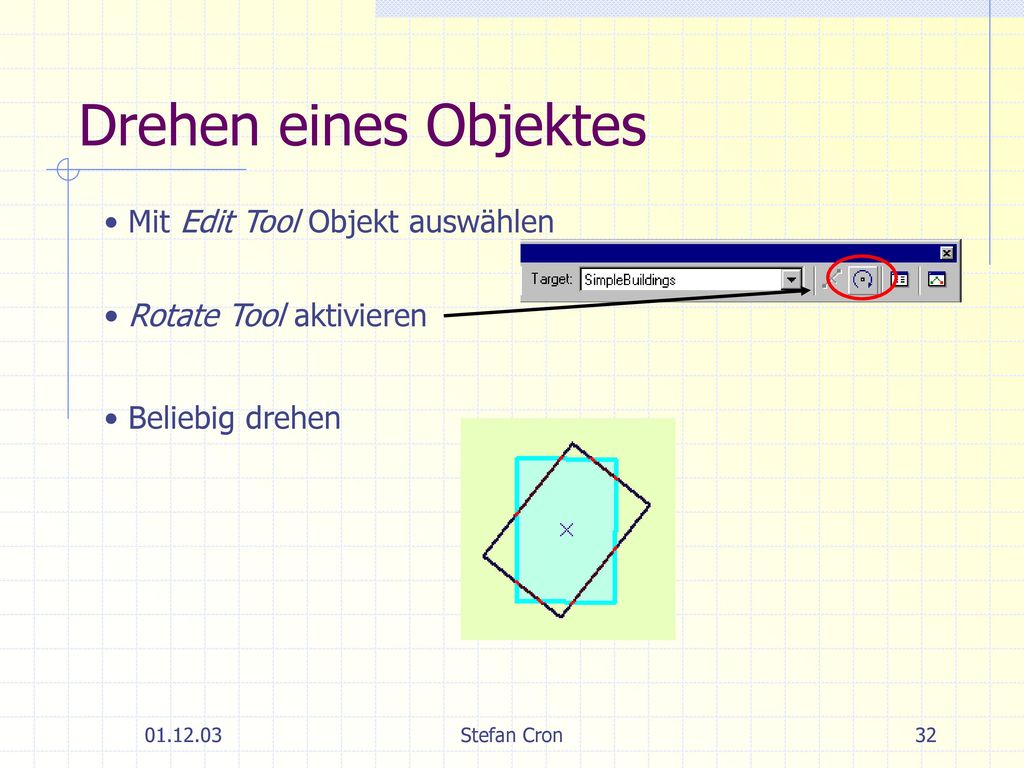

32 Drehen eines Objektes Mit Edit Tool Objekt auswählen
Rotate Tool aktivieren Beliebig drehen Stefan Cron

33 Übungsaufgabe 1 Ändern der Geometrie – Planungsentwurf
Kopiert euch die Geodatabase „V:\stcron\Aufgabe\ Editor Tutorial.mdb“ auf euer Verzeichnis U:\ und öffnet das Dataset „Aufgabe“. Schließt das Gebäude an die Wasserleitung an, indem ihr die vertikal verlaufende Leitung um 250 nach rechts kopiert und augenscheinlich auf die südliche Gebäudeseite stutzt (snapping). [copy parallel,trim feature] Teile die Wasserleitung bei 75% vom Endvertex aus. [divide] Verschiebt die Gebäudeecke auf folgende Koordinaten. X-Wert: , Y-Wert: ,82 Stefan Cron

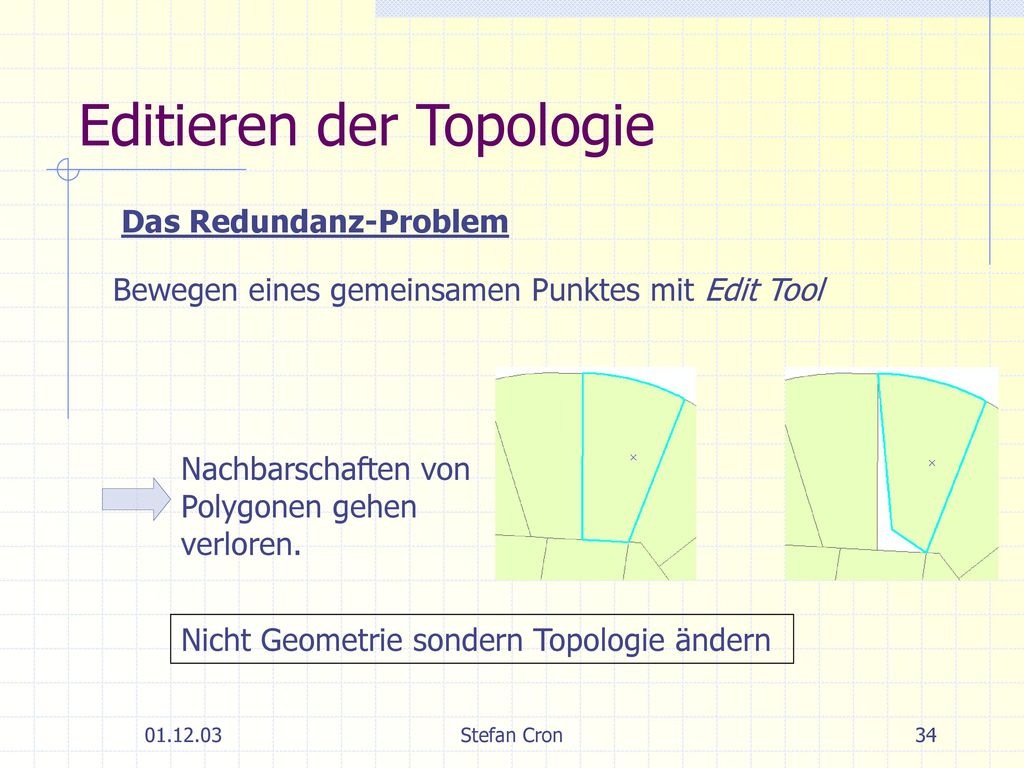

34 Editieren der Topologie
Das Redundanz-Problem Bewegen eines gemeinsamen Punktes mit Edit Tool Nachbarschaften von Polygonen gehen verloren. Nicht Geometrie sondern Topologie ändern Stefan Cron

35 Editieren der Topologie
Öffnen des Topologie Werkzeuges Im Editor Menu More Editing Tools anklicken Topologie auswählen Stefan Cron

36 Editieren der Topologie
Map Topology anklicken Layer auswählen Achtung: Trozdem Target Layer in Editor Tool Leiste angeben Stefan Cron

37 Editieren der Topologie
Topology Edit Tool (wählen einer Kante, verändern der Geometrie) Stefan Cron

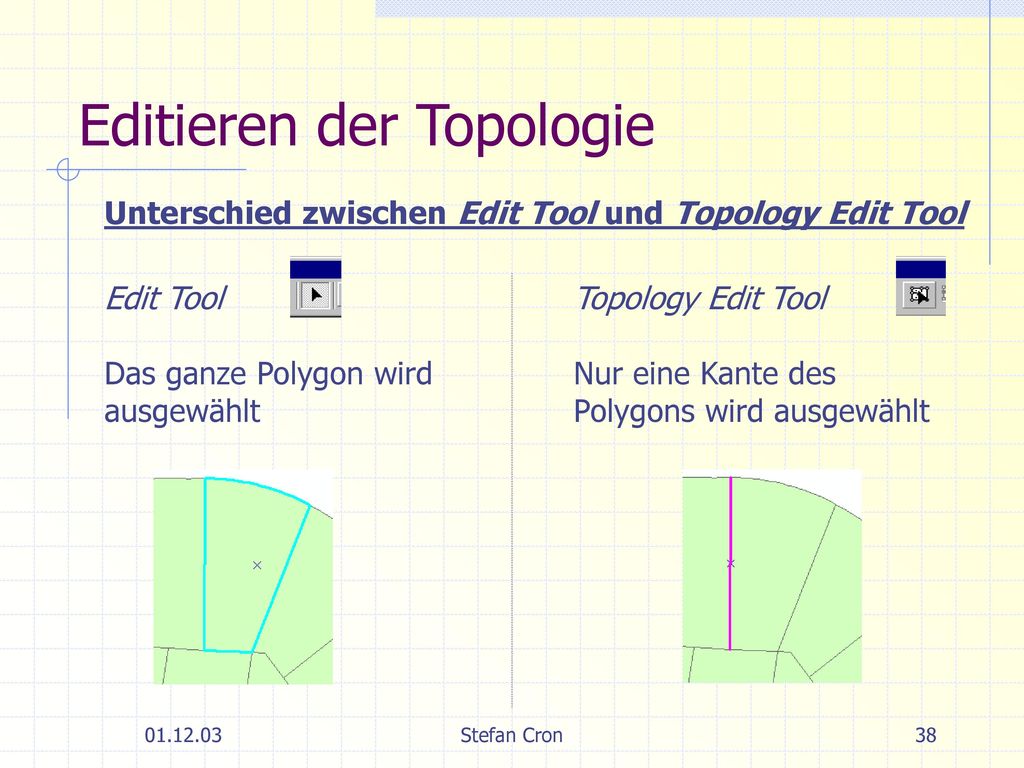

38 Editieren der Topologie
Unterschied zwischen Edit Tool und Topology Edit Tool Edit Tool Das ganze Polygon wird ausgewählt Topology Edit Tool Nur eine Kante des Polygons wird ausgewählt Stefan Cron

39 Bewegen gemeinsamer Elemente
Mit Topology Edit Tool Element wählen In Task liste Modify Edge auswählen Stefan Cron

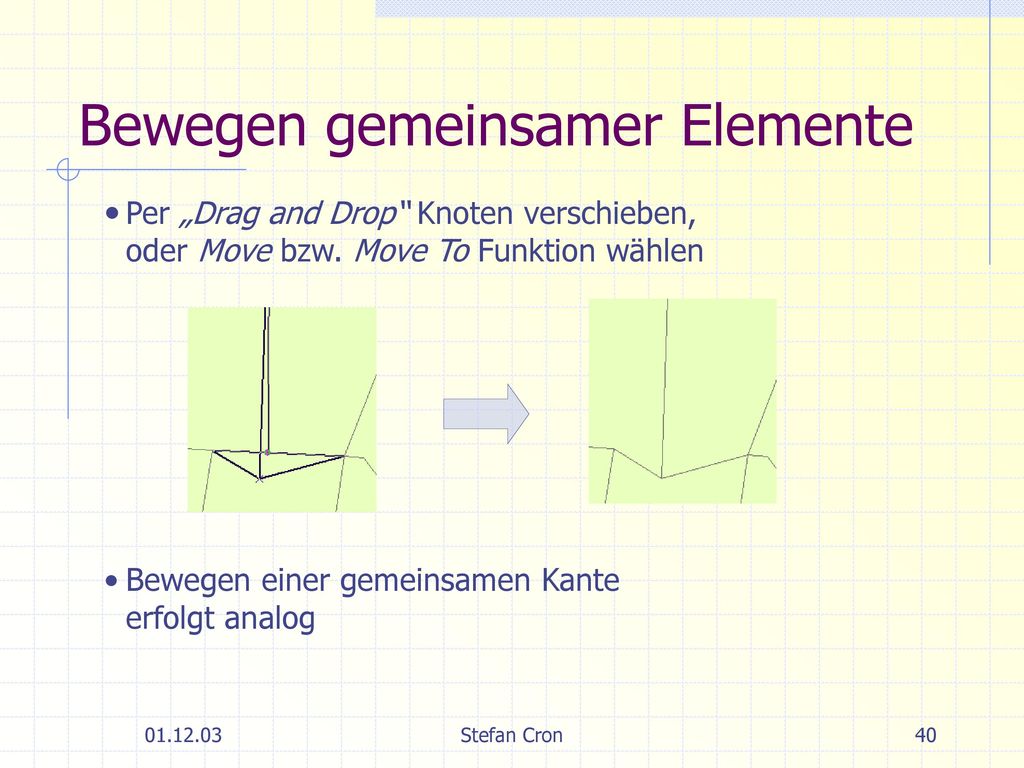

40 Bewegen gemeinsamer Elemente
Per „Drag and Drop“ Knoten verschieben, oder Move bzw. Move To Funktion wählen Bewegen einer gemeinsamen Kante erfolgt analog Stefan Cron

41 Teilen einer Kante Teilen in der Mitte der Kante (Kreuzmarkierung)
Mit Topology Edit Tool Kante wählen Rechtsklick auf Kante Split Edge at Anchor wählen Stefan Cron

42 Teilen einer Kante Automatisch nach Distanz oder Prozentangabe
Split Edge at Distance wählen Entweder Distanz oder Prozentangabe eingeben Von Startpunkt aus Von Endpunkt aus Stefan Cron

43 Neuformen einer Kante Neuformen einer Kante erfolgt analog zum Neuformen eines Objekts (s.o.) Mit Topology Edit tool Kante wählen In Task liste Reshape edge auswählen Neue Form mit Sketch aufziehen Stefan Cron

44 Erzeugen neuer Masche an Kante
In Task liste Auto-Complete Polygon auswählen Sketch aufziehen Tipp: Snapping Funktion nutzen Stefan Cron

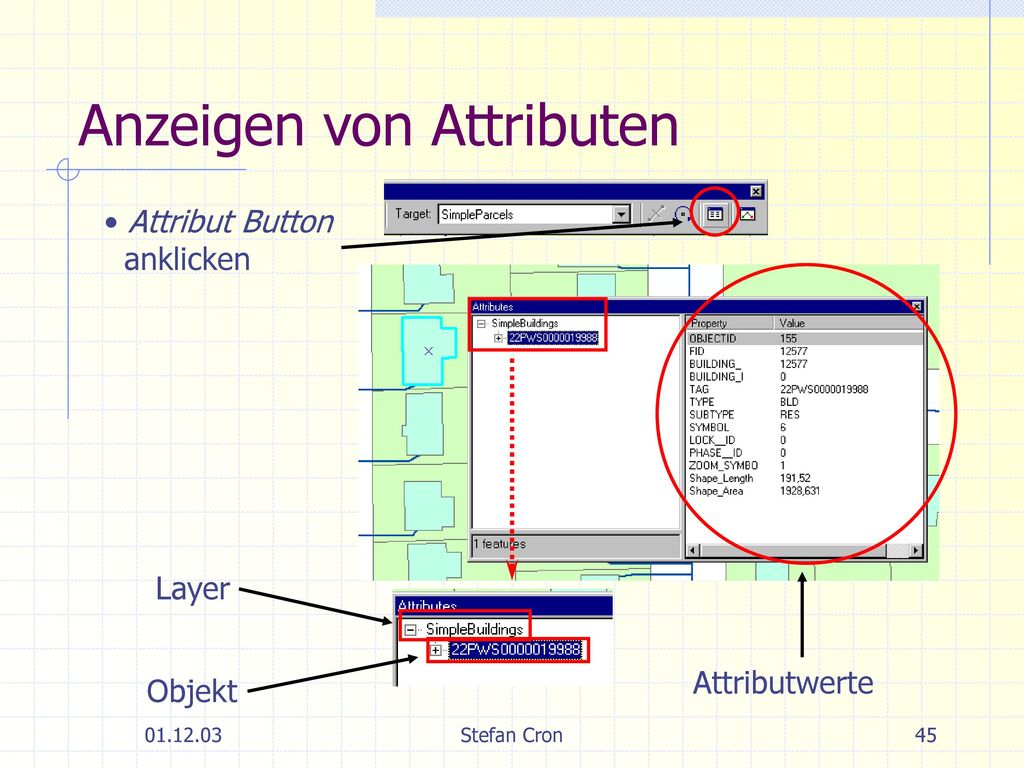

45 Anzeigen von Attributen
Attribut Button anklicken Layer Attributwerte Objekt Stefan Cron

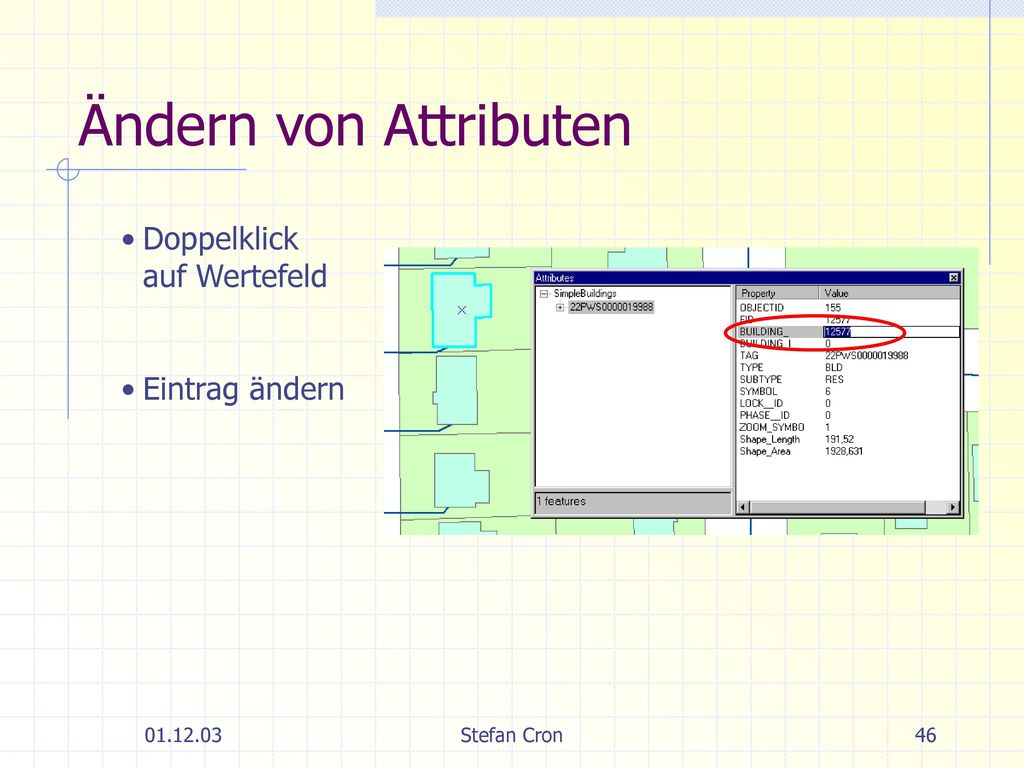

46 Ändern von Attributen Doppelklick auf Wertefeld Eintrag ändern
Stefan Cron

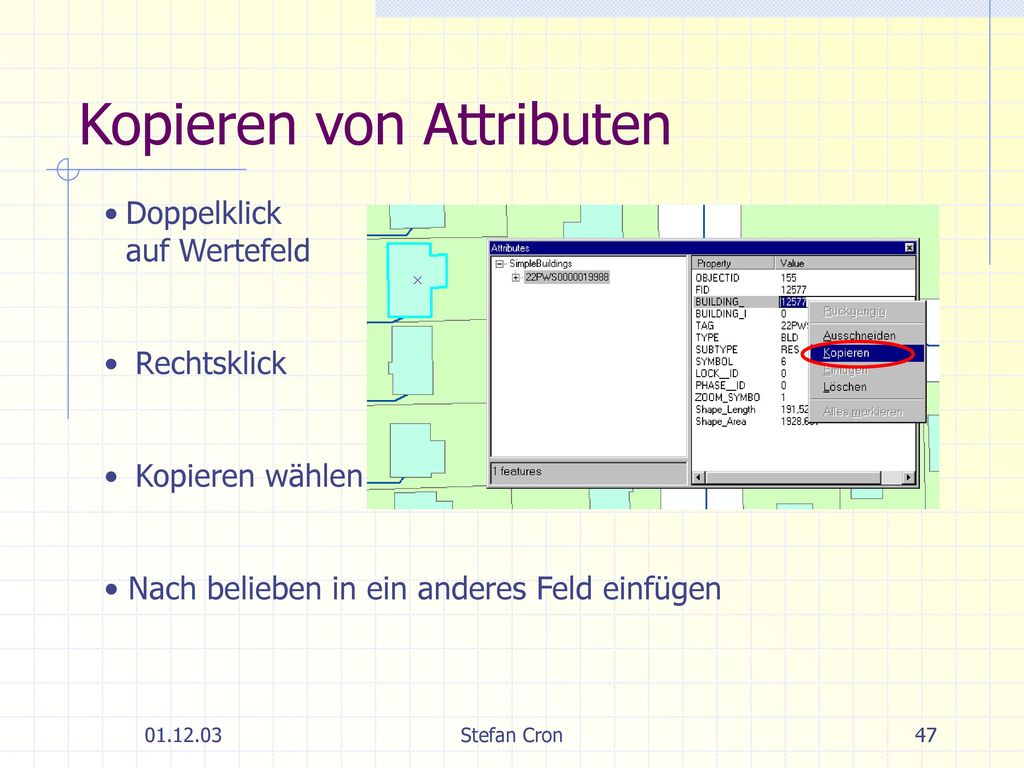

47 Kopieren von Attributen
Doppelklick auf Wertefeld Rechtsklick Kopieren wählen Nach belieben in ein anderes Feld einfügen Stefan Cron

48 Übungsaufgabe 2 Ändern der Attribute Öffnet Dataset „Aufgabe“
ändert das Attribut Parcels_ID des rechten Grundstücks in Otte und die des linken in Müller um. Ändern der Topologie – Grenzausgleich Führt eine augenscheinliche Grenzbegradigung zwischen den beiden Grundstücken durch. [modify edge] Otte kauft Müller die Gartenlaube im Nordteil des Grundstücks ab. Nun soll die gemeinsame Grenze um die Hütte neu verlegt werden. [reshape edge] Stefan Cron

49 Vielen Dank für ihre Aufmerksamkeit und Herzlichen Glückwunsch, Frank
Ende der Präsentation Vielen Dank für ihre Aufmerksamkeit und Herzlichen Glückwunsch, Frank Stefan Cron
