ABB STOTZ-KONTAKT GmbH ABB i-bus® KNX Schaltaktor SA/U1.16.1.1
ABB Stotz-Kontakt GmbH, STO/G, 01/2013 ABB STOTZ-KONTAKT GmbH ABB i-bus® KNX Schaltaktor SA/U © ABB 13 июня 2018 г. | Slide 1
2
ABB i-bus® KNX Schaltaktor SA/U 1.16.1.1
Schaltaktor UP-Variante 1 Schaltaktor-Ausgang 2 Binäreingange (Schalter oder Taster, gemeinsames Bezugspotenzial) Einbau in Gerätedose nach DIN (z.B. 60er Schalterdose) © ABB 13 июня 2018 г. | Slide 2
3

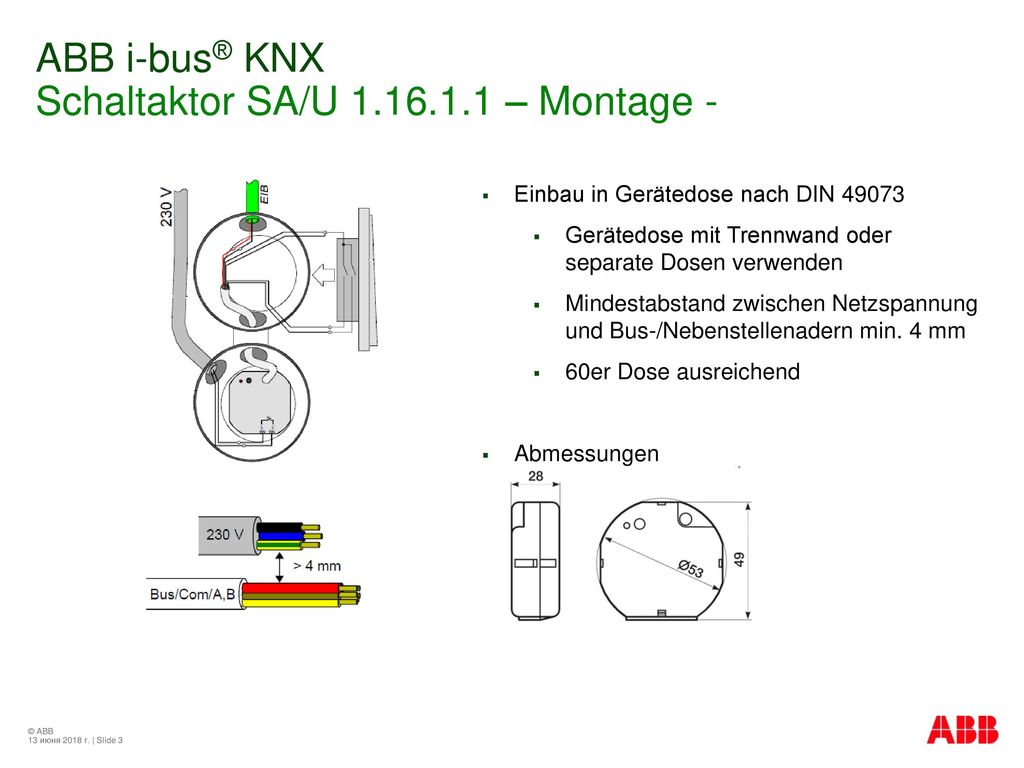

ABB i-bus® KNX Schaltaktor SA/U 1.16.1.1 – Montage -
Einbau in Gerätedose nach DIN 49073 Gerätedose mit Trennwand oder separate Dosen verwenden Mindestabstand zwischen Netzspannung und Bus-/Nebenstellenadern min. 4 mm 60er Dose ausreichend Abmessungen © ABB 13 июня 2018 г. | Slide 3
4
ABB i-bus® KNX Schaltaktor SA/U 1.16.1.1 - Schaltleistung -
1 Schaltausgang 230V (µ - Kontakt) Schaltleistung 16A – AC1 (ohmsche Last) Einschaltstrom 400 A (20ms) Glühlampe 2.500W NV-Halogenlampen gewickelter Trafo VA Elektronischer Trafo W Kapazitive Last 10A max. 104µF © ABB 13 июня 2018 г. | Slide 4
5
ABB i-bus® KNX Schaltaktor SA/U 1.16.1.1 – Softwarefunktion -
Softwarefunktion (ETS ohne PowerTool) Öffner / Schließer parametrierbar Verhalten bei KNX Busspannungsausfall und -wiederkehr parametrierbar Eine Zusatzfunktion Logikfunktion (1 Gatter und / oder mit Rückführung) Sperrfunktion (1 Bit) Zwangsstellung (2 Bit) Rückmeldung invertierbar Zeitfunktion Einschalt- und / oder Ausschaltverzögerung (Treppenlichtfunktion) © ABB 13 июня 2018 г. | Slide 5
6
ABB i-bus® KNX Schaltaktor SA/U 1.16.1.1 – Binäreingang -
2 Binäreingänge (gemeinsames Bezugspotenzial) Steuerleitung YY6x0,6 Leitungslänge max. 5 m Schleifenwiderstand max. 2 kΩ Abtastspannung 19 V DC (Dauersignal) Softwarefunktion (ETS ohne PowerTool) Schalten / Dimmen / Jalousie und Wertgeber Sperren einzelner Eingänge Verhalten bei KNX Wiederkehr für jeden Eingang parametrierbar Zwei unabhängige Schaltobjekte je Eingang © ABB 13 июня 2018 г. | Slide 6
7
ABB i-bus® KNX Schaltaktor SA/U 1.16.1.1 – Bestelldaten -
Aktuelle Preise und weitere Technische Daten zu dem Produkt finden sie auf unserer Homepage Gebäude-Systemtechnik © ABB 13 июня 2018 г. | Slide 7
8
© ABB STOTZ-KONTAKT GmbH
2CDC N0101 | Seite 8
