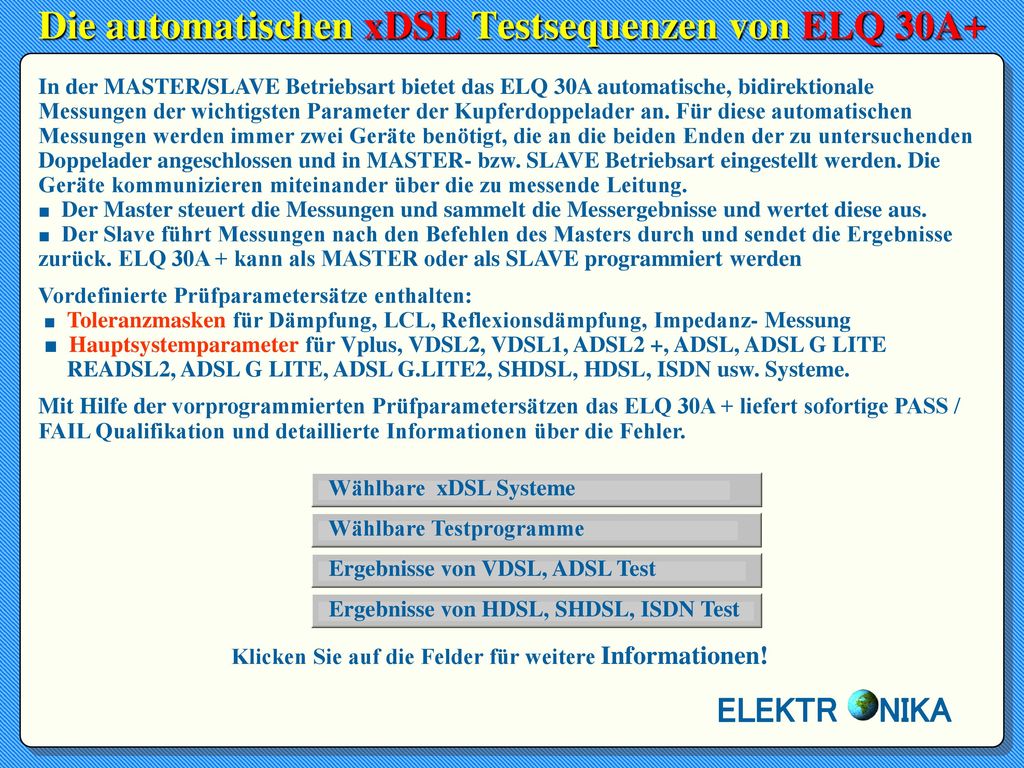

1 Die automatischen xDSL Testsequenzen von ELQ 30A+
In der MASTER/SLAVE Betriebsart bietet das ELQ 30A automatische, bidirektionale Messungen der wichtigsten Parameter der Kupferdoppelader an. Für diese automatischen Messungen werden immer zwei Geräte benötigt, die an die beiden Enden der zu untersuchenden Doppelader angeschlossen und in MASTER- bzw. SLAVE Betriebsart eingestellt werden. Die Geräte kommunizieren miteinander über die zu messende Leitung. ■ Der Master steuert die Messungen und sammelt die Messergebnisse und wertet diese aus. ■ Der Slave führt Messungen nach den Befehlen des Masters durch und sendet die Ergebnisse zurück. ELQ 30A + kann als MASTER oder als SLAVE programmiert werden Vordefinierte Prüfparametersätze enthalten: ■ Toleranzmasken für Dämpfung, LCL, Reflexionsdämpfung, Impedanz- Messung ■ Hauptsystemparameter für Vplus, VDSL2, VDSL1, ADSL2 +, ADSL, ADSL G LITE READSL2, ADSL G LITE, ADSL G.LITE2, SHDSL, HDSL, ISDN usw. Systeme. Mit Hilfe der vorprogrammierten Prüfparametersätzen das ELQ 30A + liefert sofortige PASS / FAIL Qualifikation und detaillierte Informationen über die Fehler. Wählbare xDSL Systeme Wählbare Testprogramme Ergebnisse von VDSL, ADSL Test Ergebnisse von HDSL, SHDSL, ISDN Test Klicken Sie auf die Felder für weitere Informationen! ELEKTR NIKA

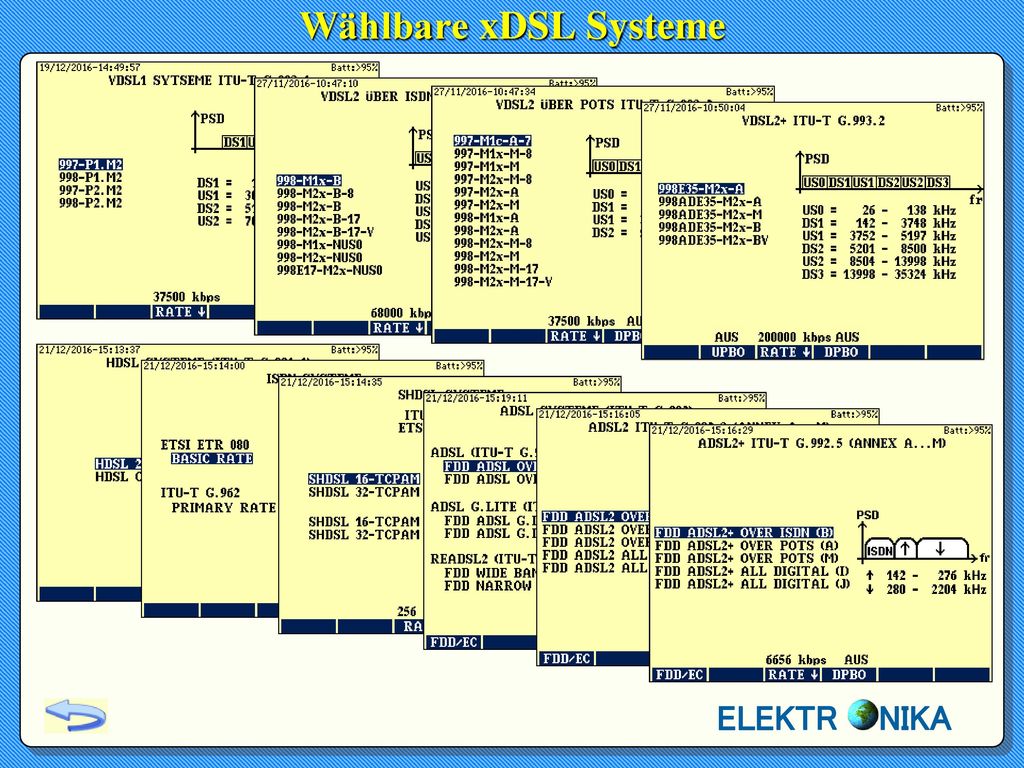

2 Wählbare xDSL Systeme ELEKTR NIKA

3 Wählbare Testprogramme
Kurzprogramm bedeutet Messung von: ■ Dämpfung ■ Geräusch Bemerkung: Die Dämpfung- und Geräusch-Messung ist unbedingt nötig zur Berechnung der Datenrate Langprogramm bedeutet Messung von: ■ Dämpfung ■ Geräusch ■ Refl. Dämpfung ■ Impedanz ■ Unsymmetrie Freiprogramm bedeutet : Freie Kombination der Messungen ELEKTR NIKA

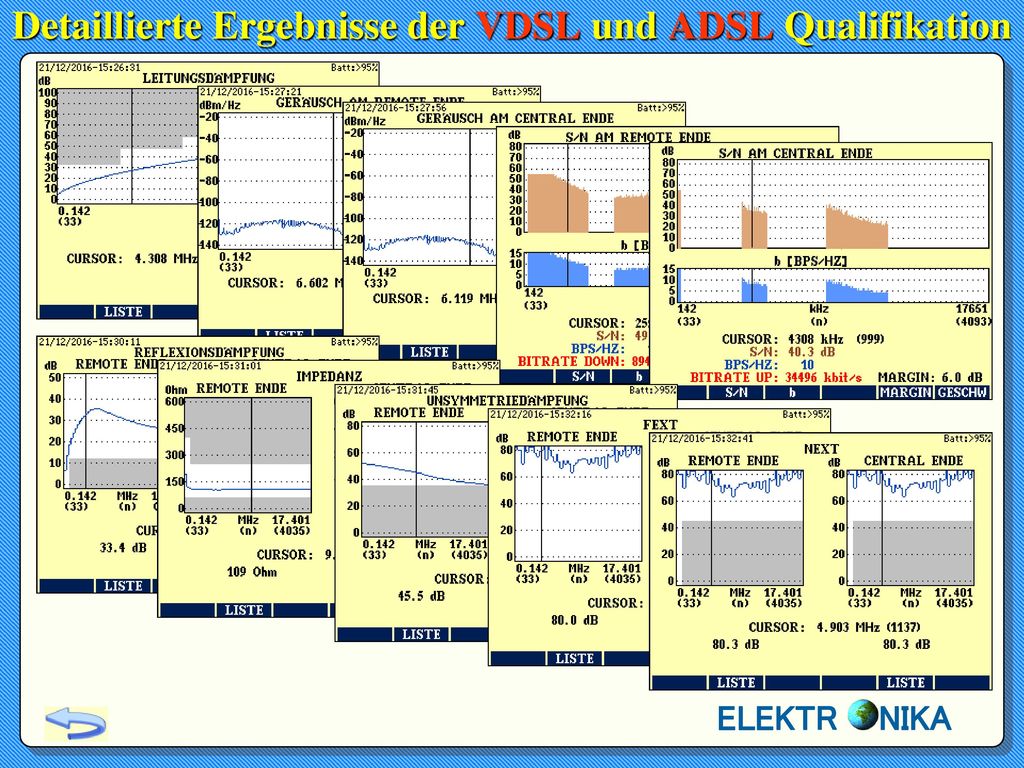

4 Detaillierte Ergebnisse der VDSL und ADSL Qualifikation
ELEKTR NIKA

5 Detaillierte Ergebnisse der SHDSL, HDSL und ISDN Qualifikation
ELEKTR NIKA

6 Vielen Dank für Ihre Aufmerksamkeit !
