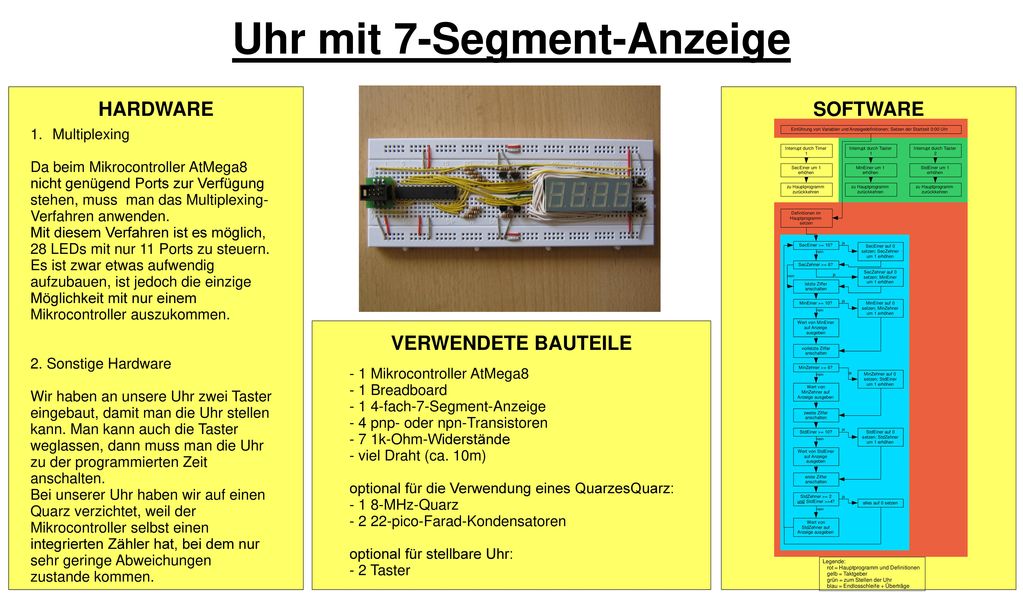

Uhr mit 7-Segment-Anzeige
HARDWARE HARDWARE 1. Multiplexing Da beim AtMega8 nicht genügend Ports für die einzelnen Segmente besteht 2. Sonstige Hardware SOFTWARE Multiplexing Da beim Mikrocontroller AtMega8 nicht genügend Ports zur Verfügung stehen, muss man das Multiplexing-Verfahren anwenden. Mit diesem Verfahren ist es möglich, 28 LEDs mit nur 11 Ports zu steuern. Es ist zwar etwas aufwendig aufzubauen, ist jedoch die einzige Möglichkeit mit nur einem Mikrocontroller auszukommen. 2. Sonstige Hardware Wir haben an unsere Uhr zwei Taster eingebaut, damit man die Uhr stellen kann. Man kann auch die Taster weglassen, dann muss man die Uhr zu der programmierten Zeit anschalten. Bei unserer Uhr haben wir auf einen Quarz verzichtet, weil der Mikrocontroller selbst einen integrierten Zähler hat, bei dem nur sehr geringe Abweichungen zustande kommen. VERWENDETE BAUTEILE - 1 Mikrocontroller AtMega8 - 1 Breadboard - 1 4-fach-7-Segment-Anzeige - 4 pnp- oder npn-Transistoren - 7 1k-Ohm-Widerstände - viel Draht (ca. 10m) optional für die Verwendung eines QuarzesQuarz: - 1 8-MHz-Quarz pico-Farad-Kondensatoren optional für stellbare Uhr: - 2 Taster
