Maschinenschulung AF 300 CAM V15

Präsentation zum Thema: "Maschinenschulung AF 300 CAM V15"—  Präsentation transkript:

1 Maschinenschulung AF 300 CAM V15
Konfiguration Aluminium

2 Konfiguration Staubabsaugung ein- oder ausschalten
Durch Auswahl des Maschinenmodells, wird der Kollisionsbereich zwischen Maschine, Spannböcken und Profil geändert. Ohne Mit Absaugung

3 Konfiguration Globale Einstellungen Sprachen der Software
Farben in der BG-Programmierung Bei Computern mit einer alten Grafikkarte.(Bürorechner)

4 Konfiguration Pfade & Organisation Hier werden die Pfade eingestellt,
aus denen die Daten gelesen werden Hier kann die Einlegeposition des Profils bestimmt werden, soll die A- Achse beim Einlegen in eine schräge Lage geschwenkt werden, bitte hier einen Winkel eingeben (z.B. -30°).

5 Konfiguration Optimierung
Einstellungen haben einen direkten Einfluss auf den Arbeitsablauf der Maschine: Werte sind Richtwerte und sollten bei Inbetriebnahme oder nach einem Update der Maschine geprüft werden. Es kann Notwendig sein, diese Werte zu verändern. z.B. bei der Stahlbearbeitung sollten bei der Werkzeug-Optimierung Die Werte auf 100% gestellt werden.

6 Konfiguration Spannermanagement
Einstellungen haben einen direkten Einfluss auf die Spannerposition bzw. Optimierung. Werte sind Richtwerte und sollten bei Inbetriebnahme oder nach einem Update der Maschine geprüft werden. Es kann Notwendig sein, diese Werte zu verändern.

7 Konfiguration NC Einstellungen haben einen direkten Einfluss den Arbeitsablauf. Die Anzahl der Bearbeitungsschritte wird nach der Schnitttiefe der Werkzeuge berechnet. Ab drei Spannern auf einem Profil, wird beim verschieben, mit nur einem Spanner gehalten. Damit die Werkzeuge die Profilwandung vollständig durchdringen. Umschaltung Gleich / Gegenlauffräsen (für das Einlesen von Dateien).

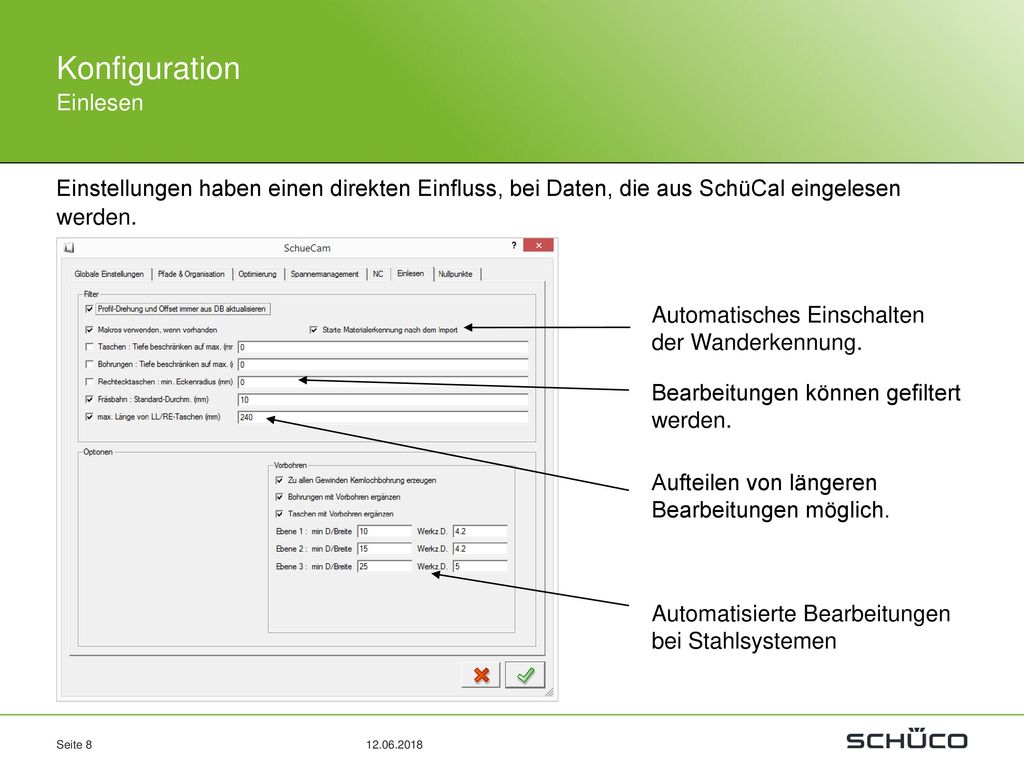

8 Konfiguration Einlesen
Einstellungen haben einen direkten Einfluss, bei Daten, die aus SchüCal eingelesen werden. Automatisches Einschalten der Wanderkennung. Bearbeitungen können gefiltert werden. Aufteilen von längeren Bearbeitungen möglich. Automatisierte Bearbeitungen bei Stahlsystemen

9 Konfiguration Nullpunkte
Einstellungen der Nullpunkte Die Verbreiterung der Spann- böcke muss bei Entnahme der 55 mm Blöcke deaktiviert bzw. bei der Montage der Blöcke wieder aktiviert werden. 1= Block montiert / 0= Block nicht montiert

10 Daten sichern und Verschicken
Zur Datenprüfung, kann hier der aktuelle Stand der Software gesichert werden, zur Prüfung können Sie uns diese Datei per Mail schicken.
