1 Elektronischer Zylinder CELx/x Montage und Verlängerung
Michael Hess/ STO-G / Elektronischer Zylinder CELx/x Montage und Verlängerung © STO/G - Slide 1

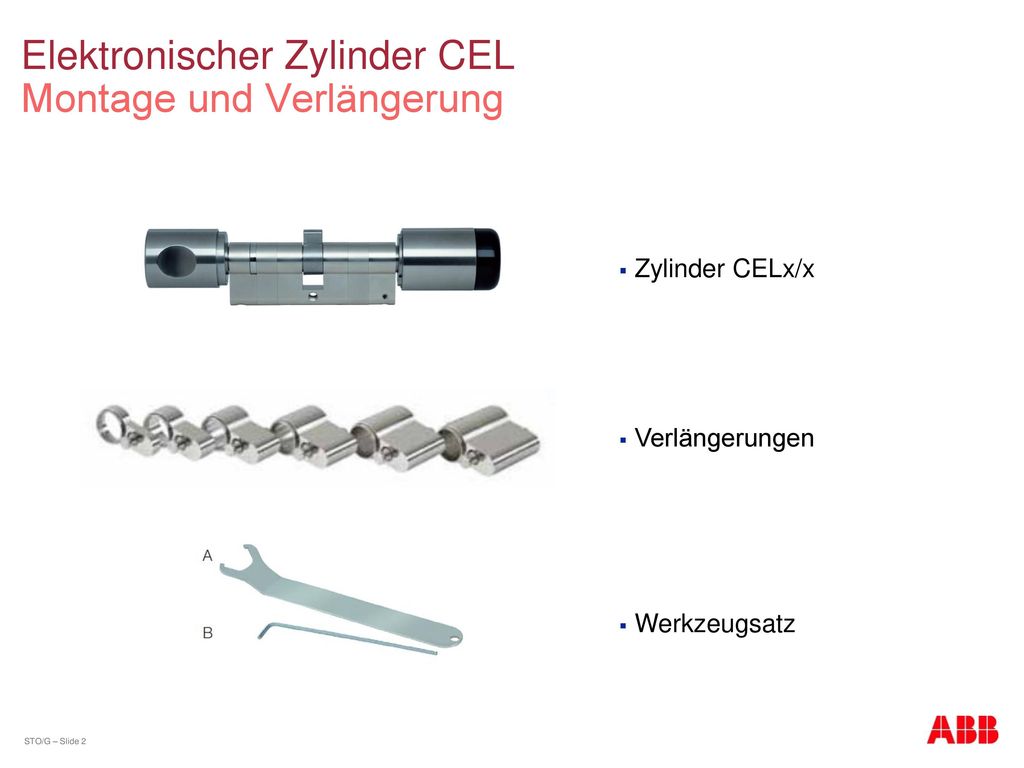

2 Elektronischer Zylinder CEL Montage und Verlängerung
Zylinder CELx/x Verlängerungen Werkzeugsatz STO/G – Slide 2

3 Elektronischer Zylinder CEL Verlängerungsmöglichkeiten
Verlängerungsstücke sind von 5 – 30 mm erhältlich, wobei folgende Vorgaben nicht überschritten werden dürfen: Max. Verlängerung innen: 20 mm Max. Verlängerung außen: 30 mm Max. Gesamtlänge: 90 mm (d. h. Grundlänge von 60 mm darf um insgesamt 30 mm verlängert werden). STO/G – Slide 3

4 Elektronischer Zylinder CEL Bestandteile
STO/G – Slide 4

5 Elektronischer Zylinder CEL Demontage Außenknauf
Drei Gewindestifte unter Haltering lösen Den Haltering (15a) soweit drehen, bis der erste Gewindestift sichtbar wird. Nun den Gewindestift mit dem Inbusschlüssel lösen (Die Schrauben lassen sich nicht ganz herausschrauben). Die weiteren zwei Gewindestifte nach gleichem Prinzip lösen. Dazu muss der Haltering um jeweils 120° gedreht werden, bis die weiteren Gewindestifte sichtbar sind. Jetzt kann der Außenknauf abgenommen werden. Demontierter Außenknauf STO/G – Slide 5

6 Elektronischer Zylinder CEL Einbau in Tür
STO/G – Slide 6

7 Elektronischer Zylinder CEL Innenkappe demontieren und Batterie einsetzen
STO/G – Slide 7

8 Elektronischer Zylinder CELx/x Verlängerungen (1)
Die Stärke von Türblättern kann sehr variieren, deshalb gibt es Schließzylinder immer in unterschiedlichen Abmessungen. Der CELx/x wird ab Werk mit einem Maß von 30mm innen und 30mm außen geliefert (gemessen von Mitte Stulpschraube bis Außenkante Türblatt bzw. Türschild). Die Konstruktion des CEL mit einer Teleskopachse erlaubt es, den Zylinder vor Ort bis auf 90 mm zu verlängern. STO/G – Slide 8

9 Elektronischer Zylinder CELx/x Verlängerungen (2)
SafeKey CEL wird ab Werk in 30/30 ausgeliefert, d. h. das Maß zwischen Stulpschraube und Türkanten außen/innen beträgt jeweils 30 mm. Durch verschiedene Verlängerungsstücke lässt sich der Zylinder vor Ort in 5 mm-Schritten auf max. 90 mm Gesamtlänge verlängern. Verlängerungsstücke sind von 5 – 30 mm erhältlich, wobei folgende Vorgaben nicht überschritten werden dürfen: Max. Verlängerung innen: 20 mm Max. Verlängerung außen: 30 mm Max. Gesamtlänge: 90 mm (d. h. Grundlänge von 60 mm darf um insgesamt 30 mm verlängert werden). Für die Demontage/Montage ist ein Werkzeugsatz erforderlich. STO/G – Slide 9

10 Elektronischer Zylinder CEL Außenseite demontieren und verlängern
Adapterhülse Fixierring Außenseite Verlängerung mit Gewindestift STO/G – Slide 10

11 Elektronischer Zylinder CEL Innenseite verlängern (1)
Dazu muss zunächst der Zylinderkörper mit Schließnase entfernt werden STO/G – Slide 11

12 Elektronischer Zylinder CEL Innenseite verlängern (2)
Grundbolzen entfernen Verlängerungsbolzen reinschrauben Verlängerung aufsetzen und Zylinderkörper wieder verschrauben STO/G – Slide 12

13 Elektronischer Zylinder CEL Montage Außenseite
STO/G – Slide 13

14 Elektronischer Zylinder CEL Außenknauf wieder montieren
Nach Einbau in die Tür kann der Außenknauf montiert werden. Fertig! STO/G – Slide 14

15 STO/G – Slide 15
