1 Dennis Kempin, Peter Schumacher, Gernot Ziegler, Tobias Rick
Interactive Particle Tracing with Cumulative Blood Damage Computation for Ventricular Assist Devices Dennis Kempin, Peter Schumacher, Gernot Ziegler, Tobias Rick Bedanken und Begrüßung Hiwi Projekt vorstellen Kurzen prägnanten Namen

2 Abstract Worum geht es? Particle Tracing - kein Fremdwort
Visualisieren von Strömungsfeldern

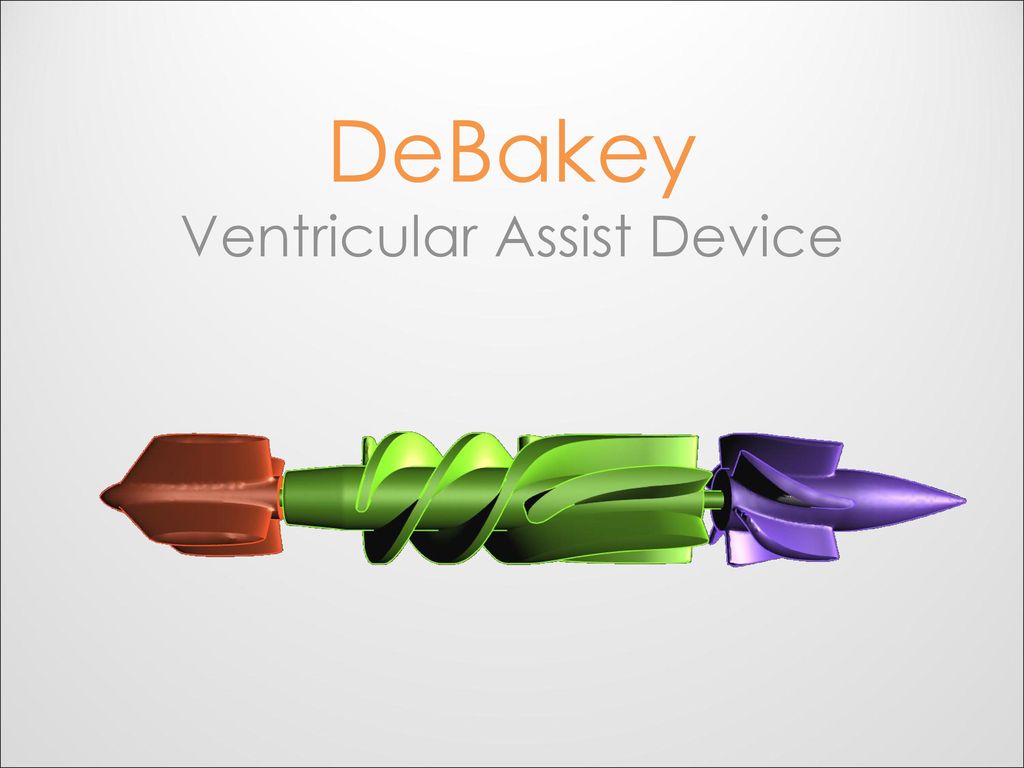

3 DeBakey Ventricular Assist Device
Anwendung: Projekt vom VR DeBakey Ventricular Assist Device. Turbine = Blutpumpe

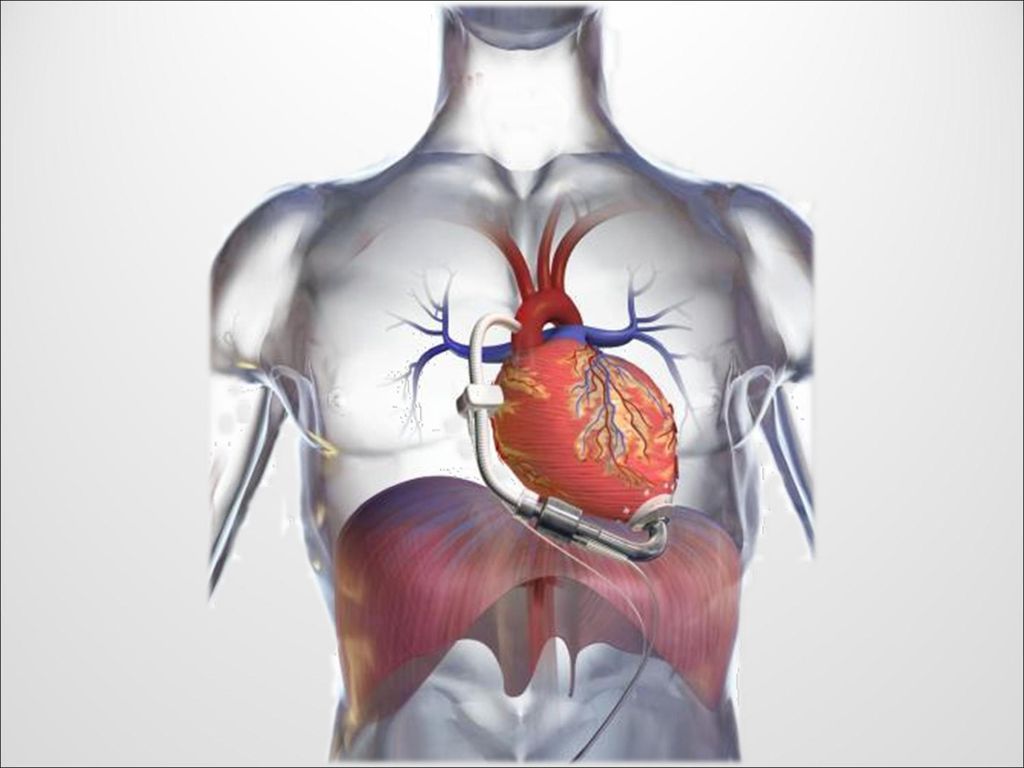

4 Ans Herz anfügen Herz unterstützen Wartezeit überbrücken

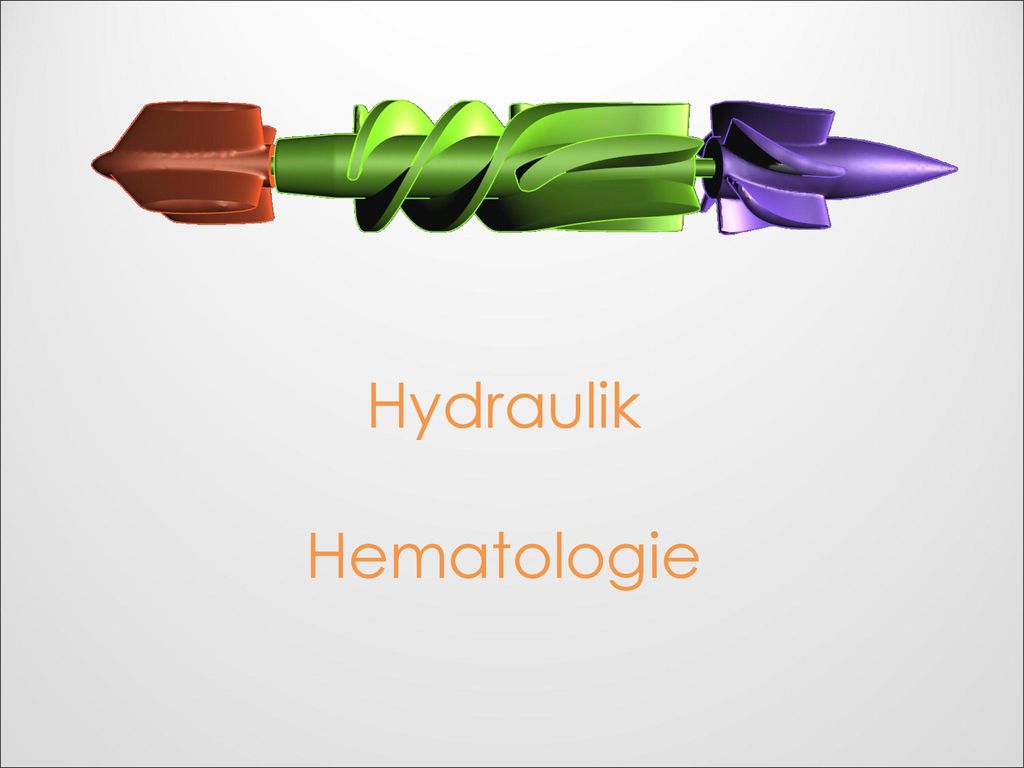

5 Hydraulik Hematologie Zwei Designaspekte Hydraulisch: Geschwindigkeit
Hematologisch: Blut ist nicht irgend eine flüssigkeit Rote Blutzellen sind empfindlich Krafteinwirkung = Schädigung = Hämolyse = Vergiftung/Herzversagen Will man vermeiden -> Optimieren mit Modellen

6 Motivation? Warum arbeiten wir an diesem Projekt?
Interessante Anwendung -> Hiwi Projekt Technische Motivation

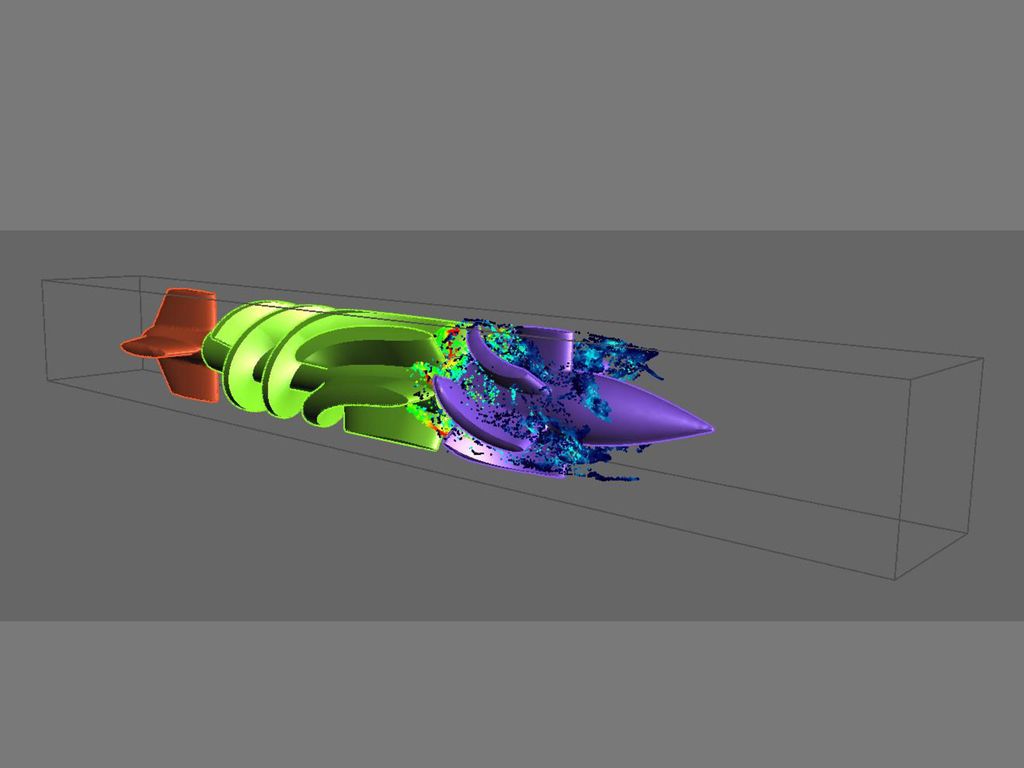

7 Hydraulik -> einfach
Problematisch: Hämatologischen Eigenschaften Wegen: komplexe Berechnungen

8 Arora et al Hentschel et al A Tensor-Based Measure
for Estimating Blood Damage Hentschel et al Interactive blood damage analysis for ventricular assist devices Zwei Veröffentlichungen Arora et al: Blutschädigungsmodell Heentschel et al: VAD Software Nachteil: Offline Vorberechnungen -> Kein interaktives Einfügen von Partikeln.

9 Fully interactive particle seeding
Goal: Fully interactive particle seeding Ziel:Interaktives einfügen von Partikeln Nicht nur auf HPC Hardware, sondern auch skalierbar auf Desktop PCs. Problem: Echtzeitberechnung Blutschädigung -> Keine klassische Visualisierung

10 Technology Anderer Ansatz: Statt CPU

11 NVidia CUDA. GPUs in C programmieren GPUs eignen sich für das Problem hervoragend

12 Nicht nur Desktop PCs Auch: VR Hardware Vista Transparente Behandlung Ein/Ausgabe

13 Implementation Paar Worte zur Art der Implementierung

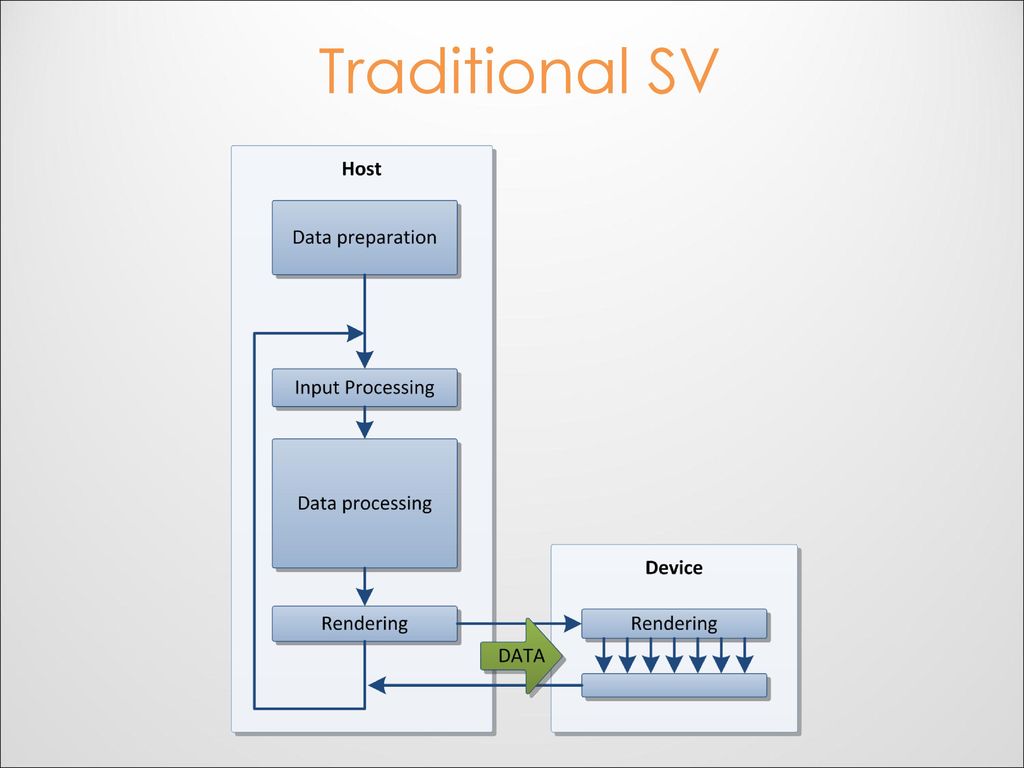

14 Traditional SV Ablauf einer klassische Visualisierung: Links Host, Rechts Device Kritischer Bereich: Renderschleife Zwei Probleme: - Data processing: Zeitintensiv mit Blutschädigung - Data transfer der Partikeldaten

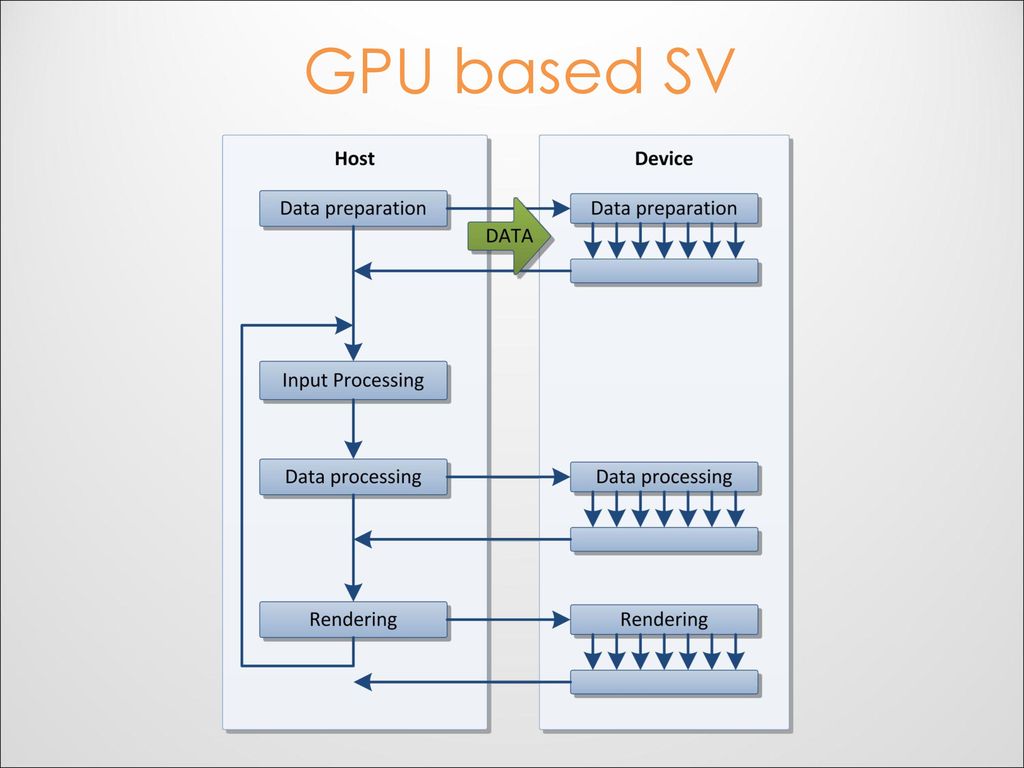

15 GPU based SV GPU basierte Visualisierung Probleme gelöst:
Datentransfer verschoben, bleiben auf GPU Data processing ausgelagert GPU kann 100te Partikel parallel verarbeiten

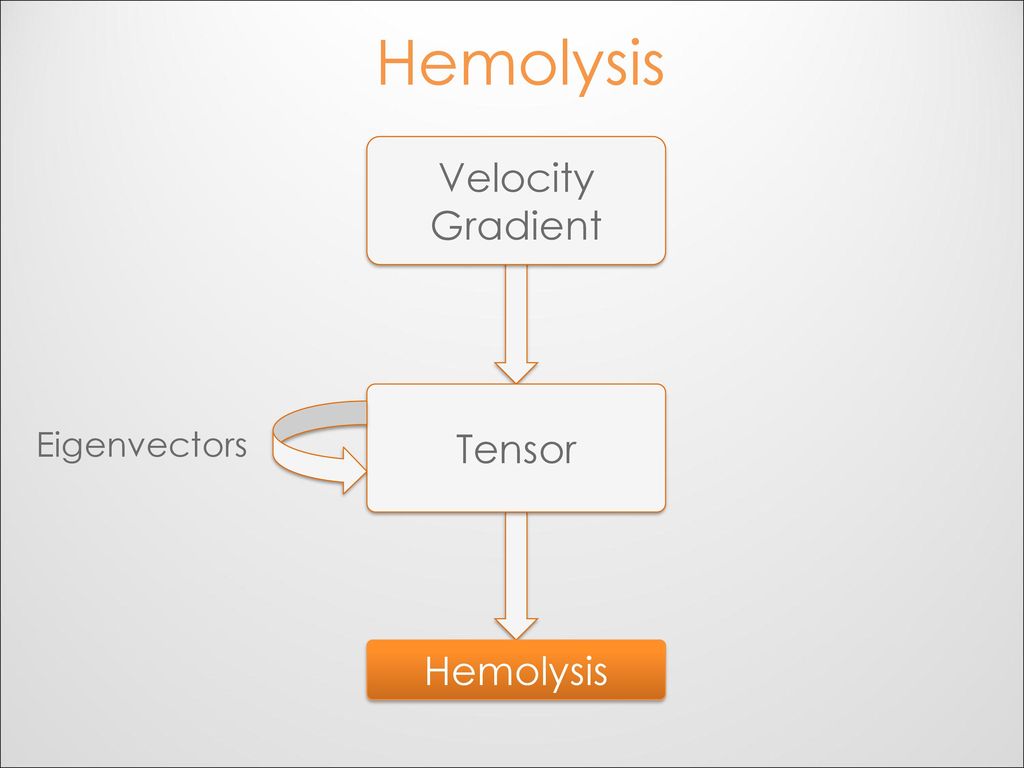

16 Hemolysis Velocity Gradient Tensor Hemolysis Eigenvectors
Kurzer Überblick Position: Geschwindigkeitsfeld schrittweise integrieren Hämolyse: Braucht Tensor Wird ebenfalls schrittweise aktualisiert Benötigt viele Matrixopperationen und die Eigenvektoren -> Nicht schwierig, aber teuer wenn echtzeit Aus Tensor -> Hämolyse Hemolysis

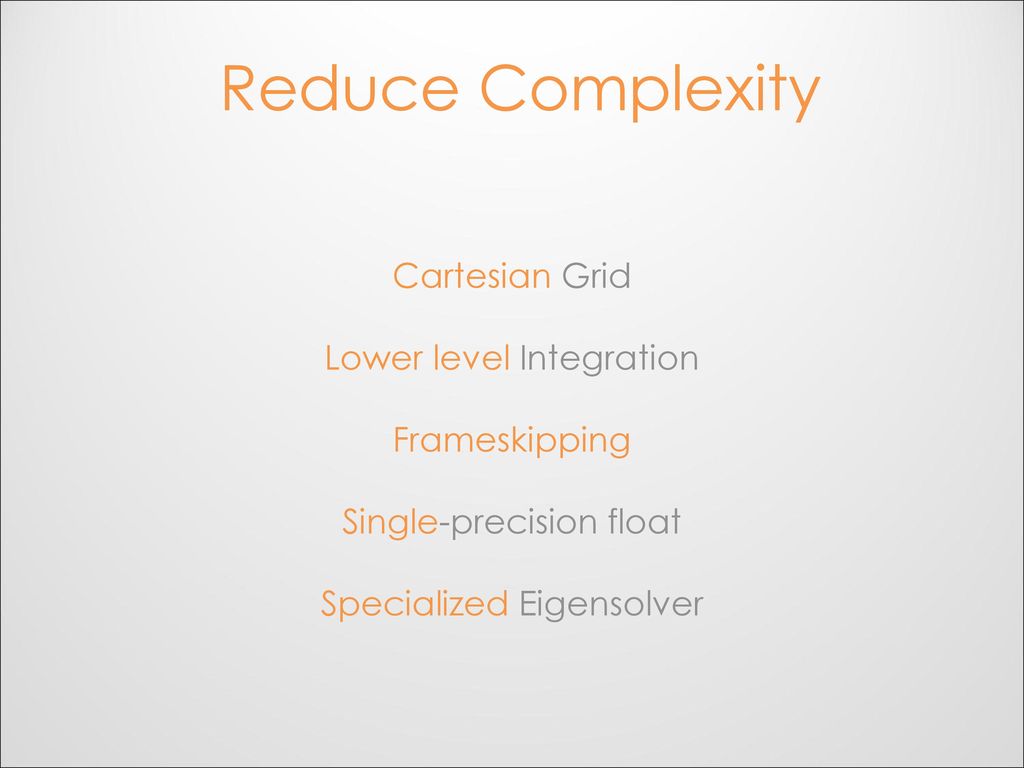

17 Reduce Complexity Cartesian Grid Lower level Integration Frameskipping
Single-precision float Specialized Eigensolver Damit echtzeittauglich: Komplexität reduziert Kartesisches Gitter Euler Integration Überspringen von Frames Single-precision floats Specialized Eigensolver

18 Results Was konnten wir mit den Ansätzen erreichen?
Benchmark auf Low End Computer

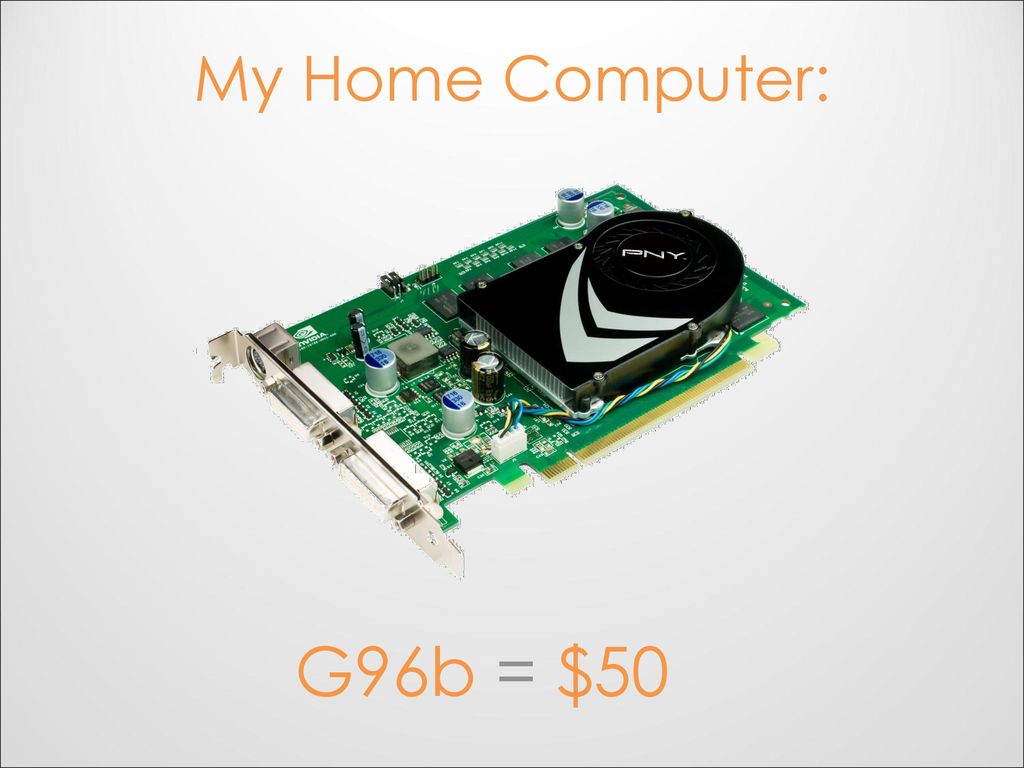

19 G96b = $50 My Home Computer: Zu Hause steht so einer.
Grafikkarte mit G96b Chip: $50. G96b = $50

20 particles In realtime Partikel in Echtzeit bei 30 fps darstellbar. Inkl Blutschädigungsmodell. Doch: Ziemlich gravierendes Problem!

21 Numeric Instabilities!
Ergebnisse nahezu unbrauchbar Zu Ungenau Kein Wunder: Zu viel Genauigkeit gegen Performance eingetauscht Doch: Optimistisch was erhöhen der Genauigkeit angeht. Warum:

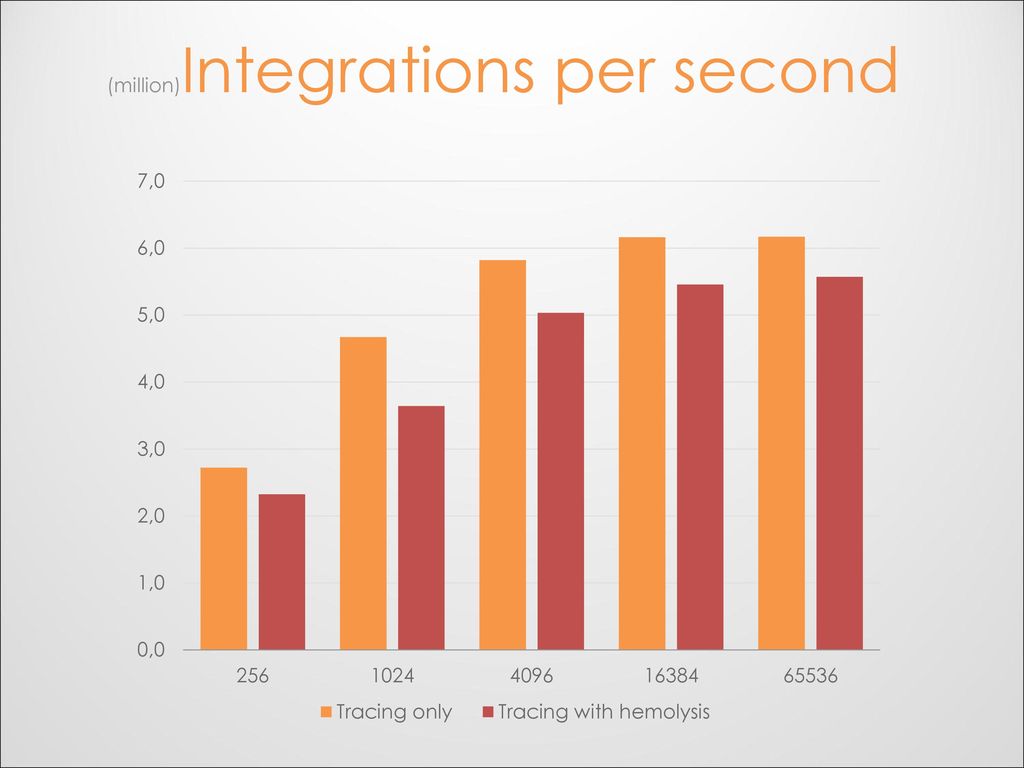

22 (million)Integrations per second
Integrationen pro Sekunde bei verschiedenen Partikelanzahlen. Orange ohne Blutschädigung – sehr simple Berechnung Rot mit komplexem Blutschädigungsmodell Kaum Geschwindigkeit eingebüßt -> Skaliert sehr gut.

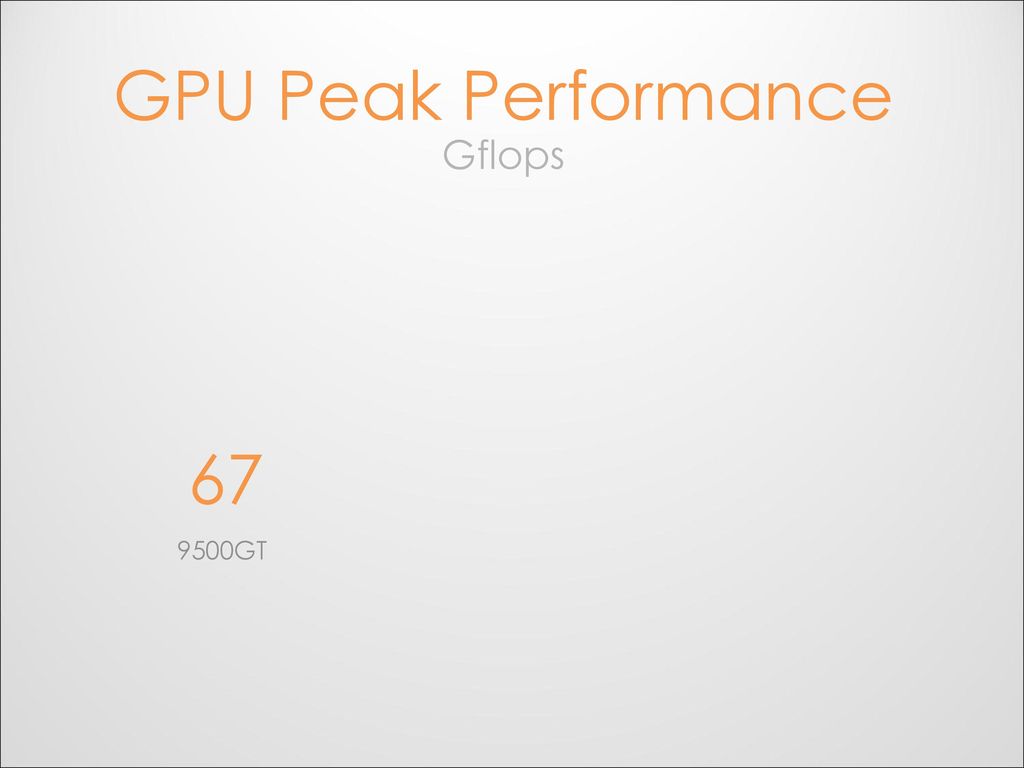

23 GPU Peak Performance Gflops 67 Getestete Grafikkarte: 67 GFlops 9500GT

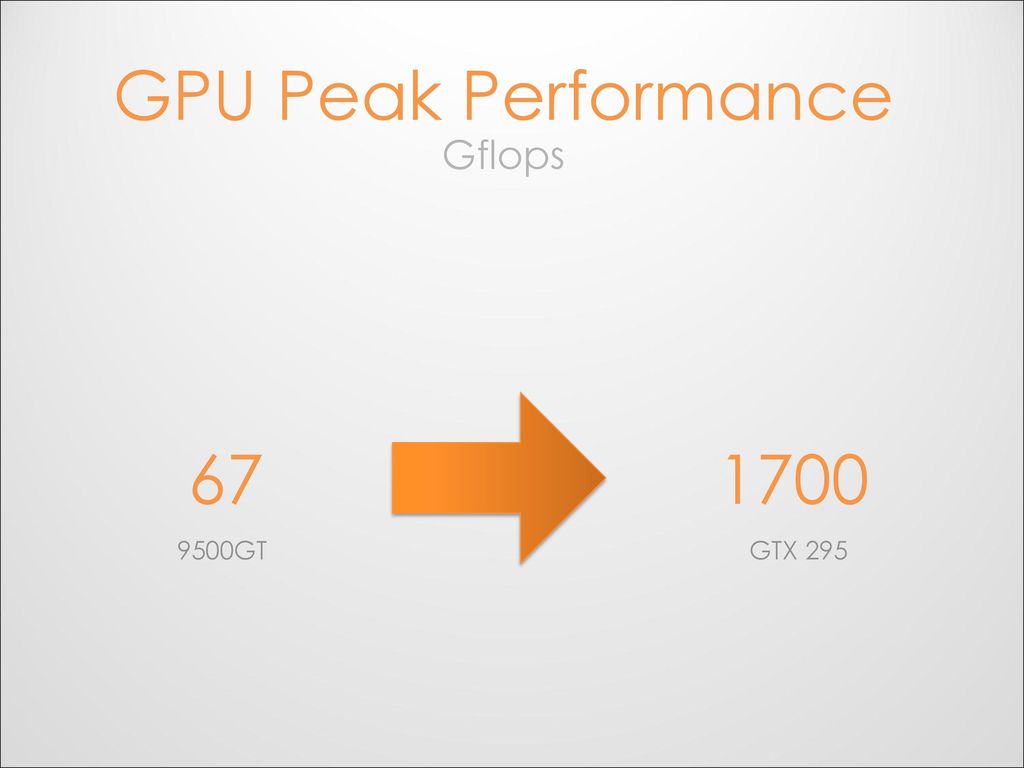

24 GPU Peak Performance 67 1700 Gflops 9500GT GTX 295
Aktuelle Grafikkarte: GTX 295 2 Kerne Zusammen: GFlops. Also: Massig Raum für Verbesserung der Genauigkeit 9500GT GTX 295

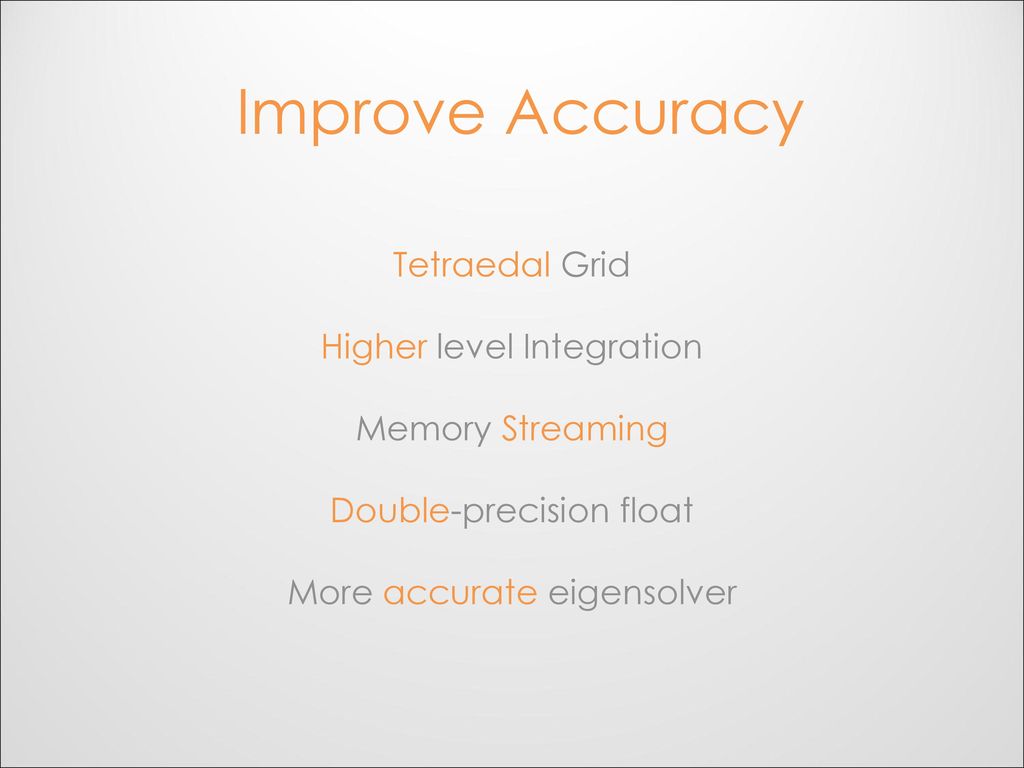

25 Improve Accuracy Tetraedal Grid Higher level Integration
Memory Streaming Double-precision float More accurate eigensolver Aufgaben für die Zukunft: Tetraeder Gitter Integrationsmethoden höherer level Speicher Streaming bei zu kleinem Speicher Neue Karten: Double precision Fließkommazahlen Genauerere Egensolver Algorithmen

26 Thank you for your attention!
Any Questions? Damit bin ich am Ende. Vielen Dank für Ihre Aufmerksamkeit
