Infrastrukturknoten – Partizipieren an der MDI-DE

Präsentation zum Thema: "Infrastrukturknoten – Partizipieren an der MDI-DE"—  Präsentation transkript:

1 Infrastrukturknoten – Partizipieren an der MDI-DE
Tillmann Lübker, (Bundesamt für Naturschutz) Franziska Helbing und Jörn Kohlus (Landesbetrieb für Küstenschutz, Nationalpark und Meeresschutz Schleswig-Holstein) 1

2 Das Netzwerk der MDI und seine Knoten
Gliederung Das Netzwerk der MDI und seine Knoten Rahmenbedingungen, Zielsysteme und Aufgaben eines Knotens Harmonisierung von Daten und Diensten Komponenten eines Knotens und deren Realisierung Zusammenführung der Dienste im Portal MDI-DE 1: Zunächst werden ich den Ansatz MDI-DE vorstellen und welche Rolle die ISK hierbei einnehmen 2: dann etwas zu den Rahmenbedingungen, Zielsysteme und Aufgaben eines Knotens sagen 3: vorstellen, wie wir in der MDI Daten und Dienste harmonisieren und welche Vereinbarungen hierfür notwendig sind 4: Die Komponenten eines Knotens und deren Realisierung werde ich am Beispiel zweier existierender Lösungen aufzeigen: zum einen am LKN/LLUR und zum anderen am BfN 5: Am Ende werde ich noch das Portal MDI-DE kurz vorstellen.

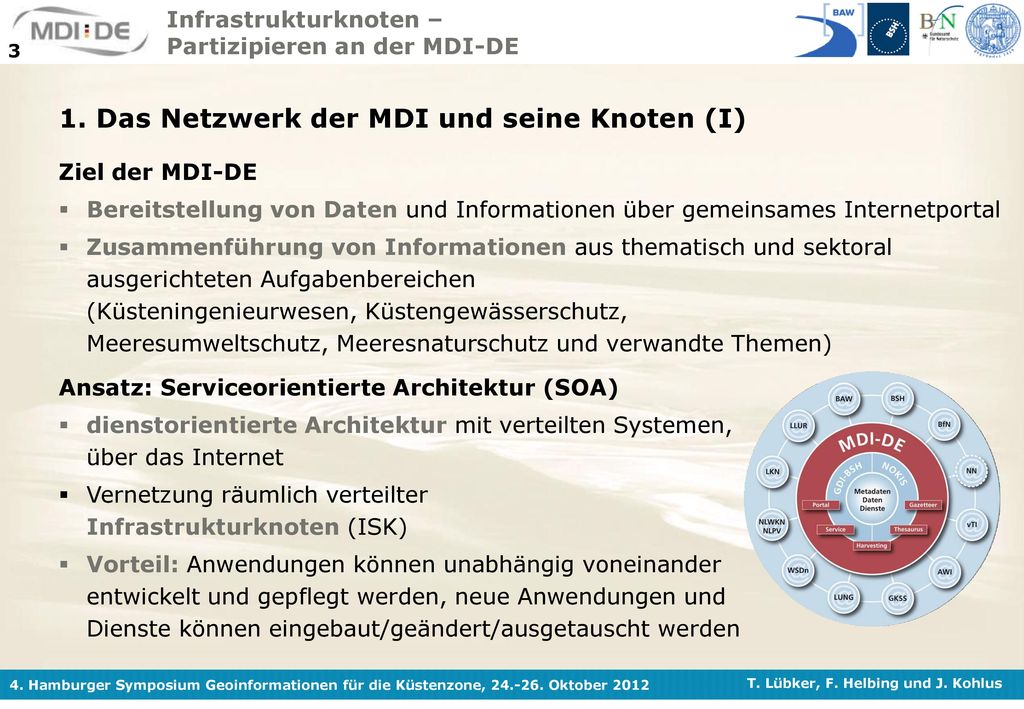

3 1. Das Netzwerk der MDI und seine Knoten (I)
Ziel der MDI-DE Bereitstellung von Daten und Informationen über gemeinsames Internetportal Zusammenführung von Informationen aus thematisch und sektoral ausgerichteten Aufgabenbereichen (Küsteningenieurwesen, Küstengewässerschutz, Meeresumweltschutz, Meeresnaturschutz und verwandte Themen) Ansatz: Serviceorientierte Architektur (SOA) dienstorientierte Architektur mit verteilten Systemen, über das Internet Vernetzung räumlich verteilter Infrastrukturknoten (ISK) Vorteil: Anwendungen können unabhängig voneinander entwickelt und gepflegt werden, neue Anwendungen und Dienste können eingebaut/geändert/ausgetauscht werden Somit Optimierung der Arbeitsprozesse mit Daten aus heterogenen Datenquellen zur Herstellung von Produkten für andere Zielsysteme OpenGis Web Services (OWS) sind laut OGC „OpenGIS Web Service Architecture“ (OGC 2003) individuelle Komponenten einer dynamischen räumlichen Computeranwendung. OGC 2003 – Open Geospatial Consortium: OpenGIS Web Service Architecture, Dokument OGC , Version 0.3 vom

4  1. Das Netzwerk der MDI und seine Knoten (II)
Prinzip: „Publish-Find-Bind“ MDI-Portal als zentraler Knotenpunkt für Informationen über die Dienste Zentraler Metadatenkatalog zur Recherche Metadaten der ISK werden über CS-W Schnittstelle per Harvesting gebündelt und aktuell gehalten Verwendung von Standards Dienste sind konform nach Open Geospatial Consortium (OGC Web Services) ISO 191xx definiert Normen zur Geoinformation (z.B : Metadaten, 19119: Dienste)  „Metadaten für die MDI-DE“ (Ch. Wosniok & R. Lehfeldt)

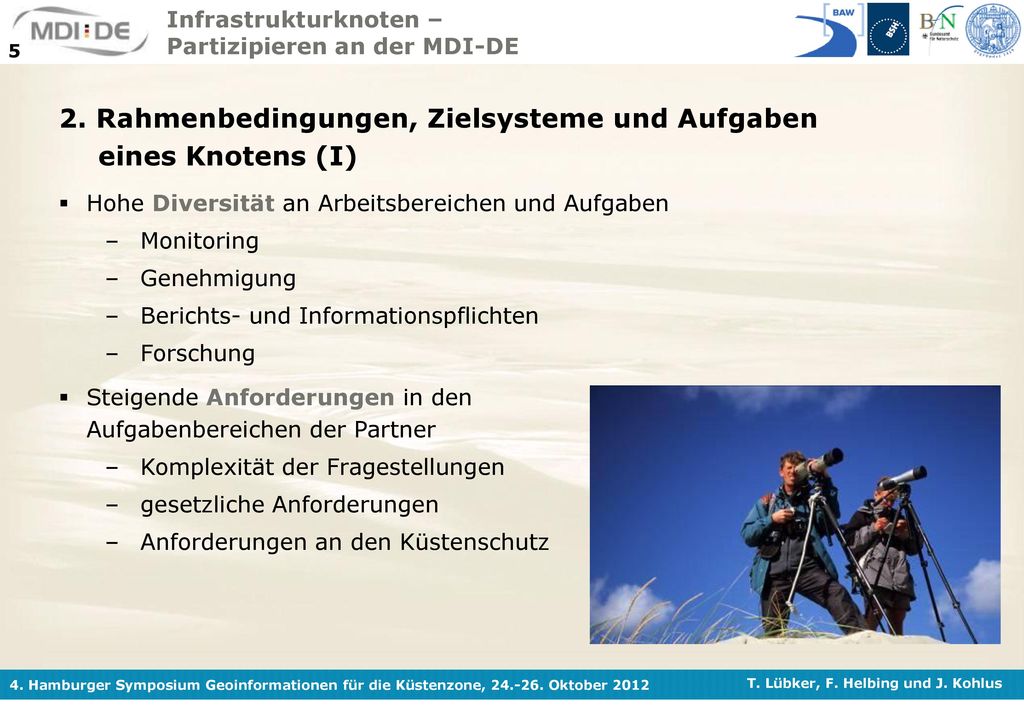

5 2. Rahmenbedingungen, Zielsysteme und Aufgaben eines Knotens (I)
Hohe Diversität an Arbeitsbereichen und Aufgaben Monitoring Genehmigung Berichts- und Informationspflichten Forschung Steigende Anforderungen in den Aufgabenbereichen der Partner Komplexität der Fragestellungen gesetzliche Anforderungen Anforderungen an den Küstenschutz Zu Anforderungen: Verwaltungseinrichtungen und wissenschaftliche Institutionen benötigen vielfältige Informationen, um ihrer Aufgaben und Pflichten wahrzunehmen. Daraus ergibt sich ein Bedarf an einheitlichen Schnittstellen zum gegenseitigen Austausch.

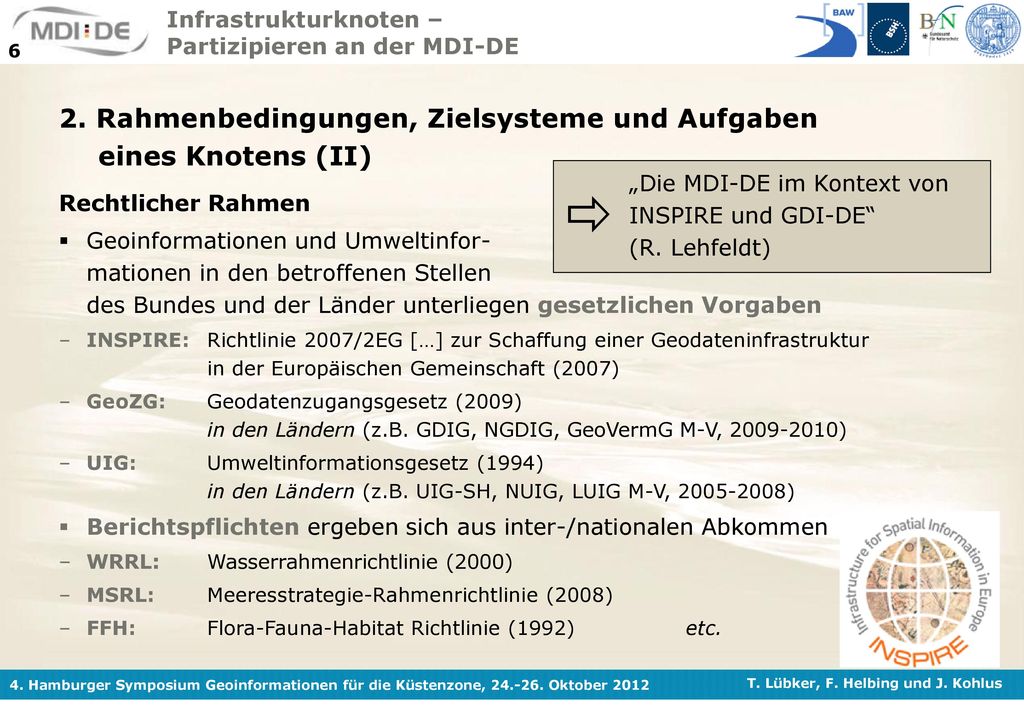

6  2. Rahmenbedingungen, Zielsysteme und Aufgaben eines Knotens (II)
Rechtlicher Rahmen Geoinformationen und Umweltinfor- mationen in den betroffenen Stellen des Bundes und der Länder unterliegen gesetzlichen Vorgaben INSPIRE: Richtlinie 2007/2EG […] zur Schaffung einer Geodateninfrastruktur in der Europäischen Gemeinschaft (2007) GeoZG: Geodatenzugangsgesetz (2009) in den Ländern (z.B. GDIG, NGDIG, GeoVermG M-V, ) UIG: Umweltinformationsgesetz (1994) in den Ländern (z.B. UIG-SH, NUIG, LUIG M-V, ) Berichtspflichten ergeben sich aus inter-/nationalen Abkommen WRRL: Wasserrahmenrichtlinie (2000) MSRL: Meeresstrategie-Rahmenrichtlinie (2008) FFH: Flora-Fauna-Habitat Richtlinie (1992) etc.  „Die MDI-DE im Kontext von INSPIRE und GDI-DE“ (R. Lehfeldt) Eine Vielzahl der marinen Daten hat direkten oder indirekten Raumbezug und fallen somit unter die Gesetze zu Geoinformationen. INSPIRE Richtlinie ist in nationales wie auch Länderrecht überführt worden. Dazu kommt das Umweltinformationsgesetz, welches unmittelbar für die informationspflichtigen Stellen des Bundes gilt sowie die entsprechende Umsetzung in den Ländern zur Schaffung eines freien Zugangs zu Umweltinformationen und deren Verbreitung. Richtlinien wie WRRL, MSRL oder FFH verpflichten weiterhin zur Berichtserstattung definierter Inhalte in festgelegten Abständen. -> Mit der Schaffung einer Marinen Dateninfrastruktur und der Einführung technischer Standards für die Berichtserstattung kann der Vorgang vereinfacht werden. GDIG: Geodateninfrastrukturgesetz für das Land Schleswig-Holstein NGDIG: Niedersächsisches Geodateninfrastrukturgesetz GeoVermG M-V: Geoinformations- und Vermessungsgesetz McPomm UIG-SH: Umweltinformationsgesetz Schleswig-Holstein NUIG: Niedersächsisches Umweltinformationsgesetz LUIG M-V: Landes-Umweltinformationsgesetz Mecklenburg Vorpommern

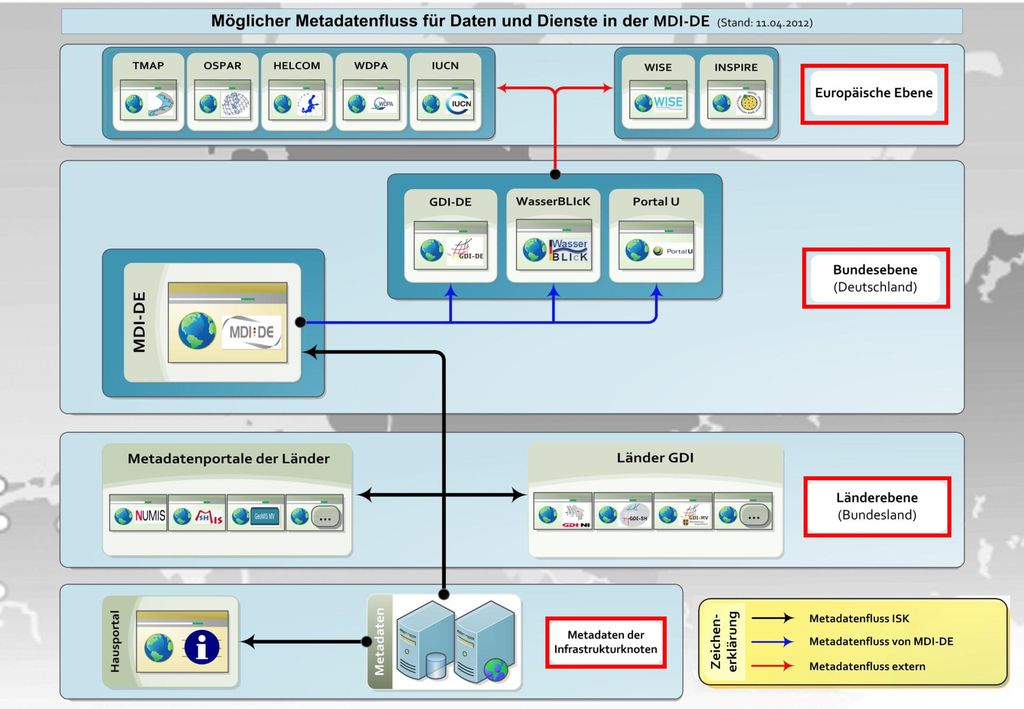

7 2. Rahmenbedingungen, Zielsysteme und Aufgaben eines Knotens (III)
Möglicher Datenfluss für Metadaten zu Daten und Diensten Räumlich verteilte Infrastrukturknoten sind wie bereits erwähnt nach Publish-Find-Bind Prinzip miteinander vernetzt und liefern via standardisierter Schnittstellen Daten an den zentralen Punkt am MDI Portal. Somit wird zum einen der Datenaustausch unter den marinen Akteuren aus Verwaltung, Wissenschaft gefördert wie auch die Zusammenführung von Informationen und gebündelte Abgabe an übergeordnete Systeme ermöglicht. Eine zentrale Recherche in den Metadaten der Daten und Dienste ist möglich. Weitere Abkommen (TMAP,..): Jeder Knoten kann speziell auch andere Systeme bedienen

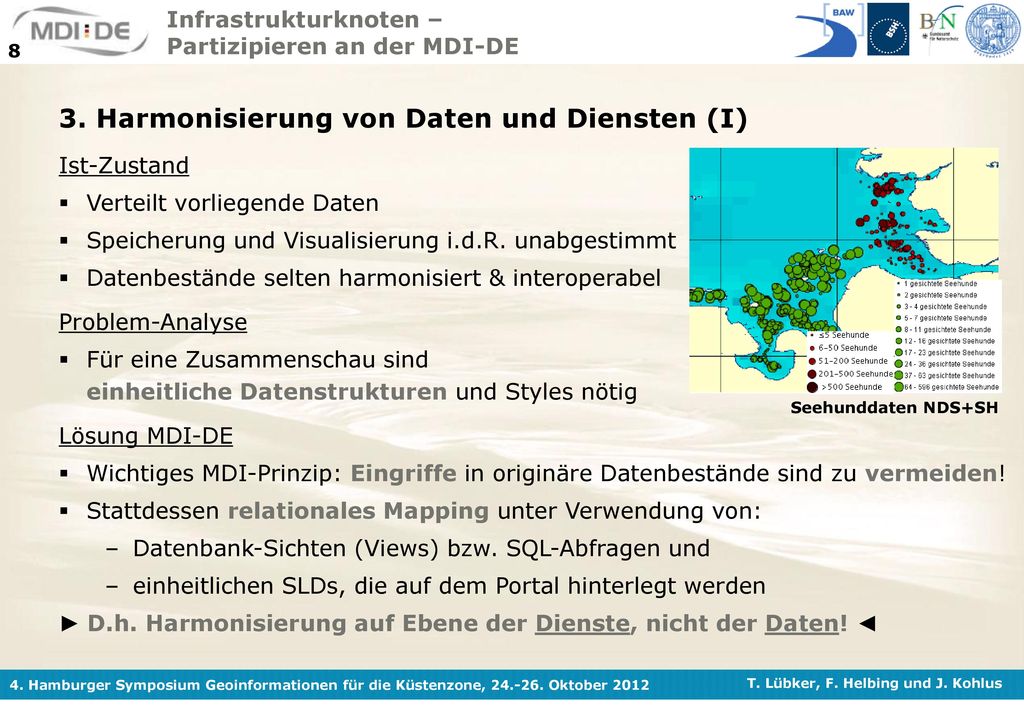

8 3. Harmonisierung von Daten und Diensten (I)
Ist-Zustand Verteilt vorliegende Daten Speicherung und Visualisierung i.d.R. unabgestimmt Datenbestände selten harmonisiert & interoperabel Problem-Analyse Für eine Zusammenschau sind einheitliche Datenstrukturen und Styles nötig Lösung MDI-DE Wichtiges MDI-Prinzip: Eingriffe in originäre Datenbestände sind zu vermeiden! Stattdessen relationales Mapping unter Verwendung von: Datenbank-Sichten (Views) bzw. SQL-Abfragen und einheitlichen SLDs, die auf dem Portal hinterlegt werden ► D.h. Harmonisierung auf Ebene der Dienste, nicht der Daten! ◄ Seehunddaten NDS+SH Ist Zustand: Datenbestände zu einem Thema liegen oft an unterschiedlichen Stellen vor (z.B. Umweltbehörden der Länder, bei Bundesbehörden oder Instituten) Während Erfassungsmethoden oft genau abgestimmt werden und festgelegt sind, gilt dies i.d.R. nicht für die Speicherung der Daten und deren Visualisierung Datenbestände sind nur selten interoperabel / Karten oft nicht vergleichbar Grafik: Darstellung unterschiedlicher Darstellungsmethoden und Klassengrenzen bei den Seehunddaten in Niedersachsen und Schleswig-Holstein (falls jemand fragt ist die Harmonisierung hier noch nicht komplett abgeschlossen)

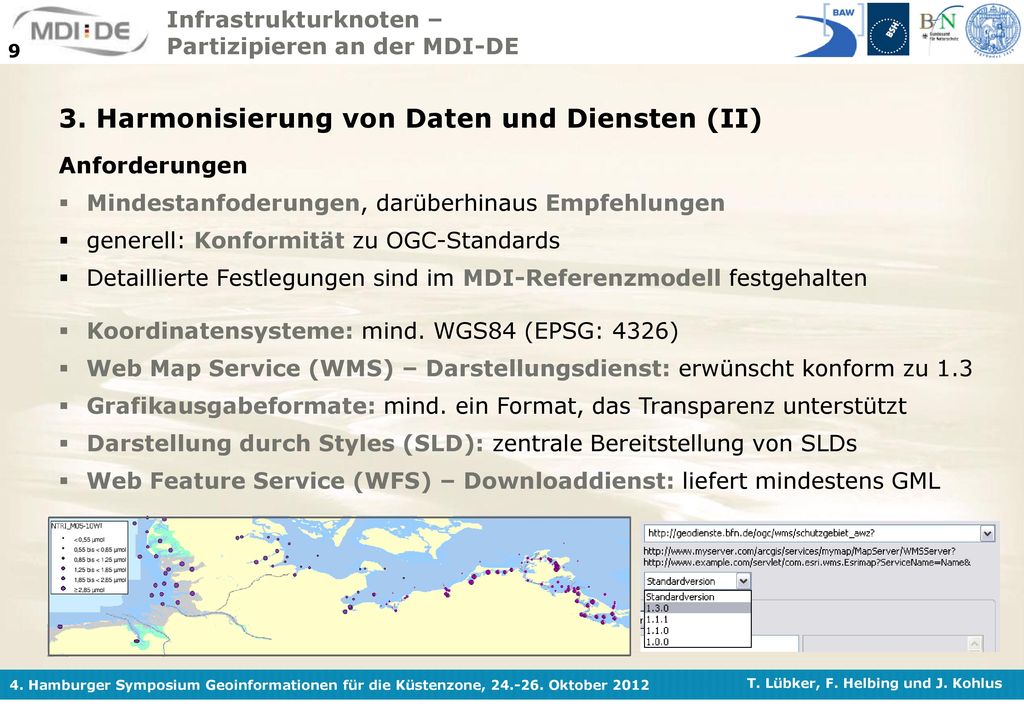

9 3. Harmonisierung von Daten und Diensten (II)
Anforderungen Mindestanfoderungen, darüberhinaus Empfehlungen generell: Konformität zu OGC-Standards Detaillierte Festlegungen sind im MDI-Referenzmodell festgehalten Koordinatensysteme: mind. WGS84 (EPSG: 4326) Web Map Service (WMS) – Darstellungsdienst: erwünscht konform zu 1.3 Grafikausgabeformate: mind. ein Format, das Transparenz unterstützt Darstellung durch Styles (SLD): zentrale Bereitstellung von SLDs Web Feature Service (WFS) – Downloaddienst: liefert mindestens GML Bestimmt Konventionen bzw. Mindestanforderungen müssen vom einem ISK in der MDI-DE erfüllt werden, darüber hinaus gibt es Empfehlungen Daten, die für Weitergabe im Rahmen von Richtlinien bestimmt müssen natürlich auch diese Anforderungen unterstützten

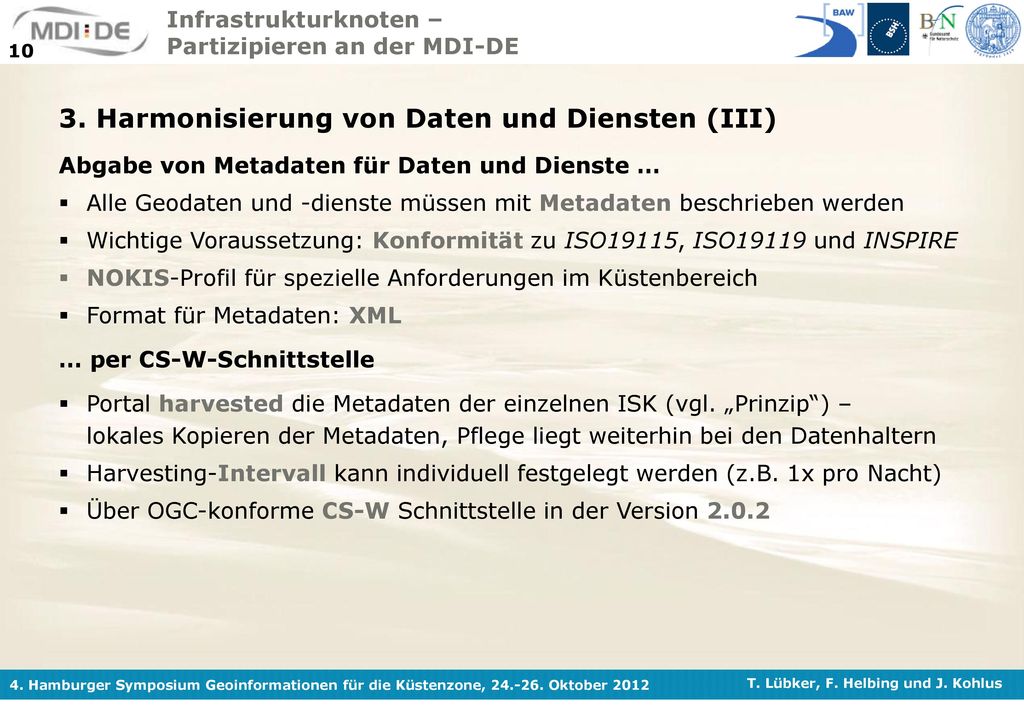

10 3. Harmonisierung von Daten und Diensten (III)
Abgabe von Metadaten für Daten und Dienste … Alle Geodaten und -dienste müssen mit Metadaten beschrieben werden Wichtige Voraussetzung: Konformität zu ISO19115, ISO19119 und INSPIRE NOKIS-Profil für spezielle Anforderungen im Küstenbereich Format für Metadaten: XML … per CS-W-Schnittstelle Portal harvested die Metadaten der einzelnen ISK (vgl. „Prinzip“) – lokales Kopieren der Metadaten, Pflege liegt weiterhin bei den Datenhaltern Harvesting-Intervall kann individuell festgelegt werden (z.B. 1x pro Nacht) Über OGC-konforme CS-W Schnittstelle in der Version 2.0.2

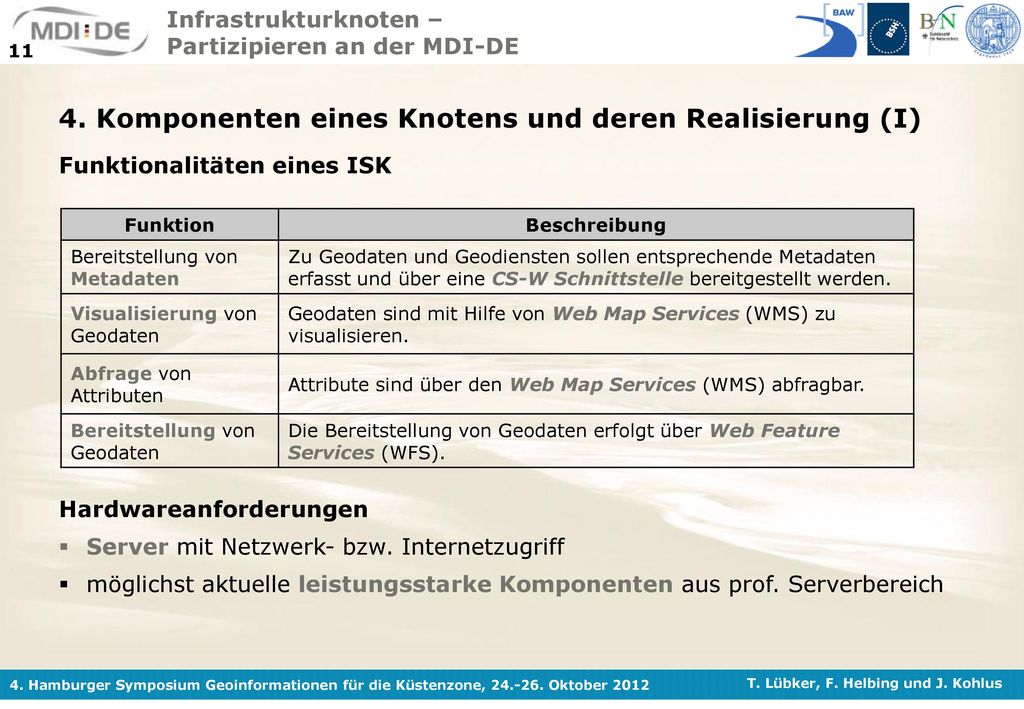

11 4. Komponenten eines Knotens und deren Realisierung (I)
Funktionalitäten eines ISK Funktion Beschreibung Bereitstellung von Metadaten Zu Geodaten und Geodiensten sollen entsprechende Metadaten erfasst und über eine CS-W Schnittstelle bereitgestellt werden. Visualisierung von Geodaten Geodaten sind mit Hilfe von Web Map Services (WMS) zu visualisieren. Abfrage von Attributen Attribute sind über den Web Map Services (WMS) abfragbar. Bereitstellung von Geodaten Die Bereitstellung von Geodaten erfolgt über Web Feature Services (WFS). Hardwareanforderungen Server mit Netzwerk- bzw. Internetzugriff möglichst aktuelle leistungsstarke Komponenten aus prof. Serverbereich

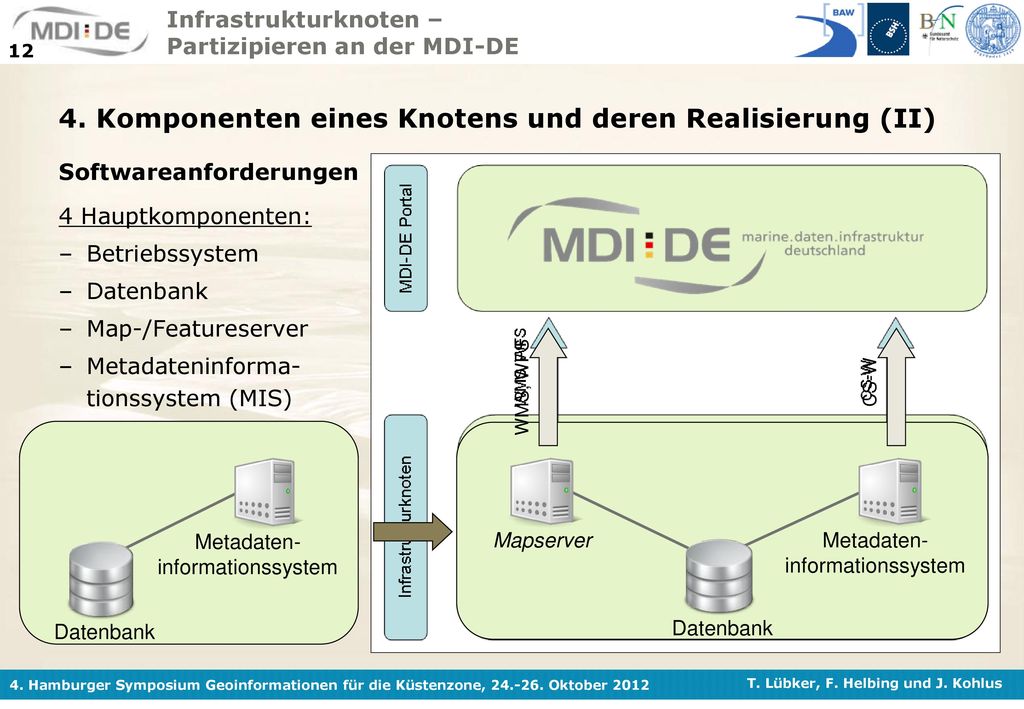

12 Metadaten-informationssystem
4. Komponenten eines Knotens und deren Realisierung (II) Softwareanforderungen 4 Hauptkomponenten: Betriebssystem Datenbank Map-/Featureserver Metadateninforma- tionssystem (MIS) Integration vorhandener Komponenten: Datenbank Metadaten-informationssystem Mapserver WMS, WFS CS-W viele Realisierungsvarianten möglich, nicht alle Komponenten sind kompatibel

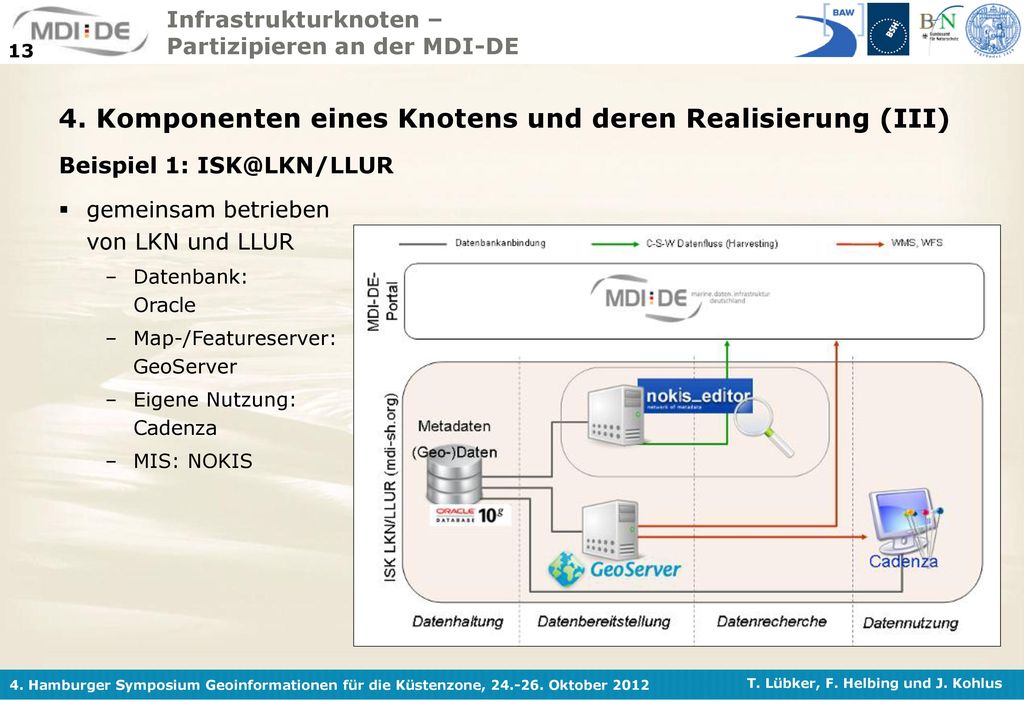

13 4. Komponenten eines Knotens und deren Realisierung (III)
Beispiel 1: gemeinsam betrieben von LKN und LLUR Datenbank: Oracle Map-/Featureserver: GeoServer Eigene Nutzung: Cadenza MIS: NOKIS

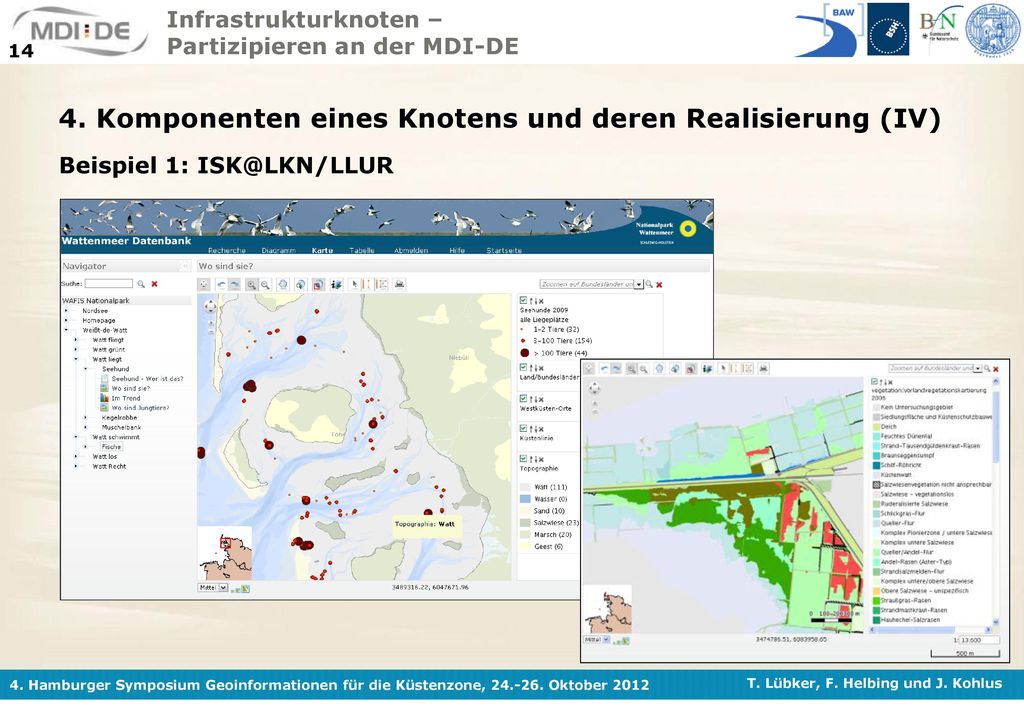

14 4. Komponenten eines Knotens und deren Realisierung (IV)
Beispiel 1: Links: Für die Information der Öffentlichkeit aufgearbeitete Informationen. Anhand von Kartenmaterial, pdf Dateien und Diagrammen kann sich im Weißt-de-Watt Teil jeder über Seehunde & Co. informieren. Rechts: Vorlandvegetationskartierung am östlichen Ende des Hindenburgdamms. Die Daten liegen aus unterschiedlichen Gründen als shp Datei (im Gegensatz zu in der DB) vor. Diese wird mit dem GeoServer als WMS veröffentlicht. Mit einer SLD wird auf die unveränderte shp Datei zugegriffen. Darstellung über Code -> trilateral abgestimmten, d.h. Darstellung könnte ohne großen Aufwand von anderen Partnern genutzt werden.

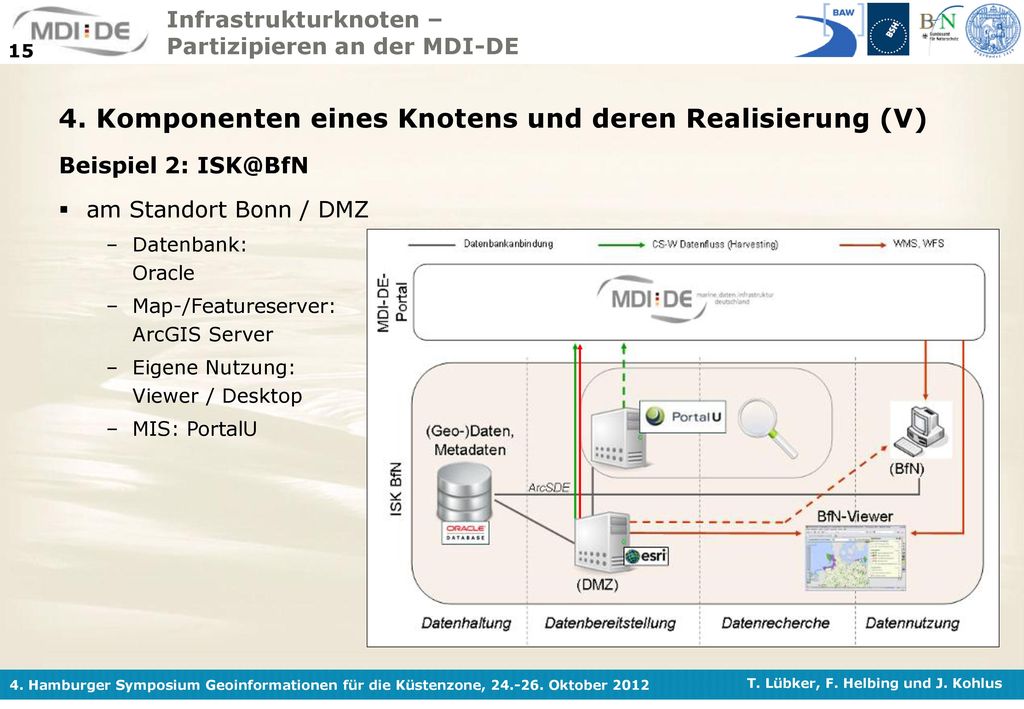

15 4. Komponenten eines Knotens und deren Realisierung (V)
Beispiel 2: am Standort Bonn / DMZ Datenbank: Oracle Map-/Featureserver: ArcGIS Server Eigene Nutzung: Viewer / Desktop MIS: PortalU Hinweis: Was in einzelnen Knoten passiert, ist MDI relativ egal. Wichtig ist nur, dass 2 Pfeile da sind

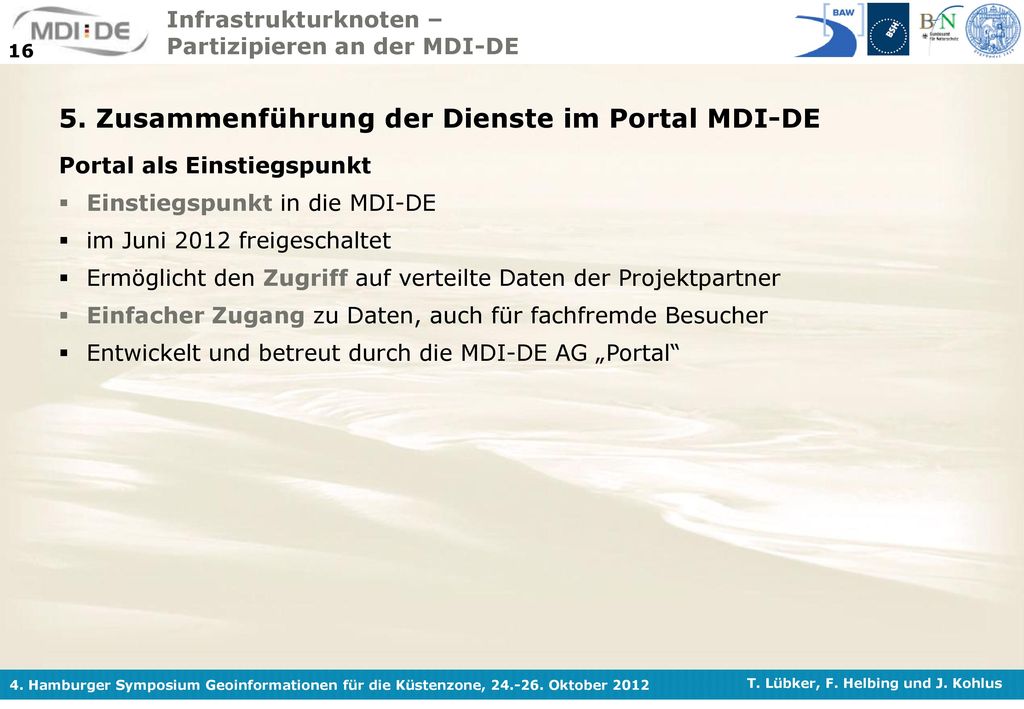

16 5. Zusammenführung der Dienste im Portal MDI-DE
Portal als Einstiegspunkt Einstiegspunkt in die MDI-DE im Juni 2012 freigeschaltet Ermöglicht den Zugriff auf verteilte Daten der Projektpartner Einfacher Zugang zu Daten, auch für fachfremde Besucher Entwickelt und betreut durch die MDI-DE AG „Portal“ Einfacher Zugang: Bei der Entwicklung wurde darauf geachtet, dass es einen einfachen und schnellen Zugang zu den Daten gibt, so dass auch fachfremde Besucher schnell an gewünschte Inhalte kommen können.

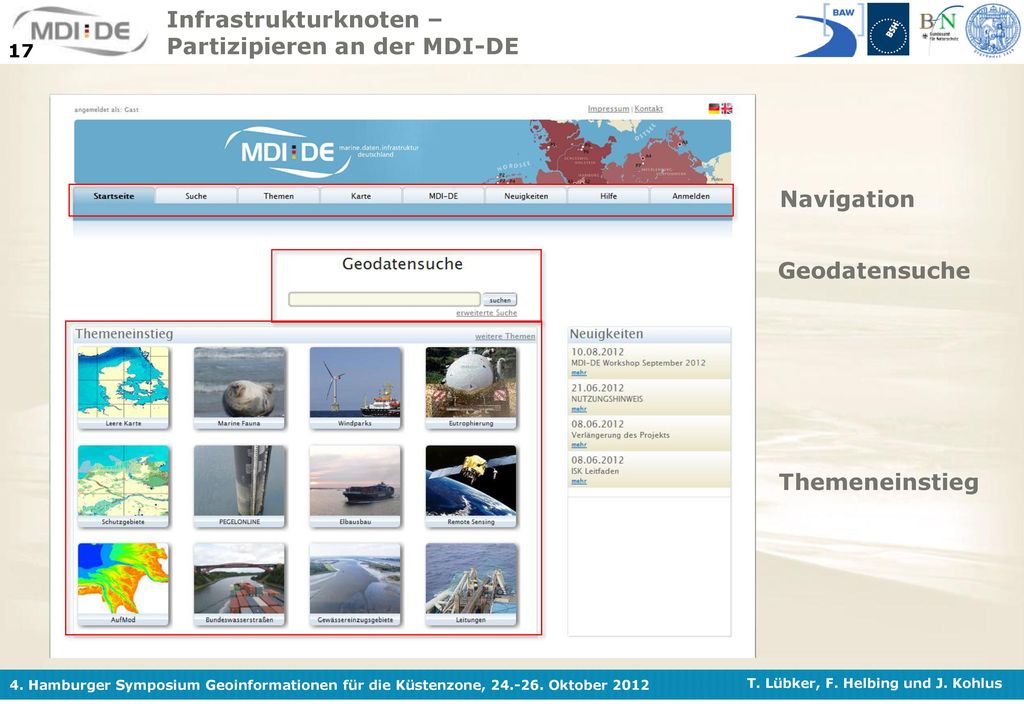

17 Navigation Geodatensuche Themeneinstieg NAVIGATION:
Hier kann man sich die Suchfunktion, eine Themenübersicht und die Kartenansicht anzeigen lassen. Außerdem gibt es hier den Verweis auf die Projekthomepage, einen Bereich mit Neuigkeiten und die Portalhilfe. GEODATENSUCHE: In der erweiterten Suche stehen umfangreiche Suchfunktionen zur Verfügung, auf die ich gleich noch näher eingehe THEMENEINSTIEG: Vorbelegte Themenbereiche, um den Einstieg in ein Thema zu erleichtern. Gedacht als einfachen Zugang zu den Geodaten zu einem Thema

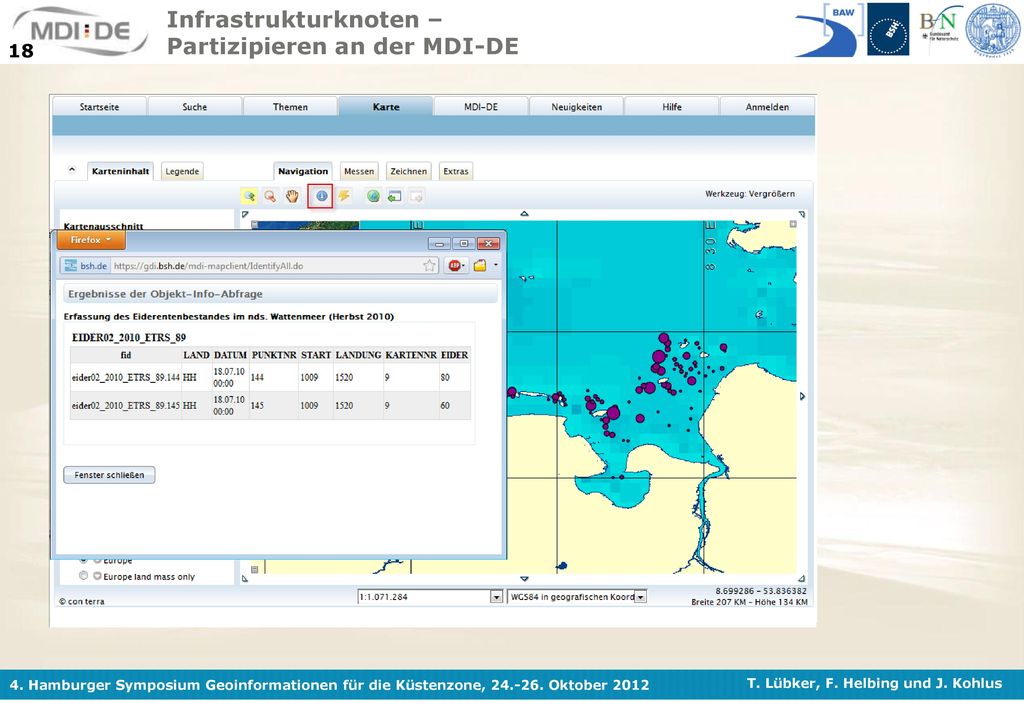

18 Suche nach „Eiderenten“
1. Die (einfache) Suche nach dem Begriff „Eiderenten“ ergibt 49 Treffen. Viele Treffer beziehen sich auf Datensätze oder Berichte, nicht auf Dienste. 2. In der erweiterten Suche kann a) die Auswahl auf Dienste beschränkt werden und b) auf Dienste, die den Begriff „Eiderenten“ im Titel haben. 3. Im Ergebnis wird hier nur noch ein Eintrag angezeigt. Durch Klick auf den entsprechenden Button öffnet sich der Dienst in der Kartenansicht. 4. Hier (in der Kartenansicht) können die Daten auch abgefragt werden.

19 Herzlichen Dank für Ihr Interesse!
Tillmann Lübker (BfN) Franziska Helbing (LKN) Jörn Kohlus (LKN) Portal Leitfaden veroeffentlichungen.html 19
