1 ABB STOTZ-KONTAKT GmbH ABB i-bus® KNX Linienkoppler LK/S4.2
Februar 2014 ABB STOTZ-KONTAKT GmbH ABB i-bus® KNX Linienkoppler LK/S4.2 © ABB 03 June 2018 | Slide 1

2 ABB i-bus® KNX Linienkoppler LK/S4.2
Neuer Linienkoppler Unterstützt neue Funktionen in der ETS4 Filtertabelle für den kompletten Gruppen-adressbereich Hauptgruppe Sperren von Broadcast-Telegrammen und physikalisch adressierten Telegrammen Applikation für Koppeln und Verstärken in einer Applikation zusammen gefasst © ABB 03 June 2018 | Slide 2

3 ABB i-bus® KNX Linienkoppler LK/S4.2
Für den LK/S 4.2 liegen für die ETS 3 und ETS 4 unterschiedliche Applikationsprogramme vor, die sich im Funktionsumfang unterscheiden. Applikation ETS3 Koppeln/1.1 Verstärken/1.1 Applikation ETS4 Koppeln Verstärken/2.0 Die Applikationen sind aufwärtskompatibel, d.h.: Die alten Applikationen vom LK/S 4.1 können in den LK/S 4.2 geladen werden (ETS 3). Dies ist hilfreich, sofern in einem bestehenden Projekt ein LK/S 4.1 durch einen LK/S 4.2 ersetzt wird. Die Applikationen Koppeln/1.1 oder Verstärken/1.1 können über die ETS 3 oder die ETS 4 in den LK/S 4.2 geladen werden. Die neue Applikation Koppeln Verstärken/2.0 mit erweitertem Funktionsumfang steht nur für die ETS 4 zur Verfügung. © ABB 03 June 2018 | Slide 3

4 ABB i-bus® KNX Linienkoppler LK/S4.2

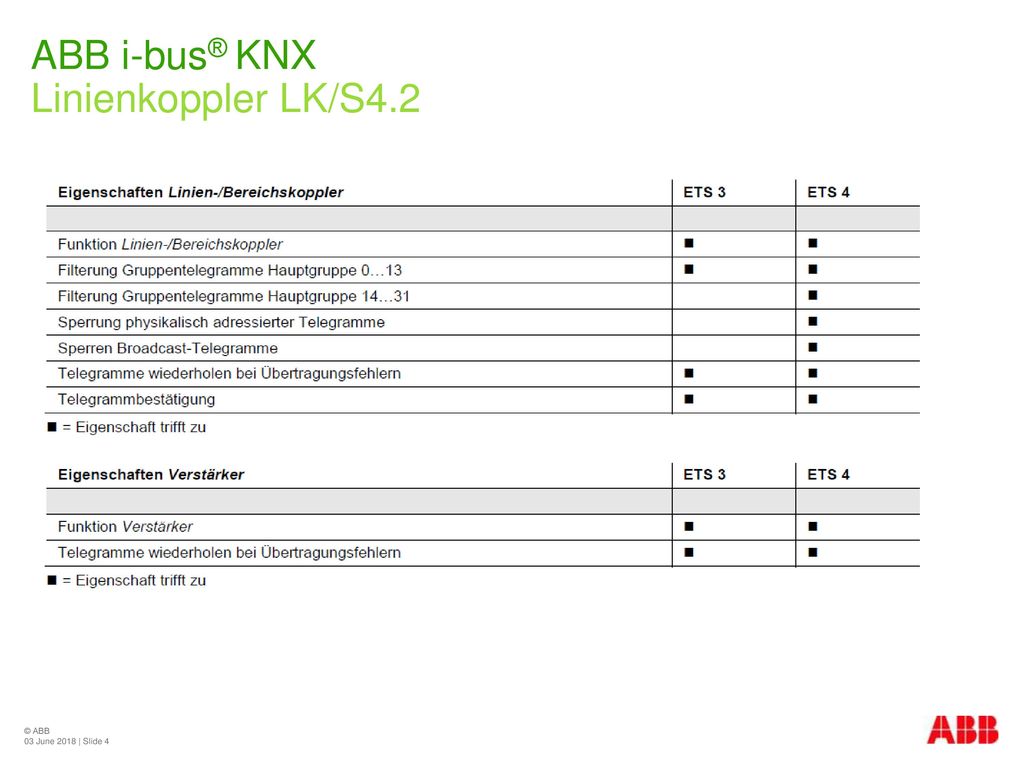

03 June 2018 | Slide 4

5 ABB i-bus® KNX Linienkoppler LK/S4.2
Topologie Linienkoppler Physikalische Adresse B.0.0 (B = , Bereichskoppler) Physikalische Adresse B.L.0 (B,L = , Linienkoppler) Jede Linie einschl. Hauptlinie benötigt eine separate Spannungsversorgung (galvanisch getrennt). © ABB 03 June 2018 | Slide 5

6 ABB i-bus® KNX Linienkoppler LK/S4.2
Topologie Linienverstärker Der Linienverstärker besitzt keine Filtertabellen Jede Linie kann durch maximal 3 Liniensegmente erweitert werden, d.h. maximal 256 Geräte pro Linie (einschließlich Linienkoppler)  Achtung: Routing Counter beachten Die Topologie ist beliebig, d.h.: Unterhalb des LK/S mit Adresse kann z.B. auch das Gerät sitzen. Die Linienverstärker der Linie 1.1 können jede beliebige Adresse von bis erhalten © ABB 03 June 2018 | Slide 6

7 © ABB 03 June 2018 | Slide 7
