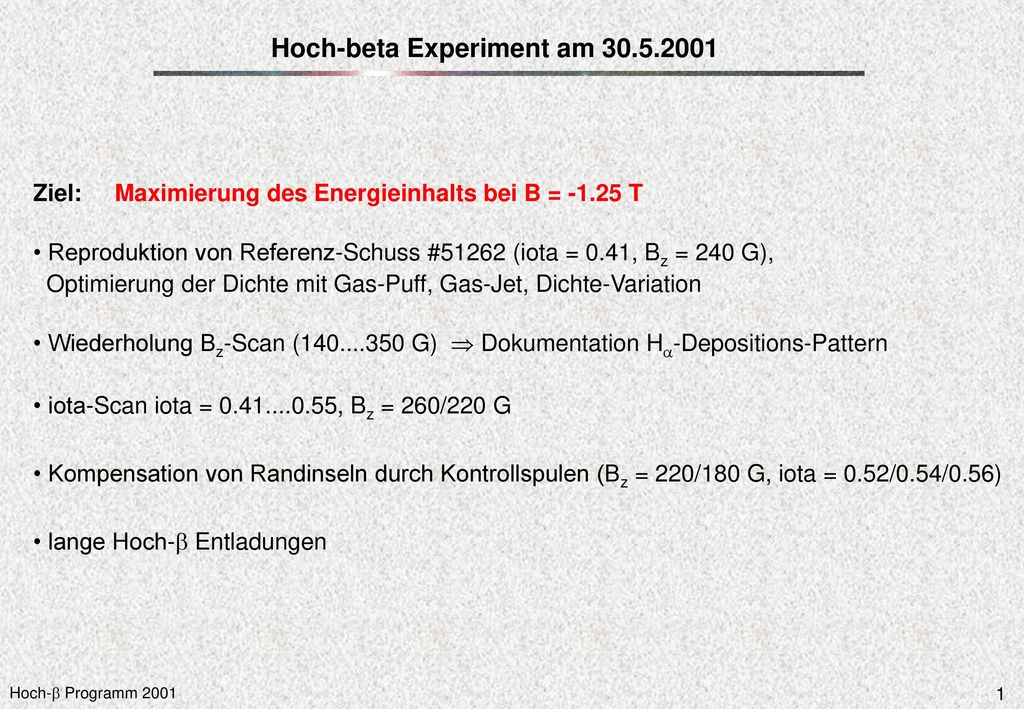

1 Hoch-beta Experiment am 30.5.2001
Ziel: Maximierung des Energieinhalts bei B = T • Reproduktion von Referenz-Schuss #51262 (iota = 0.41, Bz = 240 G), Optimierung der Dichte mit Gas-Puff, Gas-Jet, Dichte-Variation • Wiederholung Bz-Scan ( G)  Dokumentation Ha-Depositions-Pattern • iota-Scan iota = , Bz = 260/220 G • Kompensation von Randinseln durch Kontrollspulen (Bz = 220/180 G, iota = 0.52/0.54/0.56) • lange Hoch-b Entladungen

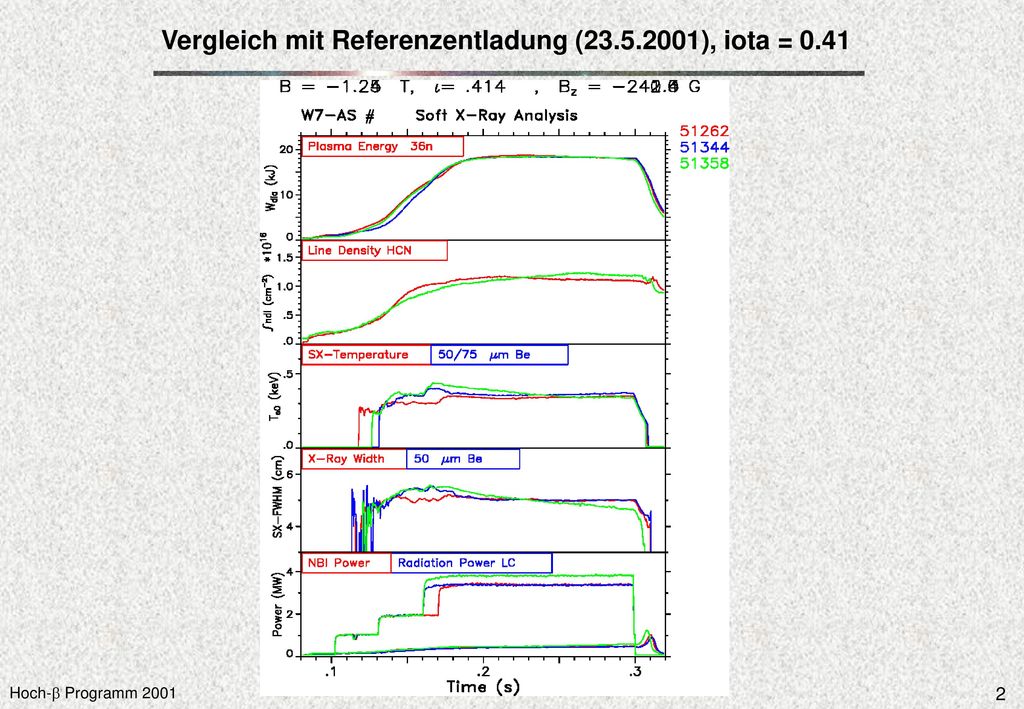

2 Vergleich mit Referenzentladung (23.5.2001), iota = 0.41

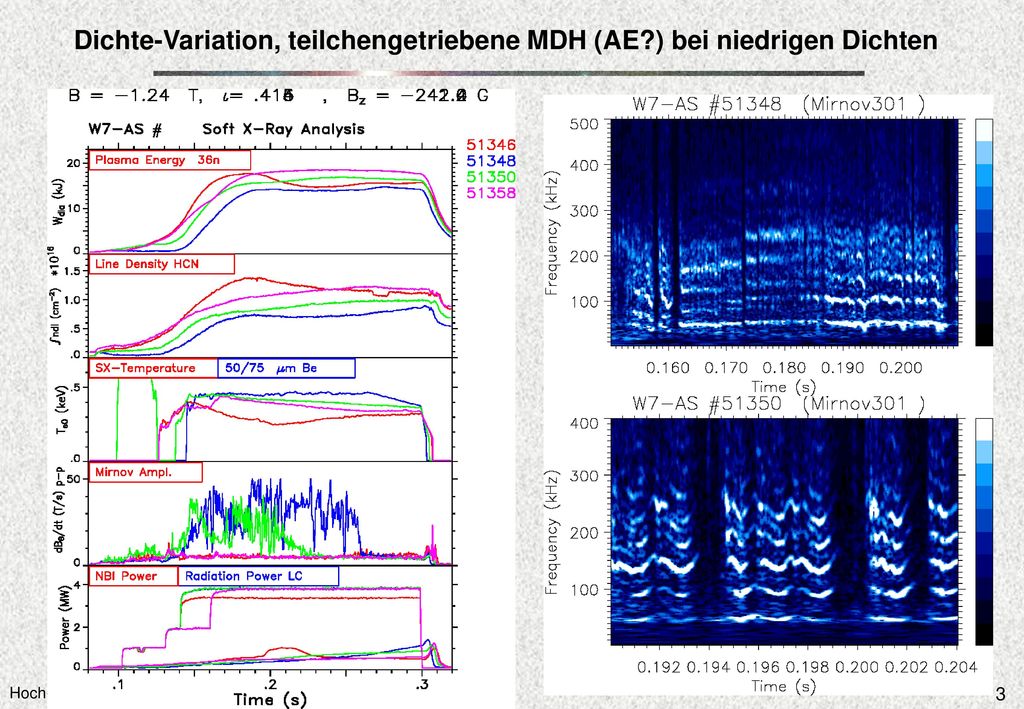

3 Dichte-Variation, teilchengetriebene MDH (AE?) bei niedrigen Dichten

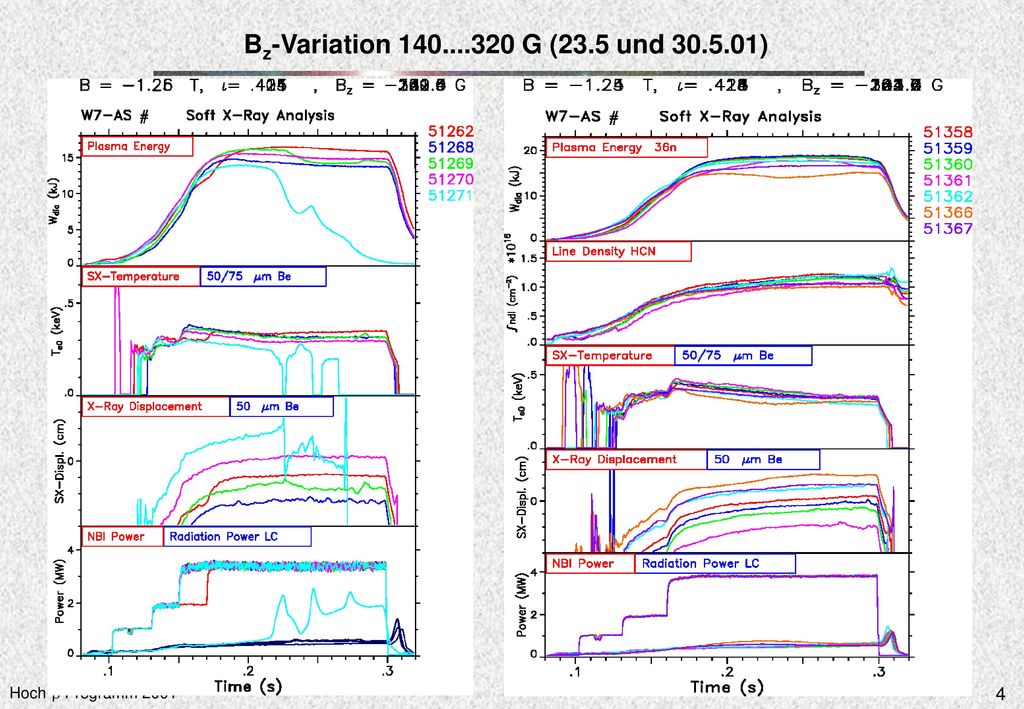

4 Bz-Variation G (23.5 und )

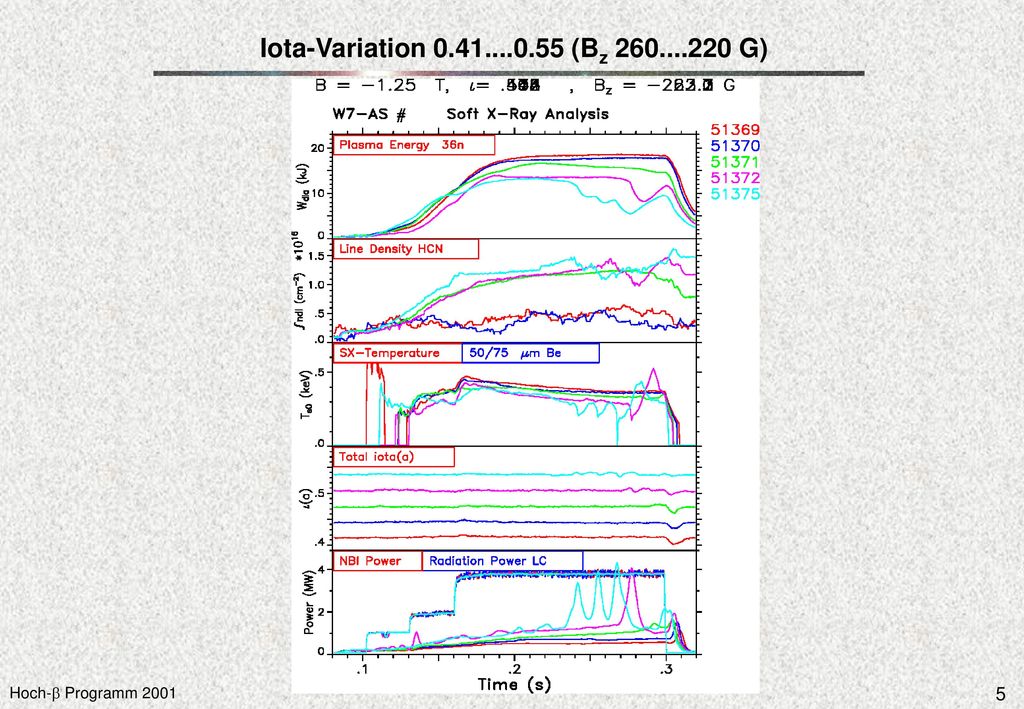

5 Iota-Variation (Bz G)

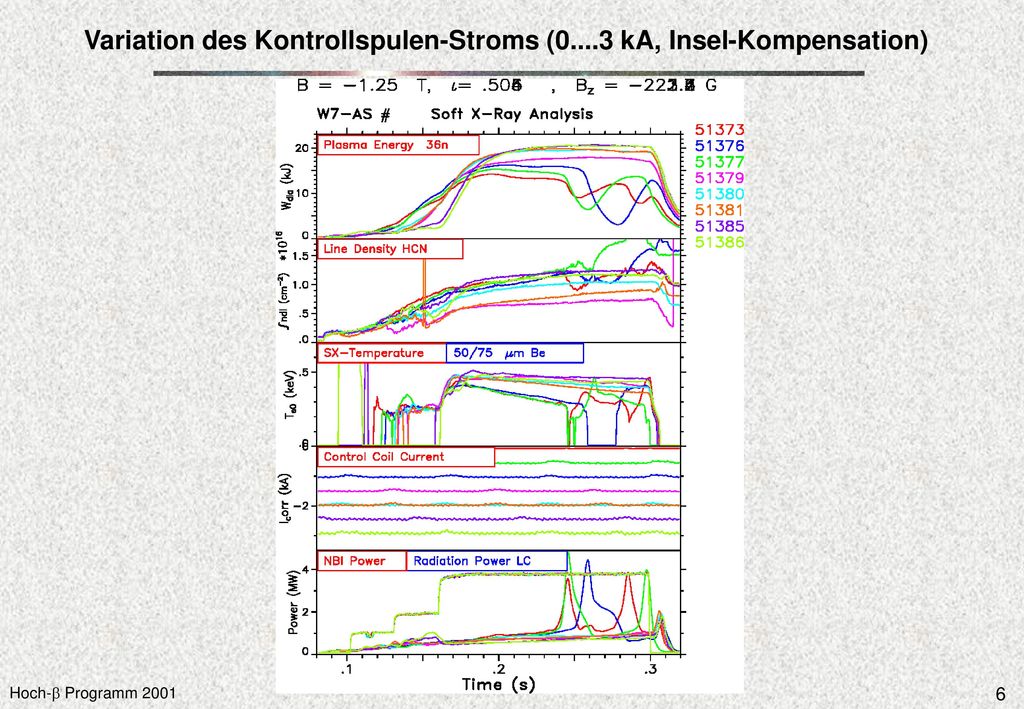

6 Variation des Kontrollspulen-Stroms (0....3 kA, Insel-Kompensation)

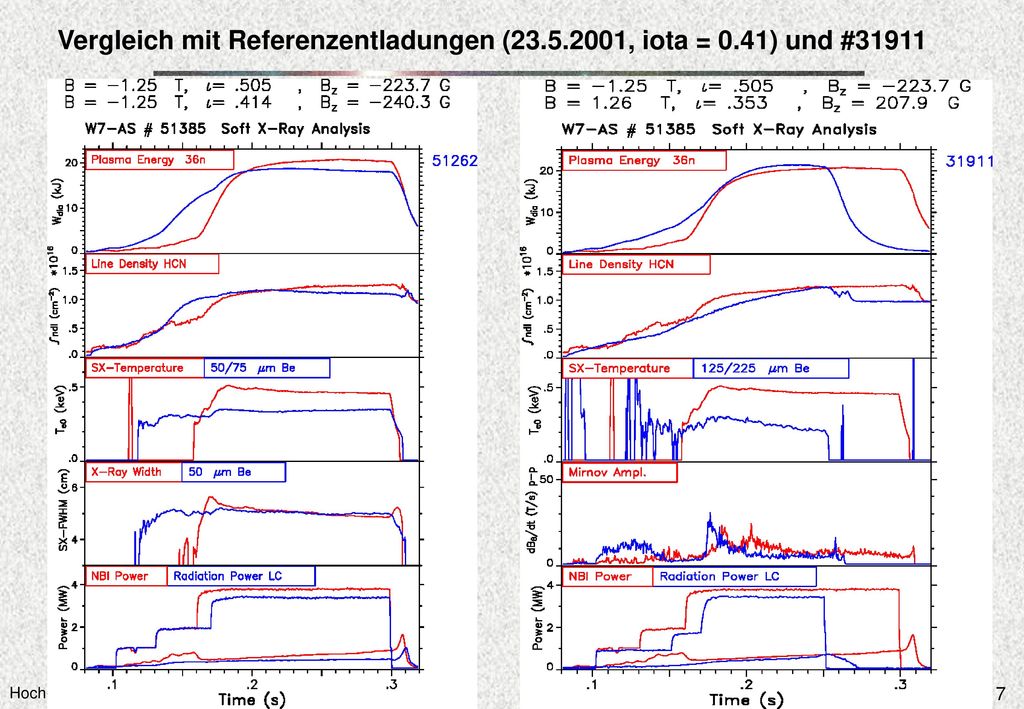

7 Vergleich mit Referenzentladungen (23.5.2001, iota = 0.41) und #31911

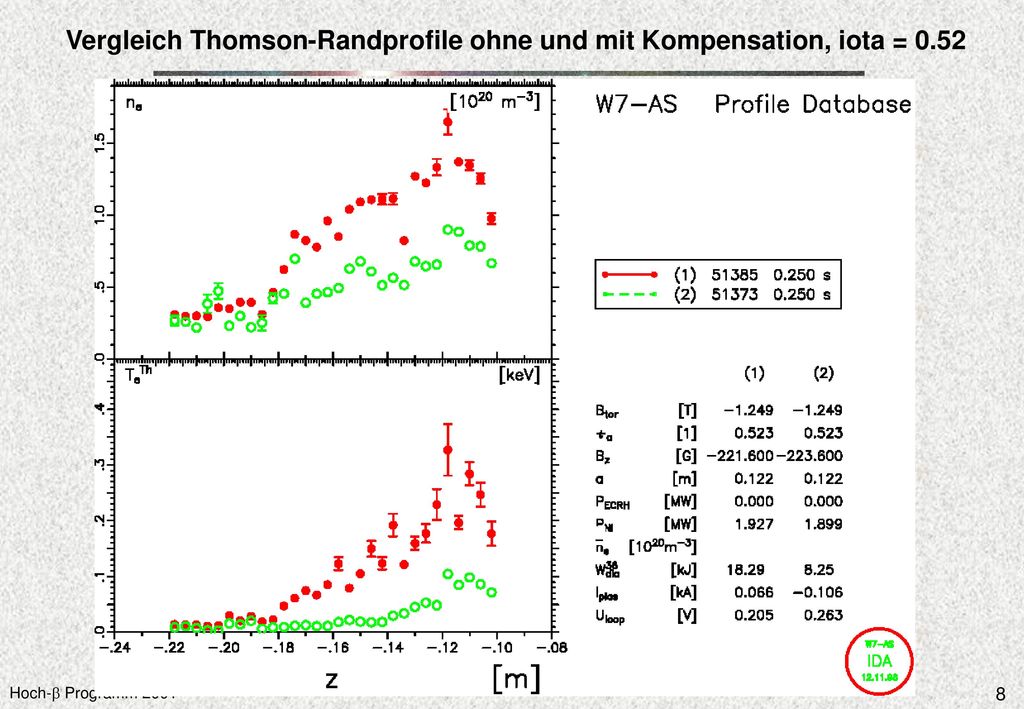

8 Vergleich Thomson-Randprofile ohne und mit Kompensation, iota = 0.52

9 Transformierte Thomson-Randprofile mit Kompensation (Icc = -2

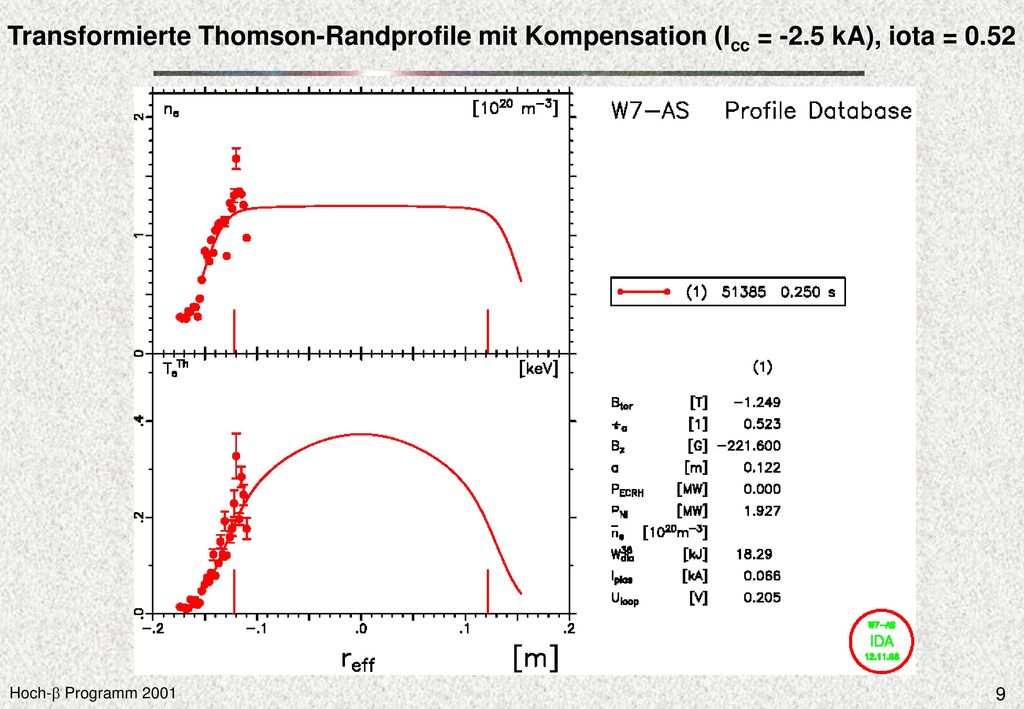

Transformierte Thomson-Randprofile mit Kompensation (Icc = -2.5 kA), iota = 0.52

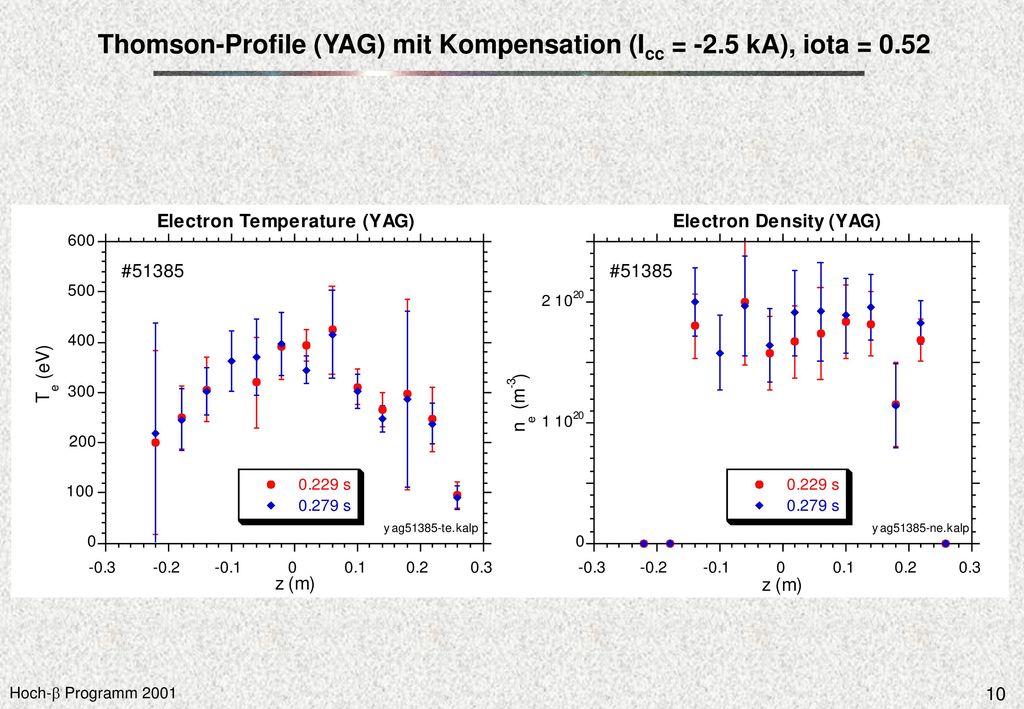

10 Thomson-Profile (YAG) mit Kompensation (Icc = -2.5 kA), iota = 0.52

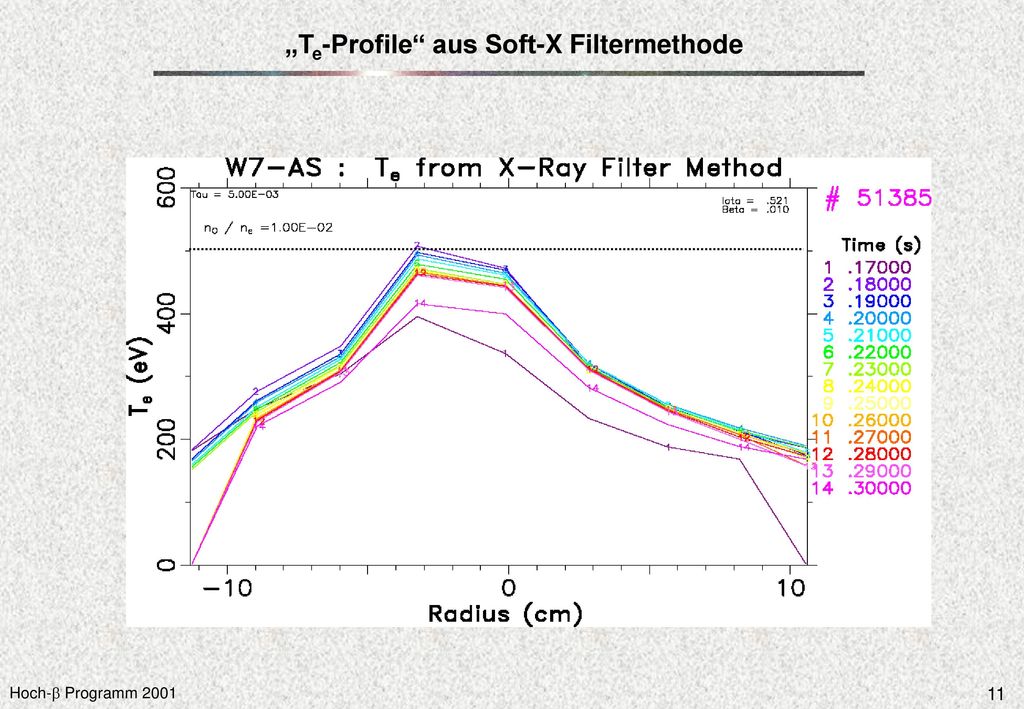

11 „Te-Profile“ aus Soft-X Filtermethode

12 Verfügbare Liniendichte-Informationen #51385
L = 0.15 m L = 0.49 m

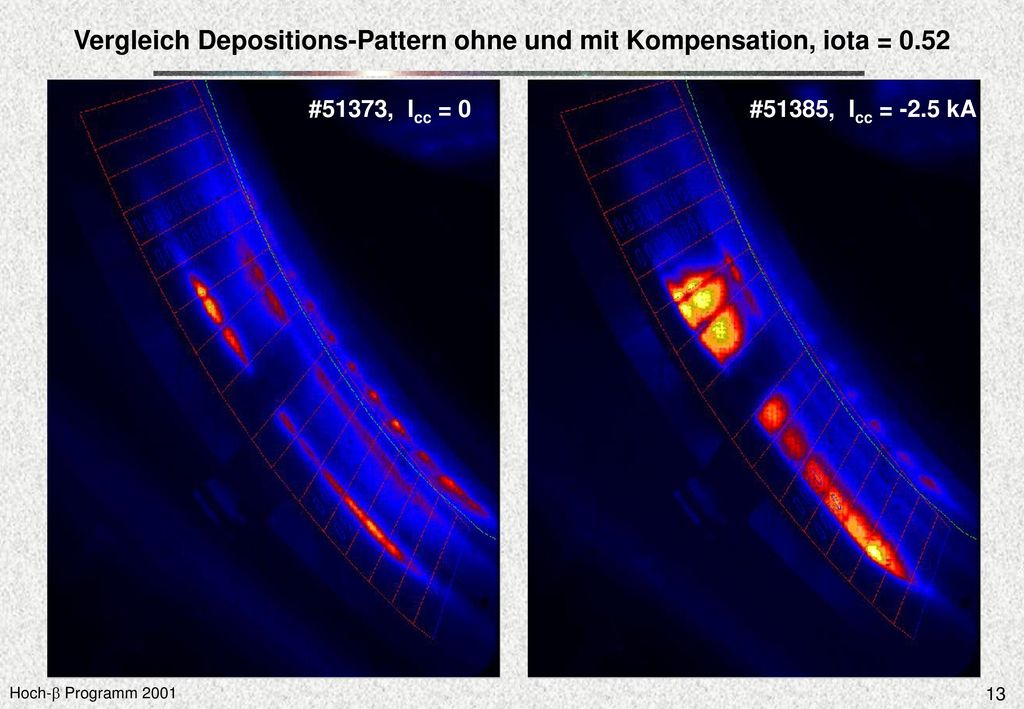

13 Vergleich Depositions-Pattern ohne und mit Kompensation, iota = 0.52
#51373, Icc = 0 #51385, Icc = -2.5 kA

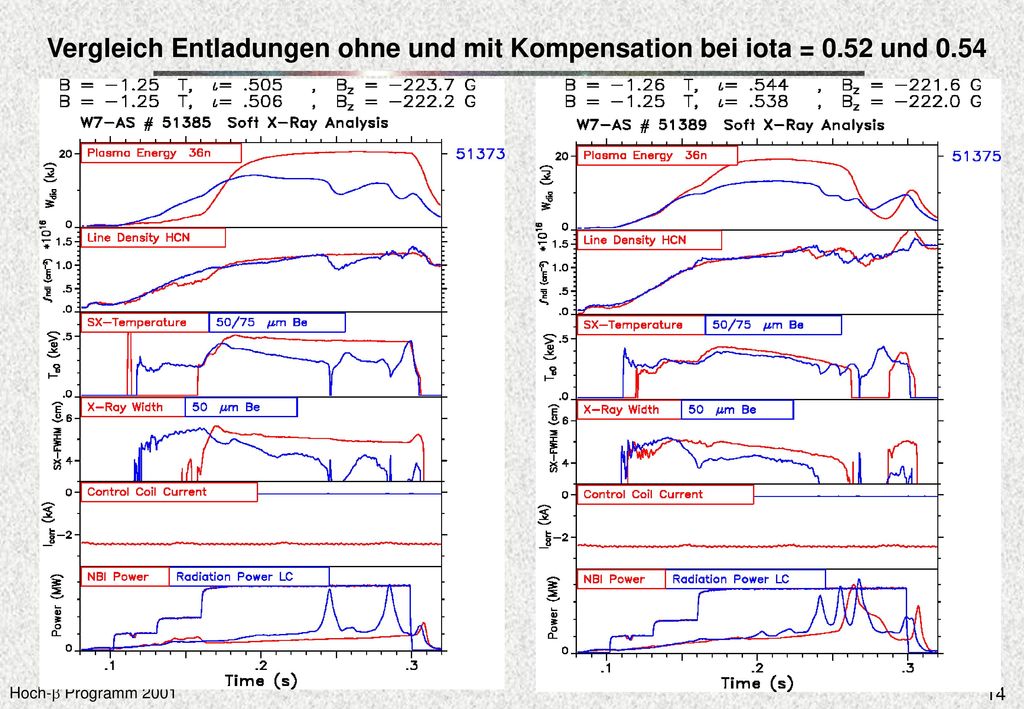

14 Vergleich Entladungen ohne und mit Kompensation bei iota = 0. 52 und 0

15 NEMEC Gleichgewichts-Rechnung für #51385 ergibt bNEMEC ≈ 2.6 % !

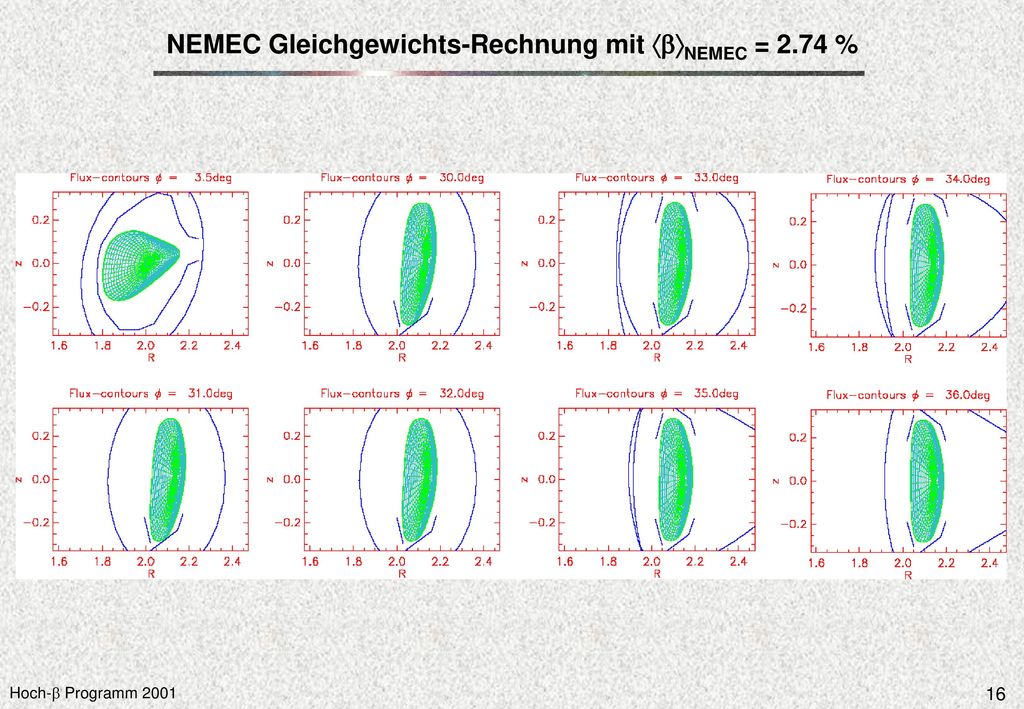

16 NEMEC Gleichgewichts-Rechnung mit bNEMEC = 2.74 %

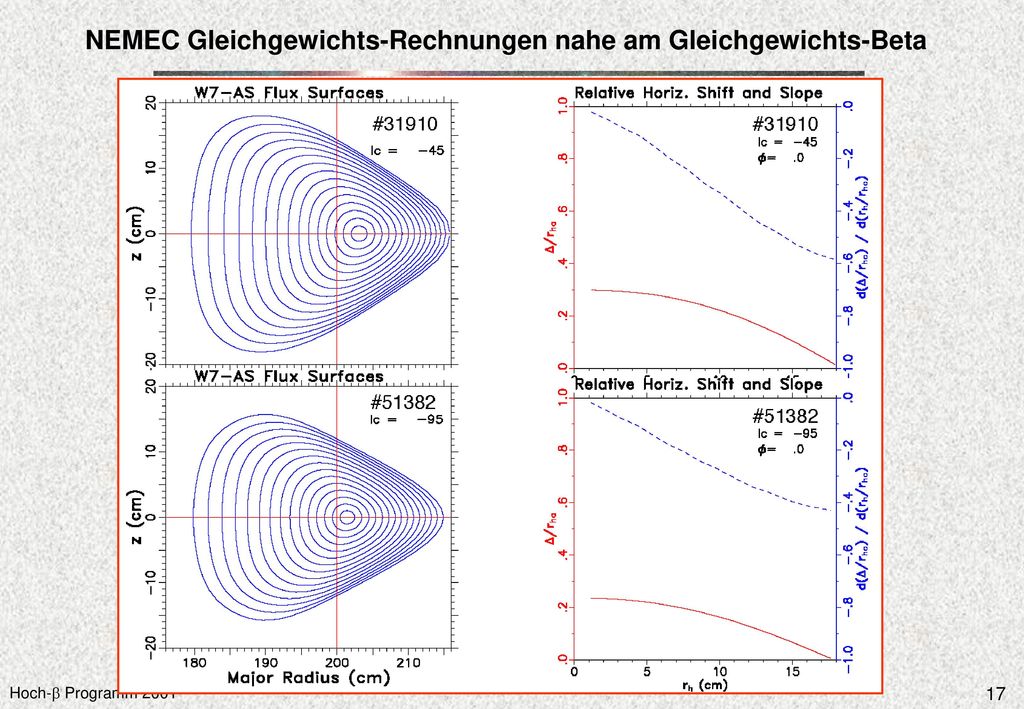

17 NEMEC Gleichgewichts-Rechnungen nahe am Gleichgewichts-Beta

18 NEMEC Gleichgewichts-Rechnungen nahe am Gleichgewichts-Beta

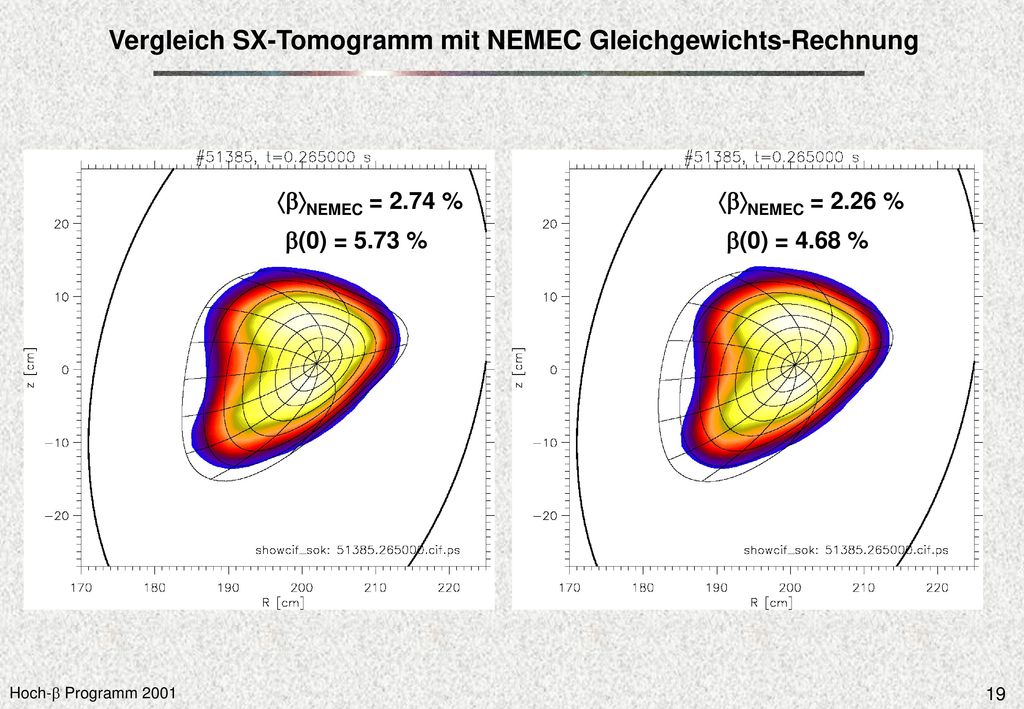

19 Vergleich SX-Tomogramm mit NEMEC Gleichgewichts-Rechnung
bNEMEC = 2.74 % bNEMEC = 2.26 % b(0) = 5.73 % b(0) = 4.68 %

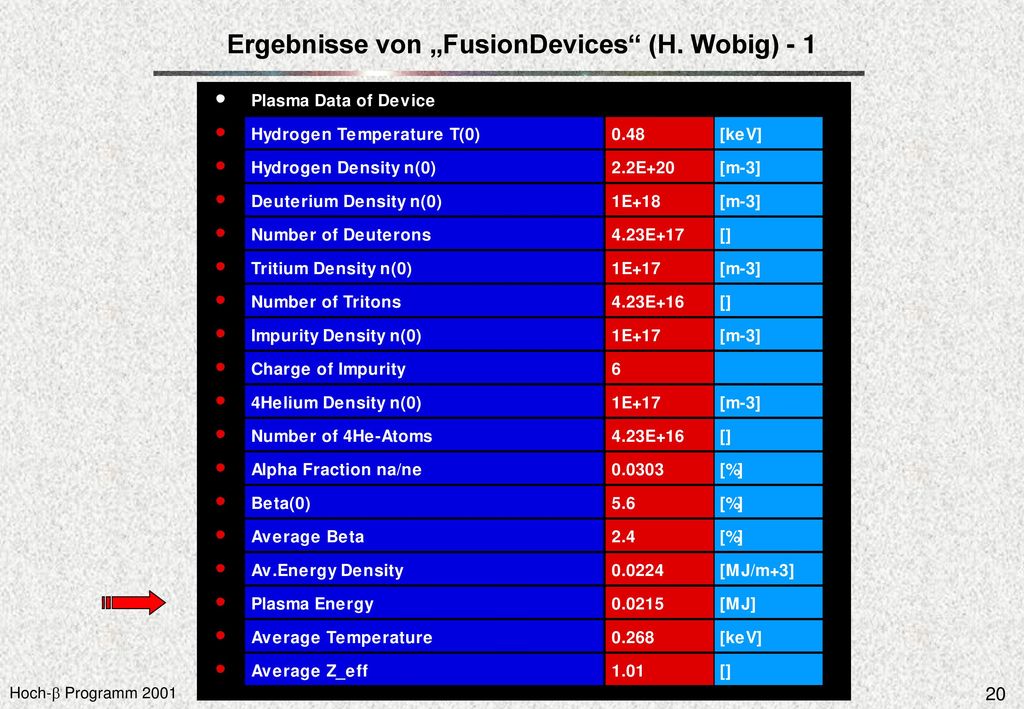

20 Ergebnisse von „FusionDevices“ (H. Wobig) - 1

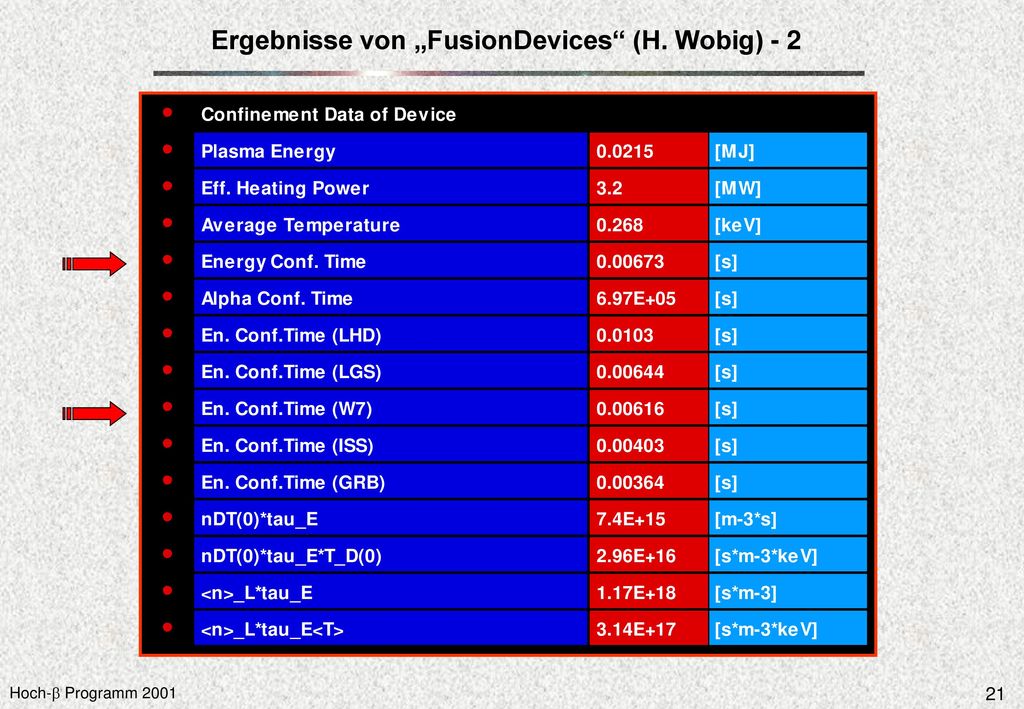

21 Ergebnisse von „FusionDevices“ (H. Wobig) - 2

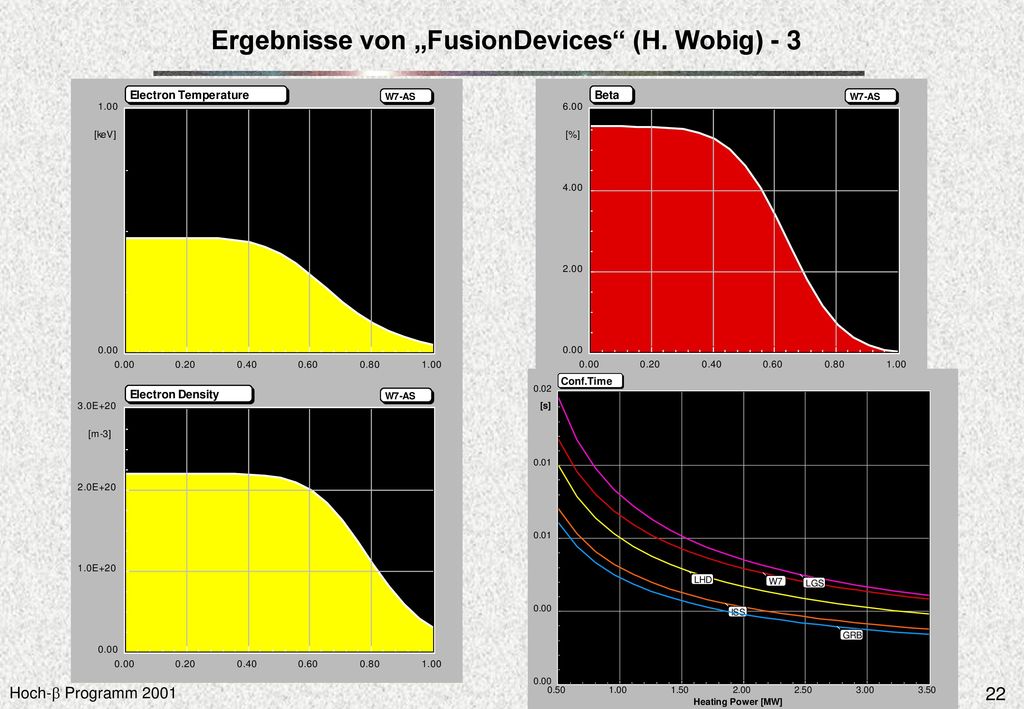

22 Ergebnisse von „FusionDevices“ (H. Wobig) - 3

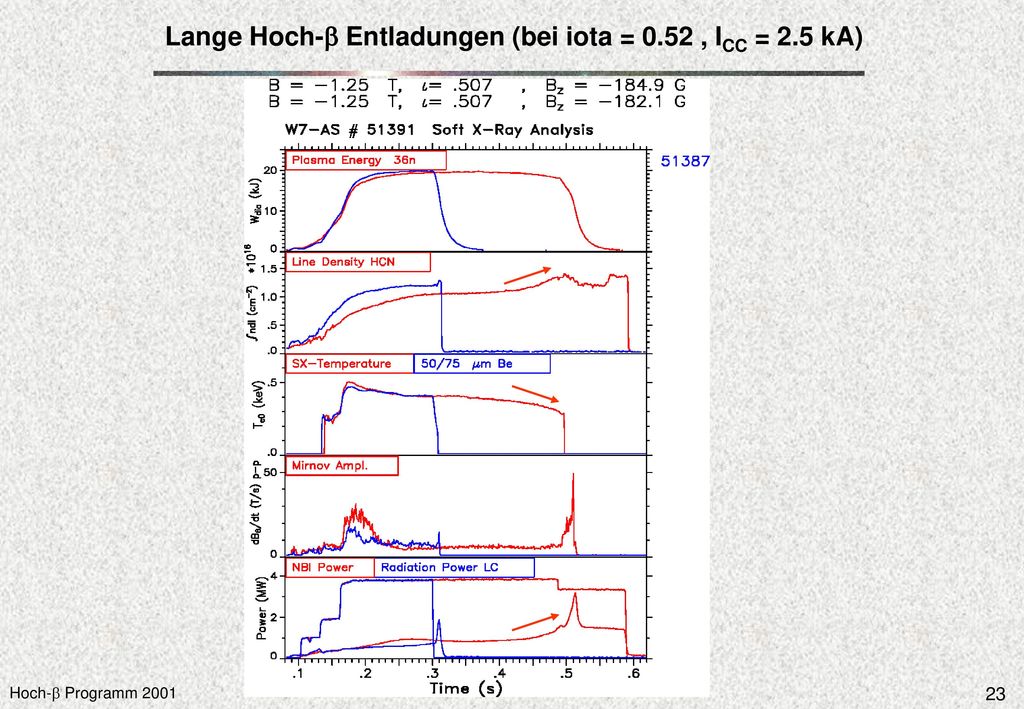

23 Lange Hoch-b Entladungen (bei iota = 0.52 , ICC = 2.5 kA)

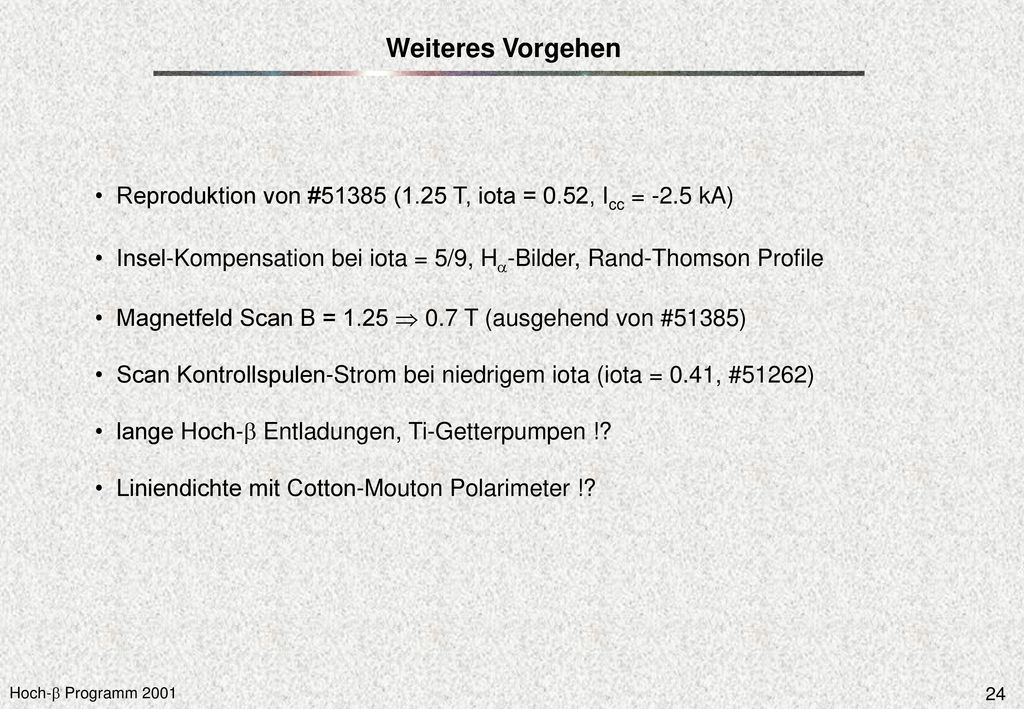

24 Weiteres Vorgehen • Reproduktion von #51385 (1.25 T, iota = 0.52, Icc = -2.5 kA) • Insel-Kompensation bei iota = 5/9, Ha-Bilder, Rand-Thomson Profile • Magnetfeld Scan B = 1.25  0.7 T (ausgehend von #51385) • Scan Kontrollspulen-Strom bei niedrigem iota (iota = 0.41, #51262) • lange Hoch-b Entladungen, Ti-Getterpumpen !? • Liniendichte mit Cotton-Mouton Polarimeter !?
