1 INSTANDSTANDHALTUNG AM BEISPIEL STÜTZSÄULENWECHSEL AN DER AUFHÄNGUNG DES ZWISCHENFÖRDERERS DES ABSETZERS 1112 Dipl.-Ing. Sebastian Dauterstedt Fachingenieur Maschinentechnik, MIBRAG mbH Belgrad, Belgrad,

2 Instandhaltungsorganisation in der MIBRAG mbH

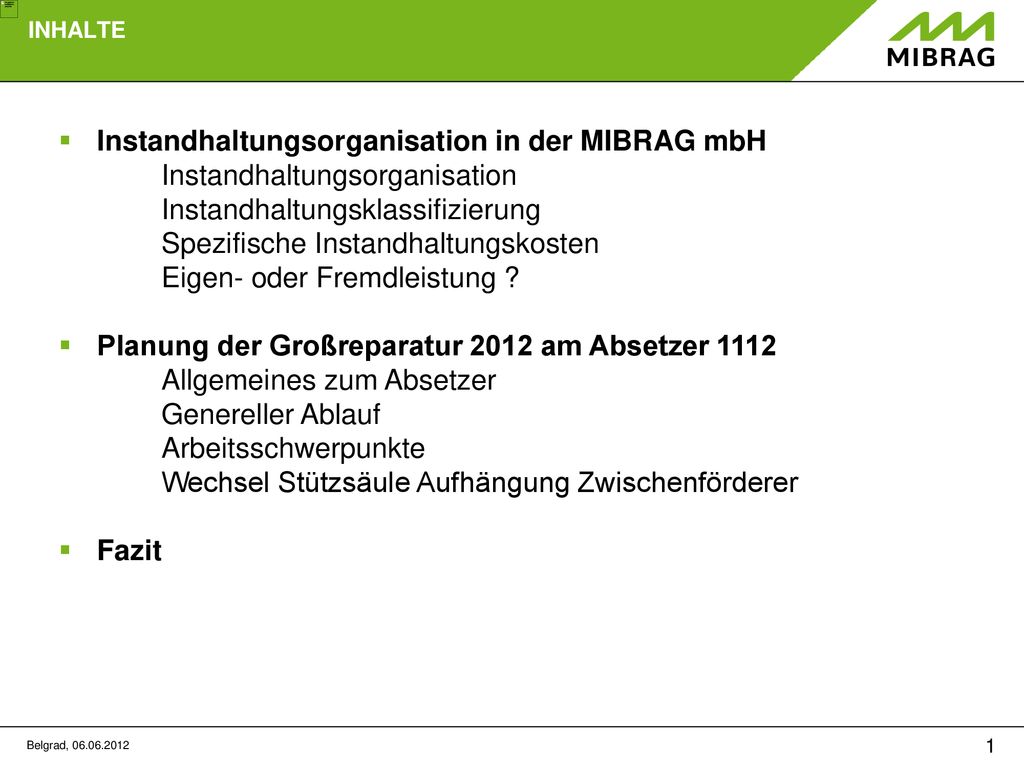

INHALTE Instandhaltungsorganisation in der MIBRAG mbH Instandhaltungsorganisation Instandhaltungsklassifizierung Spezifische Instandhaltungskosten Eigen- oder Fremdleistung ? Planung der Großreparatur 2012 am Absetzer 1112 Allgemeines zum Absetzer Genereller Ablauf Arbeitsschwerpunkte Wechsel Stützsäule Aufhängung Zwischenförderer Fazit Befahrung bei Realisierung Belgrad,

3 INSTANDHALTUNGSORGANISATION IN DER MIBRAG mbH

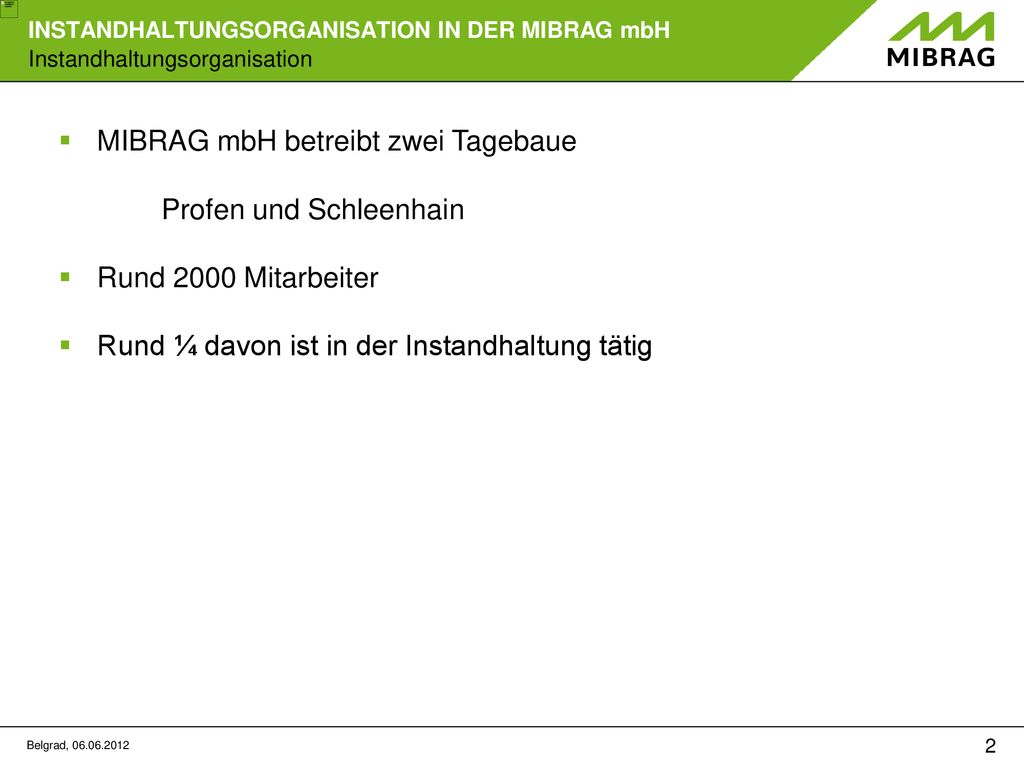

MIBRAG mbH betreibt zwei Tagebaue Profen und Schleenhain Rund 2000 Mitarbeiter Rund ¼ davon ist in der Instandhaltung tätig Befahrung bei Realisierung Belgrad,

4 INSTANDHALTUNGSORGANISATION IN DER MIBRAG mbH
Befahrung bei Realisierung Belgrad,

5 INSTANDHALTUNGSORGANISATION IN DER MIBRAG mbH

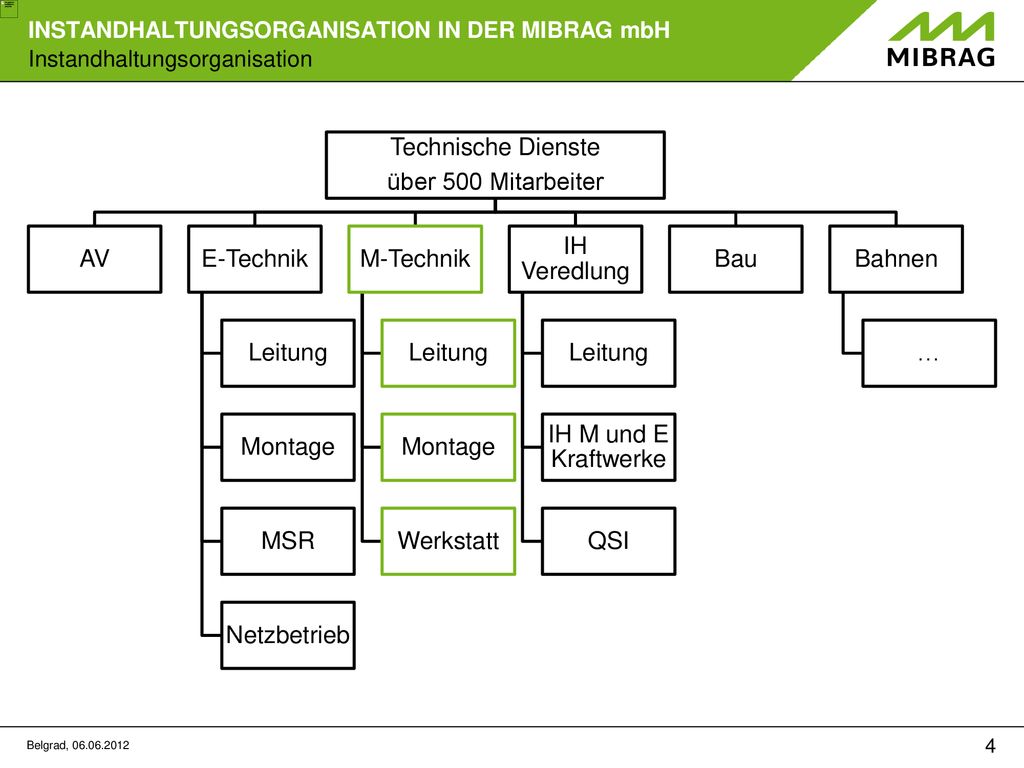

Technische Dienste über 500 Mitarbeiter AV E-Technik Leitung Montage MSR Netzbetrieb M-Technik Werkstatt IH Veredlung IH M und E Kraftwerke QSI Bau Bahnen … Befahrung bei Realisierung Belgrad,

6 Instandhaltungsklassifizierung

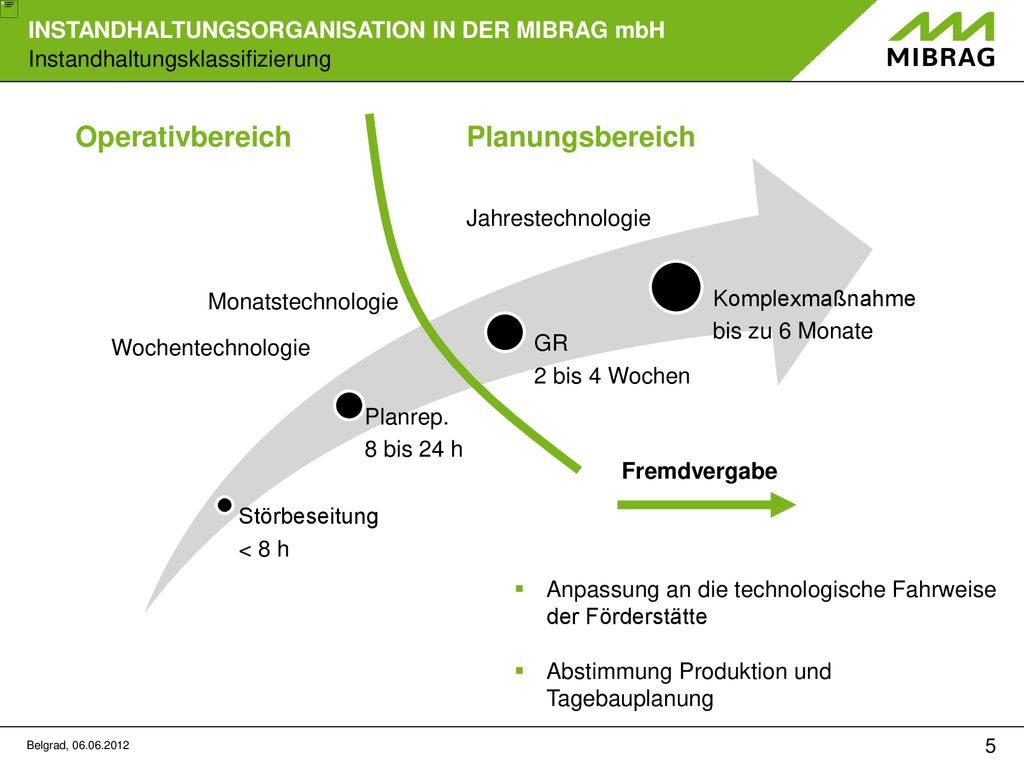

INSTANDHALTUNGSORGANISATION IN DER MIBRAG mbH Instandhaltungsklassifizierung Operativbereich Planungsbereich Störbeseitung < 8 h Planrep. 8 bis 24 h GR 2 bis 4 Wochen Komplexmaßnahme bis zu 6 Monate Jahrestechnologie Monatstechnologie Wochentechnologie Fremdvergabe Befahrung bei Realisierung Anpassung an die technologische Fahrweise der Förderstätte Abstimmung Produktion und Tagebauplanung Belgrad,

7 Spezifische Instandhaltungskosten

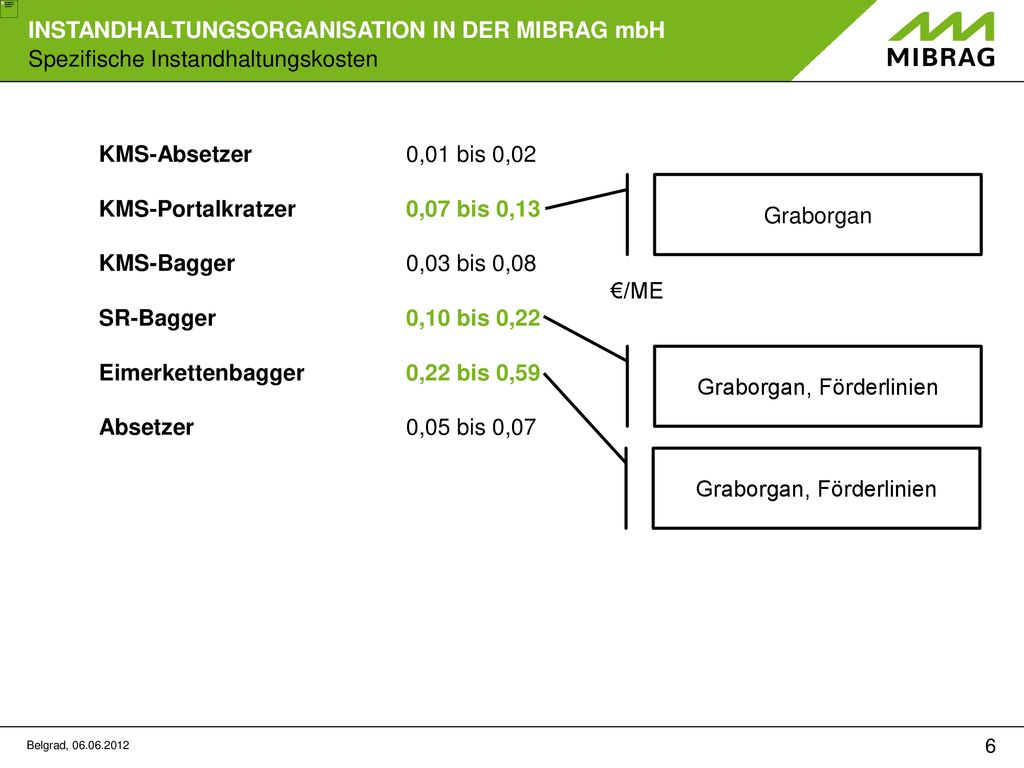

INSTANDHALTUNGSORGANISATION IN DER MIBRAG mbH Spezifische Instandhaltungskosten KMS-Absetzer 0,01 bis 0,02 KMS-Portalkratzer 0,07 bis 0,13 KMS-Bagger 0,03 bis 0,08 €/ME SR-Bagger 0,10 bis 0,22 Eimerkettenbagger 0,22 bis 0,59 Absetzer 0,05 bis 0,07 Graborgan Graborgan, Förderlinien Graborgan, Förderlinien Befahrung bei Realisierung Belgrad,

8 INSTANDHALTUNGSORGANISATION IN DER MIBRAG mbH

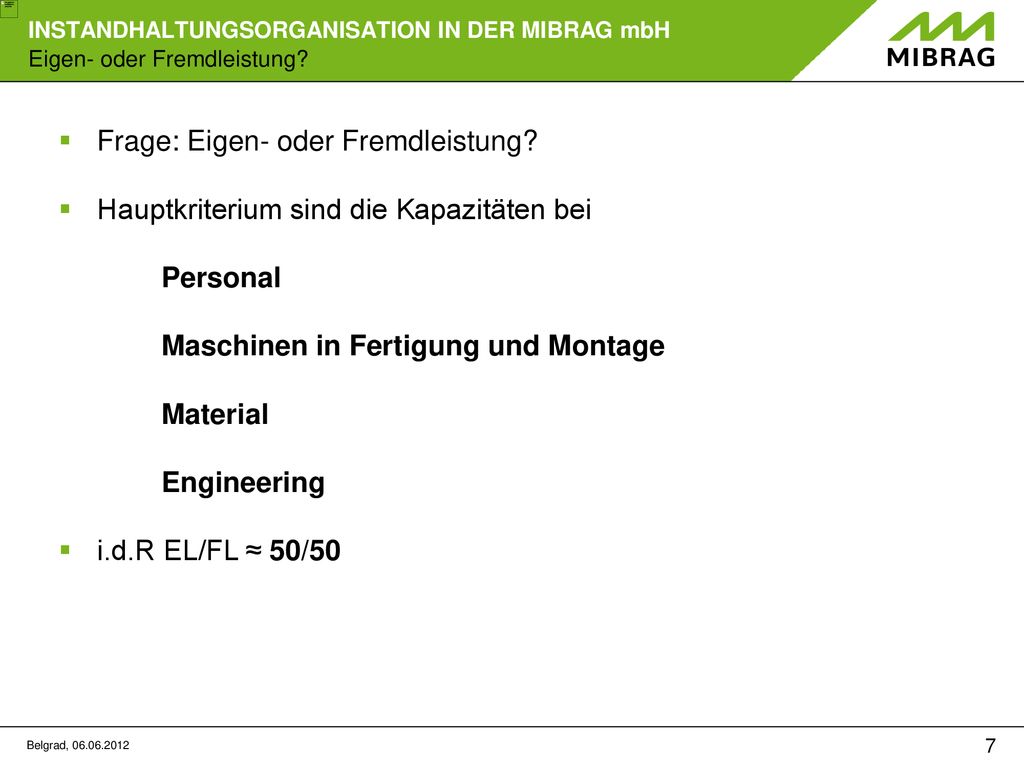

Eigen- oder Fremdleistung? Frage: Eigen- oder Fremdleistung? Hauptkriterium sind die Kapazitäten bei Personal Maschinen in Fertigung und Montage Material Engineering i.d.R EL/FL ≈ 50/50 Befahrung bei Realisierung Belgrad,

9 PLANUNG DER GROßREPARATUR 2012 AM ABSETZER 1112

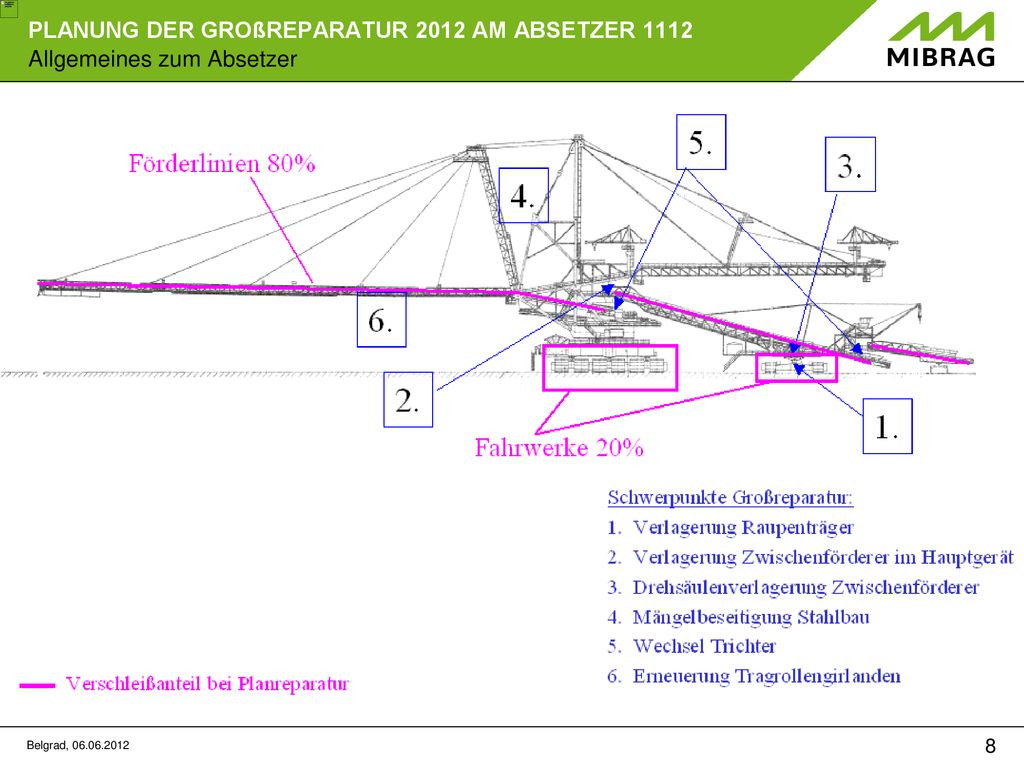

Allgemeines zum Absetzer Befahrung bei Realisierung Belgrad,

10 PLANUNG DER GROßREPARATUR 2012 AM ABSETZER 1112

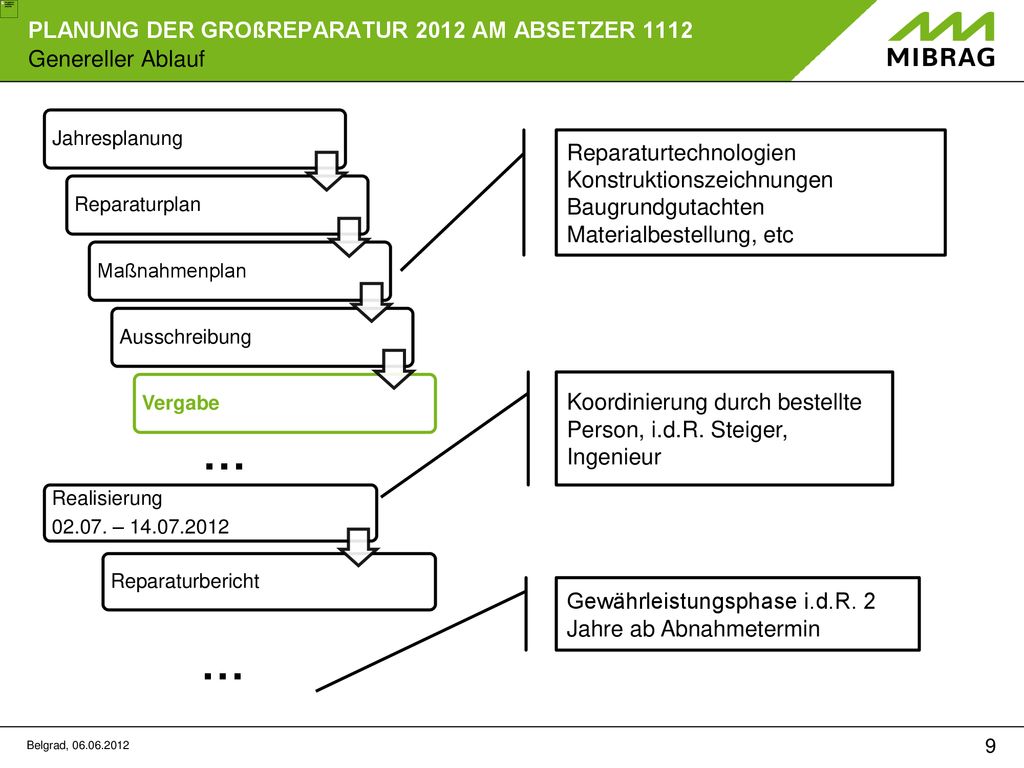

Genereller Ablauf Jahresplanung Reparaturplan Maßnahmenplan Ausschreibung Vergabe Reparaturtechnologien Konstruktionszeichnungen Baugrundgutachten Materialbestellung, etc Koordinierung durch bestellte Person, i.d.R. Steiger, Ingenieur … Realisierung – Reparaturbericht Befahrung bei Realisierung Gewährleistungsphase i.d.R. 2 Jahre ab Abnahmetermin … Belgrad,

11 PLANUNG DER GROßREPARATUR 2012 AM ABSETZER 1112

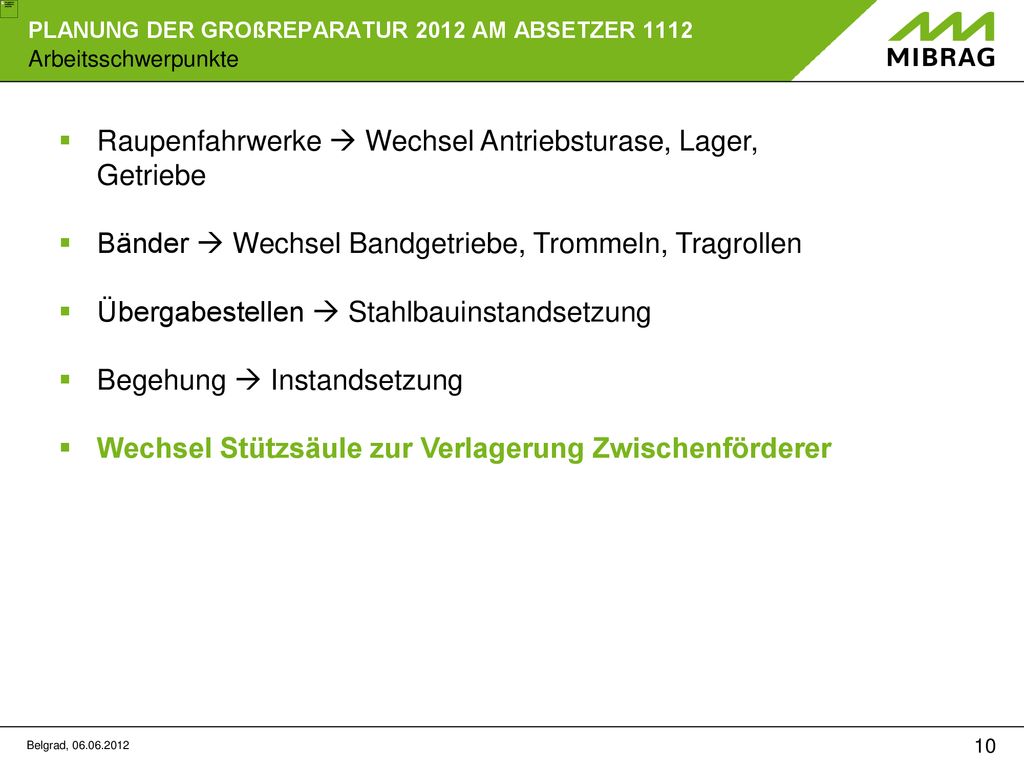

Arbeitsschwerpunkte Raupenfahrwerke  Wechsel Antriebsturase, Lager, Getriebe Bänder  Wechsel Bandgetriebe, Trommeln, Tragrollen Übergabestellen  Stahlbauinstandsetzung Begehung  Instandsetzung Wechsel Stützsäule zur Verlagerung Zwischenförderer Befahrung bei Realisierung Belgrad,

12 PLANUNG DER GROßREPARATUR 2012 AM ABSETZER 1112

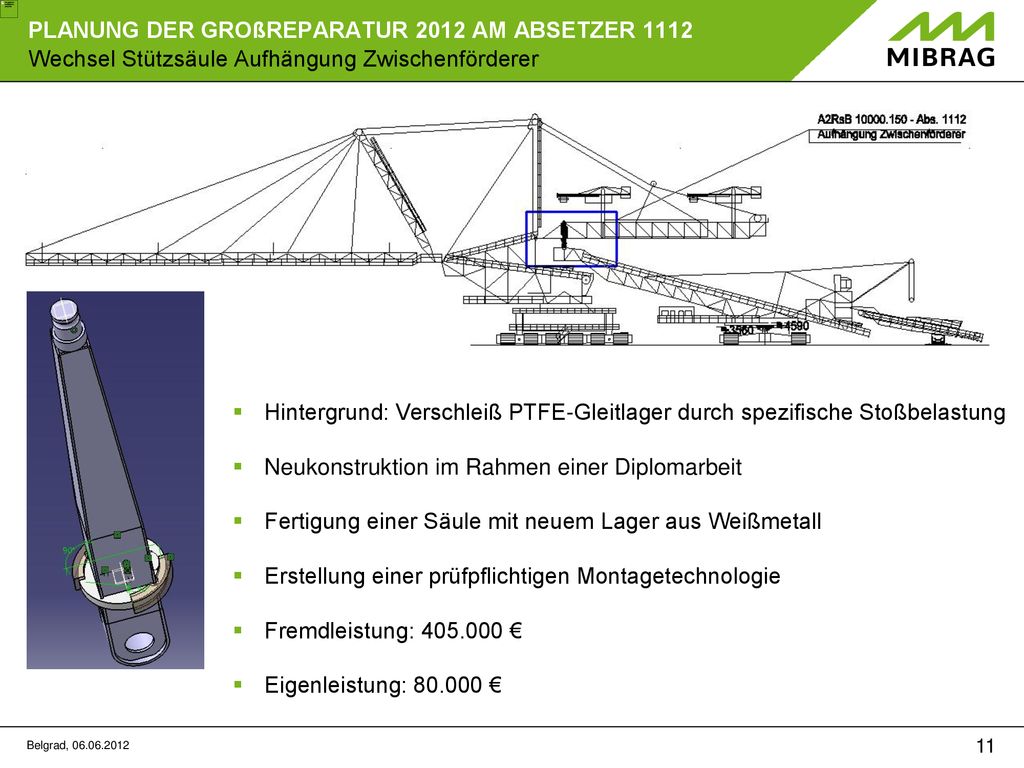

Wechsel Stützsäule Aufhängung Zwischenförderer Hintergrund: Verschleiß PTFE-Gleitlager durch spezifische Stoßbelastung Neukonstruktion im Rahmen einer Diplomarbeit Fertigung einer Säule mit neuem Lager aus Weißmetall Erstellung einer prüfpflichtigen Montagetechnologie Fremdleistung: € Eigenleistung: € Befahrung bei Realisierung Belgrad,

13 Wechsel Stützsäule Aufhängung Zwischenförderer

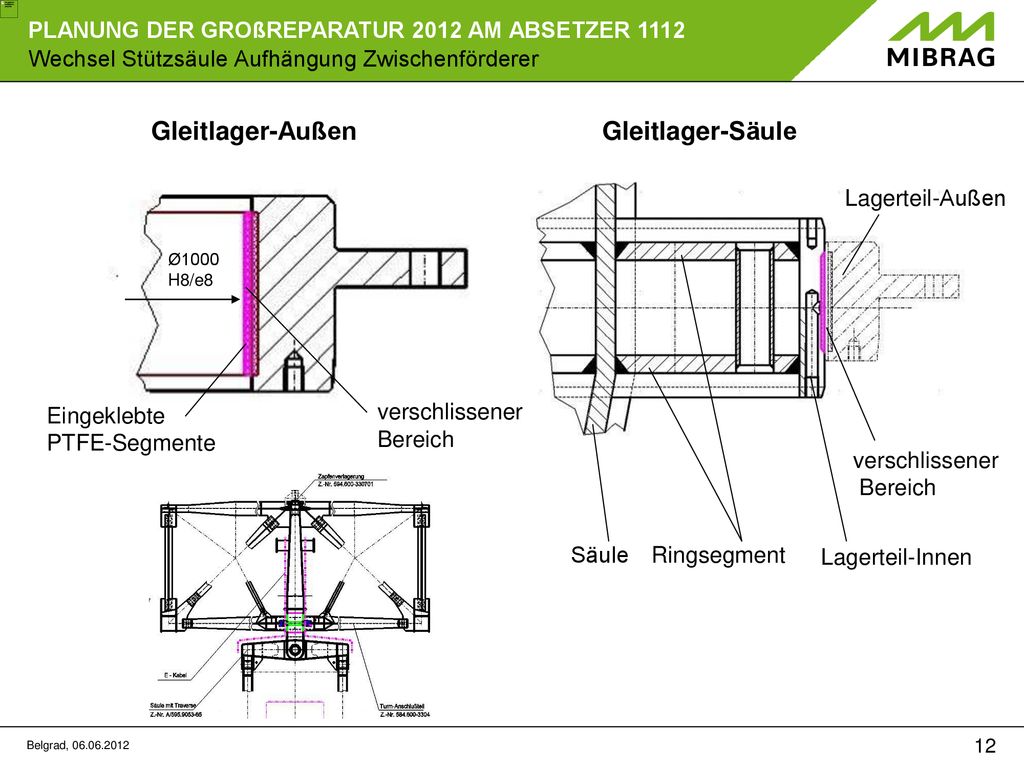

20% PLANUNG DER GROßREPARATUR 2012 AM ABSETZER 1112 Wechsel Stützsäule Aufhängung Zwischenförderer Gleitlager-Außen Gleitlager-Säule Lagerteil-Außen Ø1000 H8/e8 Eingeklebte PTFE-Segmente verschlissener Bereich verschlissener Bereich Säule Ringsegment Lagerteil-Innen Belgrad,

14 Neu Alt PLANUNG DER GROßREPARATUR 2012 AM ABSETZER 1112

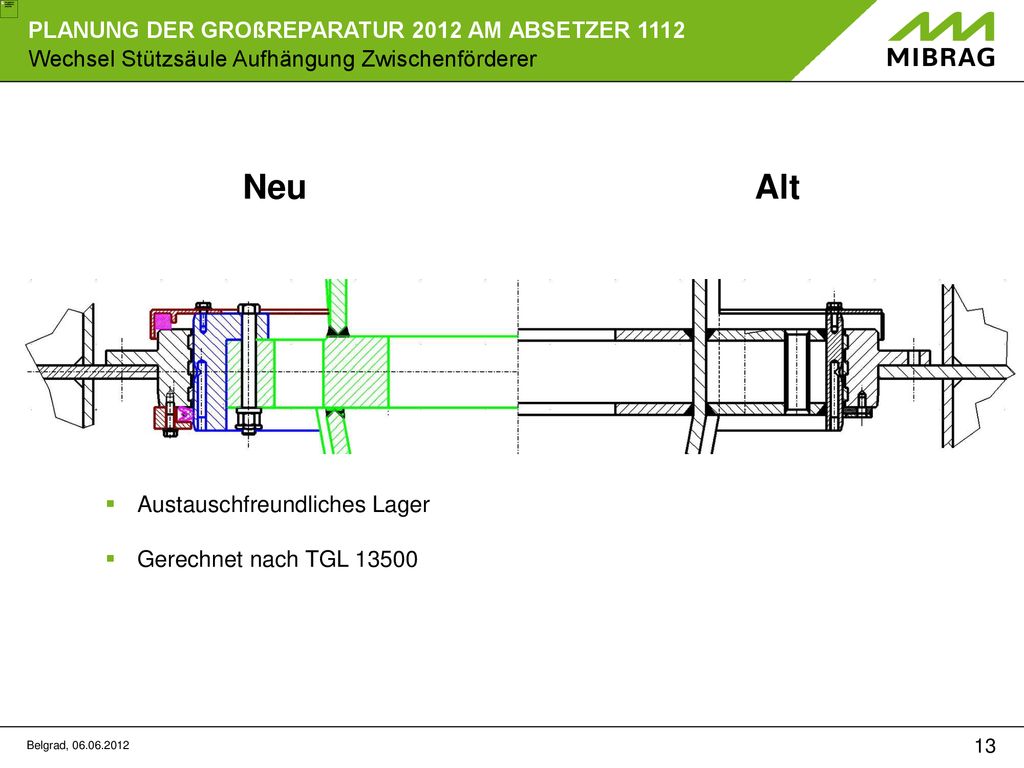

20% PLANUNG DER GROßREPARATUR 2012 AM ABSETZER 1112 Wechsel Stützsäule Aufhängung Zwischenförderer Neu Alt Austauschfreundliches Lager Gerechnet nach TGL 13500 Belgrad,

15 PLANUNG DER GROßREPARATUR 2012 AM ABSETZER 1112

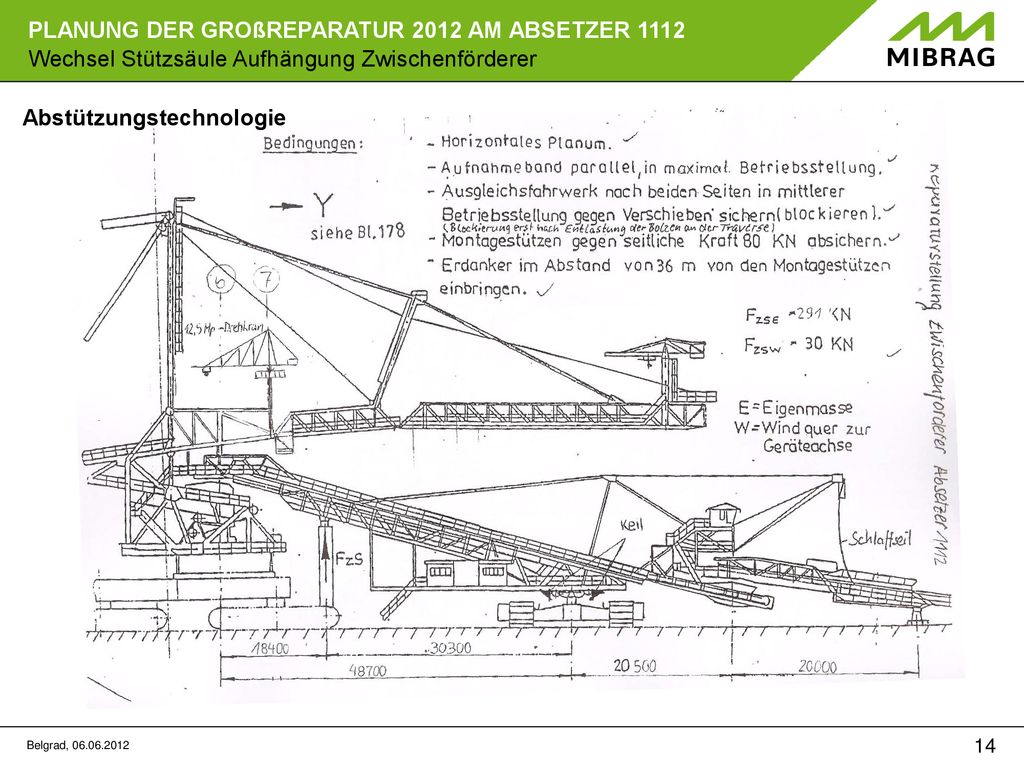

Wechsel Stützsäule Aufhängung Zwischenförderer Abstützungstechnologie Ausbausituation Belgrad,

16 PLANUNG DER GROßREPARATUR 2012 AM ABSETZER 1112

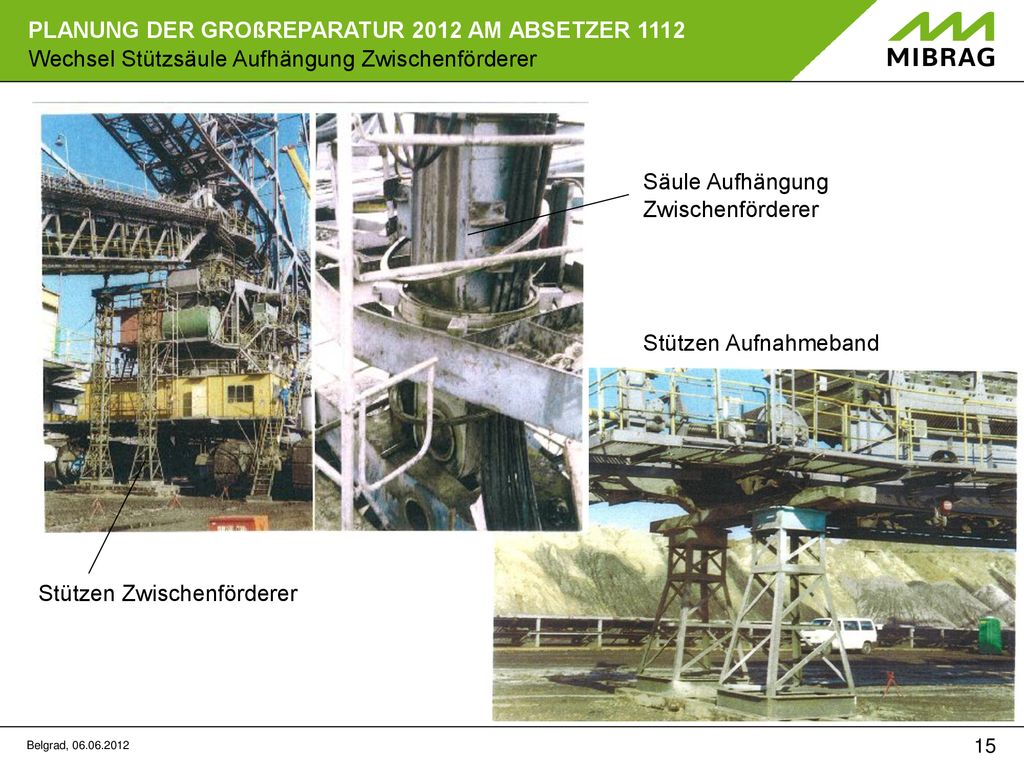

Wechsel Stützsäule Aufhängung Zwischenförderer Säule Aufhängung Zwischenförderer Stützen Aufnahmeband Ausbausituation Stützen Zwischenförderer Belgrad,

17 PLANUNG DER GROßREPARATUR 2012 AM ABSETZER 1112

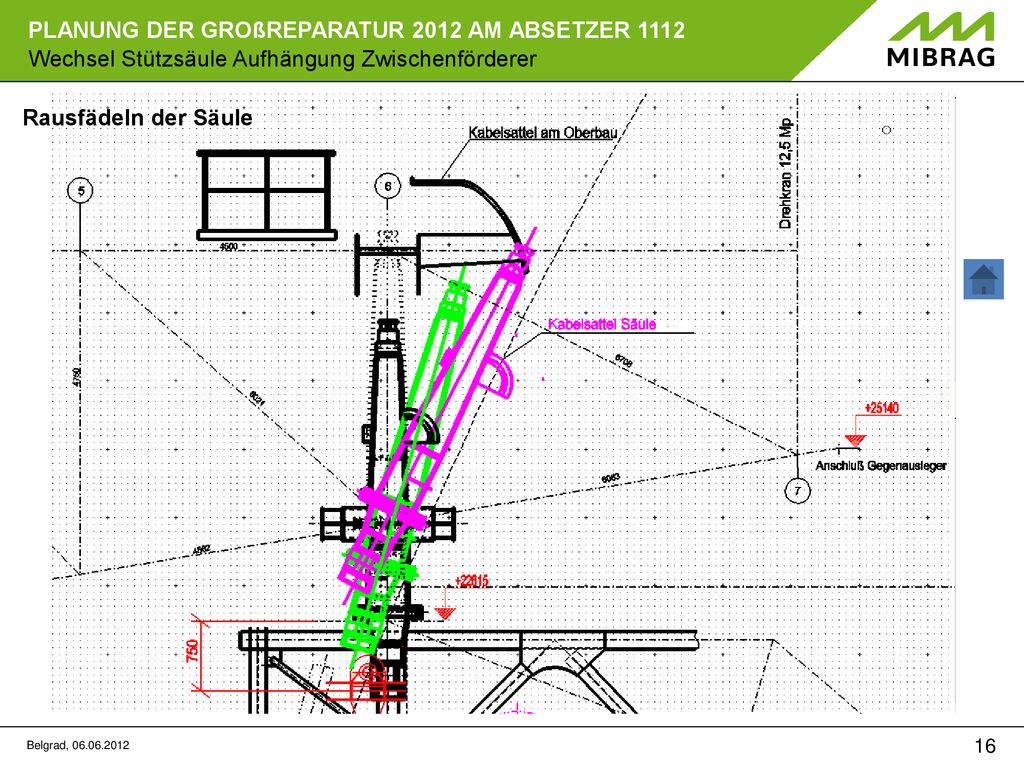

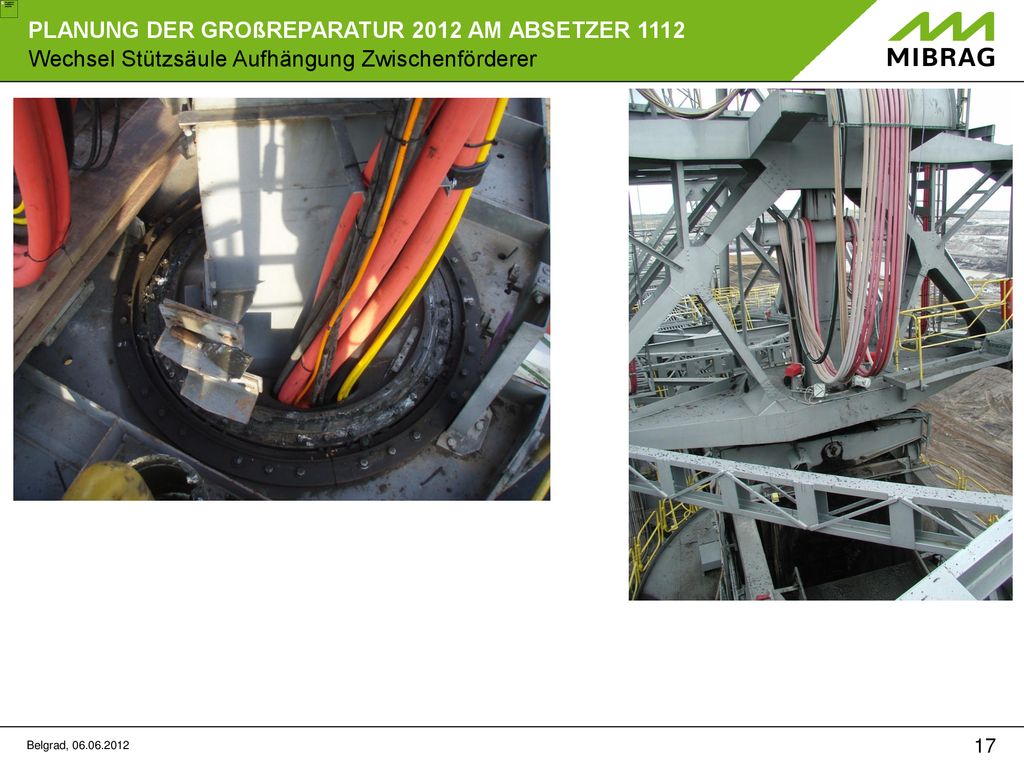

Wechsel Stützsäule Aufhängung Zwischenförderer Rausfädeln der Säule Ausbausituation Belgrad,

18 PLANUNG DER GROßREPARATUR 2012 AM ABSETZER 1112
Wechsel Stützsäule Aufhängung Zwischenförderer Belgrad,

19 Ziel der zyklischen Instandhaltung = Anlagenverfügbarkeit

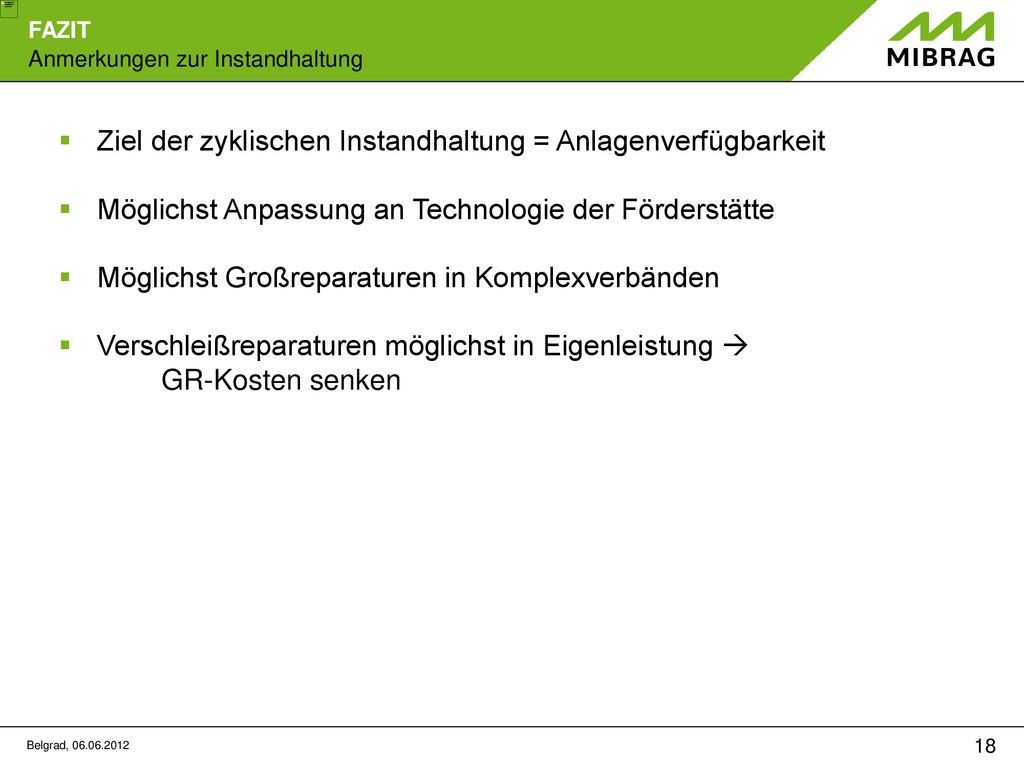

FAZIT Anmerkungen zur Instandhaltung Ziel der zyklischen Instandhaltung = Anlagenverfügbarkeit Möglichst Anpassung an Technologie der Förderstätte Möglichst Großreparaturen in Komplexverbänden Verschleißreparaturen möglichst in Eigenleistung  GR-Kosten senken Belgrad,
