ABB STOTZ-KONTAKT GmbH ABB i-bus® KNX Jalousieaktor JRA/U1.230.1.1
ABB Stotz-Kontakt GmbH, STO/G, 01/2013 ABB STOTZ-KONTAKT GmbH ABB i-bus® KNX Jalousieaktor JRA/U © ABB 25 May 2018 | Slide 1
2
ABB i-bus® KNX Jalousieaktor JRA/U 1.230.1.1
Jalousieaktor UP-Variante 1 Jalousieausgang 230V (Jalousien, Rollläden, Markisen, Lüfter-Klappen) 3 Binäreingange (Schalter oder Taster, gemeinsames Bezugspotenzial) Einbau in Gerätedose nach DIN (z.B. Ø 60er Schalterdose) © ABB 25 May 2018 | Slide 2
3
ABB i-bus® KNX Jalousieaktor JRA/U 1.230.1.1 - Montage -
Einbau in Gerätedose nach DIN 49073 Gerätedose mit Trennwand oder separate Dosen verwenden Mindestabstand zwischen Netzspannung und Bus-/Nebenstellenadern min. 4 mm 60er Dose ausreichend Abmessungen © ABB 25 May 2018 | Slide 3
4

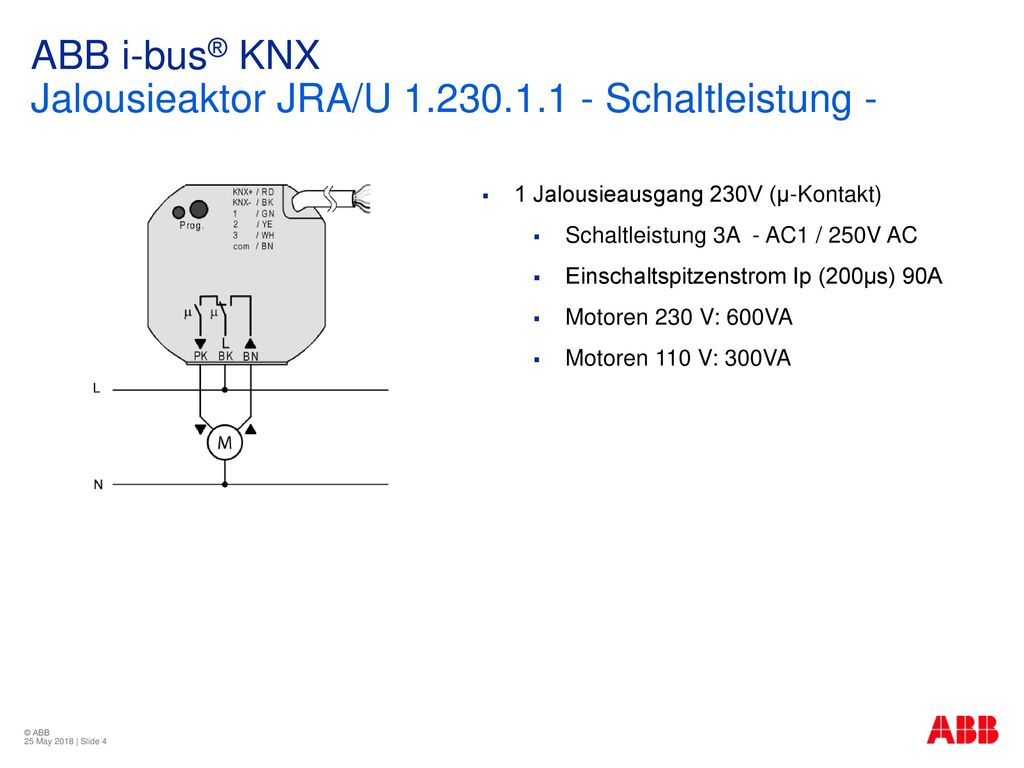

ABB i-bus® KNX Jalousieaktor JRA/U 1.230.1.1 - Schaltleistung -
1 Jalousieausgang 230V (µ-Kontakt) Schaltleistung 3A - AC1 / 250V AC Einschaltspitzenstrom Ip (200µs) 90A Motoren 230 V: 600VA Motoren 110 V: 300VA © ABB 25 May 2018 | Slide 4
5
ABB i-bus® KNX Jalousieaktor JRA/U 1.230.1.1 - Softwarefunktion -
Softwarefunktion (über ETS ohne PowerTool) Betriebsart: Lamellen, Rollladen, Markisen oder Lüfterklappen Behangfahrzeiten parametrierbar Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung Zwangsstellung 5 unabhängige Sicherheitsfunktionen: Wind, 1 Regen, 1 Frost Sonnenschutzfunktion 8 Szenen © ABB 25 May 2018 | Slide 5
6
ABB i-bus® KNX Jalousieaktor JRA/U 1.230.1.1 - Binäreingang -
3 Binäreingänge (gemeinsames Bezugspotenzial) Steuerleitung YY6x0,6 Leitungslänge max. 5 m Schleifenwiderstand 500 Ω Softwarefunktion (über ETS ohne PowerTool) Schalten / Dimmen / Jalousie und Wertgeber Sperren einzelner Eingänge Verhalten bei KNX Wiederkehr für jeden Eingang parametrierbar Zwei unabhängige Schaltobjekte je Eingang © ABB 25 May 2018 | Slide 6
7
ABB i-bus® KNX Jalousieaktor JRA/U 1.230.1.1– Bestelldaten -
Aktuelle Preise und weitere Technische Daten zu dem Produkt finden sie auf unserer Homepage Gebäude-Systemtechnik © ABB 25 May 2018 | Slide 7
8
© ABB STOTZ-KONTAKT GmbH
2CDC N0101 | Seite 8
