1 Prüfung der TFH-Verbindungen mit ET 91
Pilotpegelmessung an RF-Messpunkt Pilotpegelmessung an Linienanschluss Automatische Master-Slave-Kanalmessungen Pegelmessung in Mitlauf-Betriebsart Kanaldämpfungsmessung mit MTTS Klicken Sie auf die Felder für weitere Informationen! ELEKTR NIKA

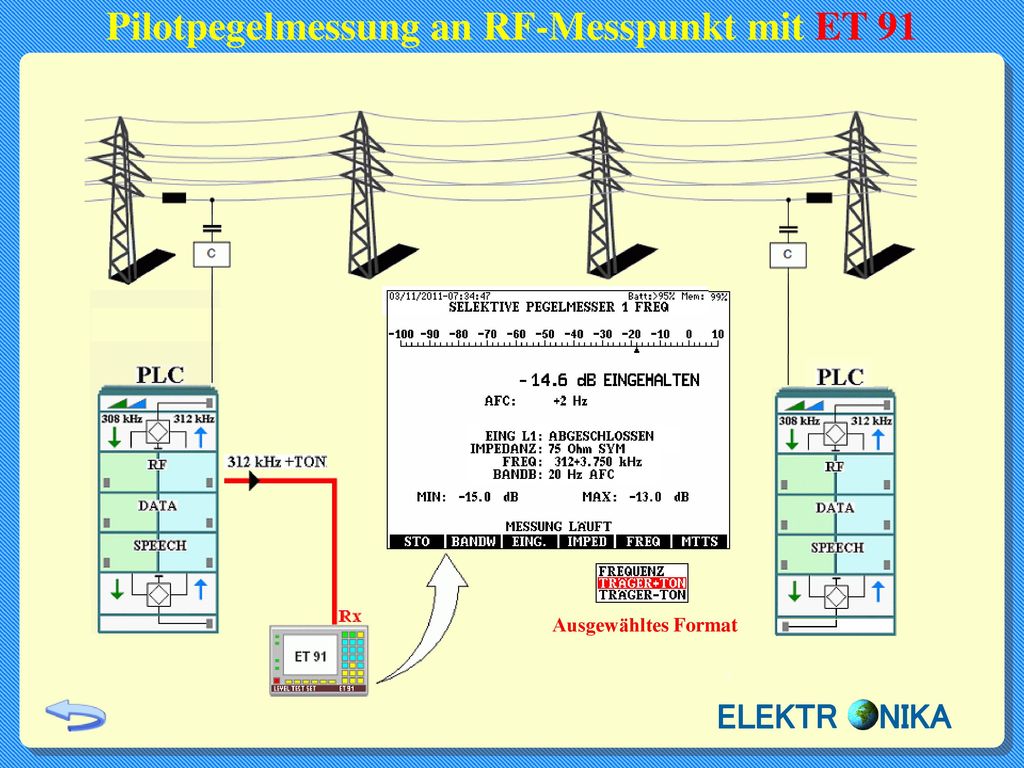

2 Pilotpegelmessung an RF-Messpunkt mit ET 91
Ausgewähltes Format ELEKTR NIKA

3 Pilotpegelmessung an Linienanschluss mit ET 91
Ausgewähltes Format ELEKTR NIKA

4 Automatische Master-Slave-Kanalmessungen mit ET 91
Um die Messergebnisse zu sehen klicken Sie hier ELEKTR NIKA

5 Messergebnisse der Master-Slave-Kanalmessungen
Die Messergebnisse stehen sowohl in graphischer als auch in numerischer Form zur Verfügung und können an einen PC übertragen werden. ELEKTR NIKA

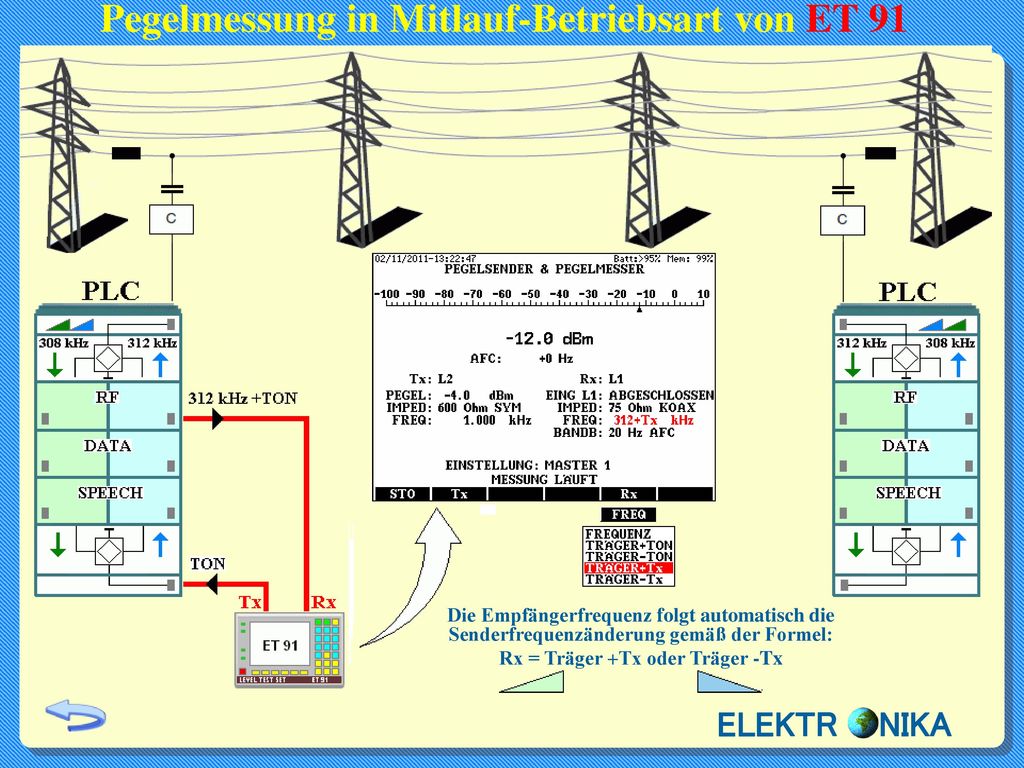

6 Pegelmessung in Mitlauf-Betriebsart von ET 91
Die Empfängerfrequenz folgt automatisch die Senderfrequenzänderung gemäß der Formel: Rx = Träger +Tx oder Träger -Tx ELEKTR NIKA

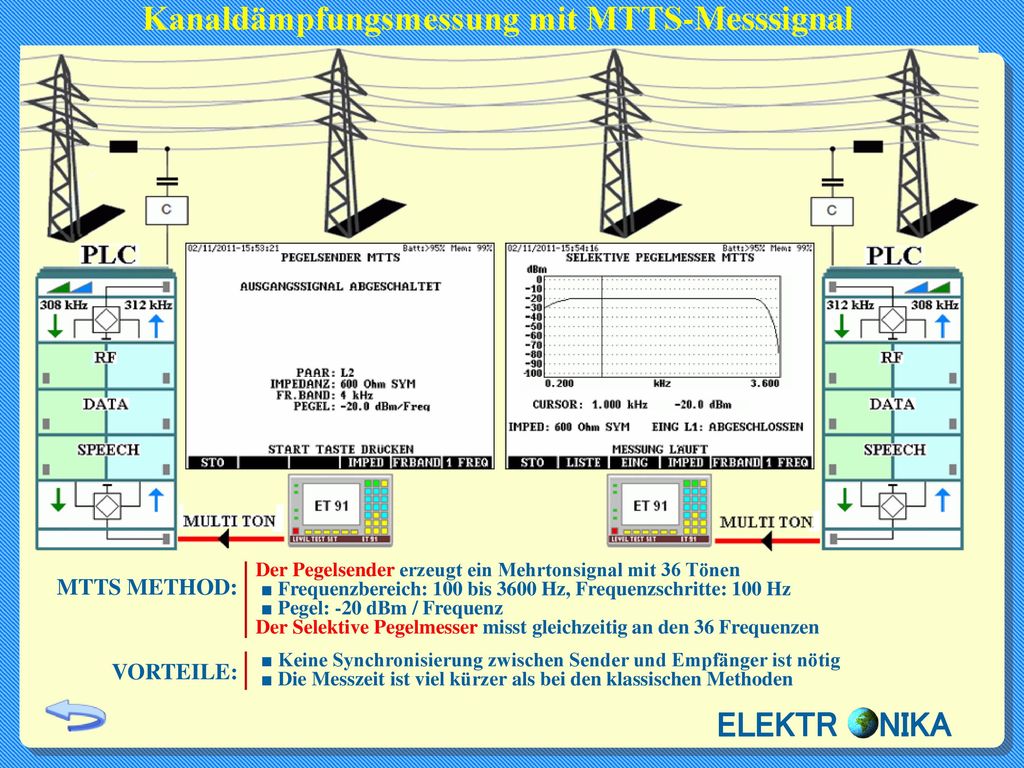

7 Kanaldämpfungsmessung mit MTTS-Messsignal
MTTS METHOD: Der Pegelsender erzeugt ein Mehrtonsignal mit 36 Tönen ■ Frequenzbereich: 100 bis 3600 Hz, Frequenzschritte: 100 Hz ■ Pegel: -20 dBm / Frequenz Der Selektive Pegelmesser misst gleichzeitig an den 36 Frequenzen VORTEILE: ■ Keine Synchronisierung zwischen Sender und Empfänger ist nötig ■ Die Messzeit ist viel kürzer als bei den klassischen Methoden ELEKTR NIKA

8 Vielen Dank für Ihre Aufmerksamkeit !
