1
Christian Zepp & Katharina Rohr
Praktikum vom Station1: Brechungsgesetz Dispersion Totalreflexion Christian Zepp & Katharina Rohr
2
Gliederung Aufgabe 1 Theoretischer Versuchsaufbau Ergebnis Aufgabe 1
Hintergrund- Theorie Aufgabe 2 Aufgabe 3 Quellen
3

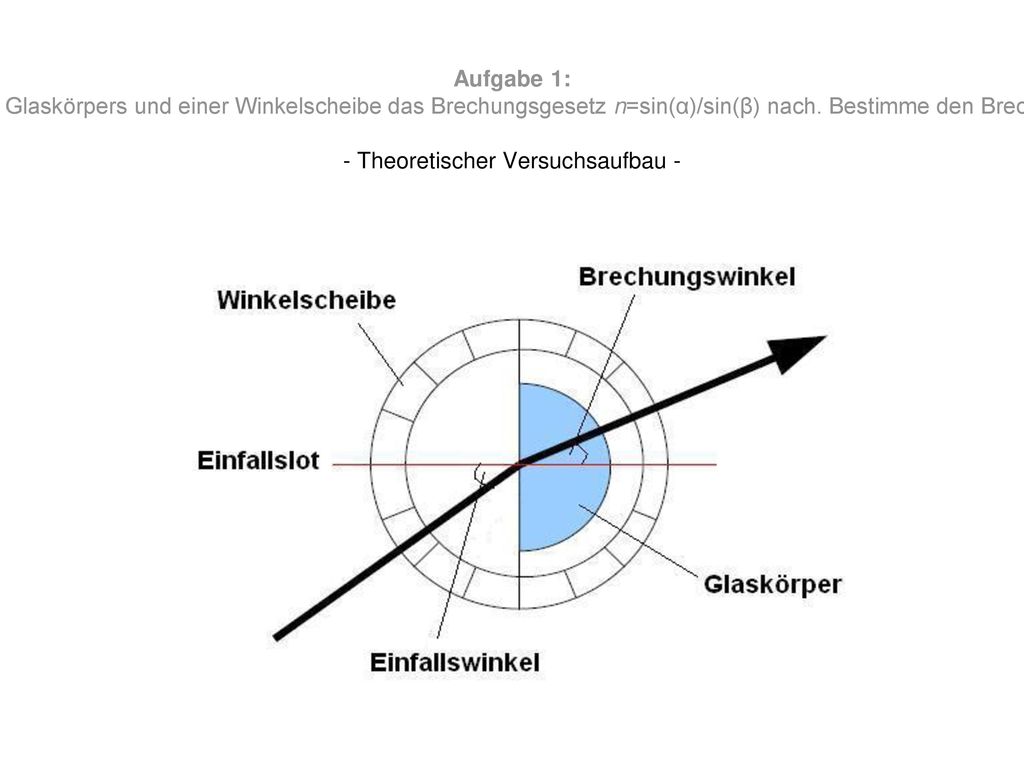

Aufgabe 1: Weise mit Hilfe eines halbrunden Glaskörpers und einer Winkelscheibe das Brechungsgesetz n=sin(α)/sin(β) nach. Bestimme den Brechungsindex n des Glasmaterials. - Theoretischer Versuchsaufbau -
4

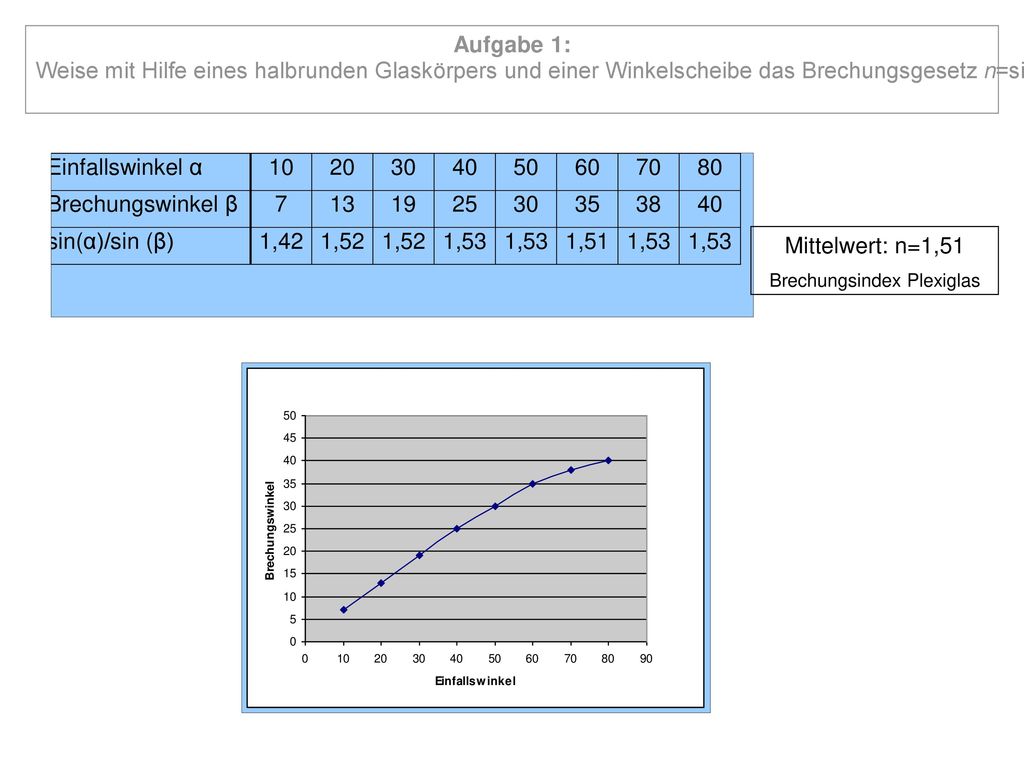

Brechungsindex Plexiglas
Aufgabe 1: Weise mit Hilfe eines halbrunden Glaskörpers und einer Winkelscheibe das Brechungsgesetz n=sin(α)/sin(β) nach. Bestimme den Brechungsindex des Glasmaterials. Mittelwert: n=1,51 Brechungsindex Plexiglas
5
Hintergrund- Theorie Wechselt ein Lichtstrahl von einem optisch dünneren Medium (Luft) in ein optisch dichteres Medium (Glas), wird der Strahl zum Lot hin gebrochen.
6
Bestimme den Grenzwinkel αg für die Totalreflexion
Aufgabe 2: Bestimme den Grenzwinkel αg für die Totalreflexion „Beim Übergang von einem Medium in ein anderes wird nie alles Licht gebrochen, sondern auch ein Teil reflektiert. Je größer der Einfallswinkel ist, desto mehr Licht wird reflektiert (und desto weniger wird gebrochen). Wenn der Einfallswinkel einen bestimmten Wert erreicht hat, wird kein Licht mehr gebrochen, sondern alles reflektiert (Totalreflexion). Dieser bestimmte Wert heißt Grenzwinkel der Totalreflexion.“ Beim Übergang von Plexiglas in Luft: αg=42° Kurz vor der Totalreflexion ist die Zerlegung des Lichtstrahles in seine Spektralfarben (Dispersion) am deutlichsten zu erkennen
7
Lichtstrahl nur teilweise reflektiert
8
Totalreflexion
9
Dispersion
10
Ermittle die Ablenkung von monochromatischem Licht durch ein Prisma.
Aufgabe 3: Ermittle die Ablenkung von monochromatischem Licht durch ein Prisma. Einfallswinkel α=40° Licht: weiß rot grün Brechungswinkel β: 14°-17° 15° 16° (Dispersion)
11
Dispersion
12
Quellen: J. Grehn, J. Krause (Hrsg.): Physik. Hannover, 1998
