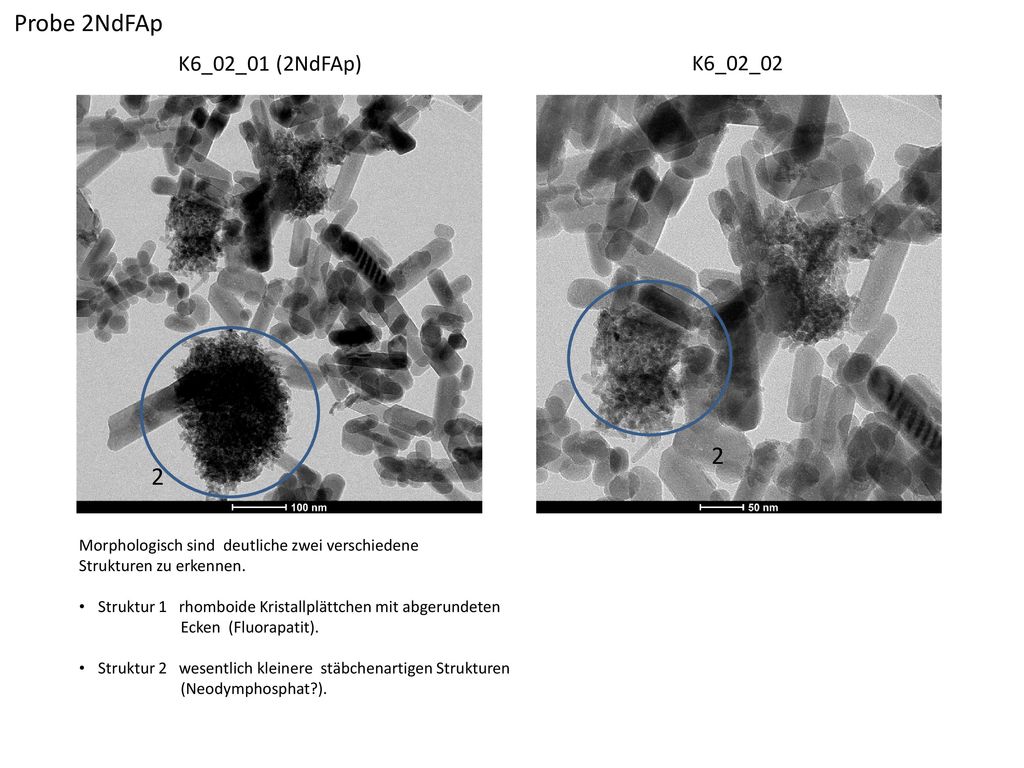

1 Probe 2NdFAp 2 2 K6_02_01 (2NdFAp) K6_02_02
Morphologisch sind deutliche zwei verschiedene Strukturen zu erkennen. Struktur 1 rhomboide Kristallplättchen mit abgerundeten Ecken (Fluorapatit). Struktur 2 wesentlich kleinere stäbchenartigen Strukturen (Neodymphosphat?).

2 Probe 2NdFAp K6_02_02 Im Mapping zeigt sich das die kleinen stäbchenartigen Strukturen Neodym enthalten.

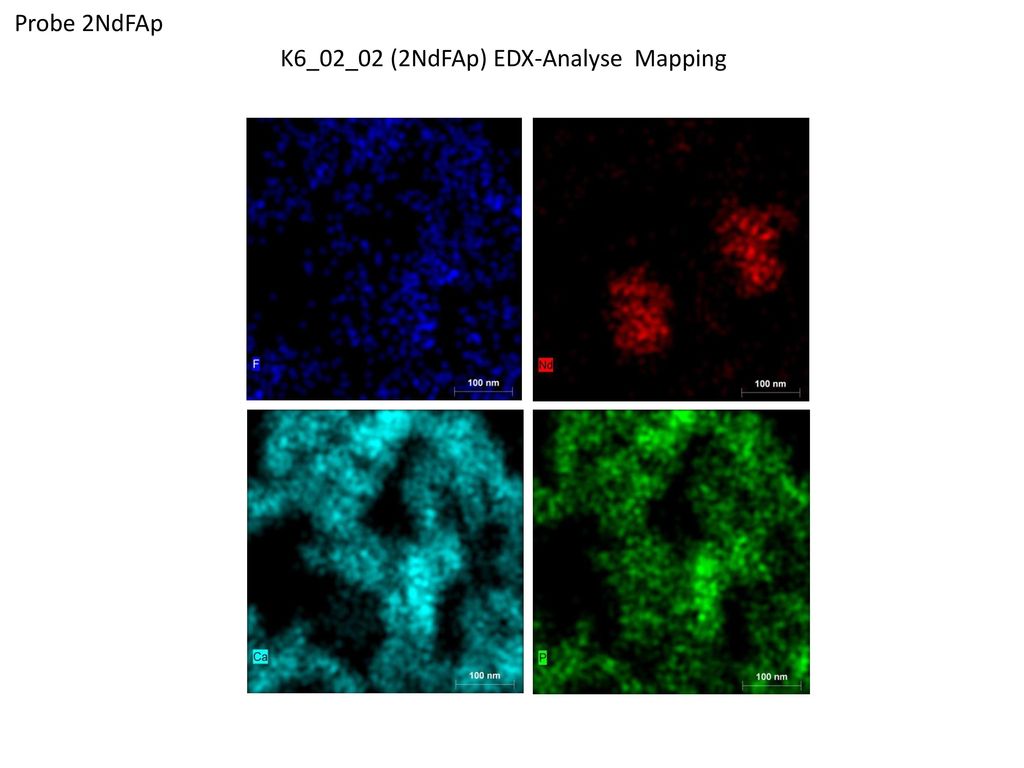

3 Probe 2NdFAp K6_02_02 (2NdFAp) EDX-Analyse Mapping

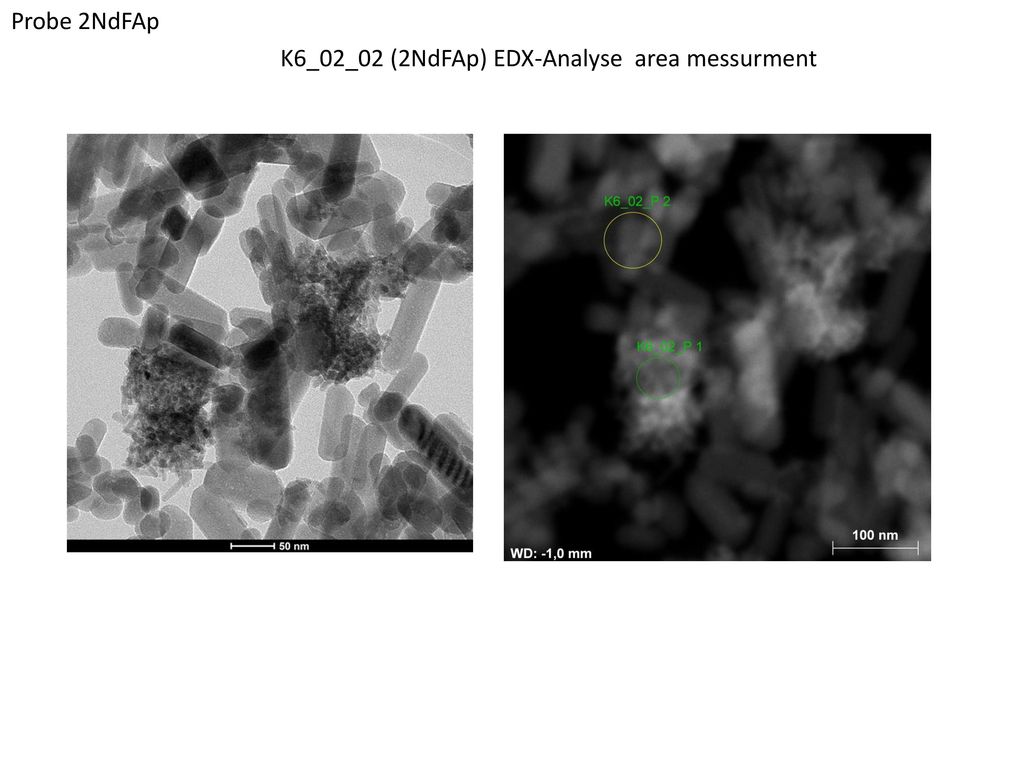

4 Probe 2NdFAp K6_02_02 (2NdFAp) EDX-Analyse area messurment

5 Probe 2NdFAp K6_02_P1 Bei der Kleinbereichsanalyse mittels EDX zeigt sich, dass in der Struktur des Fluorapatit (K6_02_P2) kein Neodym enthalten ist. (Es kann aber nicht ausgeschlossen werden, das geringe Mengen Neodym die unterhalb der Messgrenze liegen enthalten sind) In der Struktur des Neodymphosphat (K6_02_P1) ist Neodym enthalten und der Kalziumanteil wesentlich verringert Flur konnte in den Bereichen von Fluorapatit (K6_02_P1 und K6_02_P2) nachgewiesen werden. Silizum konnte in allen Bereichen nachgewiesen werden wobei der Anteil im K6_02_P2

6 Probe 2NdFAp Spectrum: K6_02_P 1
Element Series unn. C norm. C Atom. C Error [wt.%] [at.%] [%] Fluor K-series 0,82 2,83 0,2 Silizium 5,58 12,97 0,3 Phosphor 16,14 34,01 1,1 Schwefel 1,66 3,38 Kalzium 10,64 17,33 0,8 Neodym L-series 65,16 29,48 13,2 Total: 100,00 100,00 100,00 Spectrum: K6_02_P 2 Element Series unn. C norm. C Atom. C Error [wt.%] [at.%] [%] Fluor K-series 3,18 5,91 0,4 Silizium 3,90 4,91 0,3 Phosphor 28,08 32,05 1,8 Schwefel 0,33 0,36 0,1 Kalzium 64,33 56,73 4,0 Neodym L-series 0,18 0,04 Total: 100,00 100,00 100,00
