1 DeMarine - Nutzung von GIS im Bereich Groundtruthing
November l 2009 DeMarine - Nutzung von GIS im Bereich Groundtruthing LKN Schleswig-Holstein Jörg Ostendorp LKN | Nationalparkverwaltung | 2009

2 GMES - Global Monitoring for Environment and Security
Gemeinsame Initiative von EU und ESA Aufbau eines eigenständigen europäischen Beobachtungssystems für die globale Umwelt- und Sicherheitsüberwachung (Bereiche Emergency Response, Land Monitoring, Marine, Atmosphere, Security, Climate) Dauerhafte und langfristige Verfügbarkeit Nutzbar primär durch politische Entscheidungsträger, Behörden, Wirtschaft und Wissenschaft Entwicklung von sog. Core-Services (CS) für den europäischen Bezugsmaßstab und abgeleitete Downstream-Services (DSS) für die nationale und regionale Ebene Datengrundlagen Satelliten-, in-situ- und Modeldaten LKN | Nationalparkverwaltung | 2009

3 GMES - Global Monitoring for Environment and Security
Langfristiges Projekt über 20 Jahre, Finanzvolumen im dreistelligen Millionenbereich! Definitionsphase Errichtungs- und Betriebsphase ab 2013 operationelle Betriebsphase (Services und Weltraumkomponenten) LKN | Nationalparkverwaltung | 2009

4 Das Projekt DeMarine Nationaler Beitrag zu GMES in den Bereichen marine Umwelt und maritime Sicherheit Gefördert durch das Bundesministerium für Wirtschaft und Technologie (BMWi) über das Deutsche Zentrum für Luft- und Raumfahrt (DLR) Laufzeit: 3 Jahre (Februar ) LKN | Nationalparkverwaltung | 2009

5 Das Projekt DeMarine „Schnittstellenprojekt“ zwischen den MCS und MDSS
Aufbau von (spezifischeren) Diensten entsprechend den Anforderungen von Nutzern in Deutschland DeMarine LKN | Nationalparkverwaltung | 2009

6 Das Projekt DeMarine 1 DeMarine-Umwelt 2 DeMarine-Sicherheit
TP1 Koordination, Nutzerbüro TP2 Wasserqualität TP3 Öldriftprognose TP4 Wattenmeermonitoring, Optik/SAR TP5 Datenassimilation TP1 Nutzerbüro und Fachkoordination TP2 Sicherheit der Schifffahrt TP3 Detektion von Schiffen TP4 Detektion von künstlichen Objekten LKN | Nationalparkverwaltung | 2009

7 DeMarine-Umwelt – Konzept des Teilprojekts 4
Universität Hamburg LKN | Nationalparkverwaltung | 2009

8 DeMarine-Umwelt und die Nationalparkverwaltung SH
Tätigkeiten im Projekt: Freilanderhebungen Beratung und Validierung der Klassifikationsergebnisse Erhoffter Nutzen für die Nationalparkverwaltung: Vereinfachung des Wattenmeermonitorings und der Erfüllung von Berichtspflichten (WRRL, Vogelschutz-RL, FFH-RL, Natura 2000, TMAP...) Verringerung der Notwendigkeit teurer Geländegehungen/-befliegungen LKN | Nationalparkverwaltung | 2009

9 Typischer Arbeitsablauf
Geobasisdaten DOP Sonstige Luftbilder Topografische Karten/Layer Höhendaten DGM2 Daten zusammenstellen Kontrastierungen testen (Sonnenschein!) Geotiffs aus Ascii-Höhendaten erstellen Einheitliche Symbolisierung gemäß Höhen ... Freilanderhebung definierter Parameter gemäß einheitlichem Protokoll Photodokumentation Trimble Laminierte Ausdrucke Aufbereitung der Daten Übernahme in einheitl. Datenschema Darstellung in mxd Verknüpfen der Bilder als htm Thematische Geodaten Alte Aufnahmepunkte Gefahrenbereiche GK-Gitter ... Abgabe der Daten zur Datensynthese mit Optik/Radar (extern) Analoge Daten Luftbilder, div. Höhendaten DGM2 Farbtafeln für Wattfarbe Protokolle Tidezeiten.... LKN | Nationalparkverwaltung | 2009

10 LKN | Nationalparkverwaltung | 2009

11 LKN | Nationalparkverwaltung | 2009

12 LKN | Nationalparkverwaltung | 2009

13 Freiland-Arbeit Ausstattung: Durchführung: Trimble / Terrasynch
Luftbilder analog Farbtafeln Protokolle Durchführung: ggf. Aufsuchen bestimmter Punkte (alte Aufnahmestellen oder auch im Luftbild nicht identifizierbare Flächen u. ä.) Erfassung der Wattfläche gemäß Protokoll Photo-Dokumentation (Erzeugen von Tracks) LKN | Nationalparkverwaltung | 2009

14 Welche Parameter werden erfasst?
Basisparameter (Koordinaten, Datum..) Wattfarbe gemäß Farbtafel Wattstruktur / Rinnen / Erosion Sedimenttyp Redoxbedingungen Mikroalgen Makroalgen Makrofauna Muschelbänke Wetter LKN | Nationalparkverwaltung | 2009

15 Welche Parameter werden erfasst?
LKN | Nationalparkverwaltung | 2009

16 Milk production in the 14th century?
And this is what we find in the field some weeks ago. Peat, the rests of reed and humous material are morphologic harder than the fine sand and clay sediments around. Often this more structured and harder material is used by shells as settling substrate. Long parallel lines, thick about 1 meter. We could not be sure if this are ditches. But perhaps, this have been ditches and pastures. Milk production in the 14th century? LKN | Nationalparkverwaltung | 2009

17 Manndränke 1634 Sea Level Rise Goes On
surges 1630 surge 1631 surge "Buchardiflut" Manndränke 1634 Sea Level Rise Goes On 1362 200 to 250 years later we could find an increasing of surges. An nothing at least, the thirty years war has reduced the number of people, destroyed infrastructure and financial resources. Again a lot of old land got lost. LKN | Nationalparkverwaltung | 2009

18 Mapping Ditches and Lanes
aerophoto, Jan. 2009 Mapping Ditches and Lanes terps, well interpretation of aerophotos by Schleswig-Holstein Office for Archeologie ditches GPS tracks DeMarine We have found one airborne photo on which you could see the linear elements of ditches and also that lane. In the south-western part are also rests of terps of the 17th century. We have measured the run of ditches and of that lane. The office for archaeology in Schleswig-Holstein interpreted aerophotos of my organisation for mapping those structures - here in blue. While our field-champagne we could find out, that those more closed parallels older structures. Those ditches adjusted north-south and rectangles are younger, this will be field structures of the 17th century. LKN | Nationalparkverwaltung | 2009

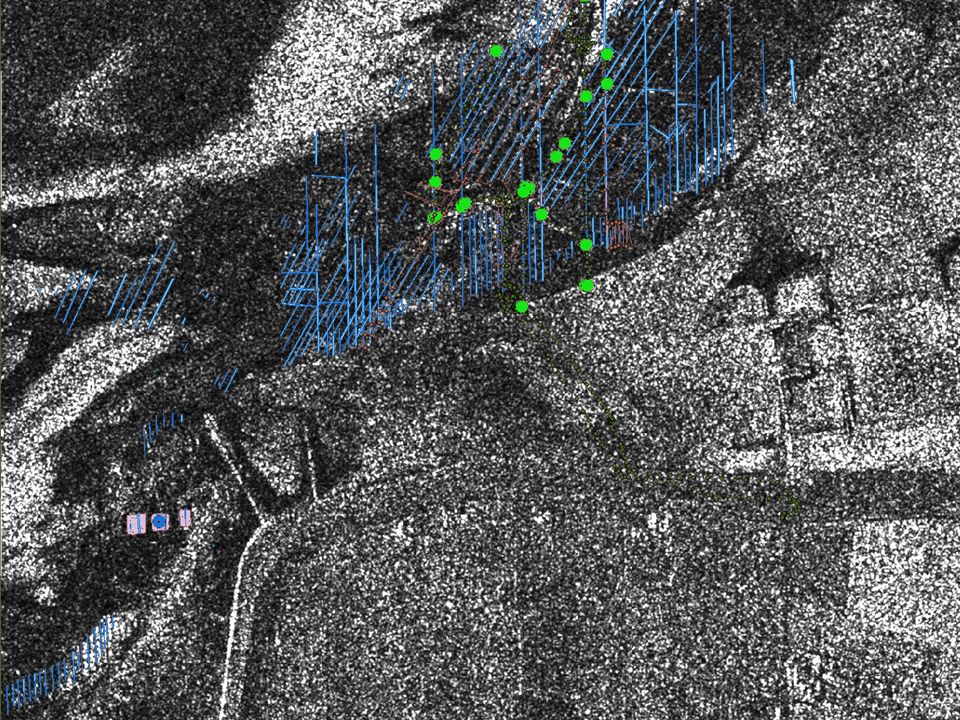

19 This is a very helpful result.
Georeferencing those image we could combine it with the vector data of GIS-maps and GPS-tracks. It matches excellently. And we could see also additional structures, for example crossing those area of 17th century settlement. This is a very helpful result. LKN | Nationalparkverwaltung | 2009

20 Nachbereitung Einpflegen der Protokolle in definiertes Daten-Schema (zunächst nur mit Excel), Übergabe der Daten an Brockmann Consult Erzeugung von Shapes/mxds mit Verknüpfungen zu den Photos LKN | Nationalparkverwaltung | 2009

21 LKN | Nationalparkverwaltung | 2009

22 Analyse (Brockmann Consult)
Datensynthese von in- situ, Optik, Radar vorwiegend mit Beam / Visat Versuch einer Klassifikation der Wattoberfläche durch sog. „Biotoptypen“ Erneuter Praxistest Copyright Brockmann Consult LKN | Nationalparkverwaltung | 2009

23 Vielen Dank für Ihr Interesse!
LKN | Nationalparkverwaltung | 2009
