Kosy-Fräse Präsentation:

Präsentation zum Thema: "Kosy-Fräse Präsentation:"—  Präsentation transkript:

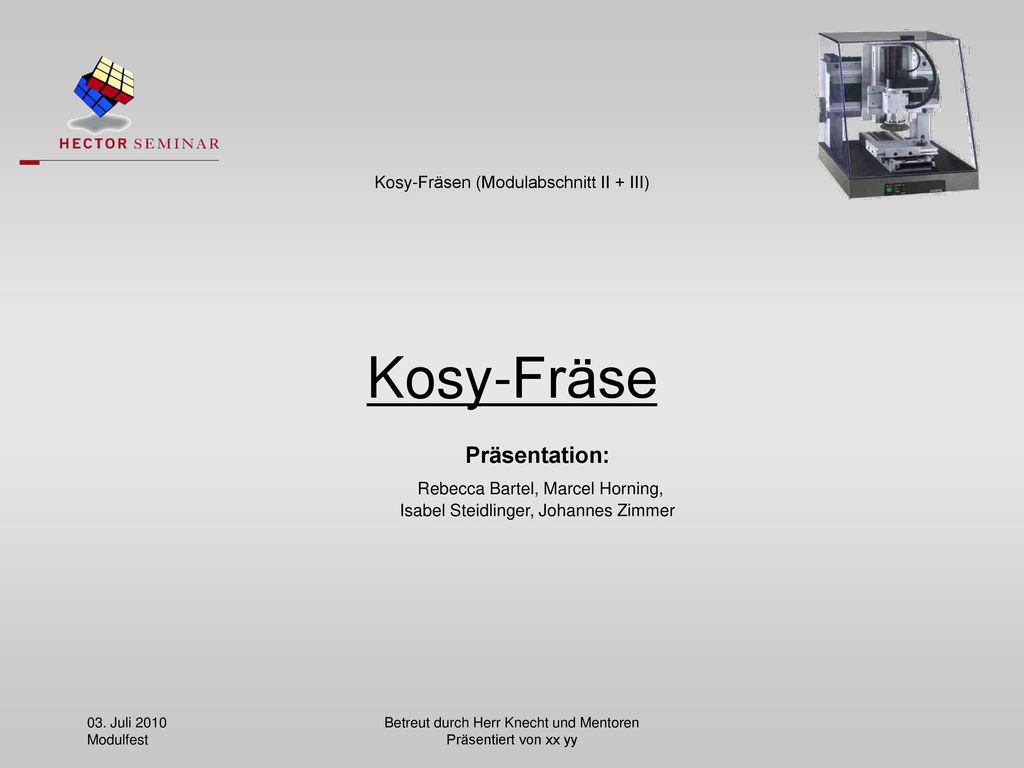

1 Kosy-Fräse Präsentation:
Rebecca Bartel, Marcel Horning, Isabel Steidlinger, Johannes Zimmer 03. Juli 2010 Modulfest Betreut durch Herr Knecht und Mentoren Präsentiert von xx yy

2 Betreut durch Herr Knecht und Mentoren
Kosy – Das Projekt Programmierung Schlüsselanhänger Die Fräse Mausefallenauto 03. Juli 2010 Modulfest Betreut durch Herr Knecht und Mentoren Präsentiert von xx yy

3 Betreut durch Herr Knecht und Mentoren

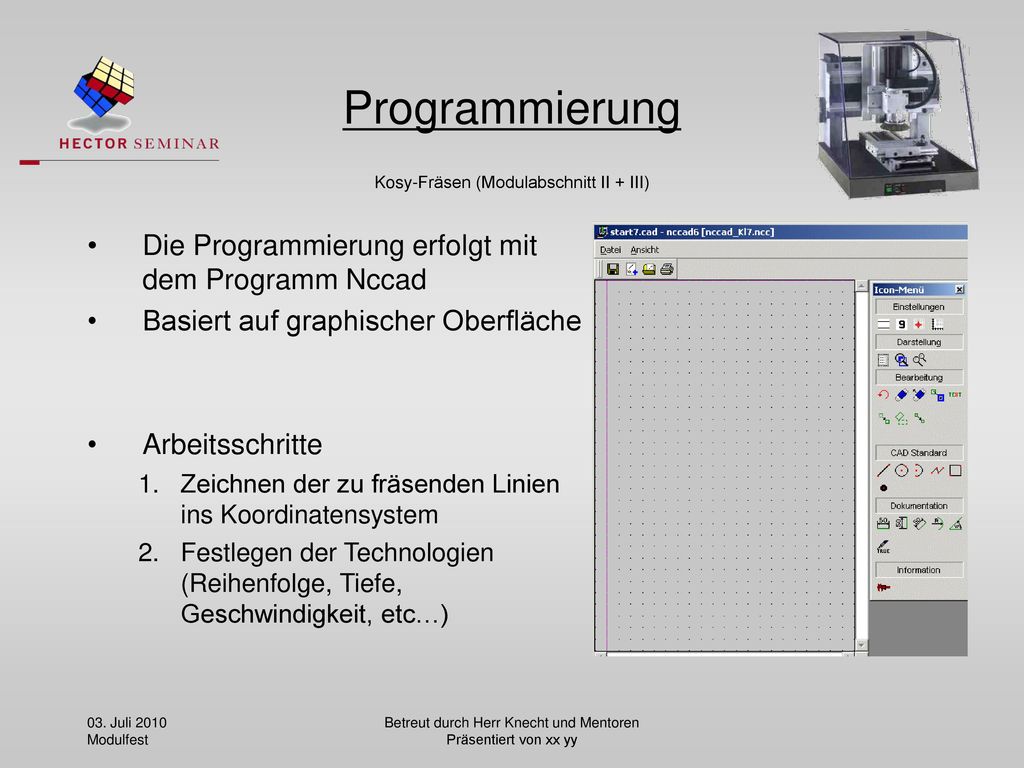

Programmierung Die Programmierung erfolgt mit dem Programm Nccad Basiert auf graphischer Oberfläche Arbeitsschritte Zeichnen der zu fräsenden Linien ins Koordinatensystem Festlegen der Technologien (Reihenfolge, Tiefe, Geschwindigkeit, etc…)‏ 03. Juli 2010 Modulfest Betreut durch Herr Knecht und Mentoren Präsentiert von xx yy

4 Der Schlüsselanhänger
Übungsaufgabe: Fräsen eines Schlüsselanhängers mit individueller Gravur Arbeiten mit der Fräse 03. Juli 2010 Modulfest Betreut durch Herr Knecht und Mentoren Präsentiert von xx yy

5 Betreut durch Herr Knecht und Mentoren
Die Fräse Fräsmaschine Fahrbar auf x-, y-, und z-Achse Arbeitsfläche max. Din A4 Vorbereitungsschritte fürs Fräsen: Programm übertragen Werkzeug auswählen und einspannen Werkstück-Nullpunkt setzen und anfahren 03. Juli 2010 Modulfest Betreut durch Herr Knecht und Mentoren Präsentiert von xx yy

6 Betreut durch Herr Knecht und Mentoren

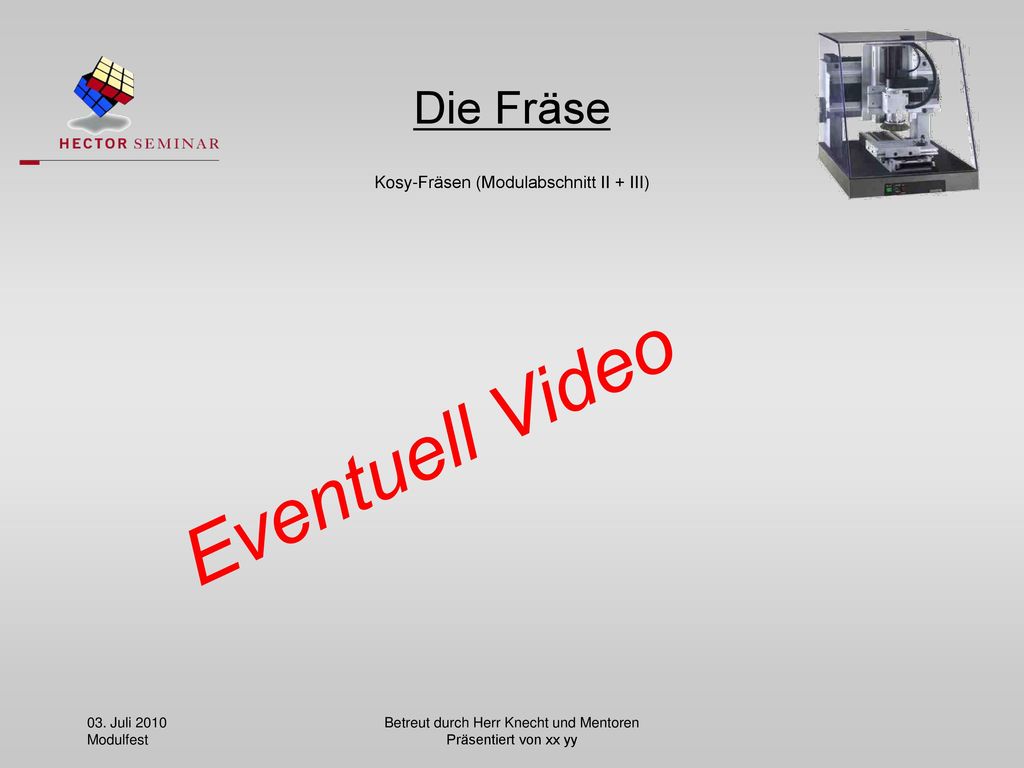

Die Fräse Eventuell Video 03. Juli 2010 Modulfest Betreut durch Herr Knecht und Mentoren Präsentiert von xx yy

7 Betreut durch Herr Knecht und Mentoren

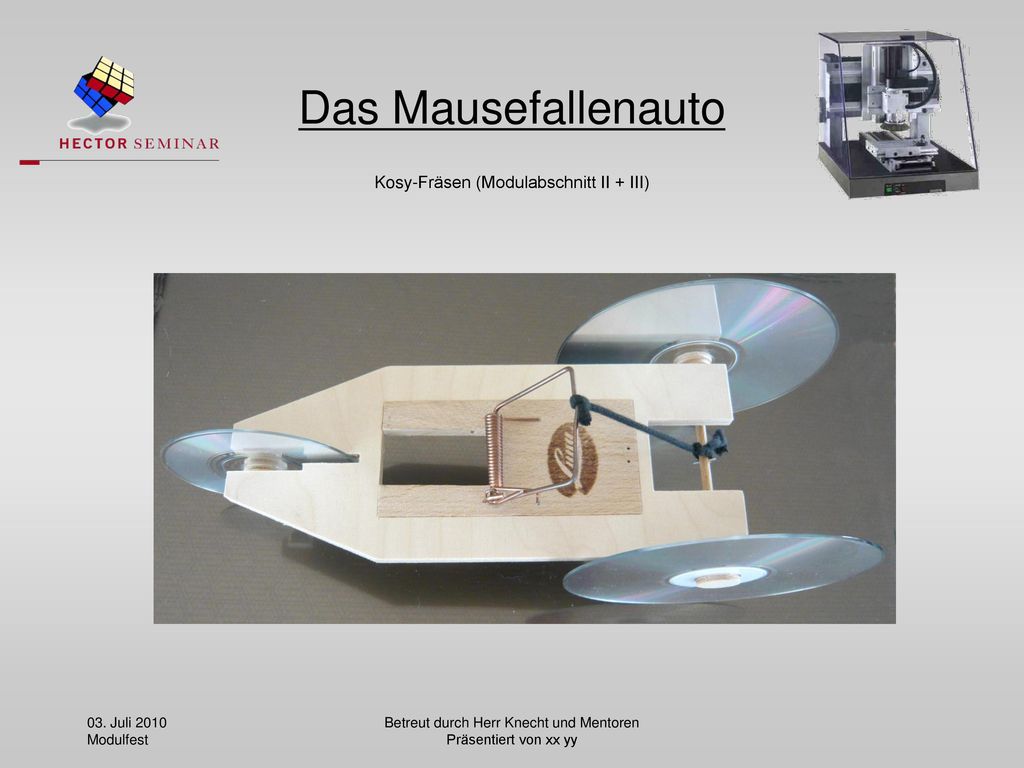

Das Mausefallenauto 03. Juli 2010 Modulfest Betreut durch Herr Knecht und Mentoren Präsentiert von xx yy

8 Betreut durch Herr Knecht und Mentoren

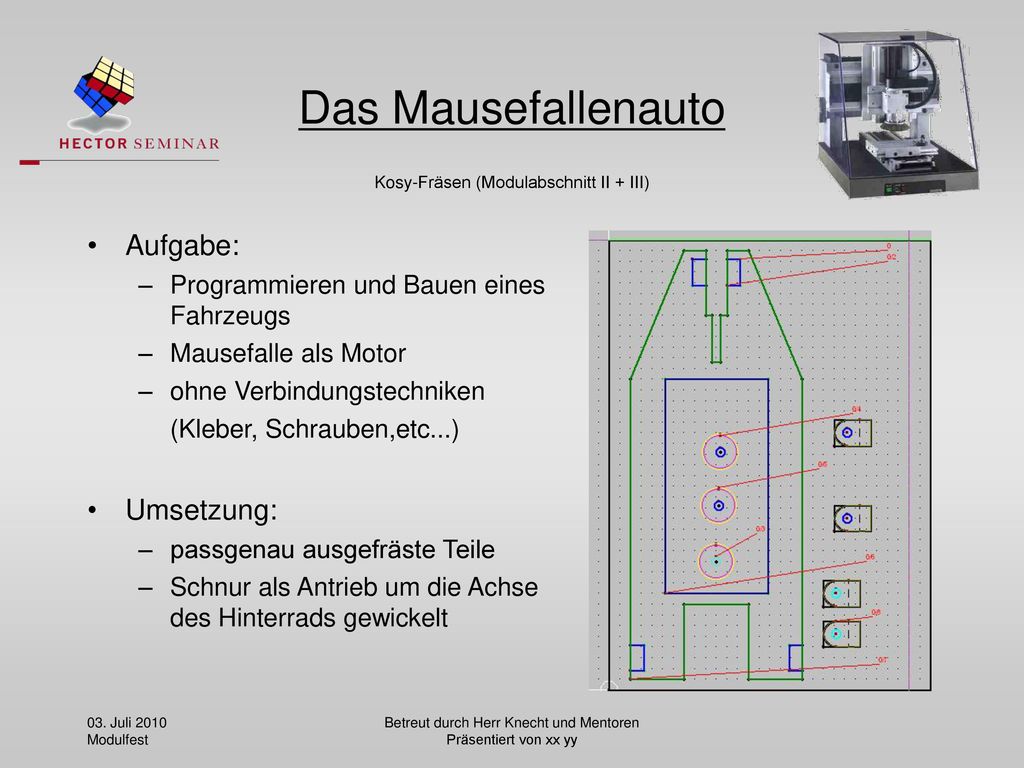

Das Mausefallenauto Aufgabe: Programmieren und Bauen eines Fahrzeugs Mausefalle als Motor ohne Verbindungstechniken (Kleber, Schrauben,etc...)‏ Umsetzung: passgenau ausgefräste Teile Schnur als Antrieb um die Achse des Hinterrads gewickelt 03. Juli 2010 Modulfest Betreut durch Herr Knecht und Mentoren Präsentiert von xx yy

9 Betreut durch Herr Knecht und Mentoren

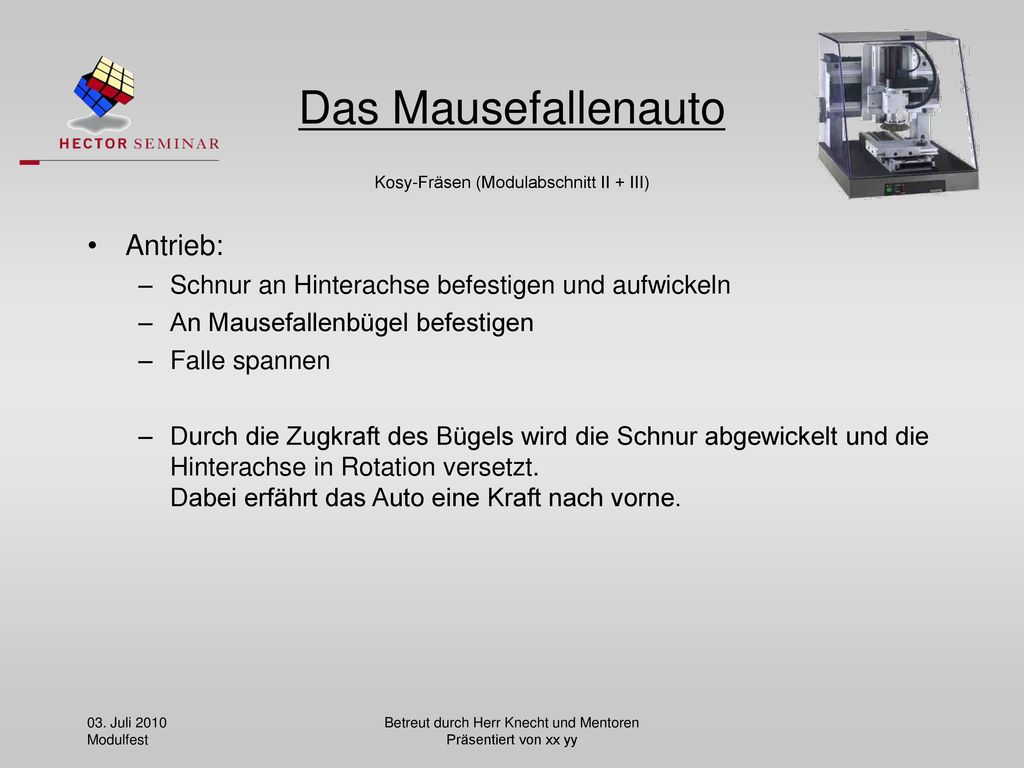

Das Mausefallenauto Antrieb: Schnur an Hinterachse befestigen und aufwickeln An Mausefallenbügel befestigen Falle spannen Durch die Zugkraft des Bügels wird die Schnur abgewickelt und die Hinterachse in Rotation versetzt. Dabei erfährt das Auto eine Kraft nach vorne. 03. Juli 2010 Modulfest Betreut durch Herr Knecht und Mentoren Präsentiert von xx yy

10 Betreut durch Herr Knecht und Mentoren

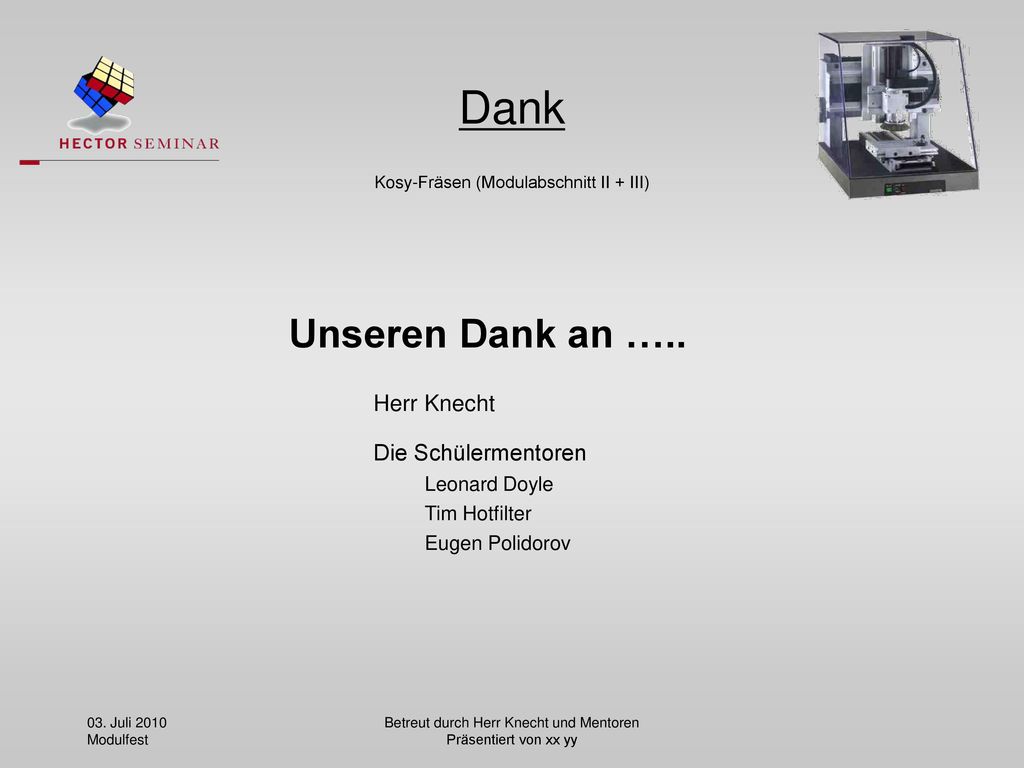

Dank Unseren Dank an ….. Herr Knecht Die Schülermentoren Leonard Doyle Tim Hotfilter Eugen Polidorov 03. Juli 2010 Modulfest Betreut durch Herr Knecht und Mentoren Präsentiert von xx yy
