Elektron- und Laserstrahldiagnostik mit Drahtscannern bei sFLASH
Eugen Hass Gefördert vom BMBF Kontrakt 05 ES7GU1
2
Übersicht Einleitung Funktionsweise Drahtscanner bei FLASH
Drahtscanner bei sFLASH Elektronenstrahldiagnostik Laserstrahldiagnostik Erste Messergebnisse Ausblick Quellen
3

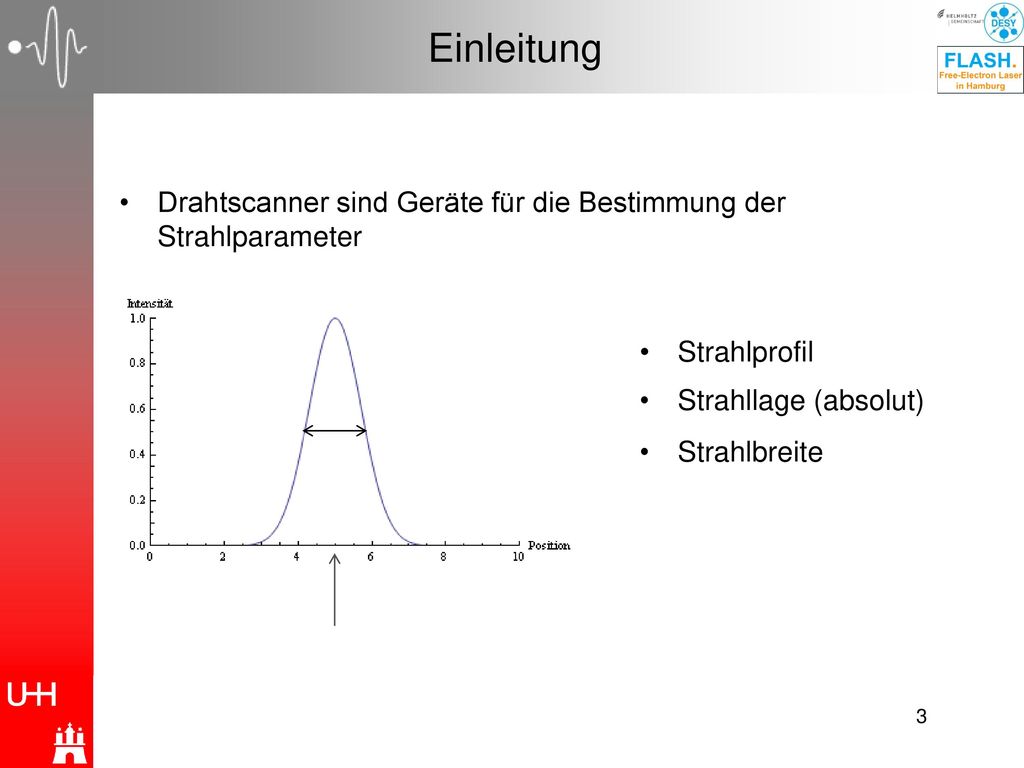

Einleitung Drahtscanner sind Geräte für die Bestimmung der Strahlparameter Strahlprofil Strahllage (absolut) Strahlbreite
4
Funktionsweise Ein Draht wird durch den Raum bewegt
Elektronen- oder Laserstrahl wechselwirkt mit dem Draht Elektronenstrahl: - durch die WW werden die Elektronen vom Strahl gestreut - WW der gestreuten Teilchen mit der Vakuumkammer erzeugt ein Teilchenschauer - Teilchenfluss wird im Detektor außerhalb der Vakuumkammer gemessen Laserstrahl: - Durch Photoeffekt werden Elektronen ausgeschlagen und mit Mikrokanalplatten(MCP) nachgewiesen
5
Drahtscanner bei FLASH
Zeuthen Typ
6
Drahtscanner bei FLASH
CERN Typ
7
Drahtscanner bei sFLASH
Zeuthen Typ
8
Elektronenstrahldiagnostik
BLM zu Messung des Teilchenflusses, welcher durch die Wechselwirkung mir dem Draht entsteht
9
Elektronstrahldiagnostik
Elektronen deponieren ihre Energie im Draht und das führt zu einer Erhitzung des Drahtes Kühleffekte Emission von Sekundärteilchen Wärmetransport entlang des Drahtes Schwarzkörperstrahlung Änderung der Wärmekapazität mit der Temperatur
10
Laserstrahldiagnostik
Mikrokanalplatten zum Nachweis der Photoelektronen
11
Drahtscanner Messung
12
Messergebnisse XUV Laserstrahl Profile im Vergleich 1SFUND1
13
Messergebnisse XUV Laserstrahl Profile im Vergleich 1SFUND2 σ = 637 μm
14
Messergebnisse Elektronenstrahl Profile 1SFUND1
15
Messergebnisse Messung des Strahls über den ganzen Bereich des Drahtscanners
16
Zusammenfassung und Ausblick
Messungen mit dem Elektronenstrahl oder Laserstrahl erfolgreich durchgeführt Automatische Routinen für Messung der Strahlprofile erstellt und teilweise getestet Eingliederung in das DOOCS interface und sFLASH Panel Anwendung der Korrekturen auf die gemessene Profile Messung vom transversalen Überlapp simultan Bestückung der restlichen zwei Diagnosestationen mit Drahtscannern
17
Quellen „Wire scanner system for FLASH at DESY“ : Nuclear Instruments and Methods in Physics Research A 592 (2008) 189–196 “HIGH RESOLUTION TRANSVERSE PROFILE MEASUREMENT” : E. Bravin, CERN, Geneva, Switzerland : Proceedings of DIPAC 2007, Venice, Italy “Thermal Load on Wirescanners in the FLASH Linac” : Lars Fröhlich, MPY : DESY Technical Note „Emittance measurements using wire scanners“ : E. Sombrowski
18
Vielen Dank für die Aufmerksamkeit
Fragen?
