Kommunikationsdiagramme

Präsentation zum Thema: "Kommunikationsdiagramme"—  Präsentation transkript:

1 Kommunikationsdiagramme

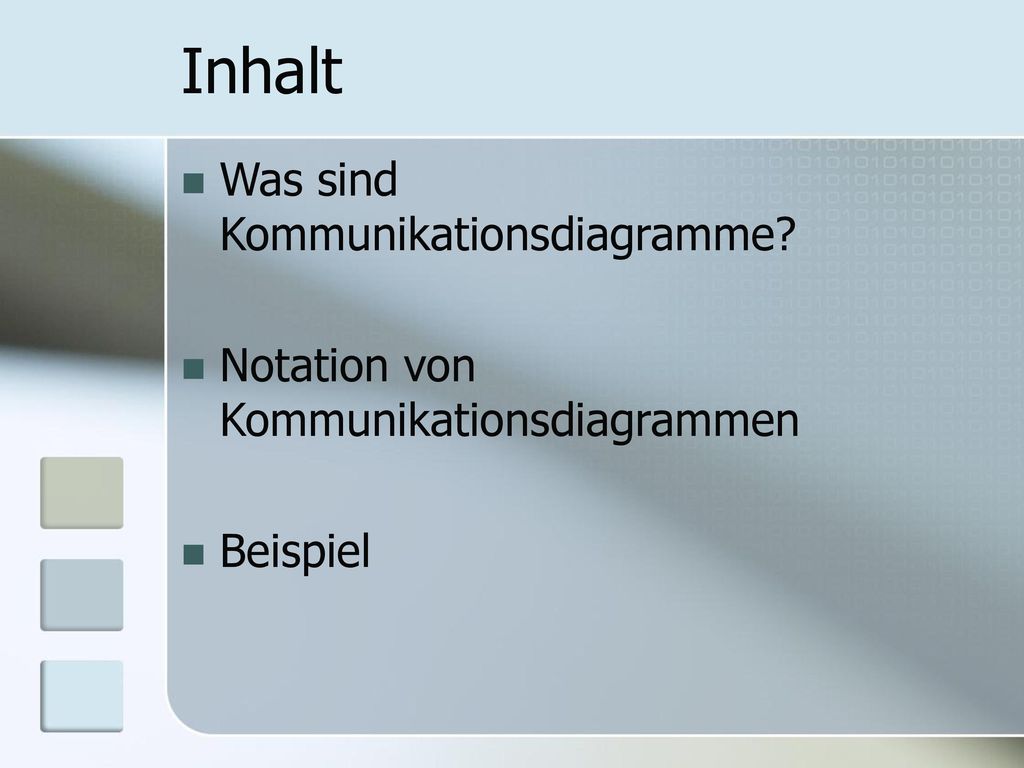

2 Inhalt Was sind Kommunikationsdiagramme?
Notation von Kommunikationsdiagrammen Beispiel

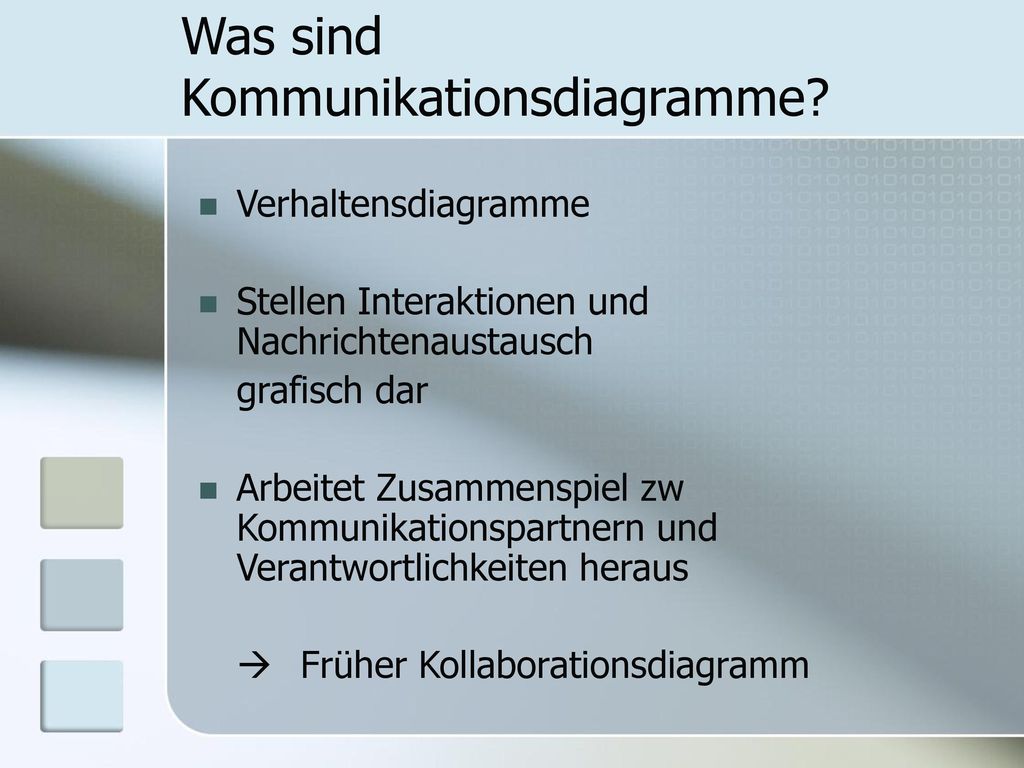

3 Was sind Kommunikationsdiagramme?
Verhaltensdiagramme Stellen Interaktionen und Nachrichtenaustausch grafisch dar Arbeitet Zusammenspiel zw Kommunikationspartnern und Verantwortlichkeiten heraus  Früher Kollaborationsdiagramm

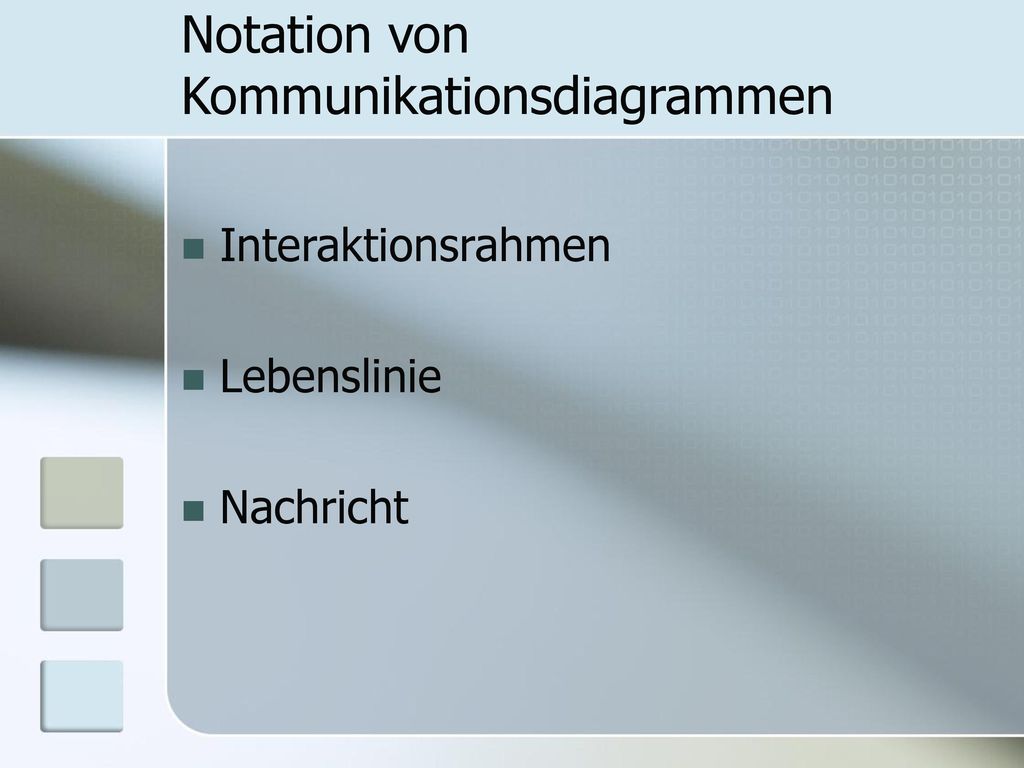

4 Notation von Kommunikationsdiagrammen
Interaktionsrahmen Lebenslinie Nachricht

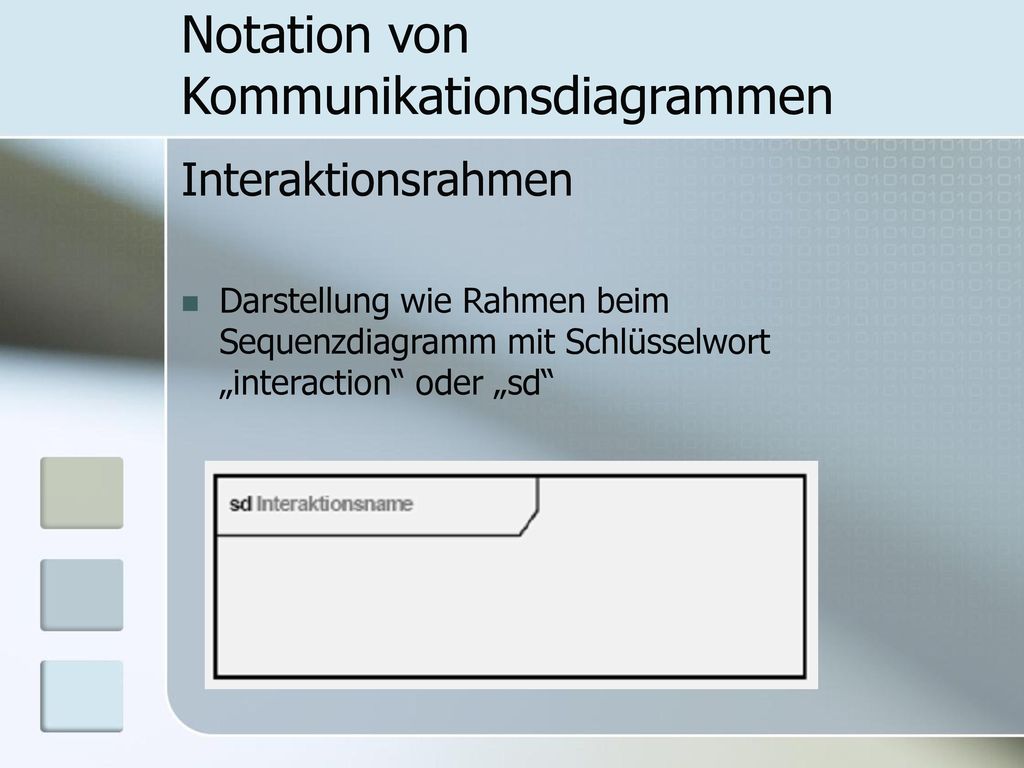

5 Notation von Kommunikationsdiagrammen
Interaktionsrahmen Darstellung wie Rahmen beim Sequenzdiagramm mit Schlüsselwort „interaction“ oder „sd“

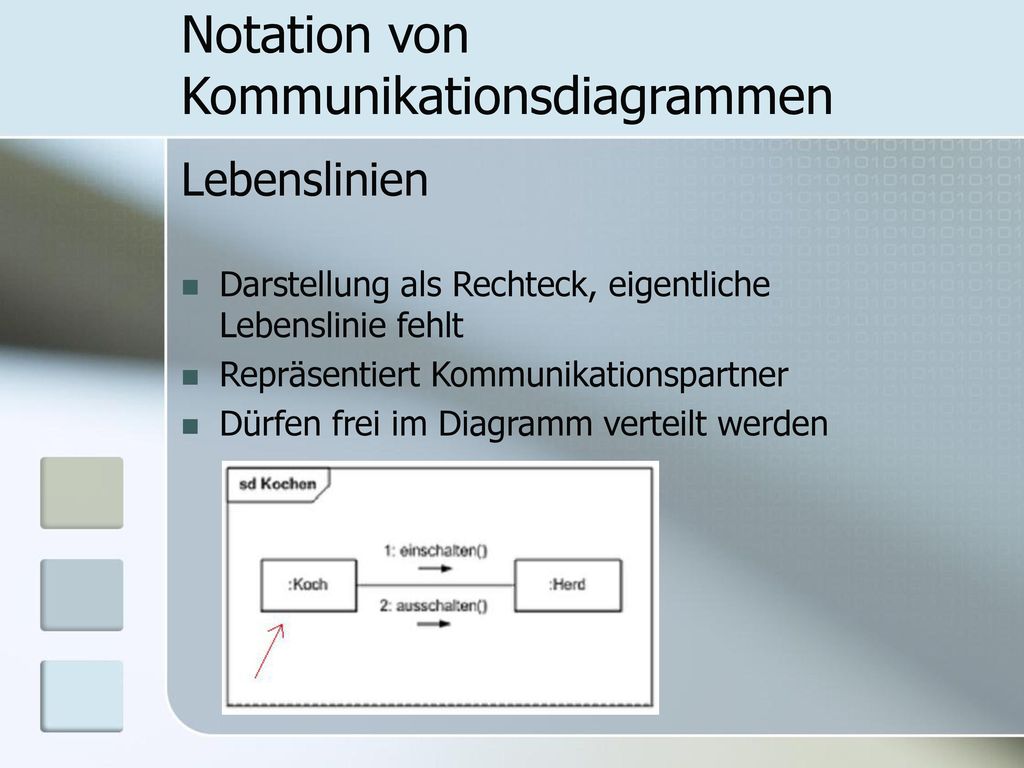

6 Notation von Kommunikationsdiagrammen
Lebenslinien Darstellung als Rechteck, eigentliche Lebenslinie fehlt Repräsentiert Kommunikationspartner Dürfen frei im Diagramm verteilt werden

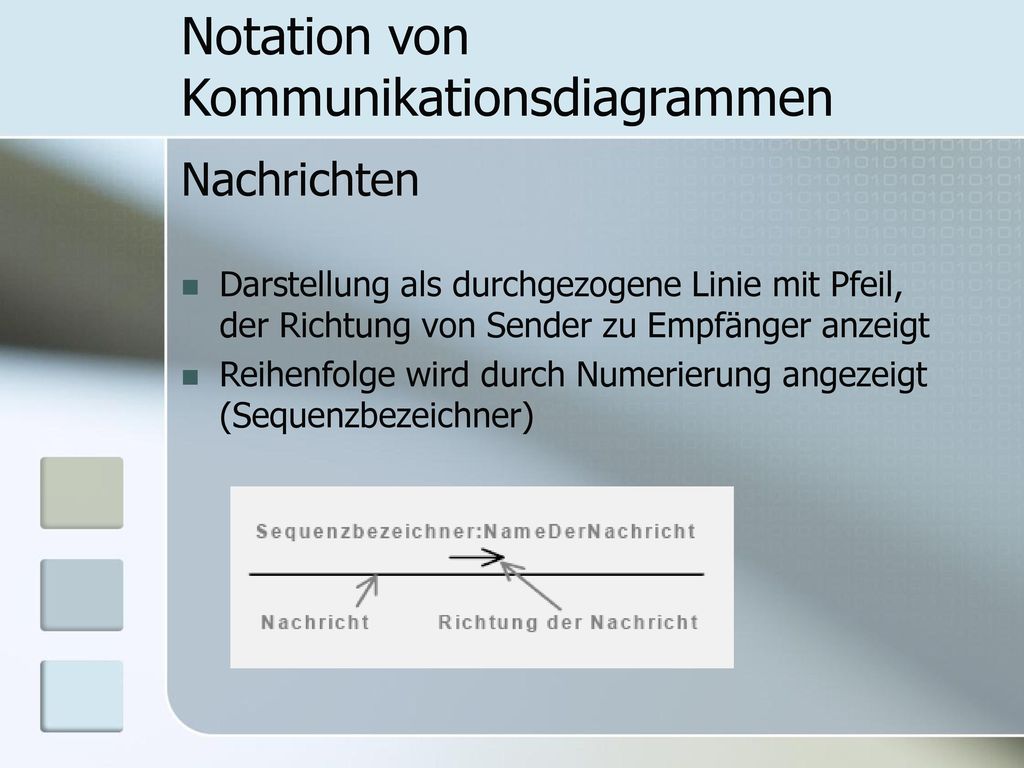

7 Notation von Kommunikationsdiagrammen
Nachrichten Darstellung als durchgezogene Linie mit Pfeil, der Richtung von Sender zu Empfänger anzeigt Reihenfolge wird durch Numerierung angezeigt (Sequenzbezeichner)

8 Notation von Kommunikationsdiagrammen
Nachrichten Nebenläufige Nachrichten: Kleinbuchstaben

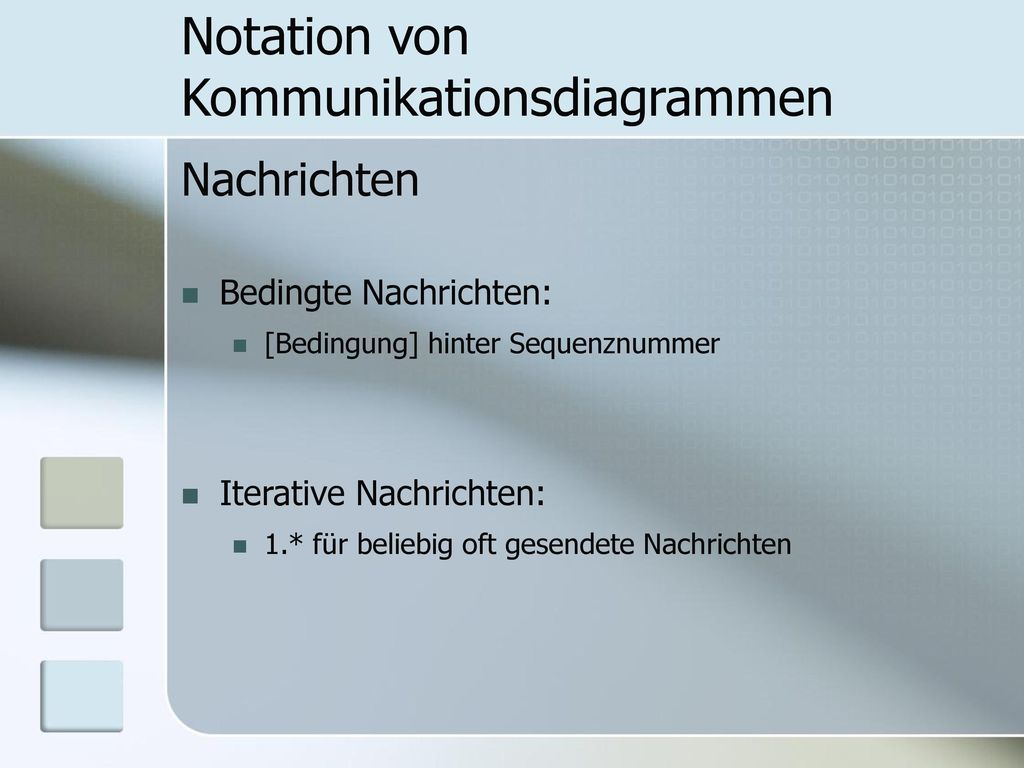

9 Notation von Kommunikationsdiagrammen
Nachrichten Bedingte Nachrichten: [Bedingung] hinter Sequenznummer Iterative Nachrichten: 1.* für beliebig oft gesendete Nachrichten

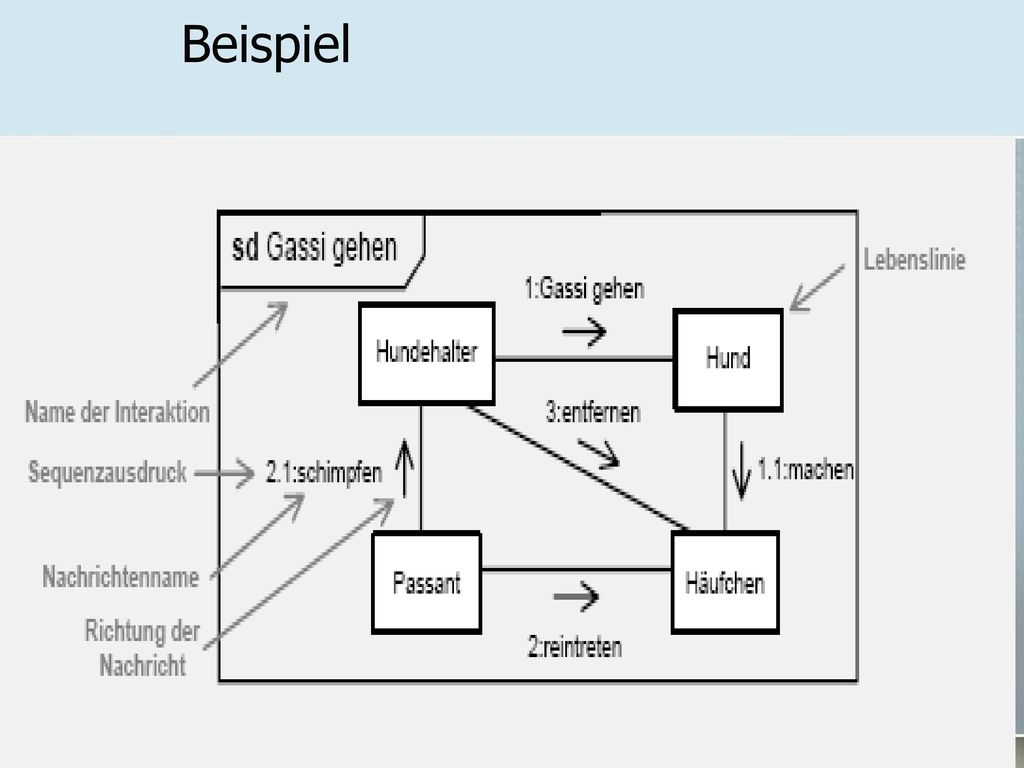

10 Beispiel

11 Vielen Dank für Ihre Aufmerksamkeit
