Lernziele SW 9: Kreisprozesse

Präsentation zum Thema: "Lernziele SW 9: Kreisprozesse"—  Präsentation transkript:

1 Prof. Werner Maurer www.pegaswiss.ch

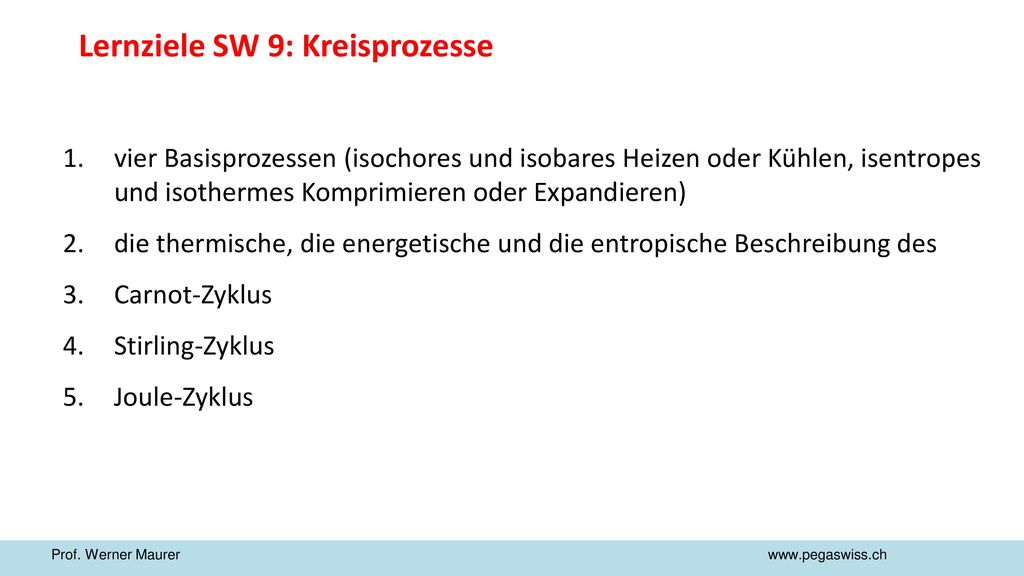

Lernziele SW 9: Kreisprozesse vier Basisprozessen (isochores und isobares Heizen oder Kühlen, isentropes und isothermes Komprimieren oder Expandieren) die thermische, die energetische und die entropische Beschreibung des Carnot-Zyklus Stirling-Zyklus Joule-Zyklus Prof. Werner Maurer

2 Prof. Werner Maurer www.pegaswiss.ch
T-S- und p-V-Diagramm Prof. Werner Maurer

3 Prof. Werner Maurer www.pegaswiss.ch

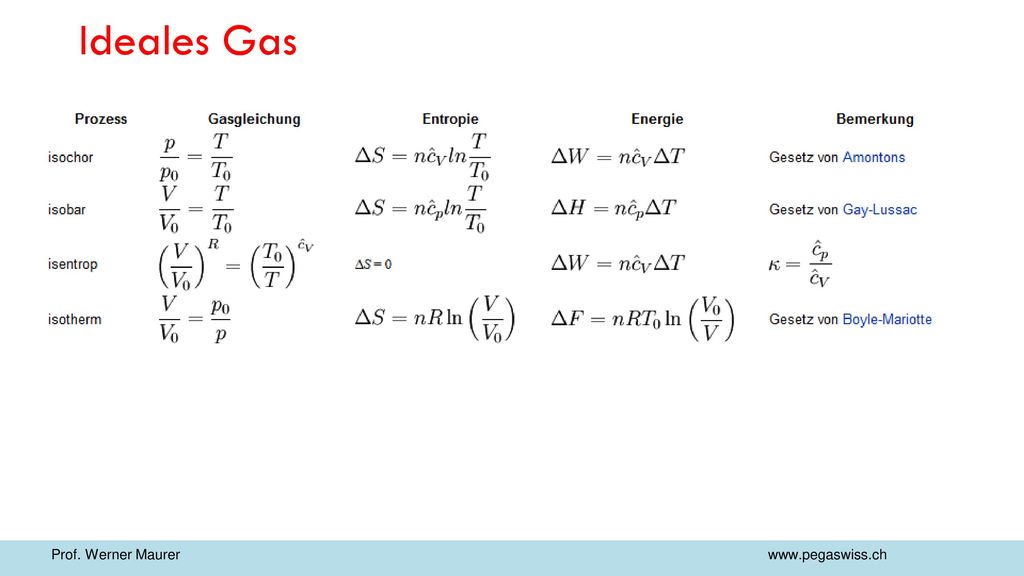

Ideales Gas Prof. Werner Maurer

4 Prof. Werner Maurer www.pegaswiss.ch

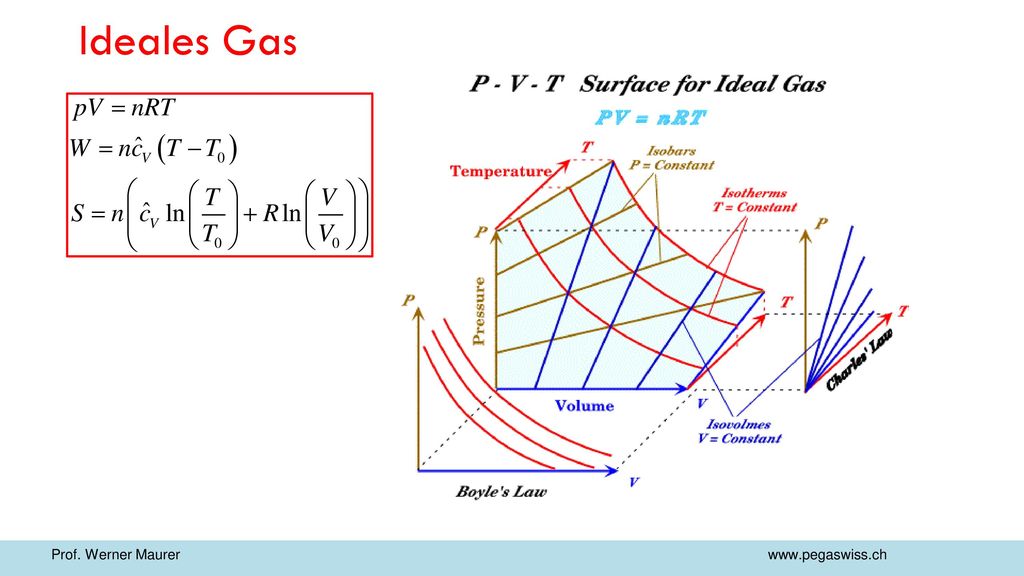

Ideales Gas Prof. Werner Maurer

5 Prof. Werner Maurer www.pegaswiss.ch
Wärmekapazität? Stoffmenge? Wirkungsgrad? Was macht die Entropie? Carnot-Kreisprozess Prof. Werner Maurer

6 Prof. Werner Maurer www.pegaswiss.ch

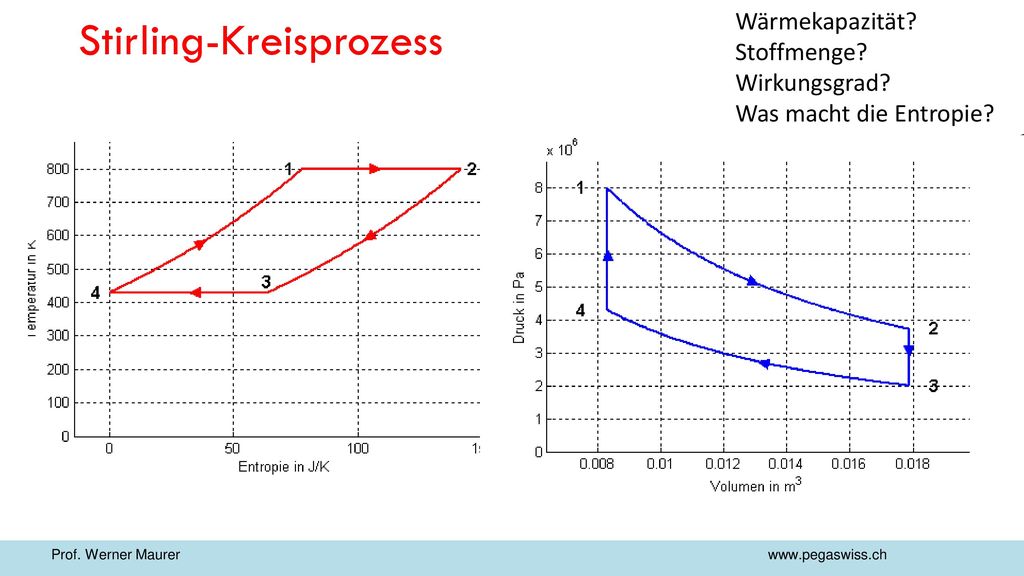

Wärmekapazität? Stoffmenge? Wirkungsgrad? Was macht die Entropie? Stirling-Kreisprozess Prof. Werner Maurer

7 Prof. Werner Maurer www.pegaswiss.ch

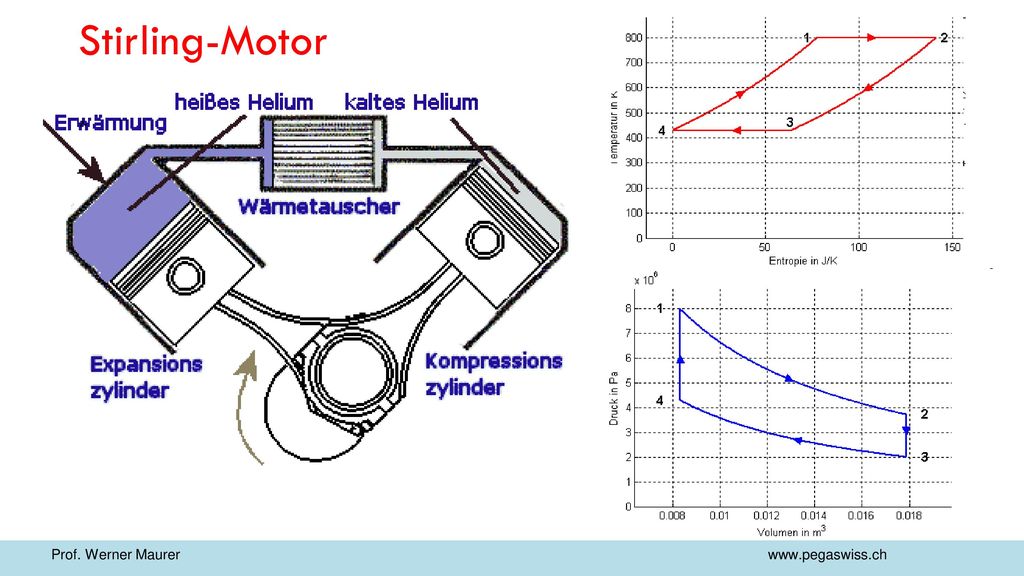

Stirling-Motor Prof. Werner Maurer

8 Prof. Werner Maurer www.pegaswiss.ch

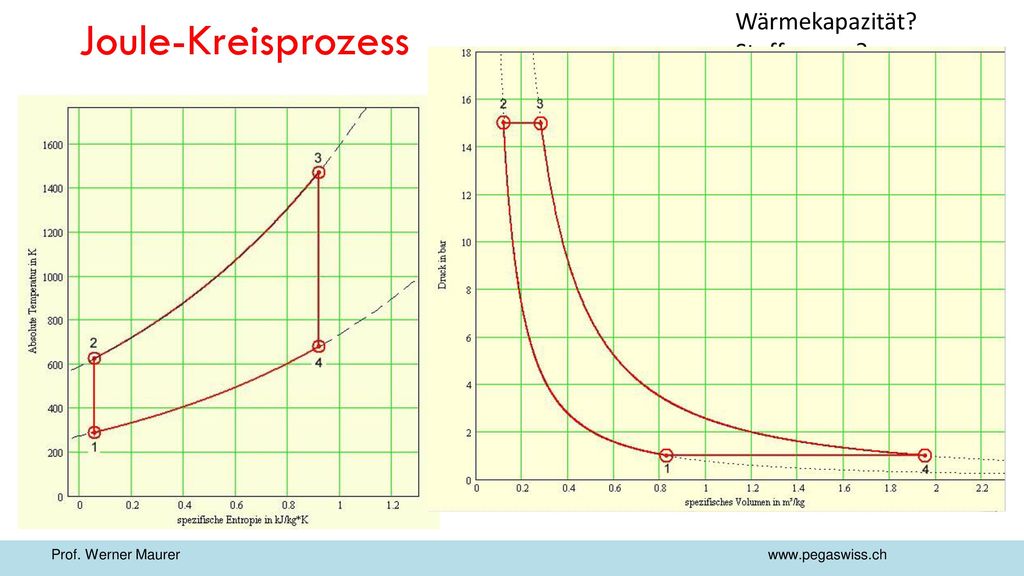

Wärmekapazität? Stoffmenge? Wirkungsgrad? Was macht die Entropie? Joule-Kreisprozess Prof. Werner Maurer

9 Prof. Werner Maurer www.pegaswiss.ch
Eigener Kreisprozess Prof. Werner Maurer
