1 ABB STOTZ-KONTAKT GmbH DALI-Notlicht-Gateway DGN/S 1.16.1
Gerd Schlag STO/GM Juli 2011 ABB STOTZ-KONTAKT GmbH DALI-Notlicht-Gateway DGN/S © ABB Group May 11, 2018 | Slide 1

2 DALI Gateway mit Notlichtfunktion DGN/S 1. 16
DALI Gateway mit Notlichtfunktion DGN/S DALI Beleuchtungstechnik DALI Standard EN Normale Beleuchtung DALI Standard EN Notbeleuchtung mit Einzelbatterie Rettungswegzeichen Sicherheitsbeleuchtung DGN/S © ABB Group May 11, 2018 | Slide 2

3 DALI Gateway mit Notlichtfunktion DGN/S 1.16.1 Hardware
ABB i-bus® KNX Reiheneinbaugerät, proM Design 4 Teilungseinheiten 1 DALI-Steuerleitung für 64 DALI Teilnehmer 16 DALI-Gruppen 110…240 V AC/DC Betriebsspannung Gleiche Hardware wie DG/S © ABB Group May 11, 2018 | Slide 3

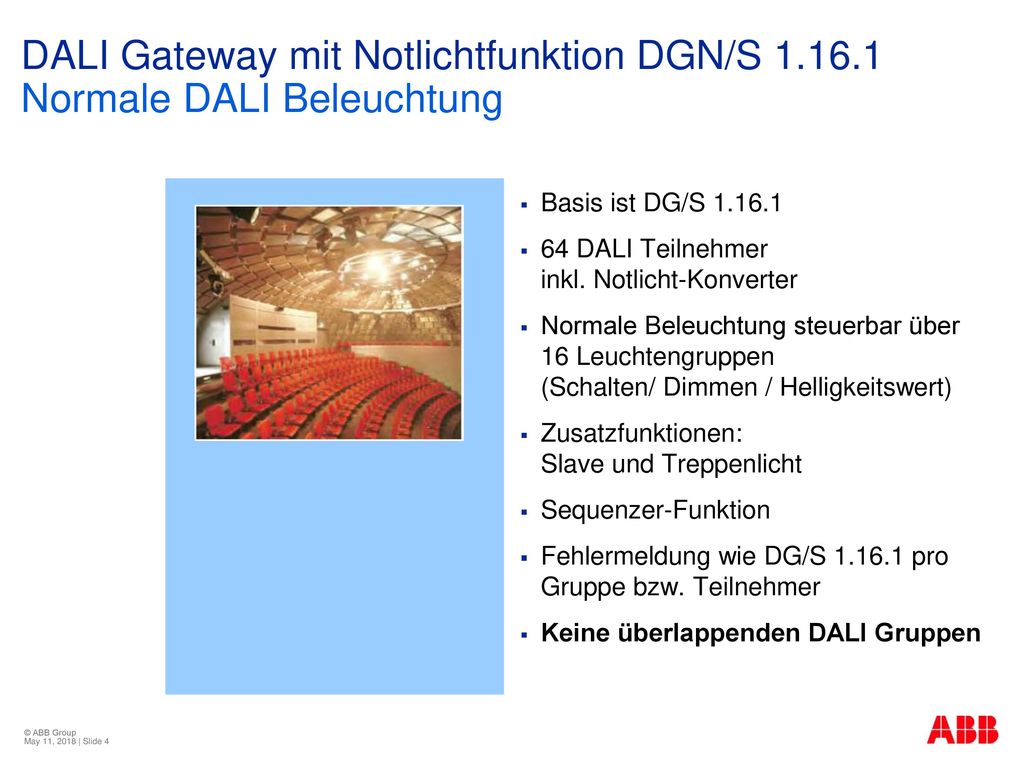

4 DALI Gateway mit Notlichtfunktion DGN/S 1. 16
DALI Gateway mit Notlichtfunktion DGN/S Normale DALI Beleuchtung Basis ist DG/S 64 DALI Teilnehmer inkl. Notlicht-Konverter Normale Beleuchtung steuerbar über 16 Leuchtengruppen (Schalten/ Dimmen / Helligkeitswert) Zusatzfunktionen: Slave und Treppenlicht Sequenzer-Funktion Fehlermeldung wie DG/S pro Gruppe bzw. Teilnehmer Keine überlappenden DALI Gruppen © ABB Group May 11, 2018 | Slide 4

5 DALI Gateway mit Notlichtfunktion DGN/S 1.16.1 DALI Notlicht
Normale DALI Teilnehmer und DALI Notlicht-Konverter sind beliebig kombinierbar Notlichtkonverter werden erkannt DALI Teilnehmer Zuordnung erfolgt über DALI Software-Tool Notlichtabfrage und Test Trigger über codierte KNX Objekte (2-4Byte lang) Notlicht-Test kann gestartet und unterbrochen werden Protokollierung erfolgt über übergeordnete Notlichtzentrale © ABB Group May 11, 2018 | Slide 5

6 DALI Gateway mit Notlichtfunktion DGN/S 1.16.1 Systemaufbau
Normale DALI Teilnehmer und DALI Notlicht-Konverter sind beliebig kombinierbar © ABB Group May 11, 2018 | Slide 6

7 DALI Gateway mit Notlichtfunktion DGN/S 1.16.1 Basisfunktionen
Abbildung der 16 DALI-Gruppen auf dem KNX Hierdurch werden auch große Leuchtengruppen gleichmäßig angesteuert Normale DALI-Leuchten und DALI Notlicht-Konverter sind beliebig kombinierbar Normale DALI-Leuchten nur über 16 Leuchtengruppen ansteuerbar DALI Notlicht-Konverter müssen keiner DALI Gruppe angehören Notlicht-Prüfungen werden pro Teilnehmer angetriggert bzw. das Ergebnis zurück gesendet (codierte KNX-Telegramme) Umfangreiche Meldemöglichkeiten von Störungen Pro Gruppe Meldung einer Lampen-, EVG- oder Lampen ≥ EVG Störung Über Codierte Status-Objekte steht der Fehlerzustand jedes einzelnen der 64 DALI-Teilnehmer auf dem KNX zur Verfügung Über eigene Objekte wird die Anzahl der Störungen und die Nummer des gestörten DALI-Teilnehmers oder der Leuchtengruppe auf dem KNX bereitgestellt Störmeldungen sind über 1Bit Kommunikationsobjekt sperrbar. Notlicht-Tests-Ergebnisse werden in codierter Form auf dem KNX gesendet (Funktionstest, Dauertest, Teildauertest und Batterieabfrage) © ABB Group May 11, 2018 | Slide 7

8 DALI Gateway mit Notlichtfunktion DGN/S 1.16.1 Basisfunktionen
Parametrierbarer Power-On Level der DALI Teilnehmer Nach EVG Betriebsspannungswiederkehr kann der Helligkeitswert (Herstellerseitig 100% vorprogrammiert) geändert werden Dimmzeit (DALI-Fading Time) ist über den KNX veränderbar Beliebige Zeitabläufe, gerade bei farbiger Lichtsteuerung sind über zentrale Visualisierungen möglich 14 Lichtszenen Ansteuerbar über 1Byte-KNX-Szenenobjekt oder 1Bit-Aufruf Speicherung beliebiger Szenen-Zustände über KNX Automatische DALI-Adressenvergabe ist sperrbar Selbständige Adressenvergabe des DGN/S bei EVG-Wechsel wird untersagt Kennlinienkorrektur DALI-Kennlinie ist liniearisierbar. © ABB Group May 11, 2018 | Slide 8

9 DALI Gateway mit Notlichtfunktion DGN/S 1. 16
DALI Gateway mit Notlichtfunktion DGN/S Basisfunktionen – Zusatzfunktionen - Slave-Funktion Einbindung des DALI-Gateway in energiesparende Konstantlichtregelungen Reaktion auf Schalt-, Dimm-, Szenen- und Helligkeits-Befehl parametrierbar Sequenz-Funktion Bis zu 10 Szenen sind aneinander zu fügen Wiederholung: 1 bis 254 mal oder unendlich Lichteffekte und Lauflichter sind auch ohne Logik- oder Zeitbaustein möglich Treppenlicht-Funktion Vorwarnfunktion und Basishelligkeit ist parametrierbar Einbrenn-Funktion steht zur Verfügung Während der Inbetriebnahme Phase von Gasentladungslampen kann sichergestellt werden, dass diese nur mit 0% und 100% angesteuert werden © ABB Group May 11, 2018 | Slide 9

10 DALI Gateway mit Notlichtfunktion DGN/S 1. 16
DALI Gateway mit Notlichtfunktion DGN/S Basisfunktion – Treppenlicht - Pro Leuchtengruppe gibt es einen zeitlichen Treppenlichtverlauf Haltewert und Basishelligkeit frei parametrierbar ( ) Andimmphase, Treppenlichtzeit, Abdimmzeit und Laufzeit für Basishelligkeit frei programmierbar ( s) Verhalten auf Schalt-, Helligkeits- oder Szenen-Befehl ist parametrierbar © ABB Group May 11, 2018 | Slide 10

11 DALI Gateway mit Notlichtfunktion DGN/S 1. 16
DALI Gateway mit Notlichtfunktion DGN/S DALI Notlicht Funktionen Notlichttests Funktionstest Dauertest Teil-Dauertest Tests werden durch DALI Notlichtkonverter ausgeführt. Funktion DGN/S: Auslösen Test über KNX Zurückmelden Testergebnis auf KNX Abbrechen Test über KNX Parametrierbar Helligkeitswert während Notbetrieb Notlichttest Periode wann DGN/S Test angetriggert Notlicht – Funktionen DGN/S Gateway © ABB Group May 11, 2018 | Slide 11

12 DALI Gateway mit Notlichtfunktion DGN/S 1. 16
DALI Gateway mit Notlichtfunktion DGN/S Slave Notlicht Funktionen Unabhängig vom richtigen Notlicht (Ausfall 230V) gibt es einen Slave-Notlicht für die normale Beleuchtung Auslösen Slave Notlicht durch DGN/S selbst Kriterien Anzahl EVG & Lampen Störung Anzahl Notlicht Konverter Störung Gateway Betriebsspannung Störung Weiterleitung Slave Notlicht über Kommunikationsobjekt oder intern Voraussetzung KNX vorhanden DGN/S und Leuchte ist betriebsbereit (230V-Betriebsspannung) Notlicht – Funktionen über DGN/S Gateway auslösen © ABB Group May 11, 2018 | Slide 12

13 Notlicht-System Einzelbatterie – Notleuchten (Variante 1)
Notlichteinheit mit EVG, Konverter und Batterie in Leuchte Batterie Notbeleuchtung DALI DALI Konverter DG/S-Notlicht DALI EVG Normale Beleuchtung Batterietest und Leuchtentest erfolgt durch Notlicht-Konverter Basis ist DALI Notlicht-Norm EN (Teil 202) © ABB Group May 11, 2018 | Slide 13

14 Notlicht-System Einzelbatterie – Notleuchten (Variante 2)
Notlichteinheit mit EVG, Konverter und Batterie in Leuchte Batterie Leuchte & Notleuchte DALI DALI Konverter DG/S-Notlicht DALI EVG Batterietest und Leuchtentest erfolgt durch Notlicht-Konverter Basis ist DALI Notlicht-Norm EN (Teil 202) © ABB Group May 11, 2018 | Slide 14

15 Inbetriebnahme DALI Gateway DGN/S 1.16.1 mit Notlichtfunktion
Inbetriebnahme-Tool Software Anzeige DALI Teilnehmer, DALI EVGs (normal) DALI Konverter (Notlicht) Beliebige DALI Adressen und Gruppenzuordnung durch Drag and Drop Fehlerstatus wird angezeigt Lampen-Fehler EVG/Konverter-Fehler © ABB Group May 11, 2018 | Slide 15
