1 Messung von Feinstaub im Rahmen bayer. und bundesweiter Messnetze
Projektseminar: Wetterlagen und Feinstaub Sommersemester 2011 Dozent: Dr. Christoph Beck Referentinnen: Felicitas Burgfels, Nina Wente Projektseminar: Wetterlagen und Feinstaub 1

2 Inhalt 1 Messung im bayerischen Messnetz 1.1 Aufgabenstellung
1.2 Struktur des LÜB 1.3 Messkomponenten 1.4 Messkabinen 1.5 Messstationsrechner 1.6 Messnetzzentrale 2 Messung im bundesweiten Messnetz 2.1 Grundlagen 2.2 Messergebnisse 2

3 1 Messung im bayerischen Messnetz
„Lufthygienisches Landesüberwachungssystem Bayern“ (LÜB) Seit 1974 56 Messstationen, zwei sind zusätzlich in Arbeit Lage der Stationen: Straßennah in Innenstädten Stadtrandzonen Industriegebieten Ländliche Bereiche Verkehrsbelastete Innenstadtstraßen 3

4 LÜB Messstationen Quelle:Bayerisches Staatsministerium für Umwelt, Gesundheit und Verbraucherschutz 2006, S. 5 4

5 LÜB Messstationen Quelle:Bayerisches Staatsministerium für Umwelt, Gesundheit und Verbraucherschutz 2006, S. 5 5

6 1.1 Aufgabenstellung Allgemein: Messung der Luftschadstoffe in Bayern
Schwerpunkte (Bsp.): Lokale/regionale Immissionsbelastungen Erhöhte Immissionskonzentrationen Ozonbelastung Sondermessungen, Schadstoffanalysen 6

7 1.2 Struktur des LÜB Pro Messstation ein Messstationsrechner (MSR), Verbindung zum Zentralrechner Zentralrechner ruft 6x pro Tag die Messwerte aller Messstationen ab Vorgegebene Schwellwerte -> bei Überschreitung Weiterleitung der Daten an die Zentrale 7

8 1.4 Messkomponenten LÜB Messkom-ponenten 8
Quelle:Bayerisches Staatsministerium für Umwelt, Gesundheit und Verbraucherschutz 2006, S. 3 8

9 1.4 Messkomponenten LÜB Messkom-ponenten 9
Quelle:Bayerisches Staatsministerium für Umwelt, Gesundheit und Verbraucherschutz 2006, S. 3 9

10 1.4 Messkomponenten Zusätzlich (Bsp.):
Analyse von Schwermetallen, Radioaktivität, Ruß an den Filtern Untersuchung Staubniederschlag Verantwortliche Parameter, z.B. Windrichtung/- geschwindigkeit, Temperatur etc. Erfassung Radioaktivität 10

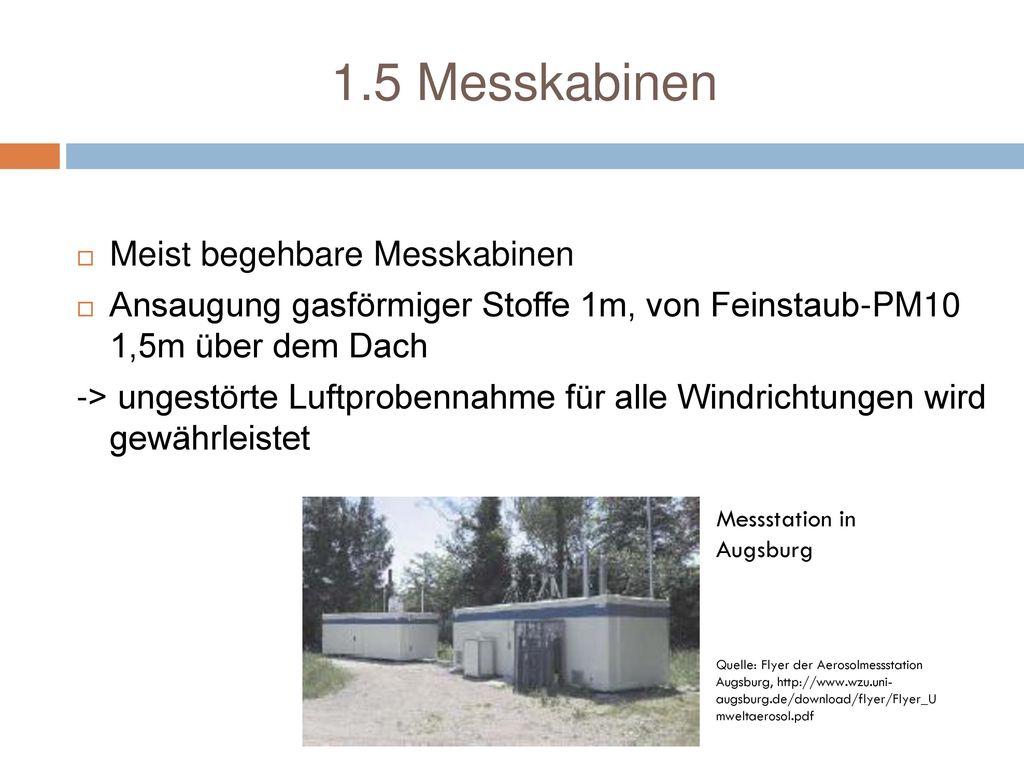

11 1.5 Messkabinen Meist begehbare Messkabinen
Ansaugung gasförmiger Stoffe 1m, von Feinstaub-PM10 1,5m über dem Dach -> ungestörte Luftprobennahme für alle Windrichtungen wird gewährleistet Messstation in Augsburg Quelle: Flyer der Aerosolmessstation Augsburg, 11

12 1.6 Messstationsrechner Steuert die Messgeräte in der Messstation
Erfasst, verarbeitet, speichert und überträgt Daten Im LÜB: leistungsfähiges, ausfallsicheres und kompaktes Industrie-Prozessorsystem 12

13 1.7 Messnetzzentrale Zentralrechner: Steuerung und Kontrolle des Messnetzes 13

14 LÜB Messstationen Quelle:Bayerisches Staatsministerium für Umwelt, Gesundheit und Verbraucherschutz 2006, S. 5 14

15 LÜB Messstationen Quelle:Bayerisches Staatsministerium für Umwelt, Gesundheit und Verbraucherschutz 2006, S. 5 15

16 1.7 Messnetzzentrale Zentralrechner: Steuerung und Kontrolle des Messnetzes Führt automatische Datenabrufe, Verarbeitung und Speicherung der Messwerte, Aufbereitung der Messwerte durch Steuerung der angeschlossenen Systeme Alarm-Auslöser bei bedeutenden Immissionssituationen 16

17 2 Messungen im bundesweiten Messnetz
Ab 1960er: ersten Messungen des Gesamtschwebstaubs Ab 1990er: Tagesproben und kontinuierliche Messungen Seit 1992: 8 personell besetzte Messstationen Seit 1999: PM10-Messungen Quelle: Umweltbundesamt

18 2.1 Grundlagen Staubmessungen im Messnetz des UBA
Quelle: Beilke et.al2002 18

19 2.2 Messergebnisse Jahresmittel des Gesamtschwebstaubs (1974-2001)
Quelle: Beilke et.al2002 19

20 2.2 Messergebnisse Anzahlkonzentrationen ultrafeiner Partikel (8-250nm) in Gebieten mit unterschiedlicher Luftqulität Quelle: Beilke et.al2002 20

21 2.2 Messergebnisse Mittlerer Tagesgang verschiedener Größenklassen von ultrafeinen Partikeln (8-250nm) in der Außenluft am UBA- Dienstgebäude in Langen Quelle: Beilke et.al2002 21

22 2.2 Messergebnisse Messung von Staubinhaltsstoffen
Mittlere Massenanteile von Sulfat, Nitrat und Ammonium im Messnetz des UBA Quelle: Beilke et.al2002 22

23 2.2 Messergebnisse Messung von Staubinhaltsstoffen
Heutige typische Konzentrationen von Schwermetallen in ländlichen und städtischen Gebieten Deutschlands Quelle: Beilke et.al2002 23

24 Literatur Bayerisches Staatsministerium für Umwelt, Gesundheit und Verbraucherschutz (2006): Das Lufthygienische Überwachungssystem Bayern (LÜB) Beilke et.al. (2002): Jahresbericht 2001 aus dem Messnetz des Umweltbundesamtes Umweltbundesamt (2011): dex.htm 24
