Welche Messmethode soll man anwenden ?

Präsentation zum Thema: "Welche Messmethode soll man anwenden ?"—  Präsentation transkript:

1 Welche Messmethode soll man anwenden ?
Typische Kabelfehler Unsymmetrie Stark schwankende Isolationsfehler Isolationsfehler Nasses Kabel Empfohlene Methoden Störspannungen ▼ Murray Küpmüller 3-Point (a-b) 3-Point Wiederholte Küpfmüller C Unsymm. R Differenz Klein Konstant Schwankend, klein Schwankend Empfindlich Empfindlich Empfindlich Empfindlich Empfindlich Empfindlich Geschützt Geschützt Geschützt Geschützt Geschützt Geschützt Empfindlich Empfindlich Empfindlich Geschützt Geschützt Geschützt Klicken Sie auf die Felder, um mehr über die Fehlerortungsmethoden zu erfahren! ELEKTR NIKA

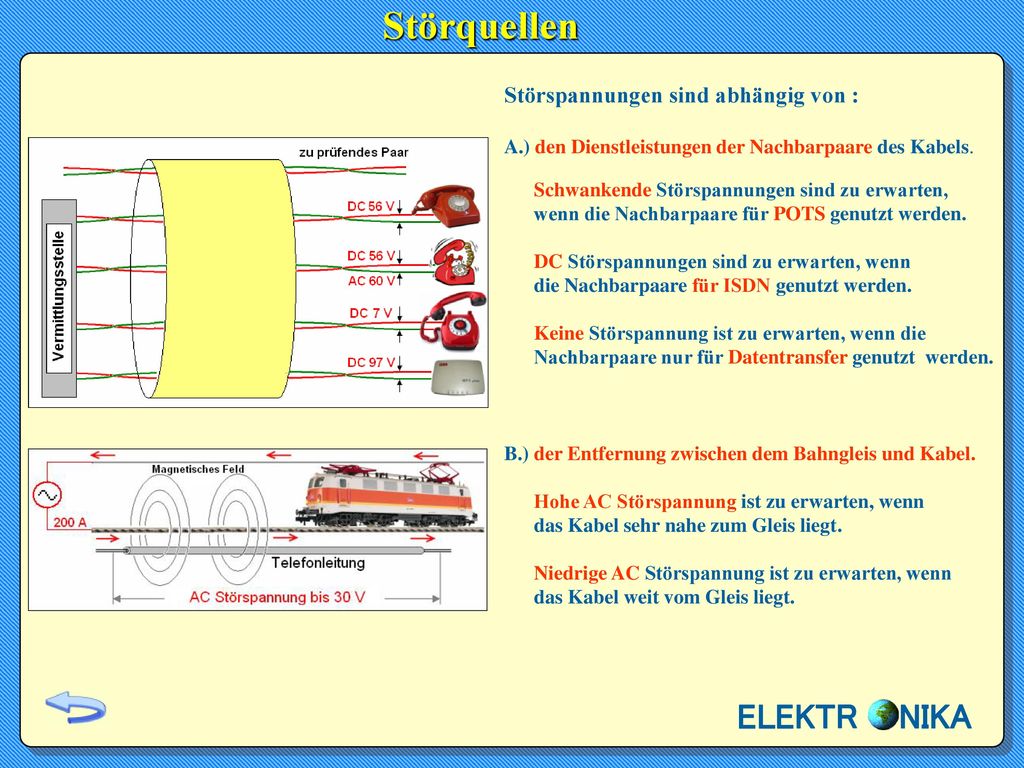

2 Störquellen ELEKTR NIKA Störspannungen sind abhängig von :
A.) den Dienstleistungen der Nachbarpaare des Kabels. Schwankende Störspannungen sind zu erwarten, wenn die Nachbarpaare für POTS genutzt werden.  DC Störspannungen sind zu erwarten, wenn die Nachbarpaare für ISDN genutzt werden. Keine Störspannung ist zu erwarten, wenn die Nachbarpaare nur für Datentransfer genutzt werden. B.) der Entfernung zwischen dem Bahngleis und Kabel.  Hohe AC Störspannung ist zu erwarten, wenn   das Kabel sehr nahe zum Gleis liegt. Niedrige AC Störspannung ist zu erwarten, wenn das Kabel weit vom Gleis liegt. ELEKTR NIKA

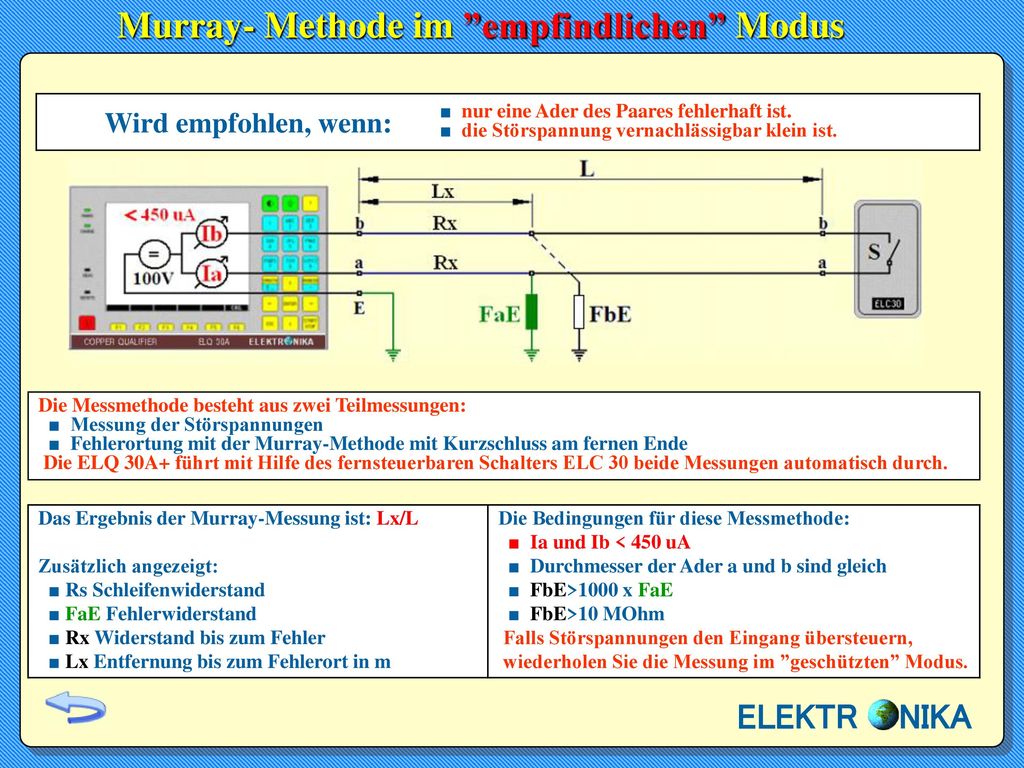

3 Murray- Methode im ”empfindlichen” Modus
Wird empfohlen, wenn: ■ nur eine Ader des Paares fehlerhaft ist. ■ die Störspannung vernachlässigbar klein ist. Die Messmethode besteht aus zwei Teilmessungen:   ■ Messung der Störspannungen   ■ Fehlerortung mit der Murray-Methode mit Kurzschluss am fernen Ende  Die ELQ 30A+ führt mit Hilfe des fernsteuerbaren Schalters ELC 30 beide Messungen automatisch durch. Das Ergebnis der Murray-Messung ist: Lx/L Zusätzlich angezeigt:   ■ Rs Schleifenwiderstand   ■ FaE Fehlerwiderstand   ■ Rx Widerstand bis zum Fehler ■ Lx Entfernung bis zum Fehlerort in m Die Bedingungen für diese Messmethode:   ■ Ia und Ib < 450 uA  ■ Durchmesser der Ader a und b sind gleich ■ FbE>1000 x FaE  ■ FbE>10 MOhm Falls Störspannungen den Eingang übersteuern, wiederholen Sie die Messung im ”geschützten” Modus. ELEKTR NIKA

4 Murray- Methode im ”geschützten” Modus
Wird empfohlen, wenn: ■ nur eine Ader des Paares fehlerhaft ist. ■ die Störspannung schwankt aber: Ia und Ib < 7 mA Die Messmethode besteht aus zwei Teilmessungen:   ■ Messung der Störspannungen   ■ Fehlerortung mit der Murray-Methode mit Kurzschluss am fernen Ende  Die ELQ 30A+ führt mit Hilfe des fernsteuerbaren Schalters ELC 30 beide Messungen automatisch durch. Das Ergebnis der Murray-Messung ist: Lx/L Zusätzlich angezeigt:   ■ Rs Schleifenwiderstand   ■ FaE Fehlerwiderstand   ■ Rx Widerstand bis zum Fehler ■ Lx Entfernung bis zum Fehlerort in m Die Bedingungen für diese Messmethode:   ■ Ia und Ib < 7 mA  ■ Durchmesser der Ader a und b sind gleich   ■ FbE>1000 x FaE  ■ FbE>10 MOhm ELEKTR NIKA

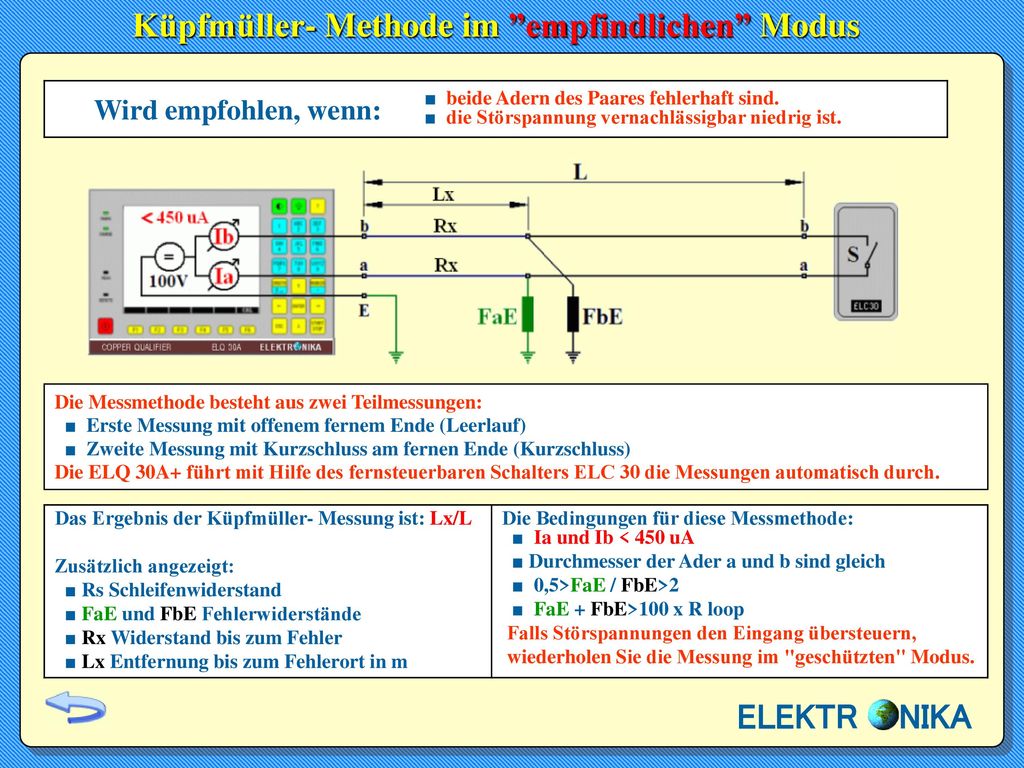

5 Küpfmüller- Methode im ”empfindlichen” Modus
Wird empfohlen, wenn: ■ beide Adern des Paares fehlerhaft sind. ■ die Störspannung vernachlässigbar niedrig ist. Die Messmethode besteht aus zwei Teilmessungen:   ■ Erste Messung mit offenem fernem Ende (Leerlauf)   ■ Zweite Messung mit Kurzschluss am fernen Ende (Kurzschluss)  Die ELQ 30A+ führt mit Hilfe des fernsteuerbaren Schalters ELC 30 die Messungen automatisch durch. Das Ergebnis der Küpfmüller- Messung ist: Lx/L Zusätzlich angezeigt:   ■ Rs Schleifenwiderstand   ■ FaE und FbE Fehlerwiderstände   ■ Rx Widerstand bis zum Fehler ■ Lx Entfernung bis zum Fehlerort in m Die Bedingungen für diese Messmethode: ■ Ia und Ib < 450 uA  ■ Durchmesser der Ader a und b sind gleich   ■ 0,5>FaE / FbE>2  ■ FaE + FbE>100 x R loop Falls Störspannungen den Eingang übersteuern, wiederholen Sie die Messung im "geschützten" Modus. ELEKTR NIKA

6 Küpfmüller- Methode im ”geschützten” Modus
Wird empfohlen, wenn: ■ beide Adern des Paares fehlerhaft sind. ■ die Störspannung schwankt aber: Ia und Ib < 7 mA Die Messmethode besteht aus zwei Teilmessungen:   ■ Erste Messung mit offenem fernem Ende (Leerlauf)   ■ Zweite Messung mit Kurzschluss am fernen Ende (Kurzschluss)  Die ELQ 30A+ führt mit Hilfe des fernsteuerbaren Schalters ELC 30 die Messungen automatisch durch. Das Ergebnis der Küpfmüller- Messung ist: Lx/L Zusätzlich angezeigt:   ■ Rs Schleifenwiderstand   ■ FaE und FbE Fehlerwiderstände   ■ Rx Widerstand bis zum Fehler ■ Lx Entfernung bis zum Fehlerort in m Die Bedingungen für diese Messmethode: ■ Ia und Ib < 7 mA  ■ Durchmesser der Ader a und b sind gleich   ■ 0,5>FaE / FbE>2  ■ FaE + FbE>100 x R loop ELEKTR NIKA

7 Wiederholte Küpfmüller- Methode im ”empfindlichen” Modus
Wird empfohlen, wenn: ■ beide Adern des Paares fehlerhaft sind. ■ die Störspannung schwankt aber: Ia und Ib < 450 uA Diese Methode ist eine Reihe von Küpfmüller- Messungen. Es besteht aus 15 wechselweise Teilmessungen: ■ 8 Messungen mit offenem Ende (L) und ■ 7 Messungen mit kurzgeschlossenem Ende (K) Das ferne Ende wird automatisch kurzgeschlossen / geöffnet durch den ferngesteuerten ELC30 Fernschalter. Die Lx/L Werte werden in zwei Spalten und als Histogramm dargestellt. Ist die Messreihe beendet, werden die akzeptablen Lx/L Werte ausgewählt und ihr Mittelwert wird berechnet. Die inakzeptablen Lx/L Werte werden mit einem Stern markiert und weggeworfen. ELEKTR NIKA

8 Wiederholte Küpfmüller- Methode im ” geschützten” Modus
Wird empfohlen, wenn: ■ beide Adern des Paares fehlerhaft sind. ■ die Störspannung schwankt aber: Ia und Ib < 7 mA Diese Methode ist eine Reihe von Küpfmüller- Messungen. Es besteht aus 15 wechselweise Teilmessungen: ■ 8 Messungen mit offenem Ende (L) und ■ 7 Messungen mit kurzgeschlossenem Ende (K) Das ferne Ende wird automatisch kurzgeschlossen / geöffnet durch den ferngesteuerten ELC30 Fernschalter. Die Lx/L Werte werden in zwei Spalten und als Histogramm dargestellt. Ist die Messreihe beendet, werden die akzeptablen Lx/L Werte ausgewählt und ihr Mittelwert wird berechnet. Die inakzeptablen Lx/L Werte werden mit einem Stern markiert und weggeworfen. ELEKTR NIKA

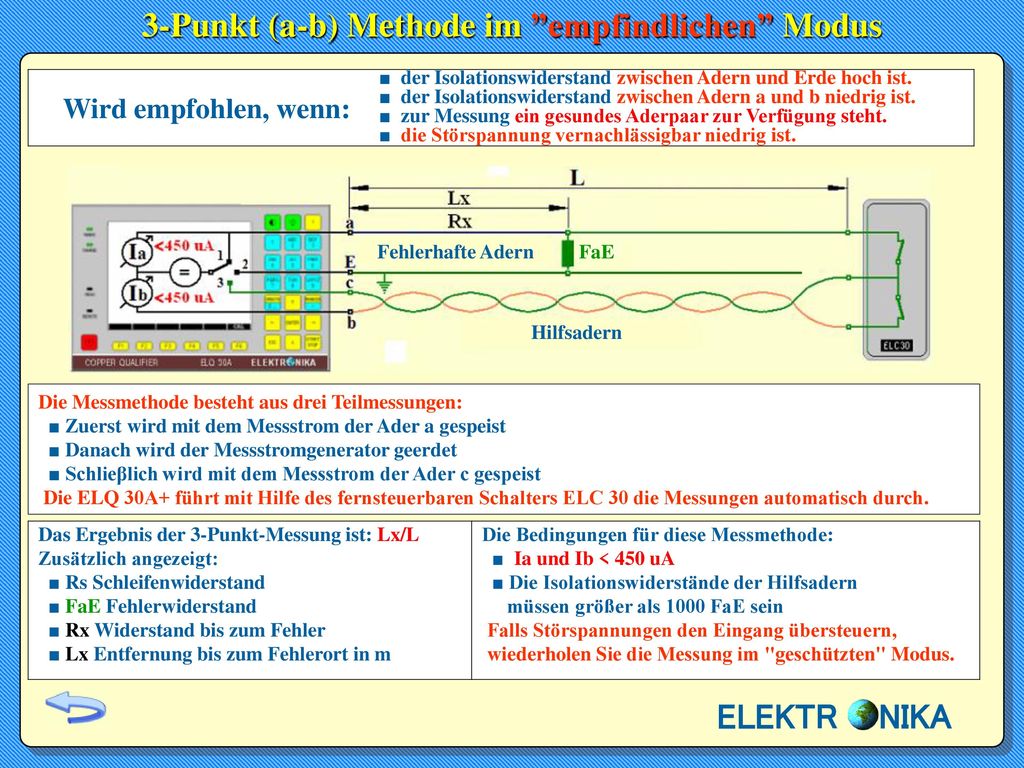

9 3-Punkt (a-b) Methode im ”empfindlichen” Modus
Wird empfohlen, wenn: ■ der Isolationswiderstand zwischen Adern und Erde hoch ist. ■ der Isolationswiderstand zwischen Adern a und b niedrig ist. ■ zur Messung ein gesundes Aderpaar zur Verfügung steht. ■ die Störspannung vernachlässigbar niedrig ist. Fehlerhafte Adern FaE Hilfsadern Die Messmethode besteht aus drei Teilmessungen:   ■ Zuerst wird mit dem Messstrom der Ader a gespeist   ■ Danach wird der Messstromgenerator geerdet   ■ Schlieβlich wird mit dem Messstrom der Ader c gespeist Die ELQ 30A+ führt mit Hilfe des fernsteuerbaren Schalters ELC 30 die Messungen automatisch durch. Das Ergebnis der 3-Punkt-Messung ist: Lx/L Zusätzlich angezeigt:   ■ Rs Schleifenwiderstand   ■ FaE Fehlerwiderstand   ■ Rx Widerstand bis zum Fehler ■ Lx Entfernung bis zum Fehlerort in m Die Bedingungen für diese Messmethode: ■ Ia und Ib < 450 uA ■ Die Isolationswiderstände der Hilfsadern müssen größer als 1000 FaE sein   Falls Störspannungen den Eingang übersteuern, wiederholen Sie die Messung im "geschützten" Modus. ELEKTR NIKA

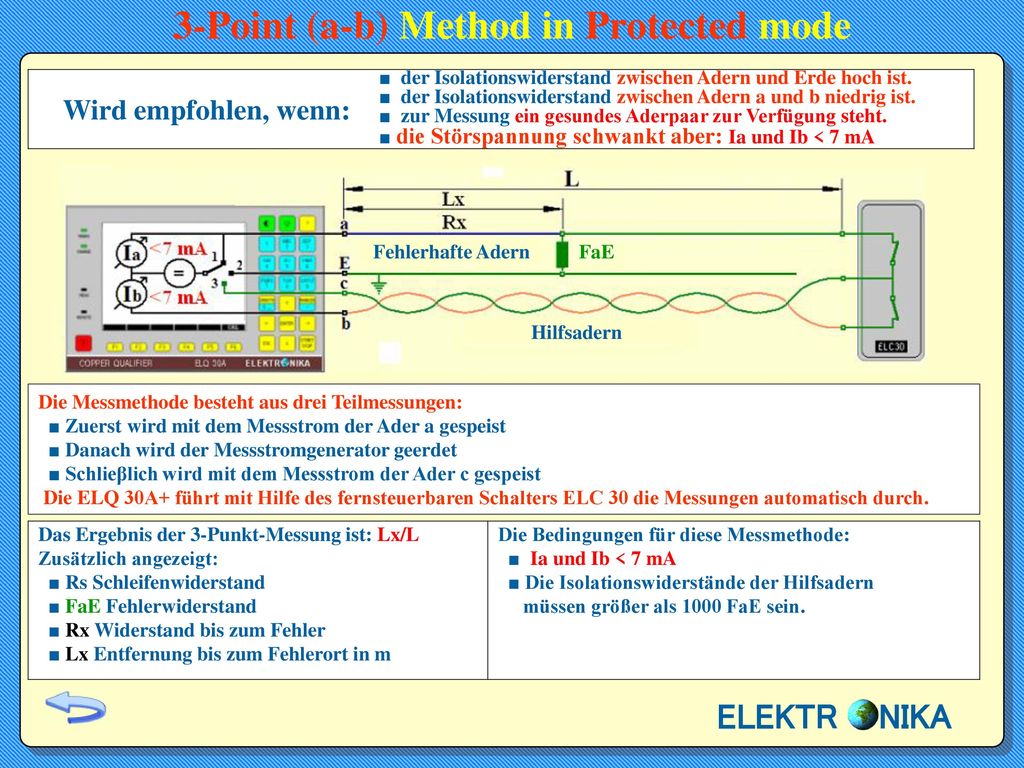

10 3-Point (a-b) Method in Protected mode
Wird empfohlen, wenn: ■ der Isolationswiderstand zwischen Adern und Erde hoch ist. ■ der Isolationswiderstand zwischen Adern a und b niedrig ist. ■ zur Messung ein gesundes Aderpaar zur Verfügung steht. ■ die Störspannung schwankt aber: Ia und Ib < 7 mA Fehlerhafte Adern FaE Hilfsadern Die Messmethode besteht aus drei Teilmessungen:   ■ Zuerst wird mit dem Messstrom der Ader a gespeist   ■ Danach wird der Messstromgenerator geerdet   ■ Schlieβlich wird mit dem Messstrom der Ader c gespeist Die ELQ 30A+ führt mit Hilfe des fernsteuerbaren Schalters ELC 30 die Messungen automatisch durch. Das Ergebnis der 3-Punkt-Messung ist: Lx/L Zusätzlich angezeigt:   ■ Rs Schleifenwiderstand   ■ FaE Fehlerwiderstand   ■ Rx Widerstand bis zum Fehler ■ Lx Entfernung bis zum Fehlerort in m Die Bedingungen für diese Messmethode:  ■ Ia und Ib < 7 mA ■ Die Isolationswiderstände der Hilfsadern müssen größer als 1000 FaE sein.      ELEKTR NIKA

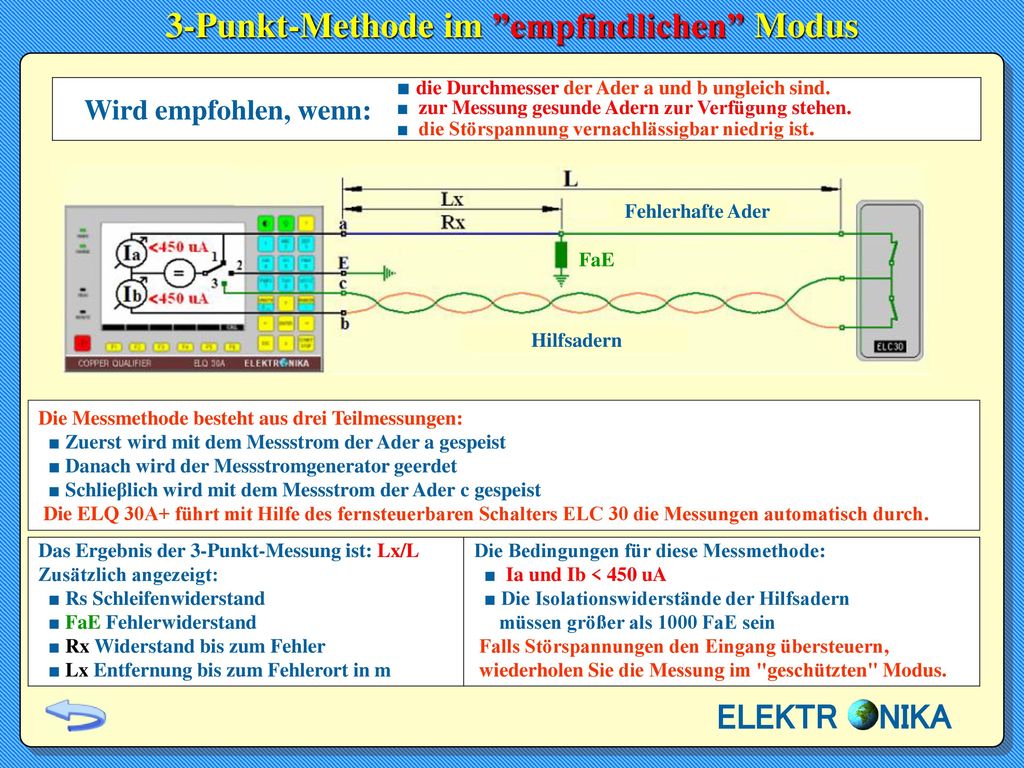

11 3-Punkt-Methode im ”empfindlichen” Modus
Wird empfohlen, wenn: ■ die Durchmesser der Ader a und b ungleich sind. ■ zur Messung gesunde Adern zur Verfügung stehen. ■ die Störspannung vernachlässigbar niedrig ist. Fehlerhafte Ader FaE Hilfsadern Die Messmethode besteht aus drei Teilmessungen:   ■ Zuerst wird mit dem Messstrom der Ader a gespeist   ■ Danach wird der Messstromgenerator geerdet   ■ Schlieβlich wird mit dem Messstrom der Ader c gespeist Die ELQ 30A+ führt mit Hilfe des fernsteuerbaren Schalters ELC 30 die Messungen automatisch durch. Das Ergebnis der 3-Punkt-Messung ist: Lx/L Zusätzlich angezeigt:   ■ Rs Schleifenwiderstand   ■ FaE Fehlerwiderstand   ■ Rx Widerstand bis zum Fehler ■ Lx Entfernung bis zum Fehlerort in m Die Bedingungen für diese Messmethode:  ■ Ia und Ib < 450 uA ■ Die Isolationswiderstände der Hilfsadern müssen größer als 1000 FaE sein   Falls Störspannungen den Eingang übersteuern, wiederholen Sie die Messung im "geschützten" Modus. ELEKTR NIKA

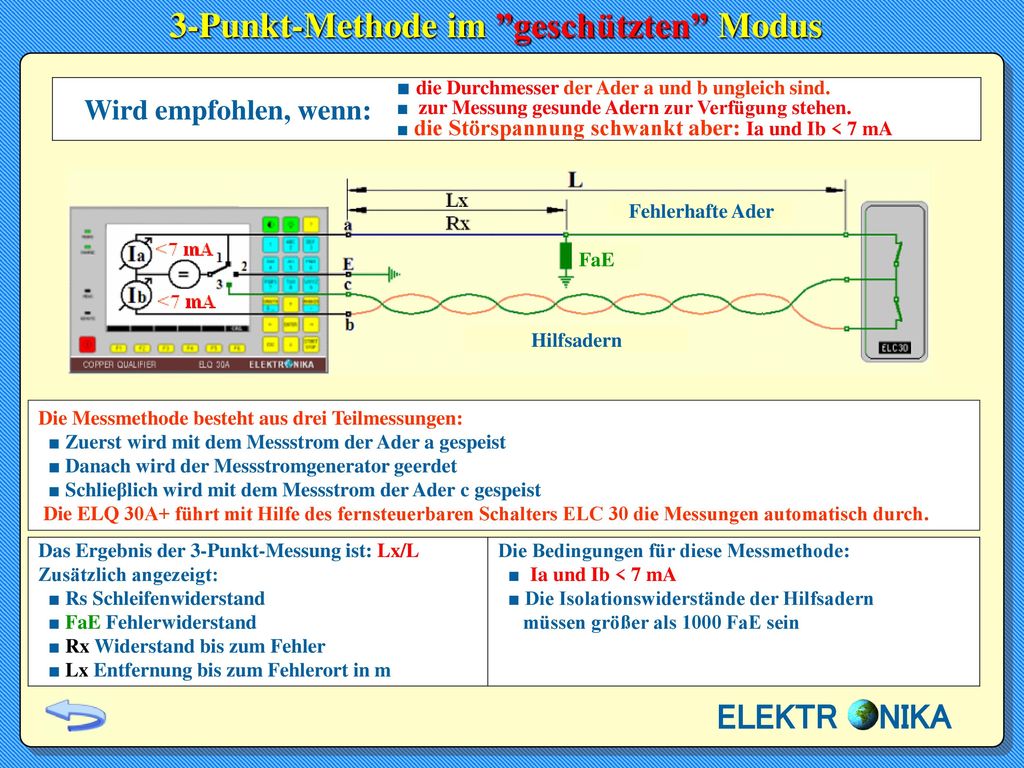

12 3-Punkt-Methode im ”geschützten” Modus
Wird empfohlen, wenn: ■ die Durchmesser der Ader a und b ungleich sind. ■ zur Messung gesunde Adern zur Verfügung stehen. ■ die Störspannung schwankt aber: Ia und Ib < 7 mA Fehlerhafte Ader FaE Hilfsadern Die Messmethode besteht aus drei Teilmessungen:   ■ Zuerst wird mit dem Messstrom der Ader a gespeist   ■ Danach wird der Messstromgenerator geerdet   ■ Schlieβlich wird mit dem Messstrom der Ader c gespeist Die ELQ 30A+ führt mit Hilfe des fernsteuerbaren Schalters ELC 30 die Messungen automatisch durch. Das Ergebnis der 3-Punkt-Messung ist: Lx/L Zusätzlich angezeigt:   ■ Rs Schleifenwiderstand   ■ FaE Fehlerwiderstand   ■ Rx Widerstand bis zum Fehler ■ Lx Entfernung bis zum Fehlerort in m Die Bedingungen für diese Messmethode:  ■ Ia und Ib < 7 mA ■ Die Isolationswiderstände der Hilfsadern müssen größer als 1000 FaE sein     ELEKTR NIKA

13 Messung der Widerstandsdifferenz im ”empfindlichen” Modus
Wird empfohlen, wenn ■ die gemessene Unsymmetrie schwach ist. ■ die Störspannung vernachlässigbar niedrig ist. Die ELQ 30A+ führt mit Hilfe des fernsteuerbaren Schalters ELC 30 die Messungen automatisch durch. Die Messergebnisse:  ■ Ra und Rb Aderwiderstände   ■ Δ R Widerstandsdifferenz ■ RS Schleifenwiderstand   ■ % Die Bedingung für diese Messmethode: ■ Ia und Ib < 450 uA Falls Störspannungen den Eingang übersteuern, wiederholen Sie die Messung im "geschützten" Modus. ELEKTR NIKA

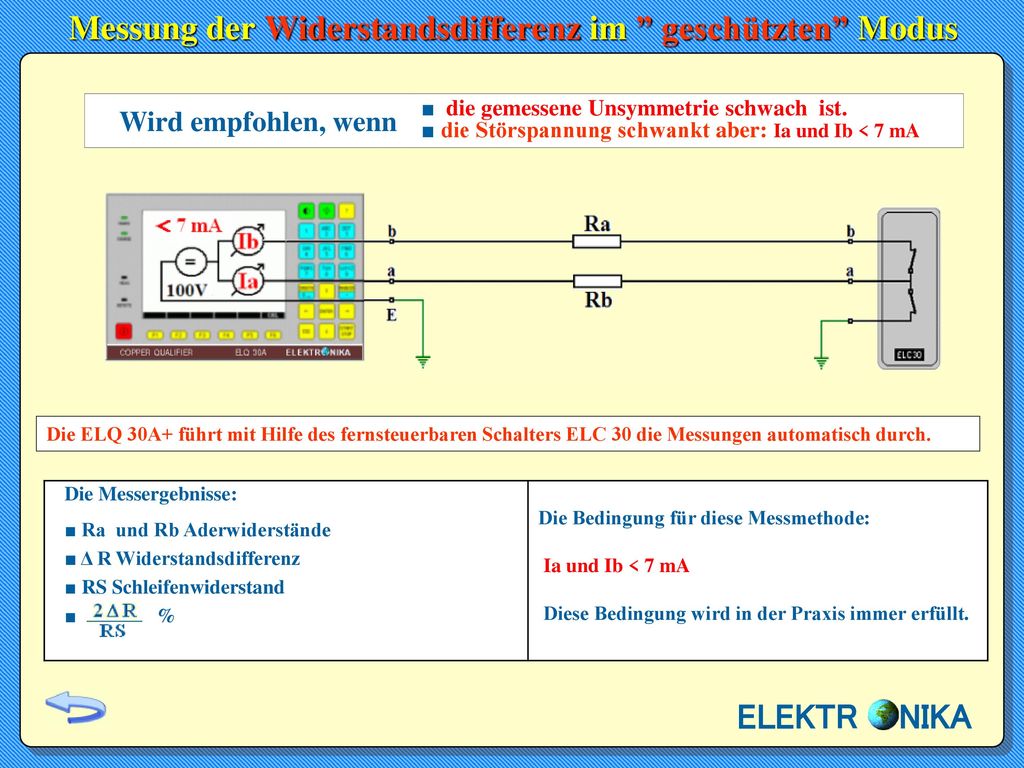

14 Messung der Widerstandsdifferenz im ” geschützten” Modus
Wird empfohlen, wenn ■ die gemessene Unsymmetrie schwach ist. ■ die Störspannung schwankt aber: Ia und Ib < 7 mA Die ELQ 30A+ führt mit Hilfe des fernsteuerbaren Schalters ELC 30 die Messungen automatisch durch. Die Messergebnisse:  ■ Ra und Rb Aderwiderstände   ■ Δ R Widerstandsdifferenz ■ RS Schleifenwiderstand   ■ % Die Bedingung für diese Messmethode: Ia und Ib < 7 mA  Diese Bedingung wird in der Praxis immer erfüllt. ELEKTR NIKA

15 Kapazitive Unsymmetrie-Messung im ”empfindlichen” Modus
Wird empfohlen, wenn ■ die gemessene Unsymmetrie schwach ist. ■ die Störspannung vernachlässigbar niedrig ist. Die Messergebnisse:  ■ Lx/L ■ CaE und CbE Kapazität   ■ Δ C Kapazitätsdifferenz nF   ■ Δ % Kapazitätsdifferenz % Die Bedingung für diese Messmethode ist:  ■ Ia und Ib < 450 uA Falls Störspannungen den Eingang übersteuern, wiederholen Sie die Messung im "geschützten" Modus. ELEKTR NIKA

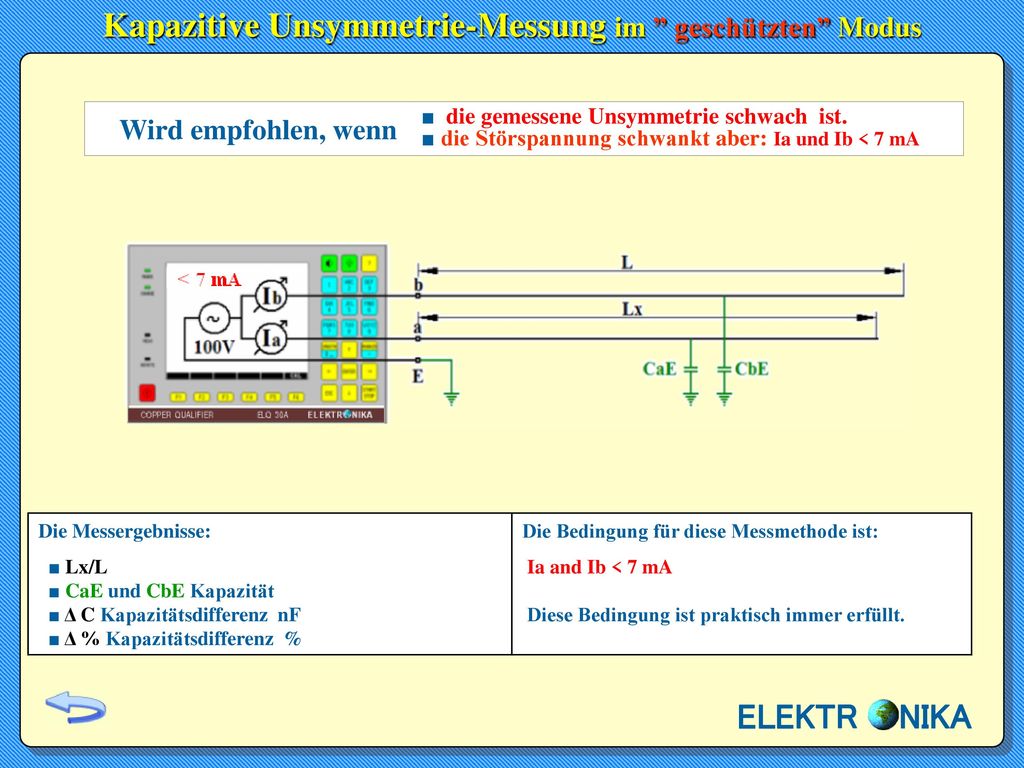

16 Kapazitive Unsymmetrie-Messung im ” geschützten” Modus
Wird empfohlen, wenn ■ die gemessene Unsymmetrie schwach ist. ■ die Störspannung schwankt aber: Ia und Ib < 7 mA Die Messergebnisse:  ■ Lx/L ■ CaE und CbE Kapazität   ■ Δ C Kapazitätsdifferenz nF   ■ Δ % Kapazitätsdifferenz % Die Bedingung für diese Messmethode ist: Ia and Ib < 7 mA  Diese Bedingung ist praktisch immer erfüllt. ELEKTR NIKA

17 Vielen Dank für Ihre Aufmerksamkeit !
