Sprechfunk Durchführung.

Präsentation zum Thema: "Sprechfunk Durchführung."—  Präsentation transkript:

1 Sprechfunk Durchführung

2 Integrierte Leitstelle Feuerwehr/Rettungsdienst
Betriebsorgane im Sprechfunk Bundesanstalt Digitalfunk BOS (BDBOS) Bundes Ebene Koordinierende Stelle Autorisierte Stelle Vorhaltende Stelle Landes Ebene Einsatzleitstelle Polizei Integrierte Leitstelle Feuerwehr/Rettungsdienst Regionale Ebene …… …... KoDiFu-Beauftragter Kreis Ebene Nutzer Polizei Bediener & Inhaber RD / FW usw. Örtliche Ebene 2

3 Kommunikationsverbindungen
Grundsätze: Funk folgt Führung Verbindung zur ILS über TMO-Gruppe Verbindung zu den Trupps über DMO = 301F bis 305F Über Zugstärke oder bei Einsätzen mit weiteren Einheiten sind Einsatzabschnitte zu bilden! Der Einsatzleiter nutzt Führungsgruppe DMO = 210* Führungskräfte anfahrender Einheiten schalten DMO 210* am Handfunkgerät! 3

4 Aufbauorganisation Weitere Grundsätze:
- Der Nachrichtenaustausch mit der ILS erfolgt i.d.R. nur durch den Einsatzleiter oder in seinem Auftrag. Alle sonstigen Einsatzkräfte führen den Nachrichtenaustausch mit ihren über- und untergeordneten Führungsebenen. - Unterstellte Einsatzkräfte oder Einheiten haben die Pflicht die Kommunikationsverbindung zu übergeordneten Führungskräften oder Einheiten aufzubauen und zu halten, sowie Meldungen abzugeben. Die Trennung von Kommunikationsverbindungen gemäß der Führungsorganisation ist durch den Einsatzleiter frühzeitig einzuleiten. Übersteigen die eingesetzten Einsatzkräfte die Zugstärke, so können diese i.d.R. nicht mehr wirkungsvoll gemäß den Grundsätzen der Führung über eine Kommunikationsverbindung geführt werden, da der so genannte „Durchgriff“ über mehrere Führungsebenen nicht vermieden werden kann.

5 Kommunikationsverbindungen
Verbindungen zur ILS Verwendung Gruppe(n) Bsp. Einsatzmittel (Anruf)  ILS TMO LS_SN_01_RD LS_SN_02_RD LS_SN_03_FW LS_SN_04_FW Einsatzmittel (laufender Einsatz)  ILS LS_SN_05 bis LS_SN_52 5

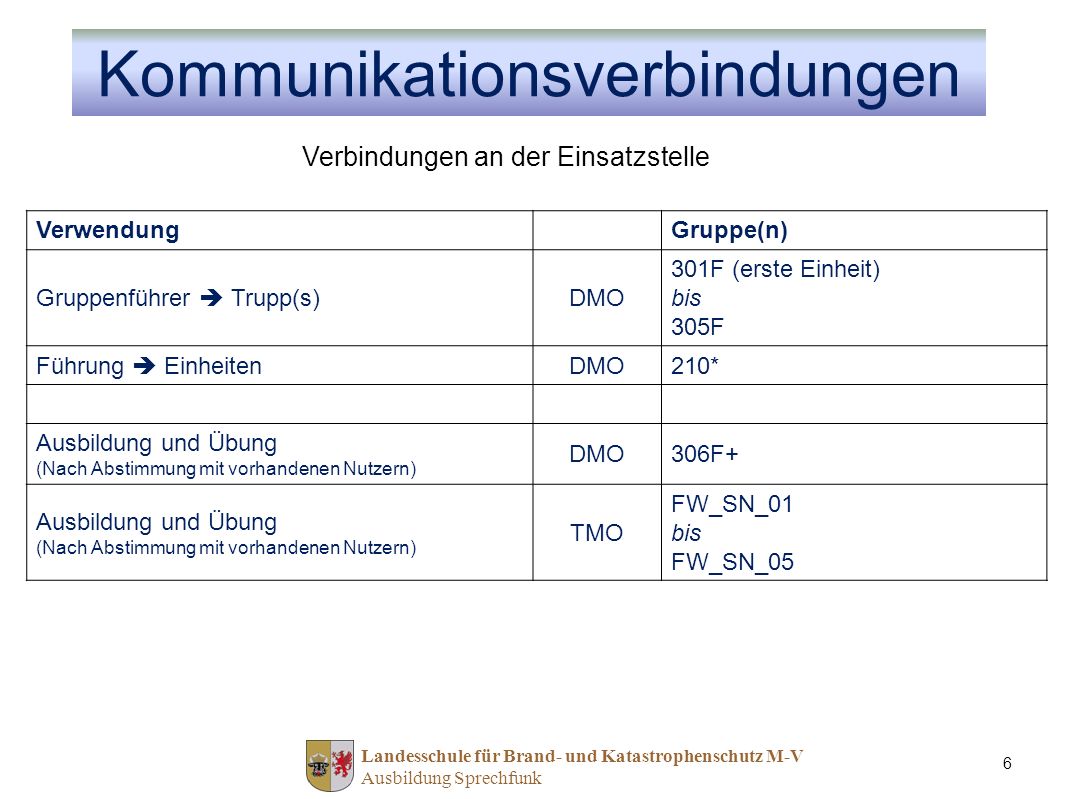

6 Kommunikationsverbindungen
Verbindungen an der Einsatzstelle Verwendung Gruppe(n) Gruppenführer  Trupp(s) DMO 301F (erste Einheit) bis 305F Führung  Einheiten 210* Ausbildung und Übung (Nach Abstimmung mit vorhandenen Nutzern) 306F+ TMO FW_SN_01 bis FW_SN_05 6

7 Kommunikationsverbindungen
Verbindungen an der Einsatzstelle Verwendung Gruppe(n) Feuerwehr DMO  Gateway DMO 212* Rettungsdienst DMO  Gateway 602R+ Kat.-Schutz DMO  Gateway 402K+ ! Achtung ! Je Organisation nur ein Gateway an der Einsatzstelle betreiben ! 7

8 Kommunikationsverbindungen
Bezeichnung der DMO - Gruppen 8

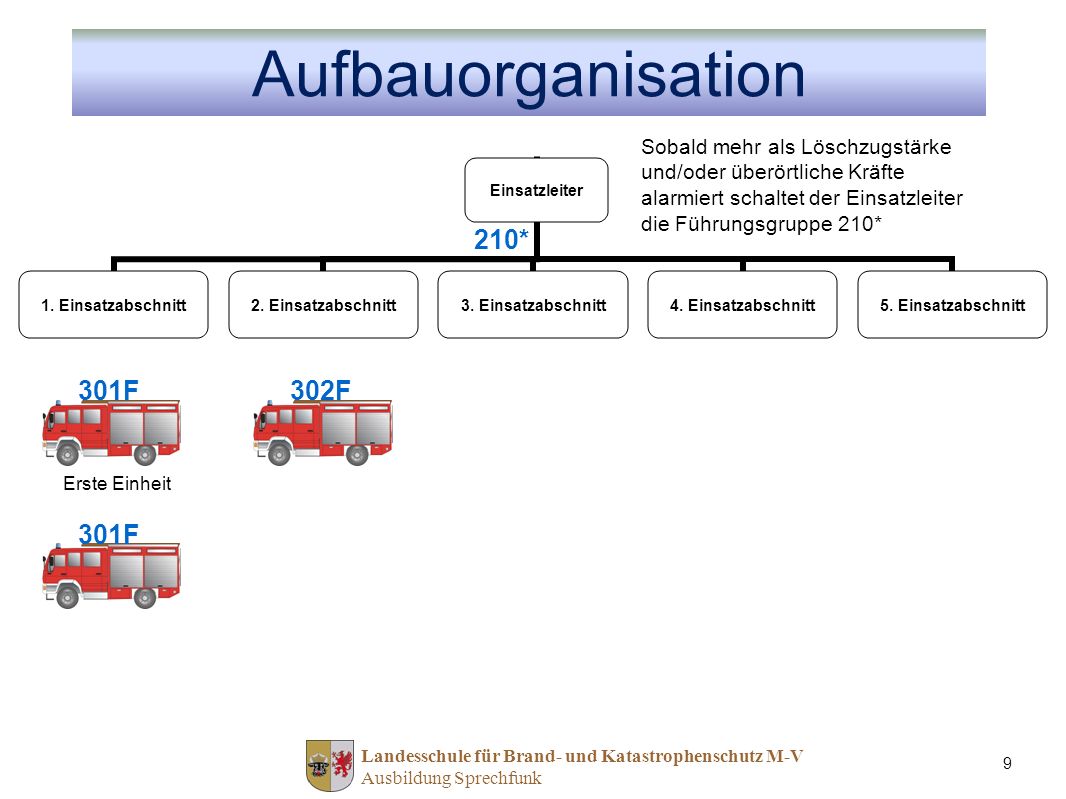

9 Aufbauorganisation 210* 301F 302F 301F
Sobald mehr als Löschzugstärke und/oder überörtliche Kräfte alarmiert schaltet der Einsatzleiter die Führungsgruppe 210* 210* 301F 302F Erste Einheit 301F 9

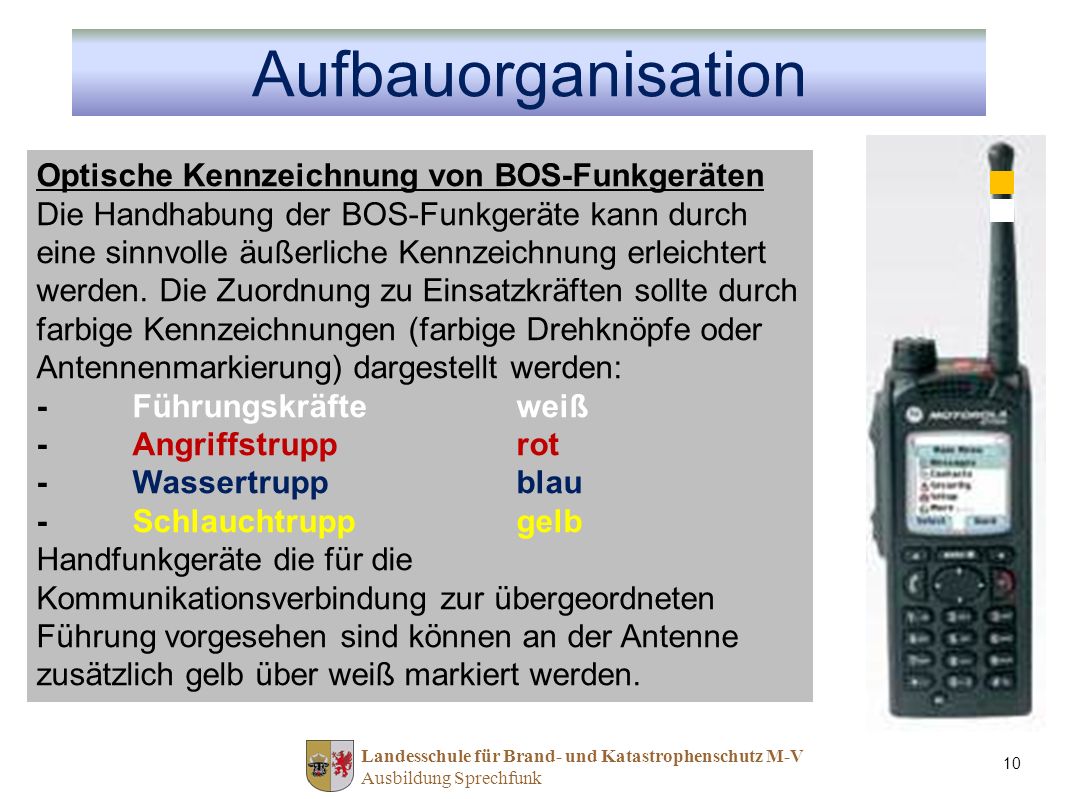

10 Aufbauorganisation Optische Kennzeichnung von BOS-Funkgeräten
Die Handhabung der BOS-Funkgeräte kann durch eine sinnvolle äußerliche Kennzeichnung erleichtert werden. Die Zuordnung zu Einsatzkräften sollte durch farbige Kennzeichnungen (farbige Drehknöpfe oder Antennenmarkierung) dargestellt werden: - Führungskräfte weiß - Angriffstrupp rot - Wassertrupp blau - Schlauchtrupp gelb Handfunkgeräte die für die Kommunikationsverbindung zur übergeordneten Führung vorgesehen sind können an der Antenne zusätzlich gelb über weiß markiert werden.

11 Prozessorganisation Grundsätze für den Nachrichtenaustausch:
- strenge Funkdisziplin halten, - Teilnehmer mit „Sie“ ansprechen, - Höflichkeitsformeln unterlassen - Nachrichtenaustausch so kurz wie möglich halten, - deutlich und nicht zu schnell sprechen, - nicht zu laut sprechen, nicht gebräuchliche Abkürzungen vermeiden, Zahlen unverwechselbar aussprechen, Eigennamen und schwerverständliche Worte ggf. buchstabieren.

12 Prozessorganisation Nachrichtenarten
Nachrichten können im BOS-Funk auf unterschiedliche Arten übermittelt werden: - Durchsage: formlose einseitig gerichtete Nachricht - Gespräche: formloser unmittelbarer Nachrichtenaustausch - Sprüche: formgebundene schriftlich festgelegte Nachrichten Sie sind von der Gegenstelle aufzuschreiben. - Daten: Kurztextnachrichten (SDS); Funkmeldesystem (FMS) Das Gespräch ist die Standardnachrichtenart für den Nachrichtenaustausch.

13 Vorrangstufen / Notrufbetrieb
Prozessorganisation Vorrangstufen / Notrufbetrieb Stufe Status Bemerkungen Einfach Sprechwunsch Normaler Nachrichtenaustausch Sofort Priorisierter Sprechwunsch Hohes Nachrichtenaufkommen; Verzögerungen haben nachteilige Folgen; z.B. Lagemeldungen mit dringenden Nachforderungen. Blitz (Mayday) Notfall Alarm Sehr dringende Nachrichten; z.B. zum Schutz von Menschenleben; Nachrichten im dringenden Interesse der öffentlichen Sicherheit und Ordnung.

14 Notruf Durch betätigen (langes drücken) der orangen Notruftaste wird die Notruffunktion aktiviert. auch bei abgeschalteten digitale BOS-Funkgerät möglich Alle Teilnehmer der eingestellten Gruppe erhalten eine „Alarm“ – SDS angezeigt. Das auslösende digitale BOS-Funkgerät geht in den Sendebetrieb, die „Sprechtaste“ wird automatisch betätigt (Notrufmikrofon an). 14

15 Notruf Der Sendebetrieb wird nach 1 Minuten automatisch beendet (Notrufmikrofon aus) . Durch einmaliges betätigen der „Sprechtaste“ oder „Haustaste“ wird die Sprachübertragung ebenfalls beendet. Ein Beenden der Notruffunktion ist nur am auslösenden digitalen BOS-Funkgerät durch langes Drücken der „rechten Funktionstaste“ möglich. Ein Wechsel der Betriebsarten (TMO – DMO) ist auch im Notruf möglich! 15

16 Notruf Notfallmeldung gemäß FwDv 7 „Atemschutz“
Eine Notfallmeldung ist ein über Funk abgesetzter Hilferuf von in Not geratenen Einsatzkräften. Die Notfallmeldung wird mit dem Kennwort „m a y d a y" eindeutig und unverwechselbar gekennzeichnet. Dieses Kennwort muss bei allen Notfallsituationen verwendet werden. Notfallmeldungen werden wie folgt abgesetzt: Kennwort: mayday; mayday; mayday Hilfe suchende Einsatzkraft: hier <Funkrufname> <Standort> <Lage> Gesprächsabschluss: m a y d a y – kommen!

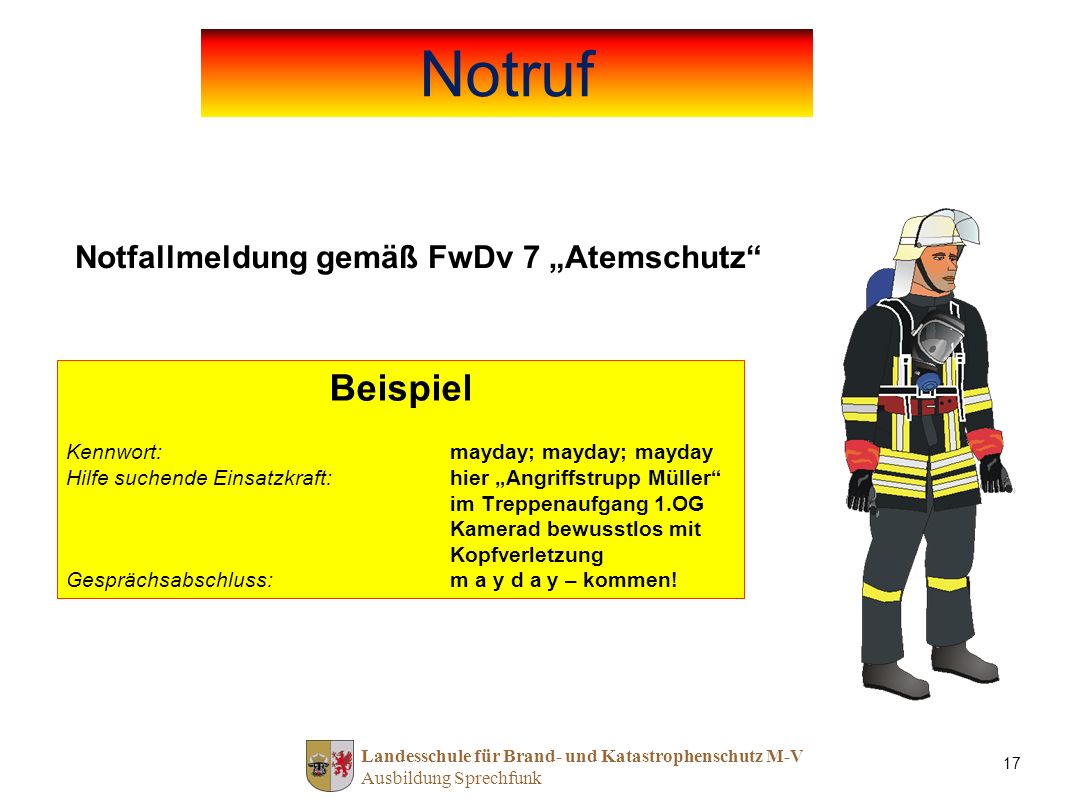

17 Notruf Beispiel Notfallmeldung gemäß FwDv 7 „Atemschutz“
Kennwort: mayday; mayday; mayday Hilfe suchende Einsatzkraft: hier „Angriffstrupp Müller“ im Treppenaufgang 1.OG Kamerad bewusstlos mit Kopfverletzung Gesprächsabschluss: m a y d a y – kommen!

18 Sprechfunkverkehr Partnerarbeit!

19 Prozessorganisation Nachrichtenaustausch im Einsatz Schlussmeldung
Abrückmeldung Lagemeldung und Nachforderung Eintreffmeldung Ausrückmeldung Einsatzauftrag

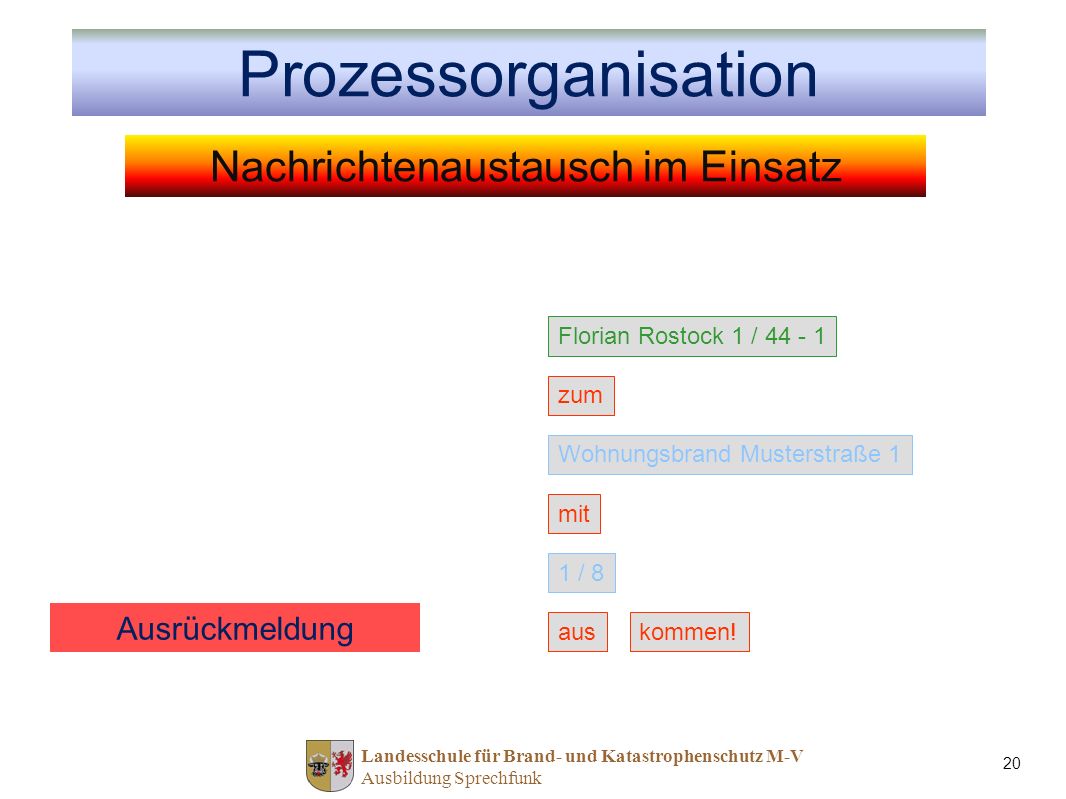

20 Nachrichtenaustausch im Einsatz
Prozessorganisation Nachrichtenaustausch im Einsatz Florian Rostock 1 / zum Wohnungsbrand Musterstraße 1 mit 1 / 8 Ausrückmeldung aus kommen! 20

21 Nachrichtenaustausch im Einsatz
Prozessorganisation Nachrichtenaustausch im Einsatz Florian Rostock 1 / Wohnungsbrand Musterstraße 1 eingetroffen Eintreffmeldung kommen! 21

22 Prozessorganisation Nachrichtenaustausch im Einsatz
Meldender M Florian Rostock 1/44-1 Einsatzort E Musterstraße 1 Lage L Wohnungsbrand Einsatzhöhe, Art und Nutzung (Ausmaß) des Gebäudes, Art und Nutzung (Ausmaß) des Gebäudes im 1. Obergeschoß eines zweigeschossigen Einfamilien- hauses Lagemeldung und Nachforderung eine Person auf dem Balkon im 1. OG D Menschenrettung eingeleitet Durchgeführte Maßnahmen Eingesetzte Kräfte E Zwei C-Rohre, 2 PA und zwei PA als Sicherheitstrupp Nachforderung N Ein RTW zur Einsatzstelle

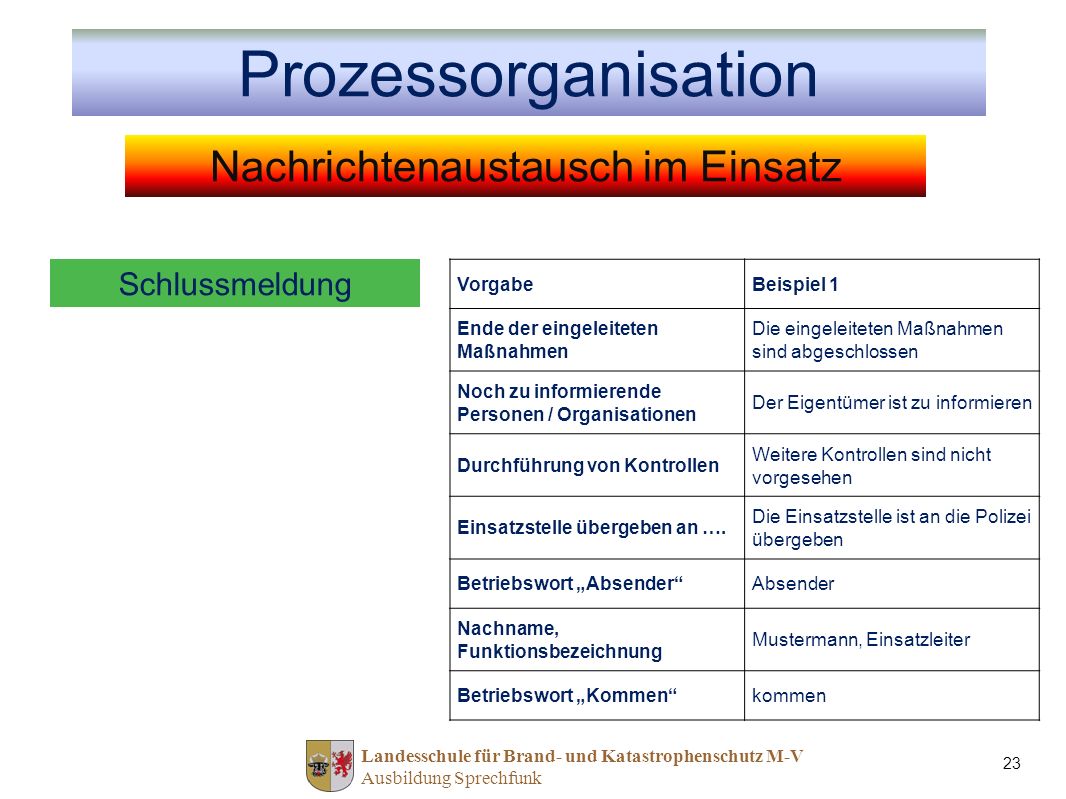

23 Prozessorganisation Nachrichtenaustausch im Einsatz Schlussmeldung
Vorgabe Beispiel 1 Ende der eingeleiteten Maßnahmen Die eingeleiteten Maßnahmen sind abgeschlossen Noch zu informierende Personen / Organisationen Der Eigentümer ist zu informieren Durchführung von Kontrollen Weitere Kontrollen sind nicht vorgesehen Einsatzstelle übergeben an …. Die Einsatzstelle ist an die Polizei übergeben Betriebswort „Absender“ Absender Nachname, Funktionsbezeichnung Mustermann, Einsatzleiter Betriebswort „Kommen“ kommen Abrückmeldung Lagemeldung und Nachforderung Eintreffmeldung Ausrückmeldung Einsatzauftrag

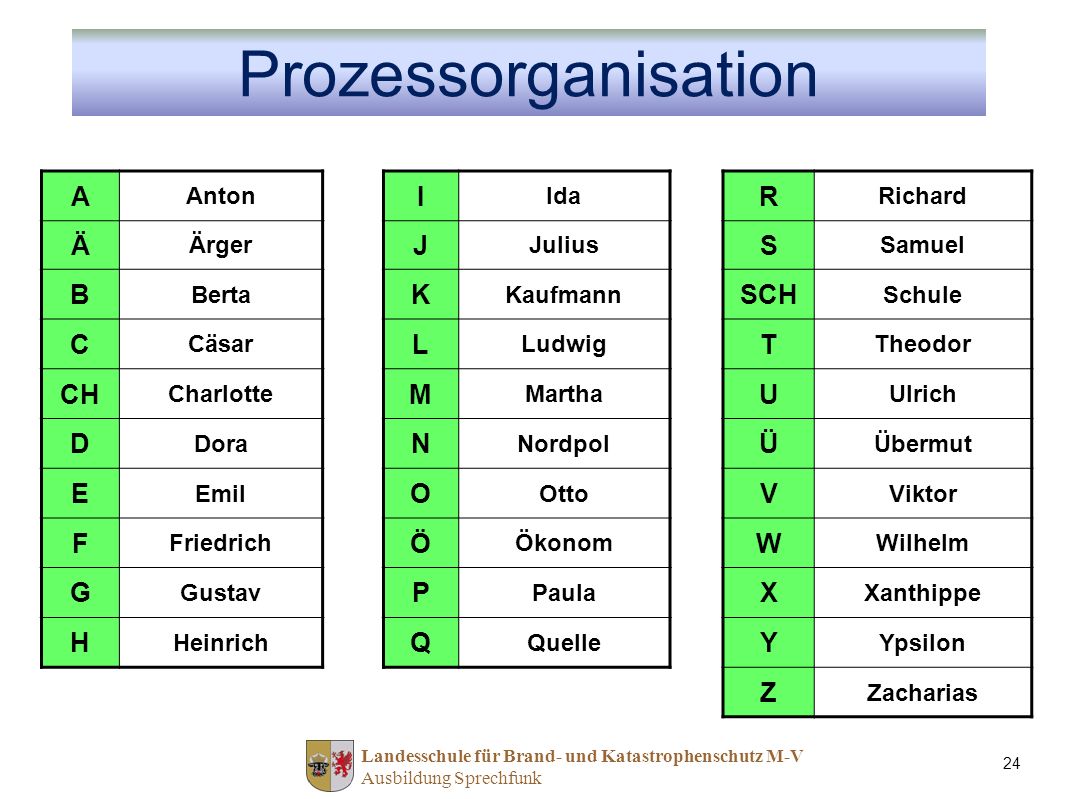

24 Prozessorganisation A I R Ä J S B K SCH C L T CH M U D N Ü E O V F Ö W
Anton I Ida R Richard Ä Ärger J Julius S Samuel B Berta K Kaufmann SCH Schule C Cäsar L Ludwig T Theodor CH Charlotte M Martha U Ulrich D Dora N Nordpol Ü Übermut E Emil O Otto V Viktor F Friedrich Ö Ökonom W Wilhelm G Gustav P Paula X Xanthippe H Heinrich Q Quelle Y Ypsilon Z Zacharias

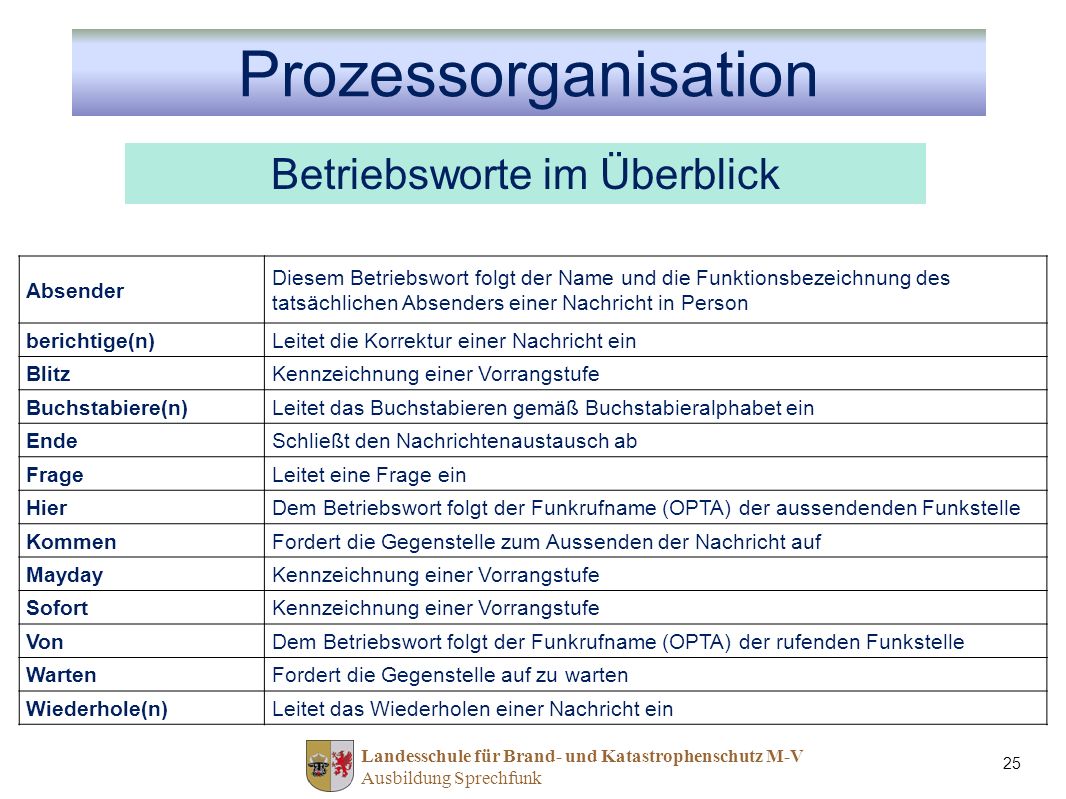

25 Betriebsworte im Überblick
Prozessorganisation Betriebsworte im Überblick Absender Diesem Betriebswort folgt der Name und die Funktionsbezeichnung des tatsächlichen Absenders einer Nachricht in Person berichtige(n) Leitet die Korrektur einer Nachricht ein Blitz Kennzeichnung einer Vorrangstufe Buchstabiere(n) Leitet das Buchstabieren gemäß Buchstabieralphabet ein Ende Schließt den Nachrichtenaustausch ab Frage Leitet eine Frage ein Hier Dem Betriebswort folgt der Funkrufname (OPTA) der aussendenden Funkstelle Kommen Fordert die Gegenstelle zum Aussenden der Nachricht auf Mayday Sofort Von Dem Betriebswort folgt der Funkrufname (OPTA) der rufenden Funkstelle Warten Fordert die Gegenstelle auf zu warten Wiederhole(n) Leitet das Wiederholen einer Nachricht ein

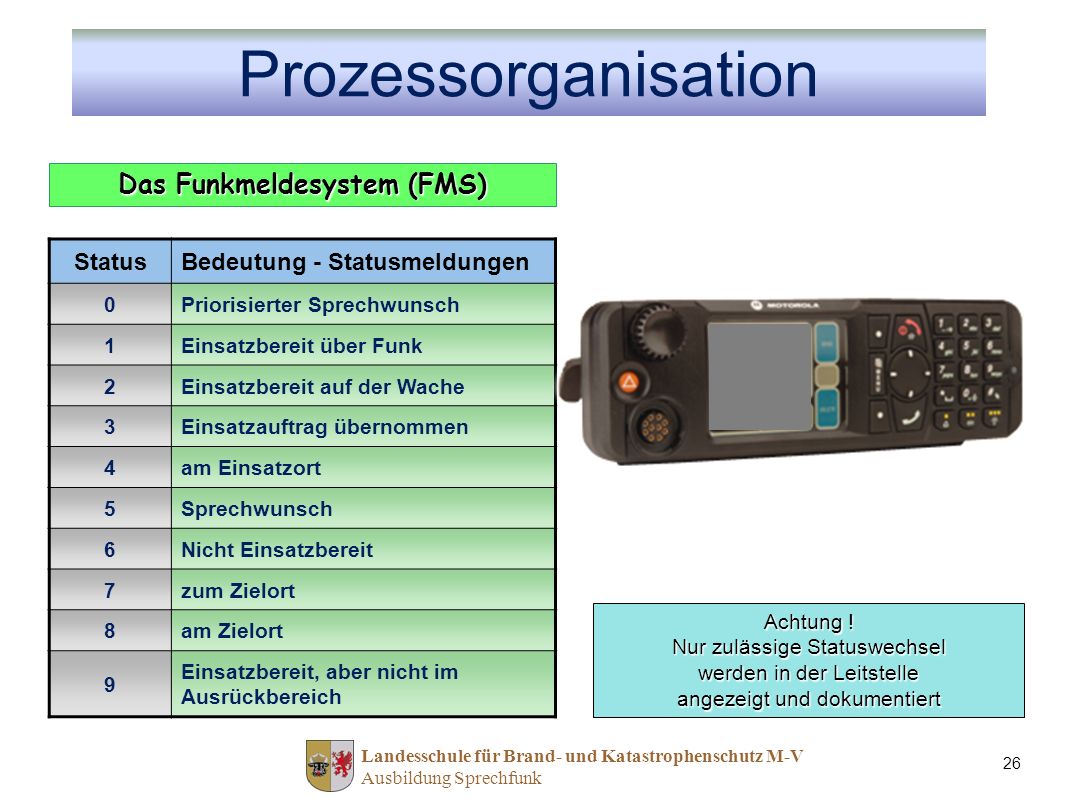

26 Das Funkmeldesystem (FMS)
Prozessorganisation Das Funkmeldesystem (FMS) Status Bedeutung - Statusmeldungen Priorisierter Sprechwunsch 1 Einsatzbereit über Funk 2 Einsatzbereit auf der Wache 3 Einsatzauftrag übernommen 4 am Einsatzort 5 Sprechwunsch 6 Nicht Einsatzbereit 7 zum Zielort 8 am Zielort 9 Einsatzbereit, aber nicht im Ausrückbereich Achtung ! Nur zulässige Statuswechsel werden in der Leitstelle angezeigt und dokumentiert

27 Prozessorganisation Verhalten bei Fahrzeugbewegungen A - Dorf Der Leitstelle das Fahrzeug „einsatzbereit über Funk“ melden! Status 1 drücken !! Einsatzfahrzeug im eigenen Ausrückbereich einsatzbereit über Funk

28 Fahrzeug selbstständig Zeitpunkt „einsatzbereit“
Prozessorganisation Verhalten bei Fahrzeugbewegungen A - Dorf Der Leitstelle das Fahrzeug „einsatzbereit außerhalb Ausrückbereich“ melden! Status 9 drücken !! Fahrzeug selbstständig zum entsprechenden Zeitpunkt „einsatzbereit“ melden ! Einsatzfahrzeug verlässt den Ausrückbereich einsatzbereit

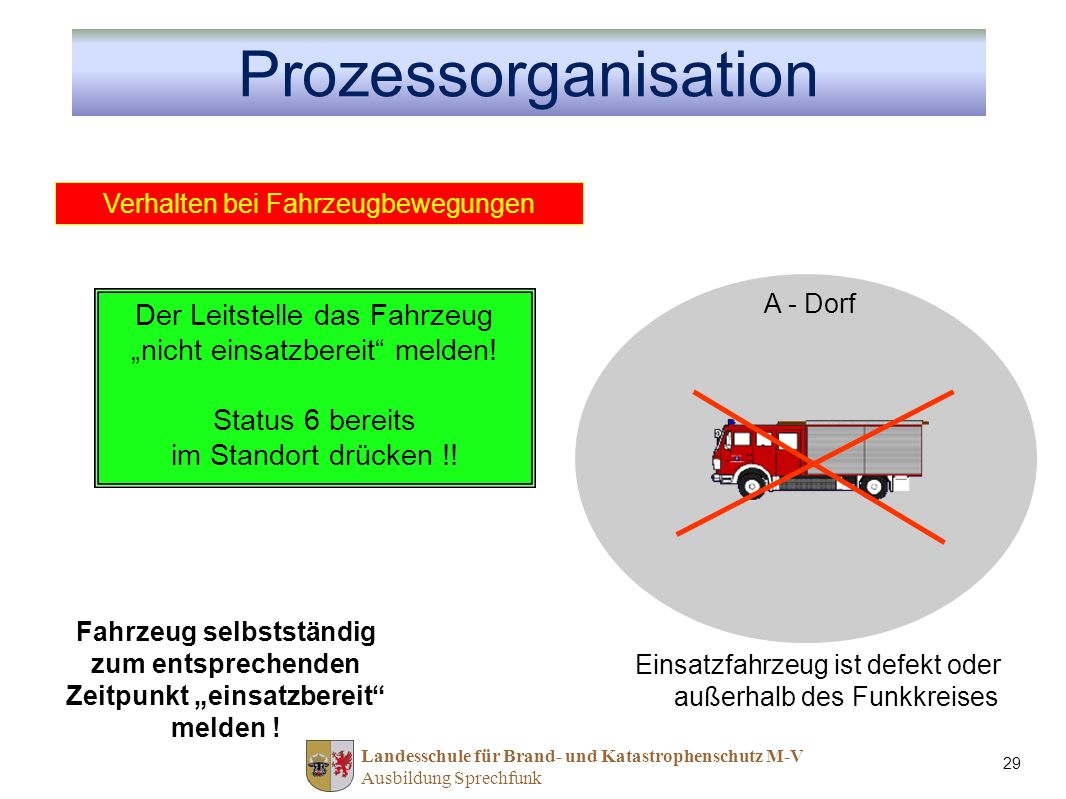

29 Fahrzeug selbstständig Zeitpunkt „einsatzbereit“
Prozessorganisation Verhalten bei Fahrzeugbewegungen A - Dorf Der Leitstelle das Fahrzeug „nicht einsatzbereit“ melden! Status 6 bereits im Standort drücken !! Fahrzeug selbstständig zum entsprechenden Zeitpunkt „einsatzbereit“ melden ! Einsatzfahrzeug ist defekt oder außerhalb des Funkkreises
