1 GIS im Eisenbahnbetrieb der Lausitzer Braunkohle

2 Übersicht 1 LEAG 2 Zentraler Eisenbahnbetrieb 3 GIS-Projekt 4 Fazit

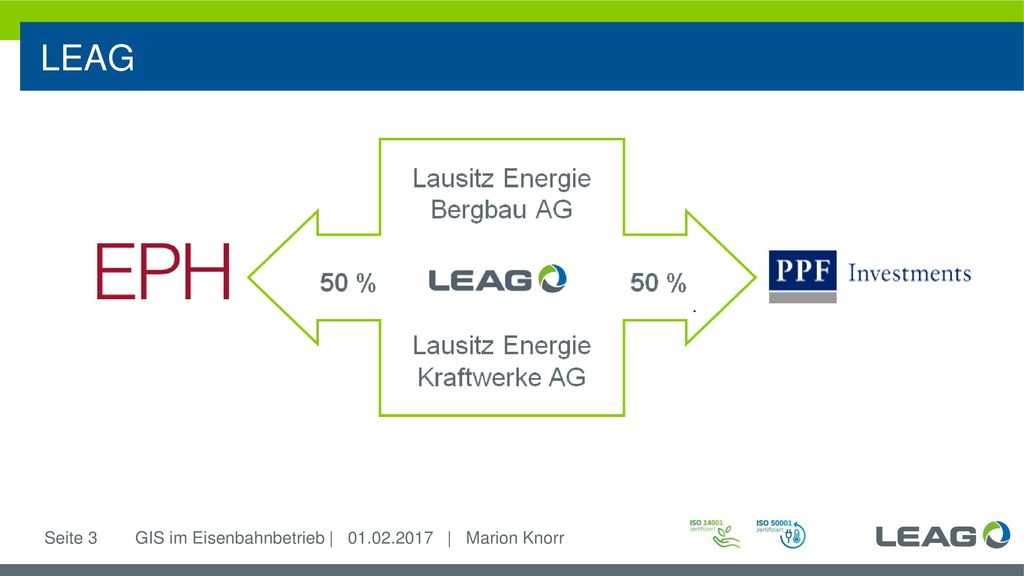

3 Leag

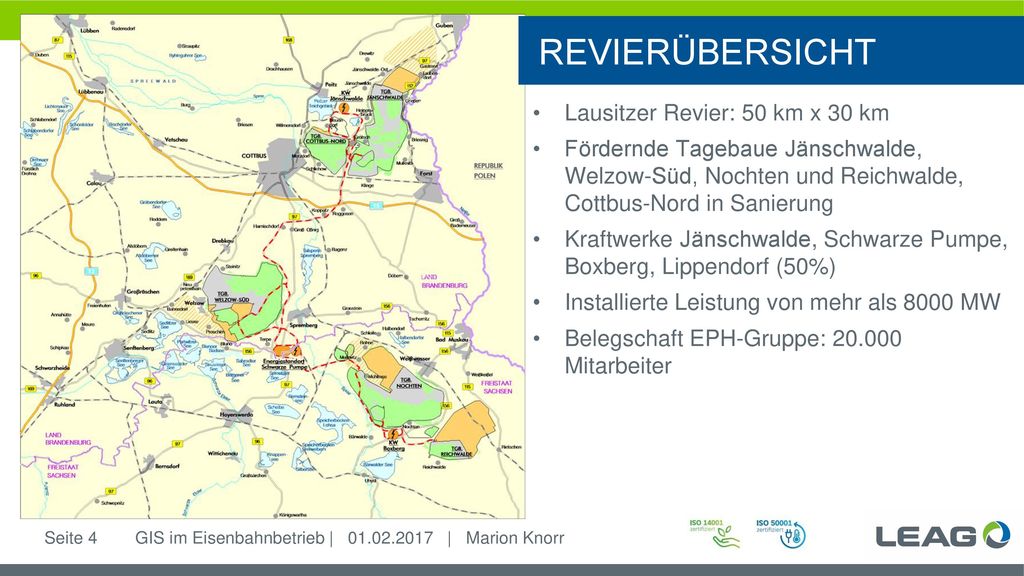

4 Revierübersicht Lausitzer Revier: 50 km x 30 km
Revierübersicht Lausitzer Revier: 50 km x 30 km Fördernde Tagebaue Jänschwalde, Welzow-Süd, Nochten und Reichwalde, Cottbus-Nord in Sanierung Kraftwerke Jänschwalde, Schwarze Pumpe, Boxberg, Lippendorf (50%) Installierte Leistung von mehr als 8000 MW Belegschaft EPH-Gruppe: Mitarbeiter

5 Übersicht 1 LEAG 2 Zentraler Eisenbahnbetrieb 3 GIS-Projekt 4 Fazit

6 Zentraler Eisenbahnbetrieb

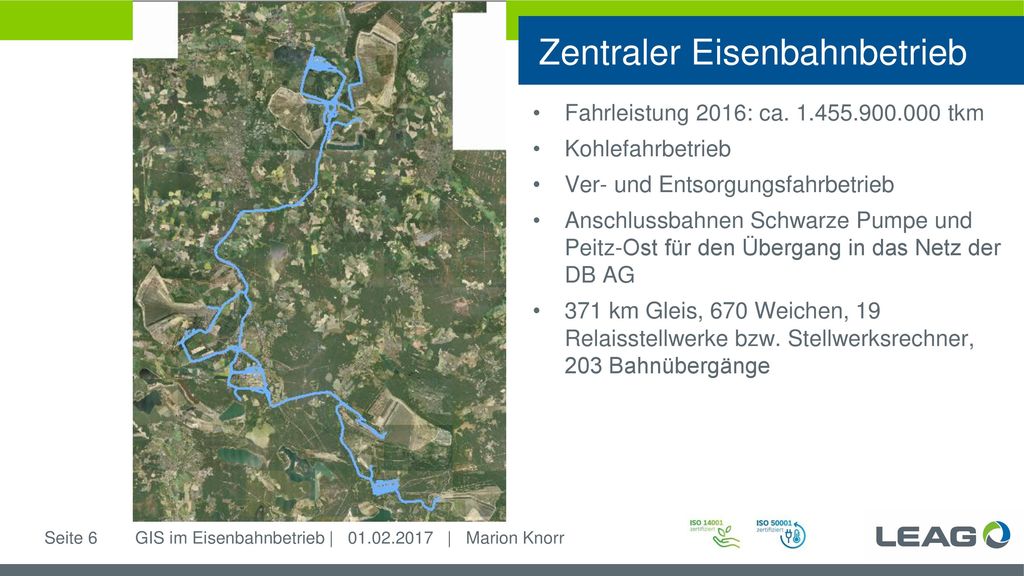

Zentraler Eisenbahnbetrieb Fahrleistung 2016: ca tkm Kohlefahrbetrieb Ver- und Entsorgungsfahrbetrieb Anschlussbahnen Schwarze Pumpe und Peitz-Ost für den Übergang in das Netz der DB AG 371 km Gleis, 670 Weichen, 19 Relaisstellwerke bzw. Stellwerksrechner, 203 Bahnübergänge

7 Übersicht 1 LEAG 2 Zentraler Eisenbahnbetrieb 3 GIS-Projekt 4 Fazit

8 Ausgangszustand Projekt

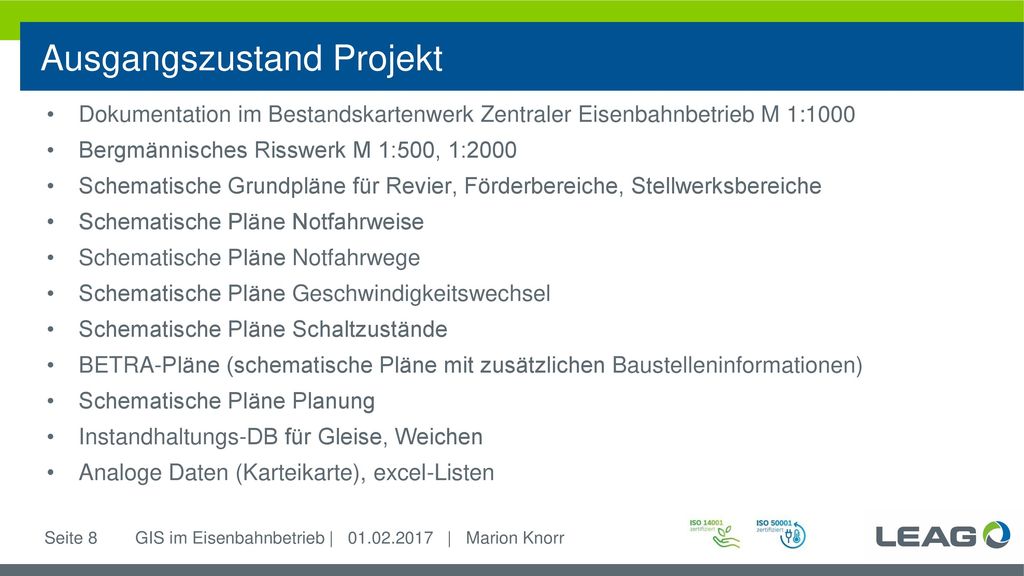

Dokumentation im Bestandskartenwerk Zentraler Eisenbahnbetrieb M 1:1000 Bergmännisches Risswerk M 1:500, 1:2000 Schematische Grundpläne für Revier, Förderbereiche, Stellwerksbereiche Schematische Pläne Notfahrweise Schematische Pläne Notfahrwege Schematische Pläne Geschwindigkeitswechsel Schematische Pläne Schaltzustände BETRA-Pläne (schematische Pläne mit zusätzlichen Baustelleninformationen) Schematische Pläne Planung Instandhaltungs-DB für Gleise, Weichen Analoge Daten (Karteikarte), excel-Listen

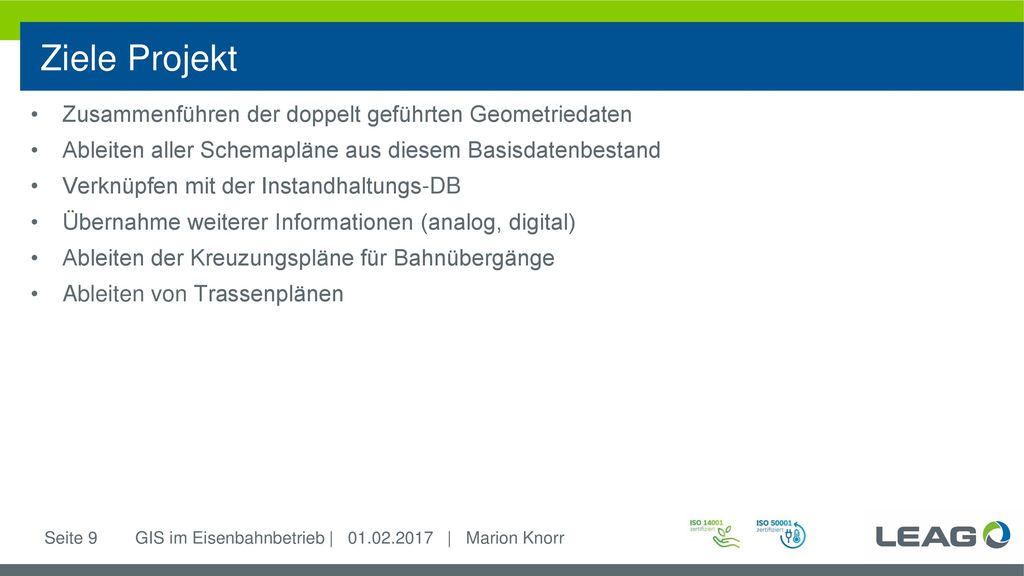

9 Ziele Projekt Zusammenführen der doppelt geführten Geometriedaten
Ableiten aller Schemapläne aus diesem Basisdatenbestand Verknüpfen mit der Instandhaltungs-DB Übernahme weiterer Informationen (analog, digital) Ableiten der Kreuzungspläne für Bahnübergänge Ableiten von Trassenplänen

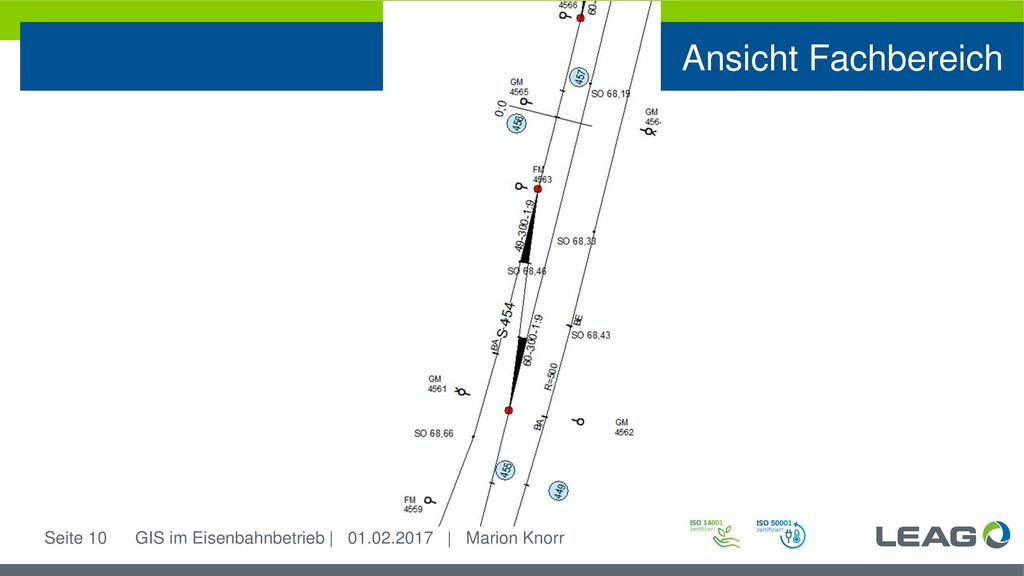

10 Ansicht Fachbereich

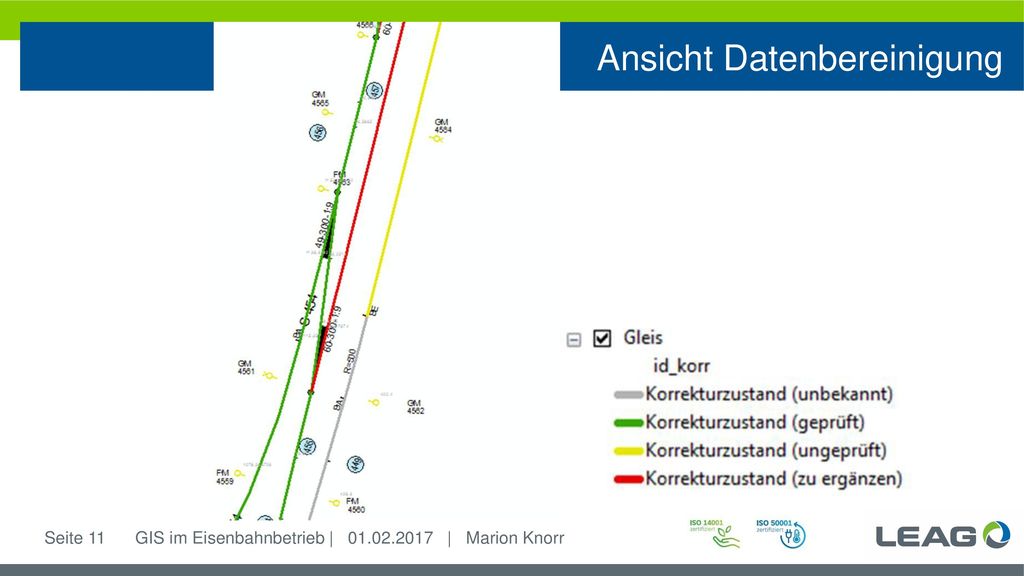

11 Ansicht Datenbereinigung

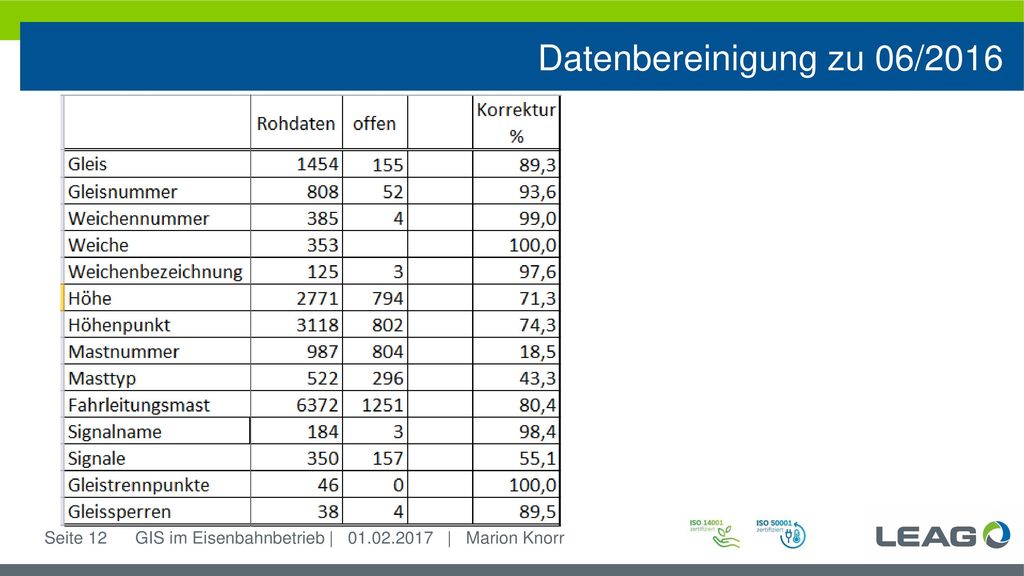

12 Datenbereinigung zu 06/2016

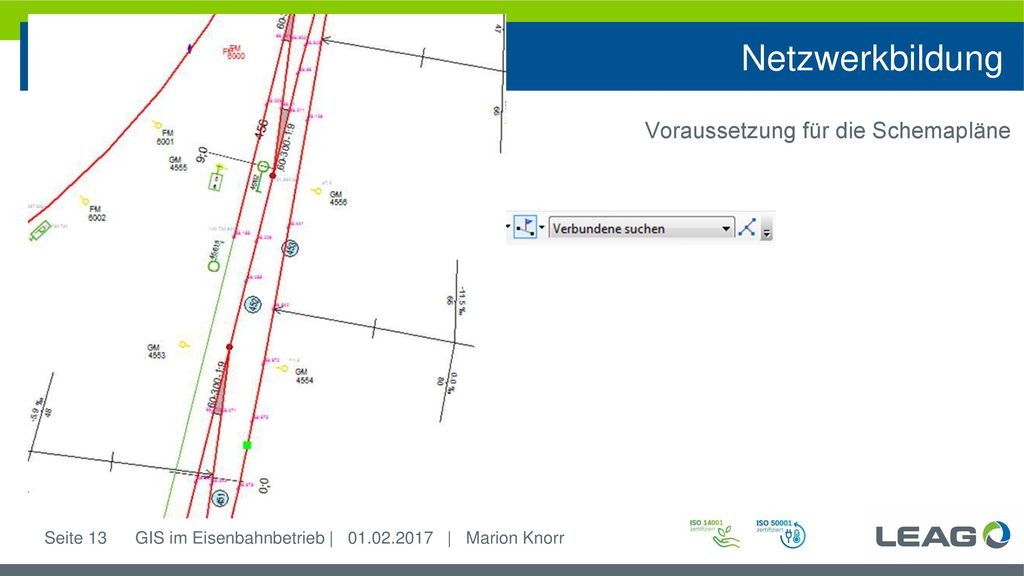

13 Netzwerkbildung Voraussetzung für die Schemapläne

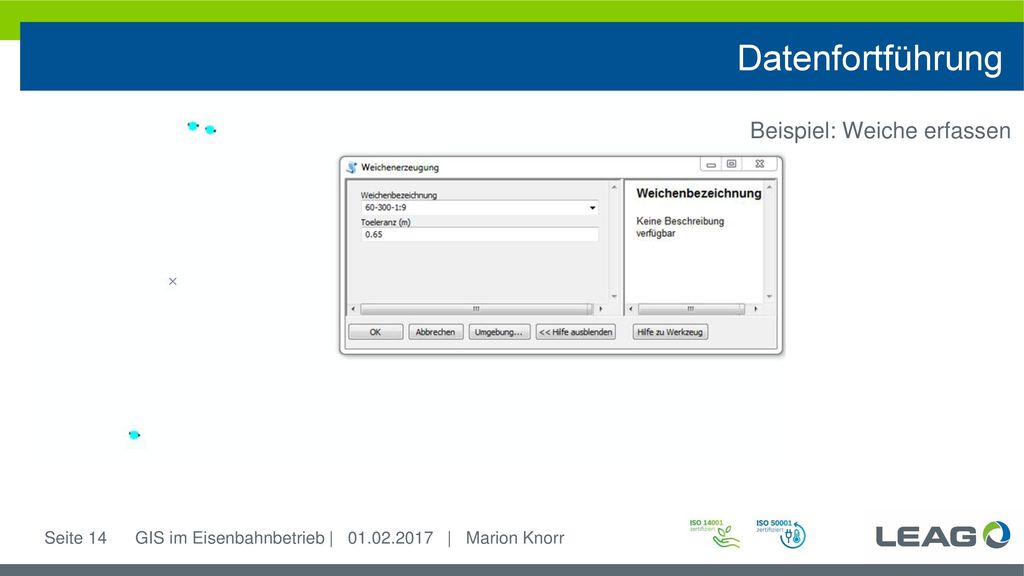

14 Datenfortführung Beispiel: Weiche erfassen

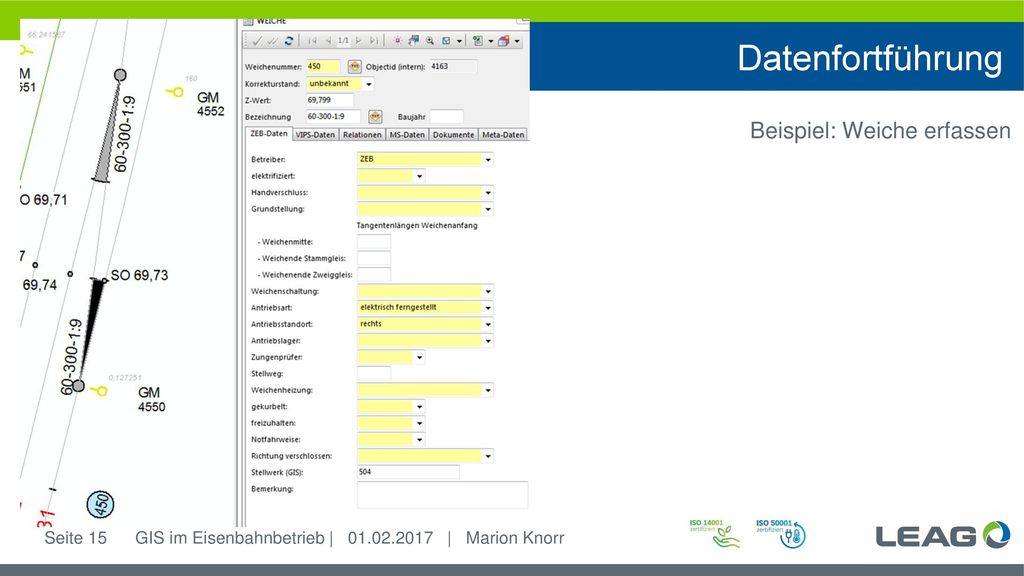

15 Datenfortführung Beispiel: Weiche erfassen

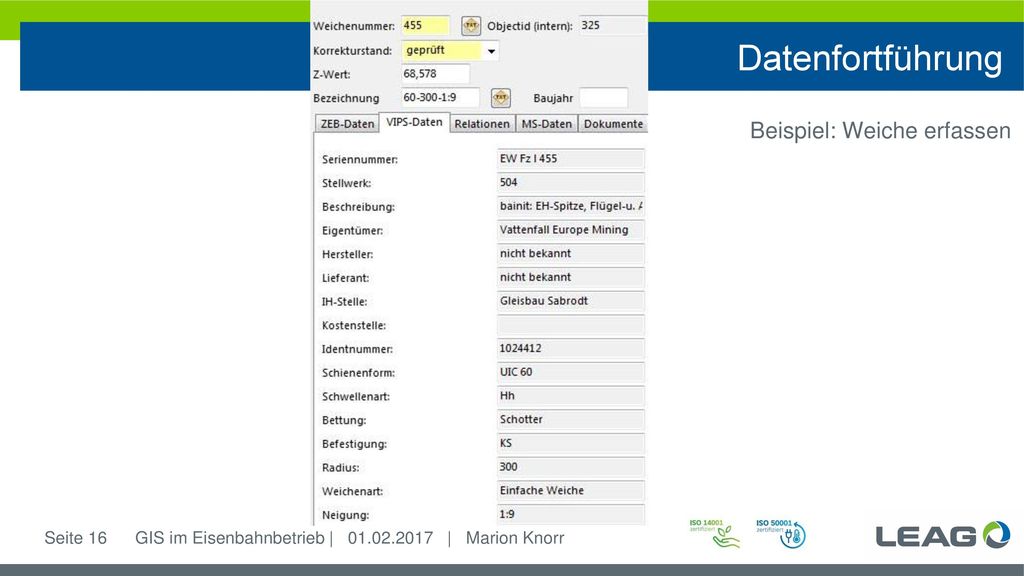

16 Datenfortführung Beispiel: Weiche erfassen

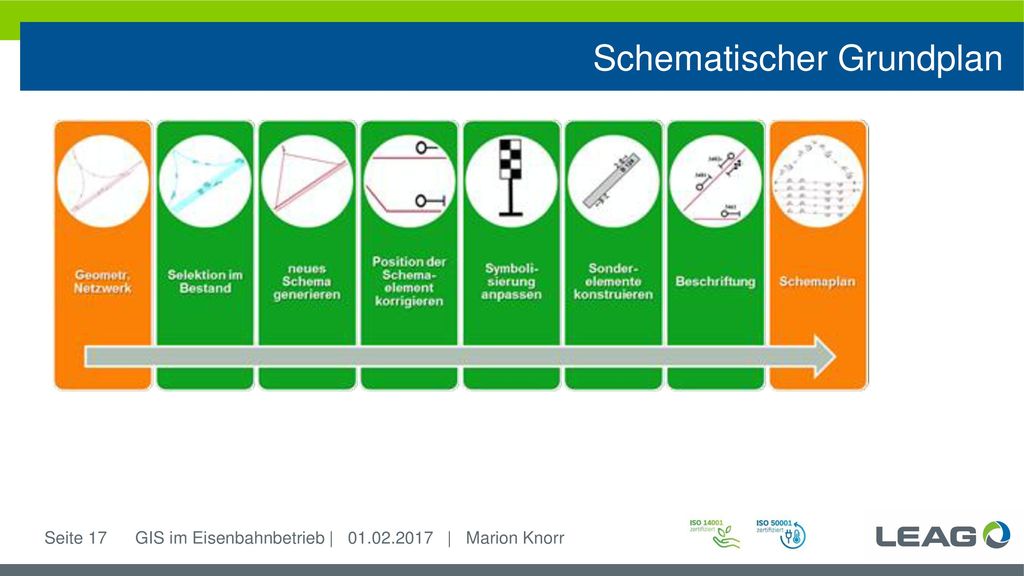

17 Schematischer Grundplan

18 Schematischer Grundplan

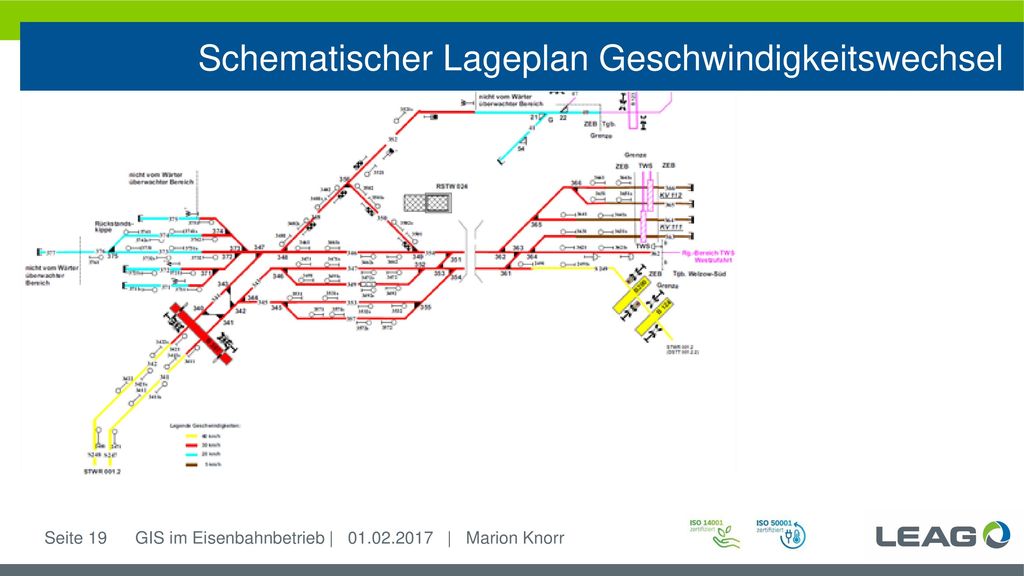

19 Schematischer Lageplan Geschwindigkeitswechsel

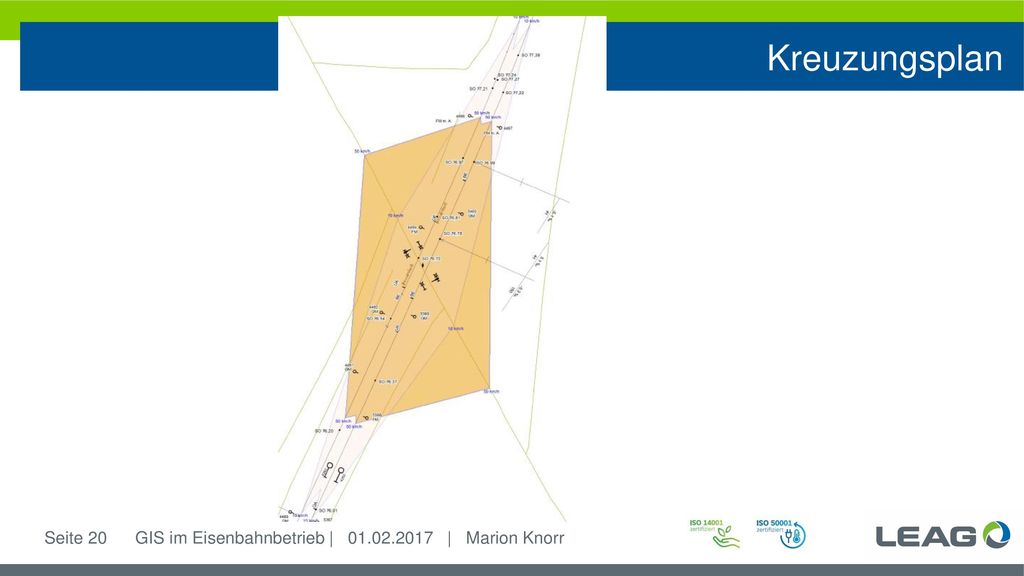

20 Kreuzungsplan

21 Übersicht 1 LEAG 2 Zentraler Eisenbahnbetrieb 3 GIS-Projekt 4 Fazit

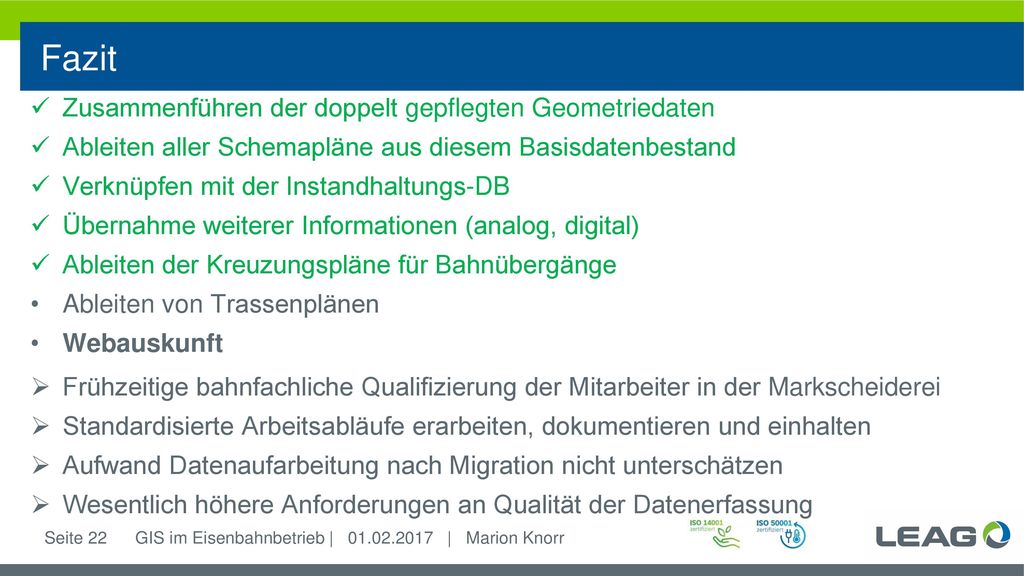

22 Fazit Zusammenführen der doppelt gepflegten Geometriedaten
Ableiten aller Schemapläne aus diesem Basisdatenbestand Verknüpfen mit der Instandhaltungs-DB Übernahme weiterer Informationen (analog, digital) Ableiten der Kreuzungspläne für Bahnübergänge Ableiten von Trassenplänen Webauskunft Frühzeitige bahnfachliche Qualifizierung der Mitarbeiter in der Markscheiderei Standardisierte Arbeitsabläufe erarbeiten, dokumentieren und einhalten Aufwand Datenaufarbeitung nach Migration nicht unterschätzen Wesentlich höhere Anforderungen an Qualität der Datenerfassung
