1 www.sommer-informatik.de Ako Example

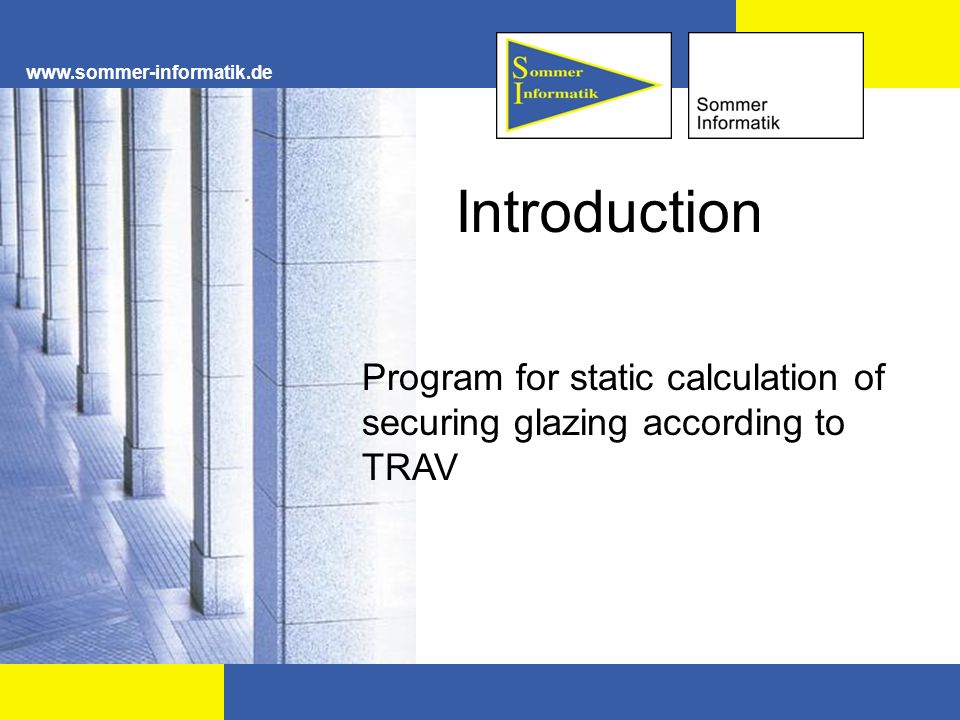

2 www.sommer-informatik.de Introduction Program for static calculation of securing glazing according to TRAV

3 www.sommer-informatik.de 1. Main Window

4 www.sommer-informatik.de 2. Categories Choose the Category for your glazing according to TRAV. The corresponding window will open. Than you can calculate your current project and get the results.

5 www.sommer-informatik.de 3. Example Category A

6 www.sommer-informatik.de 3.1 Example Category A Name of your project or project number. Type of glazing Im Feld Geometrie können sie Lagerungsarten und Kantenlängen des Bauteils angeben. Wahl der Glasart und Glasdicke für die äussere und innere Scheibe und Abstand der beiden Scheiben bei Isolierverglasungen. Bei Einfachverglasungen ist nur das Feld Aussen verfügbar.

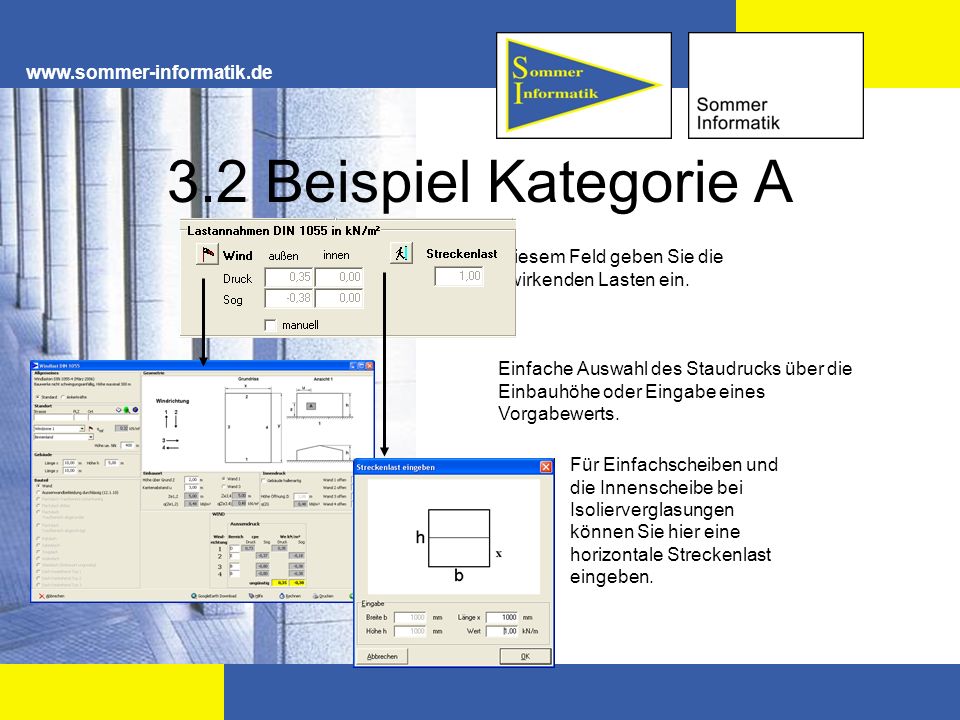

7 www.sommer-informatik.de 3.2 Beispiel Kategorie A Einfache Auswahl des Staudrucks über die Einbauhöhe oder Eingabe eines Vorgabewerts. In diesem Feld geben Sie die einwirkenden Lasten ein. Für Einfachscheiben und die Innenscheibe bei Isolierverglasungen können Sie hier eine horizontale Streckenlast eingeben.

8 www.sommer-informatik.de 3.3 Beispiel Kategorie A Anzeige der berechneten internen Lasten bei Isolierglas. Eingabe spezieller Temperaturunterschiede und Luftdruckänderungen. Hier können Sie Produktionshöhe und Einbauhöhe angeben oder die Standardwerte benutzen.

9 www.sommer-informatik.de 3.4 Beispiel Kategorie A Hier wird ausgegeben, ob ein Pendelschlagversuch durchgeführt werden muss oder ob ein anderer Nachweis möglich ist. Hier wird das Ergebnis der Berechnung ausgegeben.

10 www.sommer-informatik.de 4. Andere Kategorien Kategorie B Kategorie C1

11 www.sommer-informatik.de 4.1 Andere Kategorien Kategorie C2 Kategorie C3

12 www.sommer-informatik.de 5. Vorgaben und Objektdaten Hier können Sie die zulässigen Spannungen für verschiedene Glasarten festlegen um das Programm an besondere Anforderungen anzupassen. Voreinstellungen gemäß TRLV. Sie können dem Ausdruck ihrer Daten frei definierbare Kopf- und Fußzeilen hinzufügen.

13 www.sommer-informatik.de 6. Ausdruck
