Automaten & Sprache Eine Präsentation von Lena Sauter & Corinna Nawatzky

2 Gliederung Endlicher Automat mit Ausgabe (Mealy)
Funktionsweise Grundbegriffe Akzeptoren: Endliche Automaten ohne Ausgabe Eingabealphabet Zustandsmenge Überführungsfunktion Anfangszustand Endzustand Arbeitsweise Arbeitsweise am Beispiel des Vierertesters Sprache des Akzeptors Quellen

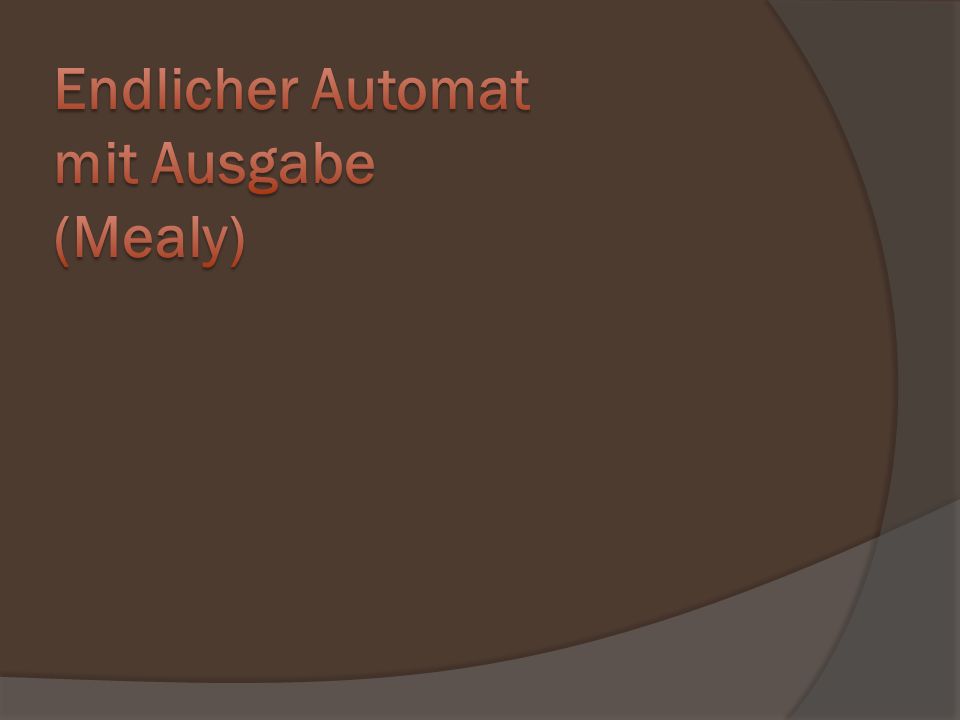

3 Endlicher Automat mit Ausgabe (Mealy)

4 Funktionsweise

5 Überführungsfunktion
Grundbegriffe EA=(X,Y,Z,λ,δ,Z0) Transduktor Eingabealphabet Ausgabealphabet Zustandsmenge Ausgabefunktion Überführungsfunktion Startzustand

6 Akzeptoren: Endliche Automaten ohne Ausgabe

7 Funktionsweise

8 Grundbegriffe Akzeptor Eingabealphabet Zustandsmenge Überführungs-
funktion Anfangszustand Endzustand

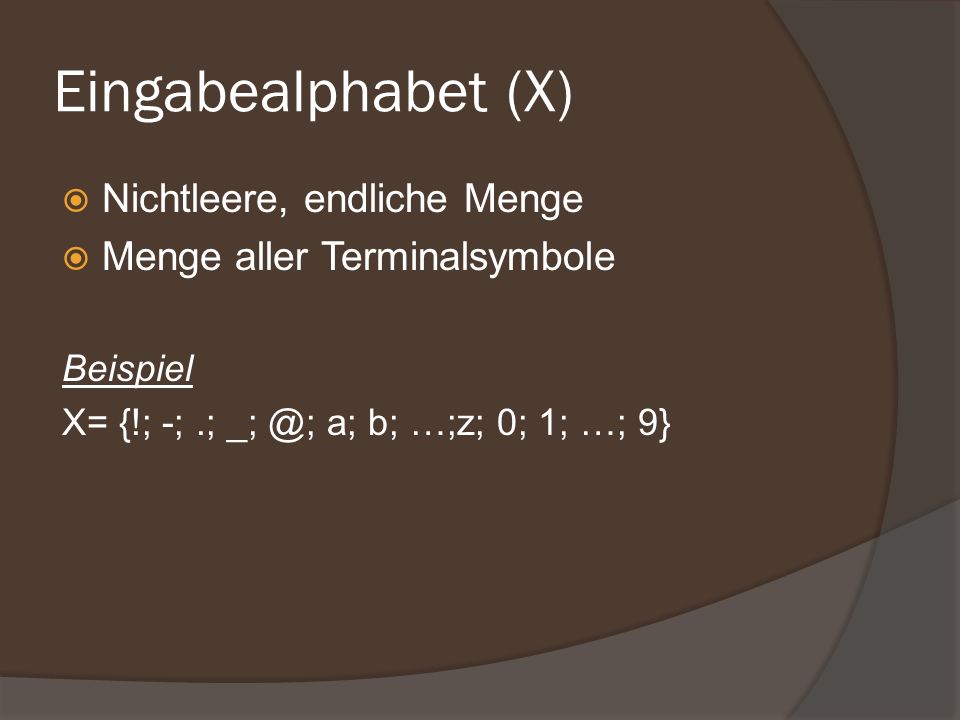

9 Eingabealphabet (X) Nichtleere, endliche Menge
Menge aller Terminalsymbole Beispiel X= {!; -; .; a; b; …;z; 0; 1; …; 9}

10 Zustandsmenge (Z) Nichtleere, endliche Menge
Menge der vorhandenen Zustände z0 ∈ Z  wird mitgezählt!!! Beispiel Z= { z1;z2;z3;…;z10} Symbol für einen Zustand: z1

11 Übergangsfunktion (δ)
Zustand  Eingabe  Überführung  Neuzustand Beispiel z2 z3 @

12 Startzustand (z0; S) z0 ∈ Z Start bei Zustandsdiagramm Beispiel S=z1

13 Endzustand (zE; E) zE⊆ Z (⊆  Teilmenge) Doppelte Umrandung Beispiel
E={z8;z9,z10} z9

14 Arbeitsweise Zustandsangabe nach Bearbeitung des Eingabewortes
Endzustand = True (Signallampe) Anderer Zustand = False

15 Arbeitsweise am Beispiel des Vierertesters
(durch 4 teilbare Dualzahlen) Ergebnis: …00 Richtig: 101100 1000 11000 Falsch: 101 111001

16 Sprache des Akzeptors L(A)
Menge aller akzeptierten Wörter über Eingabealphabet X L(A)={w| w ∈ X* und δ*(w, z0) ∈ zE} L(A) - Language/Sprache des Automaten A {} - Menge w: Eingabewort/ Wörter δ*: Folge von Zustandsübergängen (Beginn z0 mit w  Überführung in zE ) Sprache eines Automaten, die - ausgehend vom Startzustand und der Eingabe w durch mehrfaches Anwenden der Überführungsfunktion in einen Endzustand kommt
