1 ZEMENTERZEUGUNG DAVID FALKENBURGER

2 INHALT Historischer Überblick Zementherstellung
Zahlen und Fakten zur Zementindustrie (Ö und global) „Grüner“ Beton Graz

3 Geschichte Zement  „römischer Ursprung“
Abwasserleitungen und Hafenanlagen in Rom „opus caementitium“ In Ö: A. Kraft + A. Saullich gründeten erste Zementfabrik (~1850)

4

5 Zement ≠ Beton Zement = Hydraulisches Bindemittel
Zement + Wasser = Zementstein Zement + Wasser + Gesteinskörnung = Beton Wichtigster Bestandteil: Zementklinker

6 Zementherstellung Rohmaterialgewinnung Rohmaterialaufbereitung
Brennvorgang Mahlung von Zement

7

8 Rohmaterialgewinnung
Rohstoffe aus Steinbrüchen und Tongruben Zerkleinerung im Brecher Zwischenlagerung im Mischbett

9 Rohmaterialaufbereitung
Rohmaterial wird im Drehrohrofen getrocknet und gemahlen Rohmehl Ev. Korrekturmaterialen um Brennvorgang zu erleichtern Homogenisierung in Silos

10

11 Brennvorgang I - Entsäuerung
Erhitzung des Rohmehls im Vorwärmer Entsäuerung: Entweichen von CO2 aus dem Kalkstein ab °C

12 Brennvorgang II - Sintervorgang
Drehrohrofen: Granalien werden immer heißer erhitzt Bei ca °C: werden Klinkermineralien gebildet Rasche Abkühlung am Ende des Drehrohrofens, um hydraulischen Eigenschaften zu erhalten

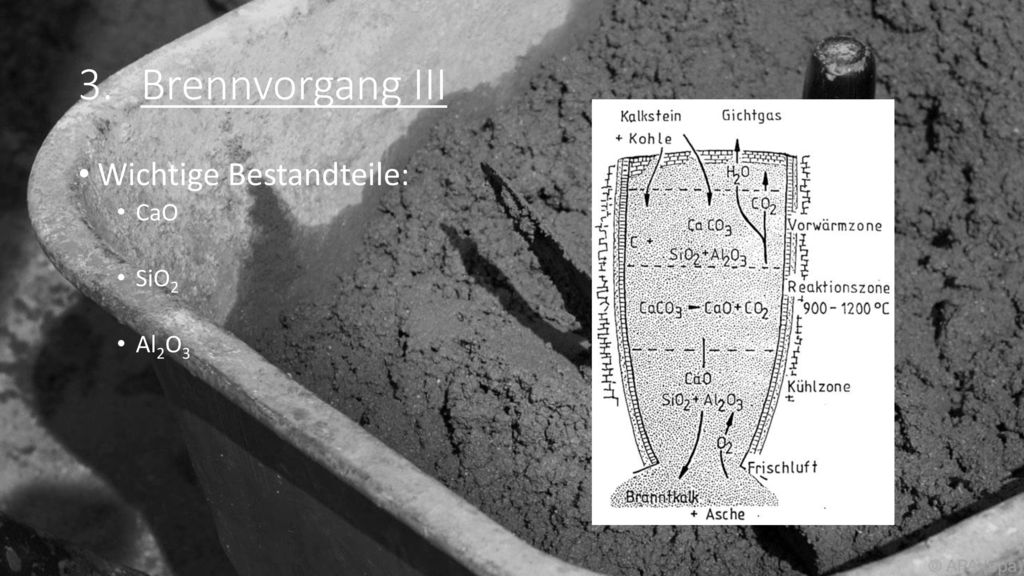

13 Brennvorgang III Wichtige Bestandteile: CaO SiO2 Al2O3

14 Brennvorgang VI Klinkermineralien, die beim Drehofenprozess entstehen : Dicalciumsilikat (Ca2SiO4) = Belit Tricalciumsilikat (Ca3SiO5) = Alit Inselsilikate

15 Mahlung Klinker wird mit vermahlen WICHTIG: MAHLFEINHEIT
Hüttensand Flugasche Sulfatträger (Gips) Kalkstein vermahlen WICHTIG: MAHLFEINHEIT  Verpackung  Vertrieb

16

17 Zementbestandteile 58 bis 66 % aus Calciumoxid (CaO)
18 bis 26 % aus Siliciumoxid (SiO2) 4 bis 10 % aus Aluminiumoxid (Al2O3) 2 bis 5 % Eisenoxid (Fe2O3)

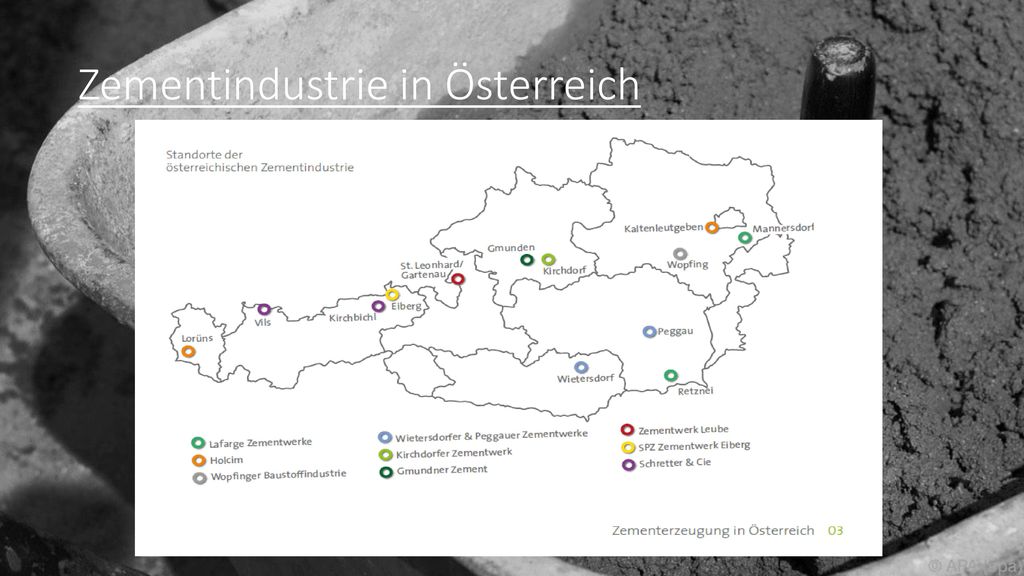

18 Zementindustrie in Österreich

19 Zahlen und Fakten (Stand 2009)
Österreichische Zementindustrie beschäftigt 1785 Personen Umsatz insgesamt/Jahr: 624 Mio € (Zement: 425 Mio €) Österreichische Zementindustrie: 4,5 Mio Tonnen / Jahr weltweit: 3,4 Mrd Tonnen / Jahr (Stand 2011) Jahresverbrauch Singapur: 2000 kg / Person Jahresverbrauch Indonesien: 25 kg / Person

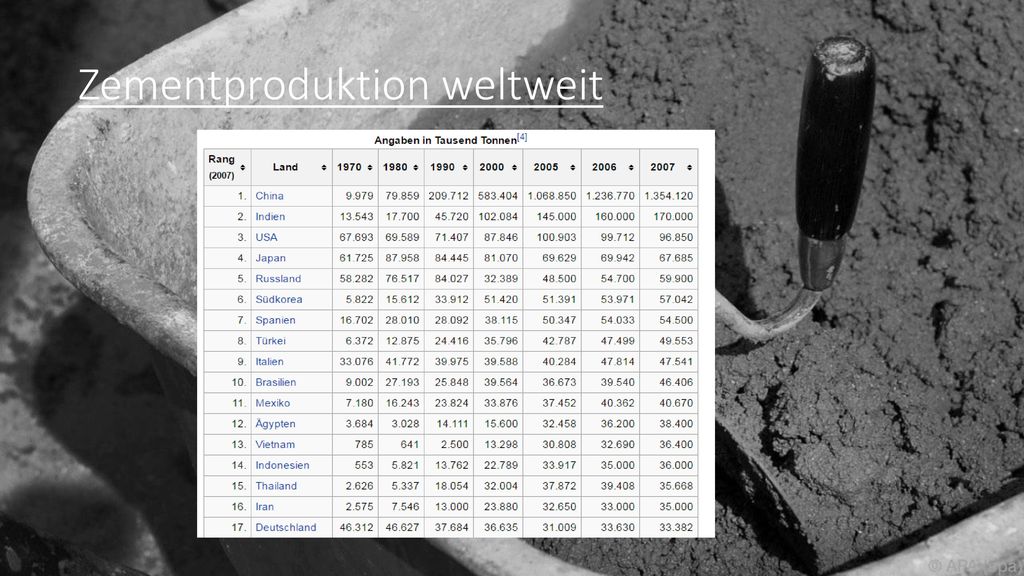

20 Zementproduktion weltweit

21 „Grüner“ Beton Graz Bis zu 30% weniger CO2
Feine, regionale Gesteinsmehle als Mikrofüller addiert Ausfallender Brennvorgang reduziert somit CO2-Emissionen

22 „Grüner“ Beton Graz

23 Literaturverzeichnis
news/einzelansicht/article/tu-graz-entwickelt-umweltfreundlichen- oekobeton/ pdf zementwerke/

24 Bildquellenverzeichnis
provence-info.de MT_tugraz.jpg storage_blending-bed Zement.php 7_8_Modern_cement_production_ html hersteller
