1 Destillationsapparaturen
einfach Destillationsapparatur mit Fraktionierkolonne Temperatur nimmt ab Stofftrennung durch langsames Steigern der Temperatur. Wenn der Siedepunkt eines Stoffes erreicht ist, hält man die Temperatur konstant bis kein Stoff mehr überdestilliert. Dann Temperatursteigerung zur Gewinnung des Stoffes mit dem nächst höheren Siedepunkt. Stofftrennung kein langsames Steigern der Temperatur. Das zu trennende Gemisch wird konstant beheizt. Die Stofftrennung erfolgt in der Fraktionierkolonne von selbst. Die Stoffe mit ähnlichen Siedepunkten sammeln sich auf den sogenannten Glockenböden und können von Zeit zu Zeit abgelassen werden. Autor: Peter Maisenbacher

2 Verdampfen Übergang in den gasförmigen Zustand
Gemisch aus Stoff A und B Stoff A Stoff B Bei offenen Gefäßen gehen aus der Flüssigkeit auch unterhalb der Siedetemperatur Teilchen in den gasförmigen Zustand über. Bei einem Stoffgemisch ist bei gleicher Temperatur der Stoff mit dem geringeren Siedepunkt im Gasraum angereichert. Autor: Peter Maisenbacher

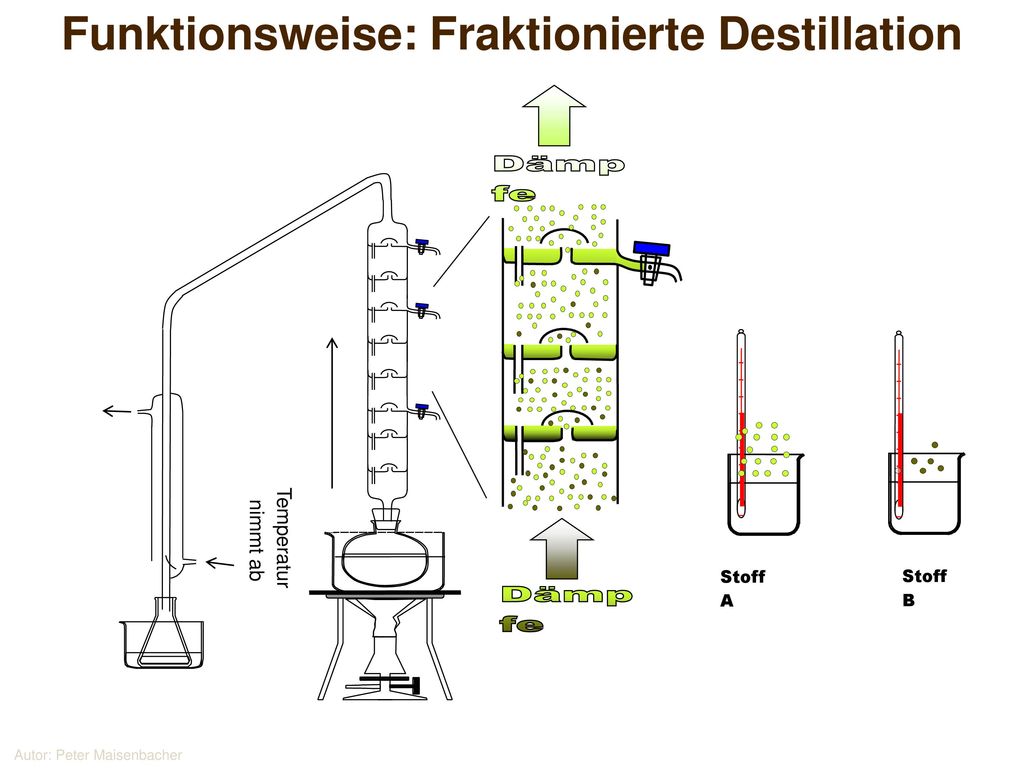

3 Funktionsweise: Fraktionierte Destillation
Stoff A Stoff B nimmt ab Temperatur Dämpfe Autor: Peter Maisenbacher

4 Dampfdruckkurven 100 Prozent Stoff B Zusammensetzung des Dampfs über der Flüssigkeit Ausgangs - gemisch Zusammensetzung der Flüssigkeit beim Sieden Siedekurve Kondensationskurve Prozent Stoff A 100 Durch wiederholte Kondensations- und Verdampfungsvorgänge an den Glockenböden kommt es zur Stofftrennung. Autor: Peter Maisenbacher Temperatur
