Überwachung der Oracle-Datenbanken mit Nagios

Präsentation zum Thema: "Überwachung der Oracle-Datenbanken mit Nagios"—  Präsentation transkript:

1 Überwachung der Oracle-Datenbanken mit Nagios
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Überwachung der Oracle-Datenbanken mit Nagios Präsentation vom 23. Apr im Rahmen der DOAG in Freiburg Norbert Rieger (DBA) Maximilian Sand (Praktikant)

2 Inhalt In Kürze: Möglichkeiten der Überwachung
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Inhalt In Kürze: Hugo Kern und Liebers GmbH & Co. KG Oracle-Datenbanken bei Kern-Liebers Anzahl, Versionen, Anwendungen Nagios Überwachung mit Nagios Möglichkeiten der Überwachung Anwendungsbeispiele Ansicht im Intranet des Unternehmens Überwachungsgruppen Betriebssystem Datenbanken Fehlermeldung Konfiguration Linux und Einstellung der Grenzwerte Füllgrad Dateisystem Überwachung Tablespaces Überwachung Listener

3 Hugo Kern und Liebers GmbH & Co. KG
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Hugo Kern und Liebers GmbH & Co. KG Gegründet 1888 Innovative Herstellung von Präzisionsprodukten aus Flachstahl und Draht Bandfedern Flachfedern Stanztechnik Komponenten für Textilmaschinen Internationaler Zulieferer für Systemhersteller der Automobil-, Texti- und Konsumgüterindustrie 6000 Mitarbeiter weltweit 525 Mio. Euro Umsatz in 2010/2011 Über 50 produzierende Unternehmen weltweit

4 Oracle-Datenbanken bei Kern-Liebers
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Oracle-Datenbanken bei Kern-Liebers Anzahl 27 Datenbanken, davon 13 Produktion Versionen Oracle 9i (3x) Oracle 11g (restliche DBs) Anwendungen QS- Systeme Webshop Arbeitsplanungssysteme BDE (Betriebsdatenerfassung) Steuerung Hochregallager Uvm.

5 Nagios Entwickler: Ethan Galstad
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Nagios Entwickler: Ethan Galstad Dient der systematischen Erfassung komplexer IT- Infrastrukturen Stellt verschiedene Module der Überwachung zur Verfügung Netzwerke Host Spezielle interne Dienste Web-Schnittstelle zum Abfragen der Gesammelten Daten Bietet eine Vielzahl an möglichen Meldewegen Mail SMS Pager IM-Messages, uvm. Das Logo ist in den USA ein eingetragenes Warenzeichen Wird bei KERN-LIEBERS auf dem Linux - Betriebssystem installiert Eigene Benutzeroberfläche im Intranet Besonderheit: Freeware

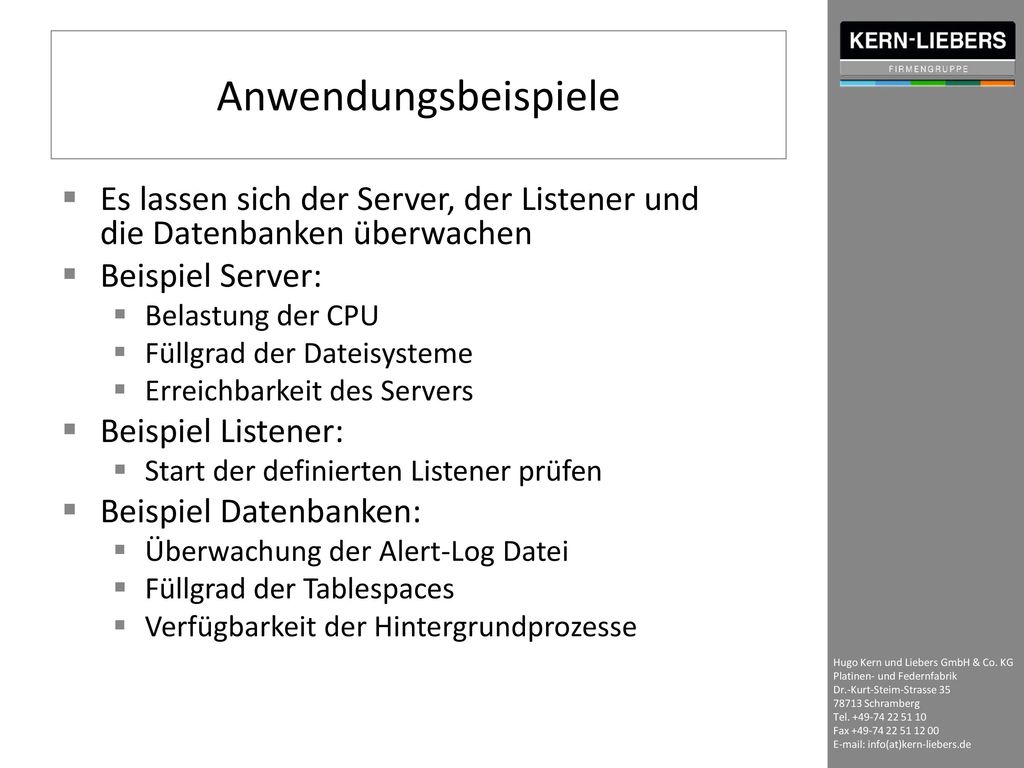

6 Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Anwendungsbeispiele Es lassen sich der Server, der Listener und die Datenbanken überwachen Beispiel Server: Belastung der CPU Füllgrad der Dateisysteme Erreichbarkeit des Servers Beispiel Listener: Start der definierten Listener prüfen Beispiel Datenbanken: Überwachung der Alert-Log Datei Füllgrad der Tablespaces Verfügbarkeit der Hintergrundprozesse

7 Ansicht im Intranet des Unternehmens
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Ansicht im Intranet des Unternehmens Host = Name des Servers (Über IP-Adresse definiert) Status = On-/Offline Services = Aktive Vorgänge + Fehlermeldungen Actions = Anzeigen von Vorgängen + Einstellungen

8 Details zu einem Server
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Details zu einem Server Detailansicht der überwachten Vorgänge des entsprechenden Servers Abfragen einzelner Überwachungsbereiche und Vornehmen verschiedener Einzelkonfigurationen

9 Überwachte Bereiche Betriebssystem: Linux
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Überwachte Bereiche Betriebssystem: Linux CPU Load Disk Space Partition Infos zu RAID Ping Process cron Process syslog-ng

10 Überwachte Bereiche Datenbanken
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Überwachte Bereiche Datenbanken Alert-Log Tablespace Listener Hintergrundprozesse

11 Fehlermeldungen Anzeige in Gesamtübersicht
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Fehlermeldungen Anzeige in Gesamtübersicht Im Falle eines Fehlers: Anzeige in der Gesamtübersicht 121 Laufende Vorgänge + 1 Fehler = 122 Vorgänge insgesamt

12 Fehlermeldung Benachrichtigung per Mail
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Fehlermeldung Benachrichtigung per Mail Anzeige Fehlermeldung: Listener nicht gestartet In diesem Fall: Mail an Bearbeiter bezüglich des Fehlerstatus

13 Konfiguration Linux und Einstellung der Grenzwerte
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Konfiguration Linux und Einstellung der Grenzwerte Nagios muss auf einem separaten Server Installiert sein Dieser muss eine Datei mit den definierten Grenzwerten enthalten Aktivierung der Konfigurationsdatei nach einer Änderung Datenbankserver müssen diverse Plugins installiert haben Zur Überwachung der Füllgrade Zur Überwachung der Tablespaces Zur Überwachung der Listener Uvm.

14 30% frei -> Meldung mit Status: Warnung
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Konfiguration Linux und Einstellung der Grenzwerte Überwachung Füllgrad Dateisystem 30% frei -> Meldung mit Status: Warnung 20% frei -> Meldung mit Status: Critical # wsktest define service use service-20mins-singleshot service_description Disk Space_Partition /oracle/wsktest host_name S-KLORA11 contact_groups oracle-server-admins check_command check_by_ssh_disk!30%!20%!/oracle/wsktest }

15 Füllgrad 85% -> Meldung mit Status: Warnung
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Konfiguration Linux und Einstellung der Grenzwerte Überwachung Tablespaces Füllgrad 85% -> Meldung mit Status: Warnung Füllgrad 90% -> Meldung mit Status: Critical define service use service-5mins-singleshot service_description Oracle Tablespace_loga host_name S-KLORA06 contact_groups oracle-server-admins check_command check_by_ssh_oracle_tablespace!loga!loga.world!85!90

16 Die Listener Müssen gestartet sein :
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Konfiguration Linux und Einstellung der Grenzwerte Überwachung Listener Die Listener Müssen gestartet sein : LISTENER_WSKPARTS,LISTENER_WSKTEST define service use service-5mins-singleshot service_description Oracle Listener_Listener host_name S-KLORA11 contact_groups oracle-server-admins check_command check_by_ssh_oracle_listener!LISTENER_WSKPARTS,LISTENER_WSKTEST

17 Quellenangaben http://www.kern-liebers.de/ http://www.nagios.org/
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de Quellenangaben Grafiken: Intranet des Unternehmens KERN-LIEBERS Bild Folie 3:

18 Vielen Dank für Ihre Aufmerksamkeit
Hugo Kern und Liebers GmbH & Co. KG Platinen- und Federnfabrik Dr.-Kurt-Steim-Strasse Schramberg Tel Fax info(at)kern-liebers.de
