Magnetic Loop-Antenne für Notfunk- und Portabelbetrieb

Präsentation zum Thema: "Magnetic Loop-Antenne für Notfunk- und Portabelbetrieb"—  Präsentation transkript:

1 Magnetic Loop-Antenne für Notfunk- und Portabelbetrieb
Herzlich Willkommen zum Referat Zusammenfaltbare Magnetic Loop-Antenne für Notfunk- und Portabelbetrieb DJ9OZ

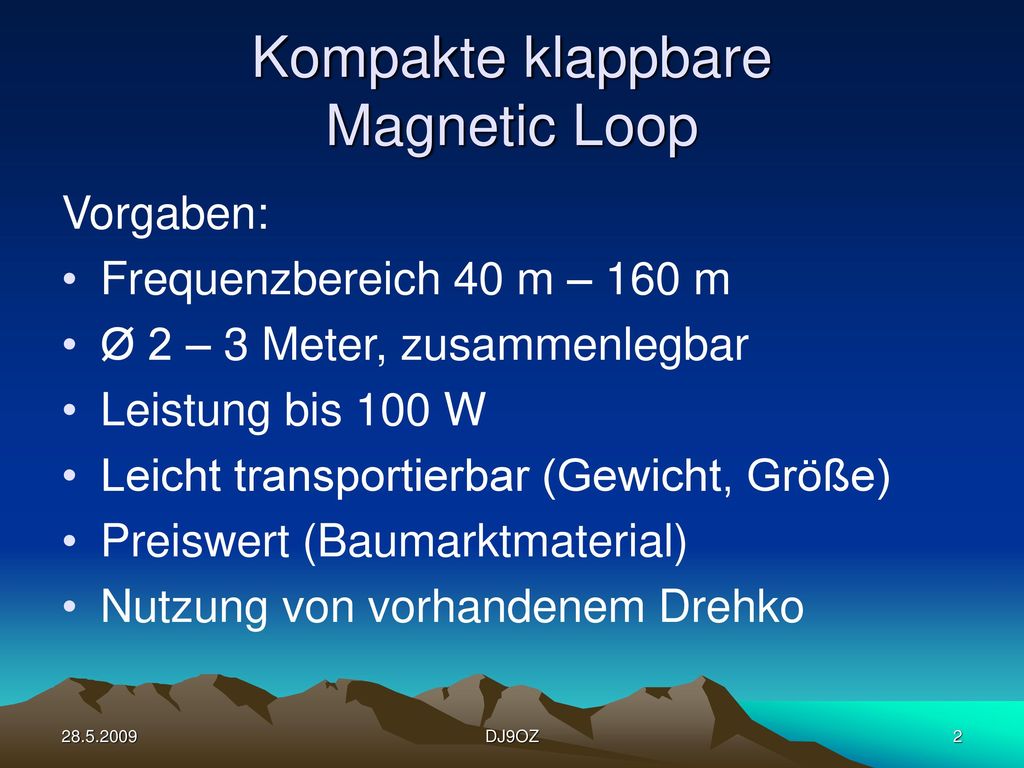

2 Kompakte klappbare Magnetic Loop
Vorgaben: Frequenzbereich 40 m – 160 m Ø 2 – 3 Meter, zusammenlegbar Leistung bis 100 W Leicht transportierbar (Gewicht, Größe) Preiswert (Baumarktmaterial) Nutzung von vorhandenem Drehko DJ9OZ

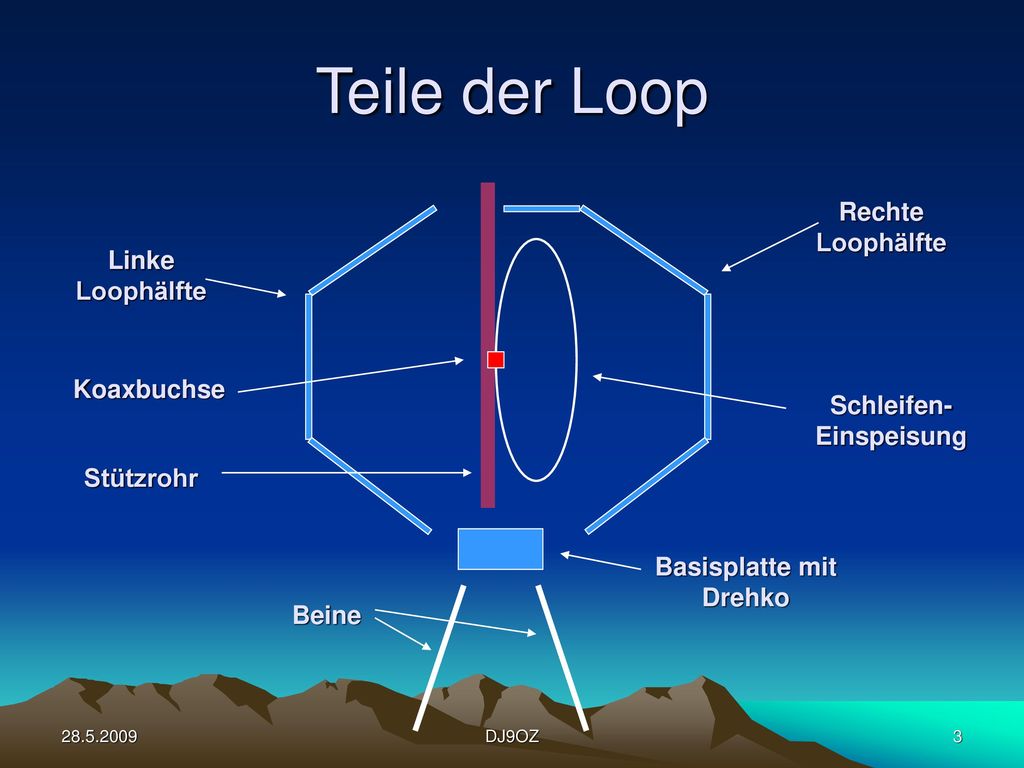

3 Schleifen-Einspeisung Basisplatte mit Drehko
Teile der Loop Rechte Loophälfte Linke Loophälfte Koaxbuchse Schleifen-Einspeisung Stützrohr Basisplatte mit Drehko Beine DJ9OZ

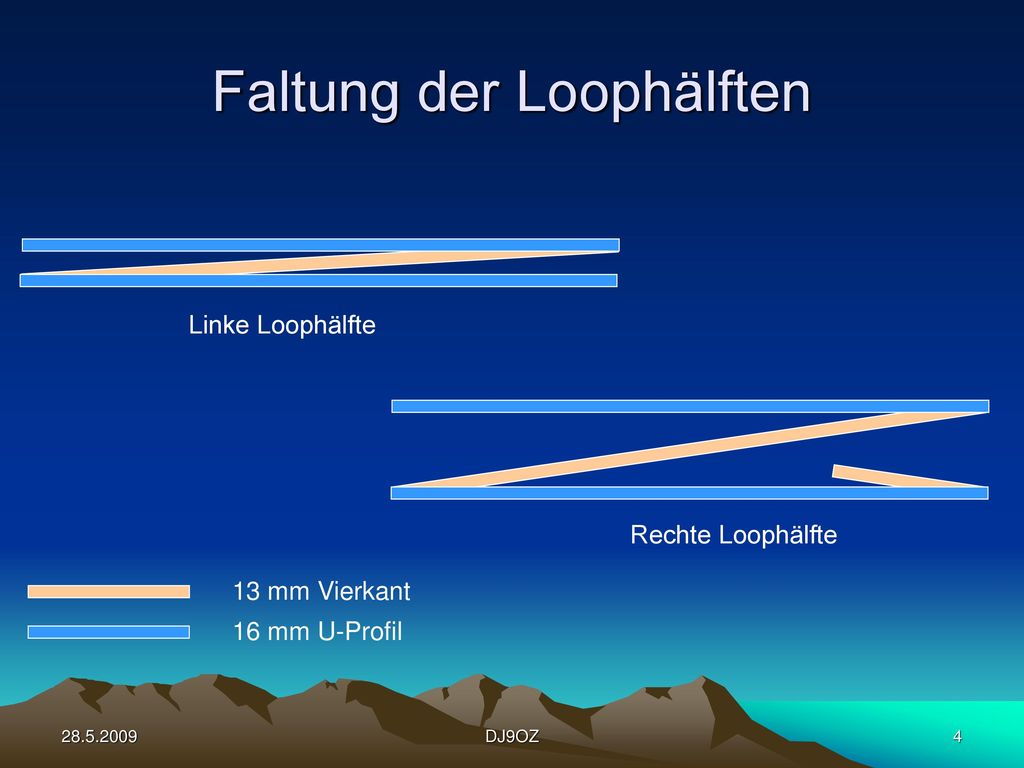

4 Faltung der Loophälften
Linke Loophälfte Rechte Loophälfte 13 mm Vierkant 16 mm U-Profil DJ9OZ

5 Montage der Loop 1, 2, 3 ausklappen A Stütze montieren B kurzen Vierkant einschieben 4 U-Profil anschrauben 5, 6 ausklappen 7 anschrauben 8 U-Profil anschrauben Alle Schrauben festziehen C Koaxbuchse montieren D Speiseschleife einhängen a – d Beine einsetzen B 7 1 5 D 2 C 3 6 A 8 4 a d b c DJ9OZ

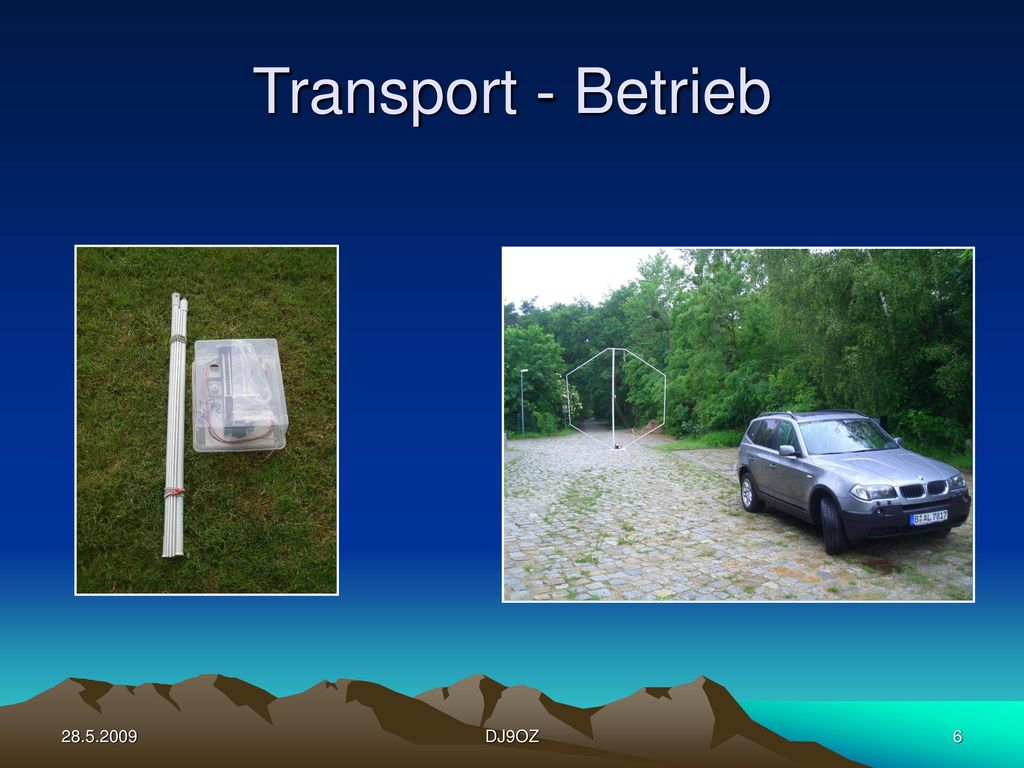

6 Transport - Betrieb DJ9OZ

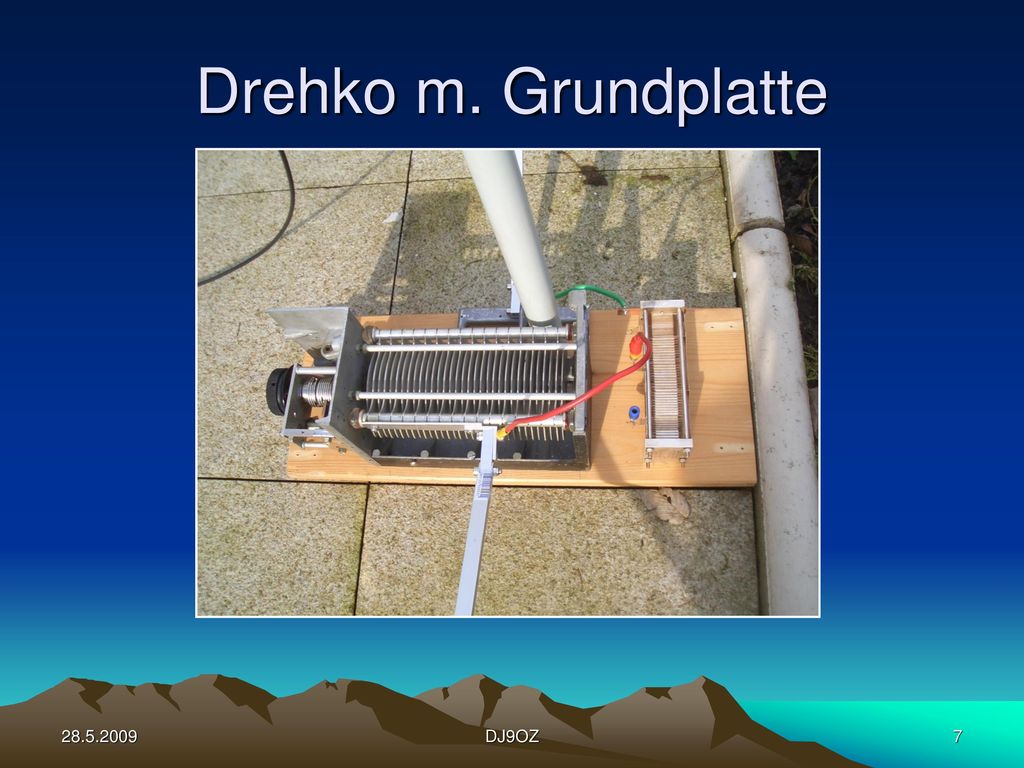

7 Drehko m. Grundplatte DJ9OZ

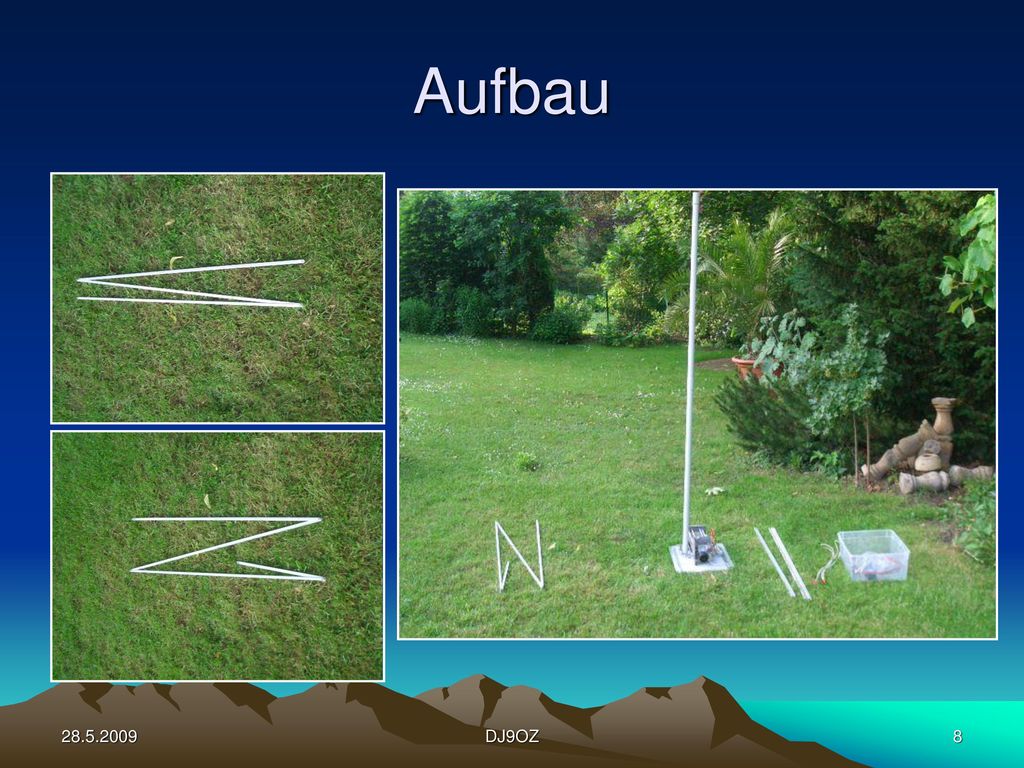

8 Aufbau DJ9OZ

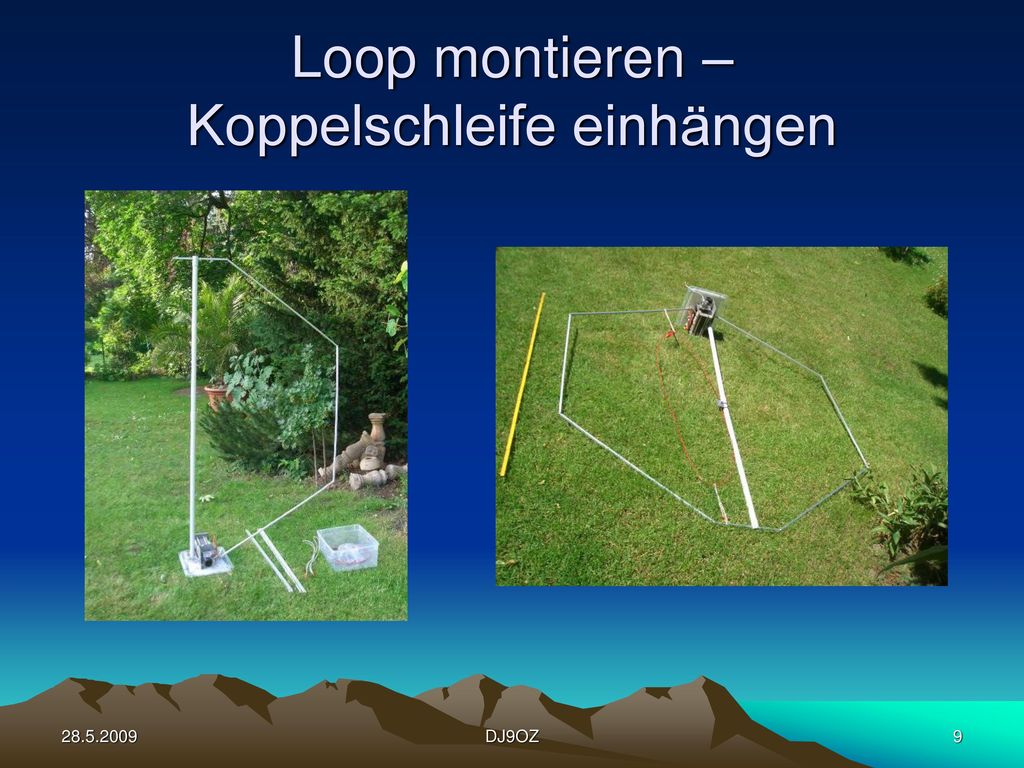

9 Loop montieren – Koppelschleife einhängen
DJ9OZ

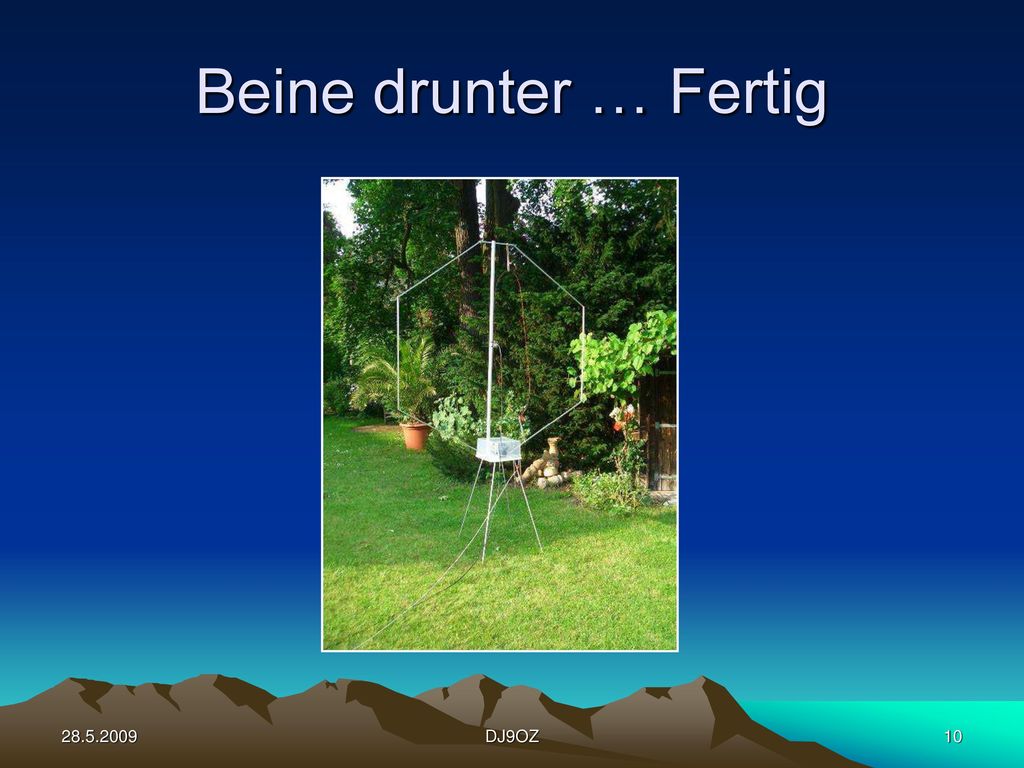

10 Beine drunter … Fertig DJ9OZ

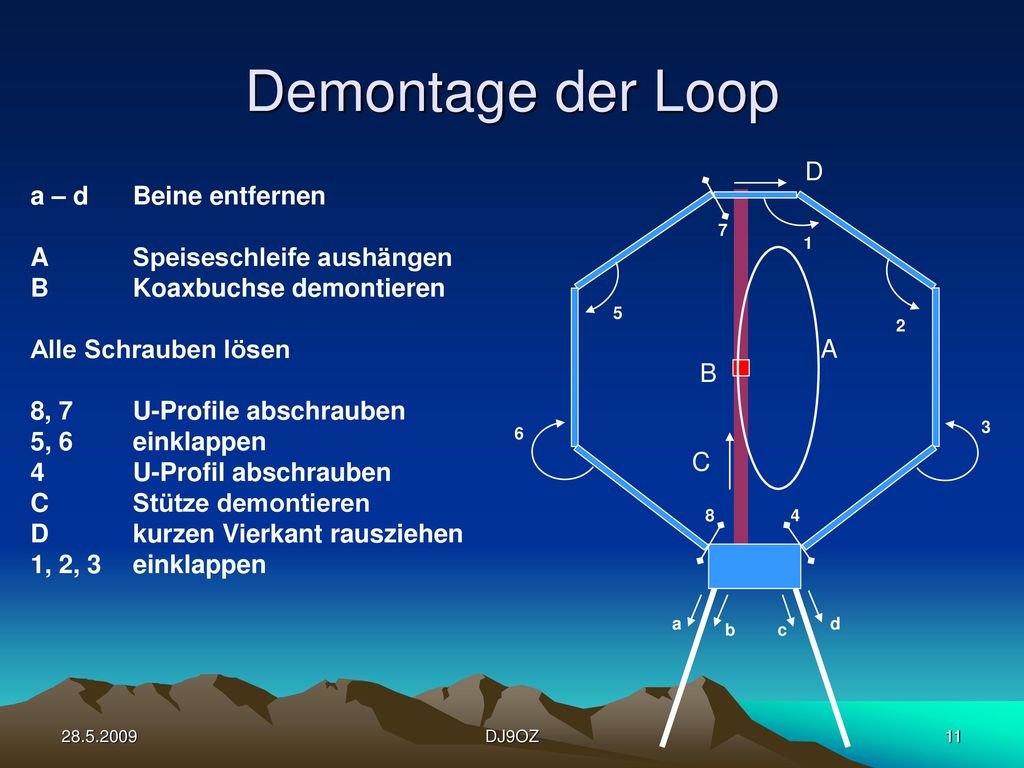

11 Demontage der Loop D a – d Beine entfernen A Speiseschleife aushängen B Koaxbuchse demontieren Alle Schrauben lösen 8, 7 U-Profile abschrauben 5, 6 einklappen 4 U-Profil abschrauben C Stütze demontieren D kurzen Vierkant rausziehen 1, 2, 3 einklappen 7 1 5 2 A B 3 6 C 8 4 a d b c DJ9OZ

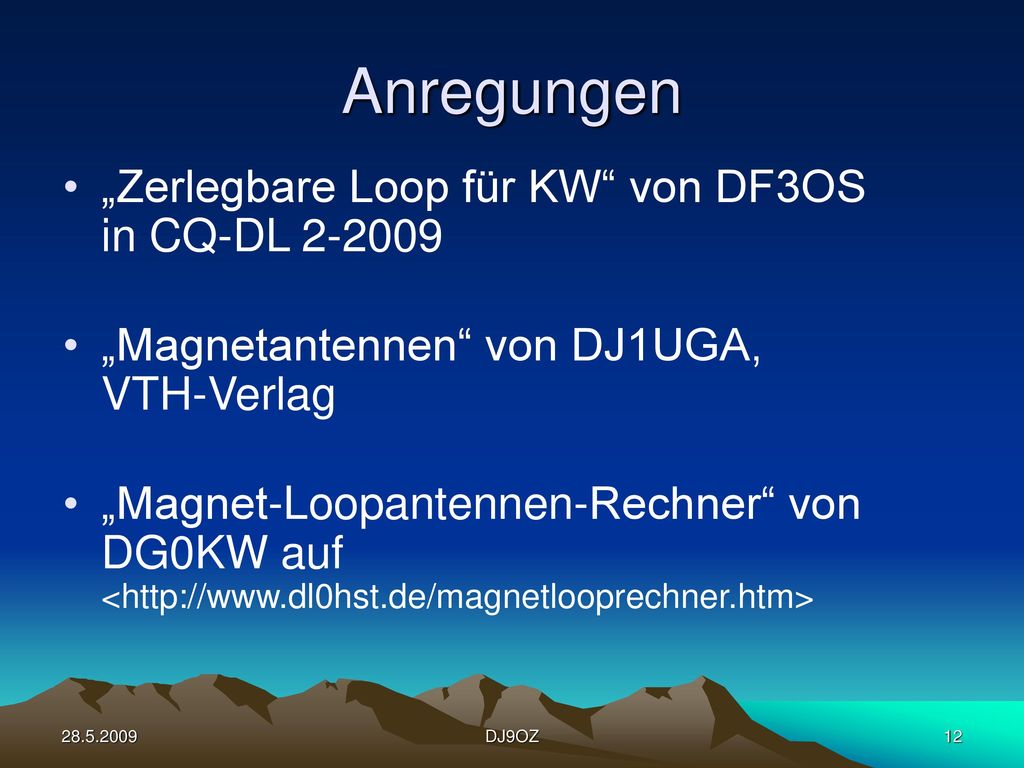

12 Anregungen „Zerlegbare Loop für KW“ von DF3OS in CQ-DL 2-2009
„Magnetantennen“ von DJ1UGA, VTH-Verlag „Magnet-Loopantennen-Rechner“ von DG0KW auf < DJ9OZ
