1 Einbauanleitung HL99 Schalldämmelement + HL90PrD Dünnbettablauf
Flexible Dichtlippen

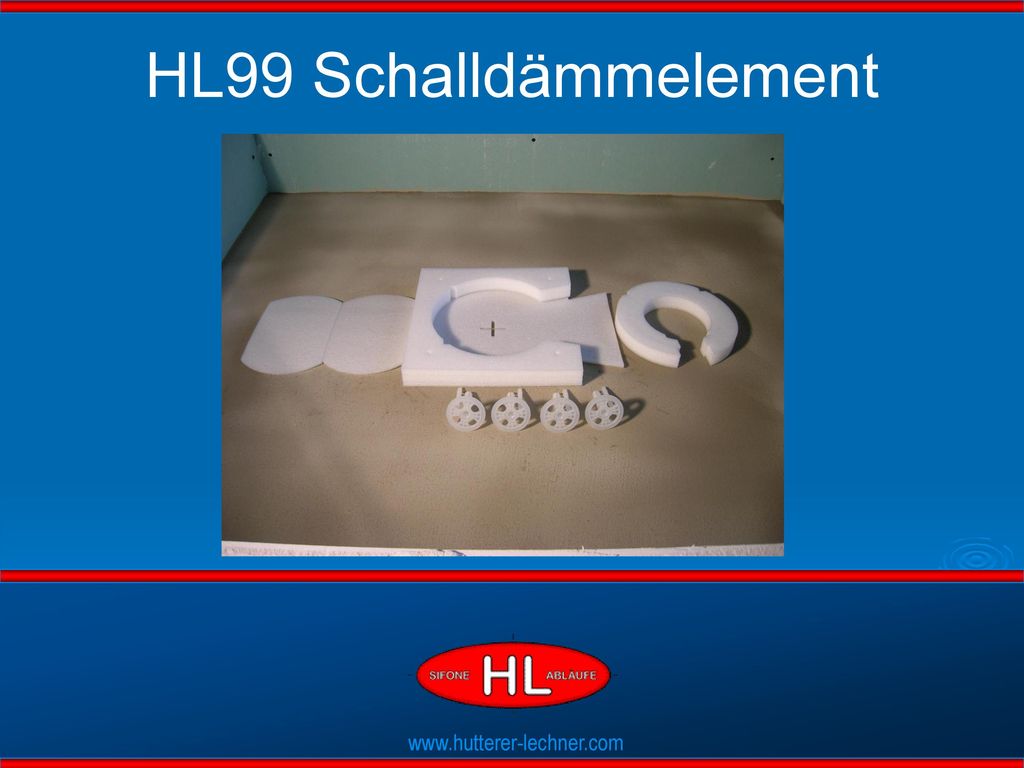

2 HL99 Schalldämmelement Flexible Dichtlippen

3 HL99 Schalldämmelement Leichte Positionierung des Ablaufes.
Keine Verschlechterung der Schallwerte durch den Einbau mit Bodenabläufen. Flexible Dichtlippen 3

4 HL99 Schalldämmelement Bodenablauf abgekoppelt von der Decke.
Kombinierbar mit den Ablaufserien HL90, HL90Pr, HL90PrD, HL300, HL304, HL510N und HL5100. Flexible Dichtlippen 4

5 HL99 Schalldämmelement Position durch Anzeichnen festlegen.
Flexible Dichtlippen 5

6 HL99 Schalldämmelement 10ømm Löcher bohren. Flexible Dichtlippen
6

7 HL99 Schalldämmelement Schalldämmelement mittels Schlagdübeln fixieren. Flexible Dichtlippen 7

8 HL99 Schalldämmelement Spreizstift einschlagen. Flexible Dichtlippen
8

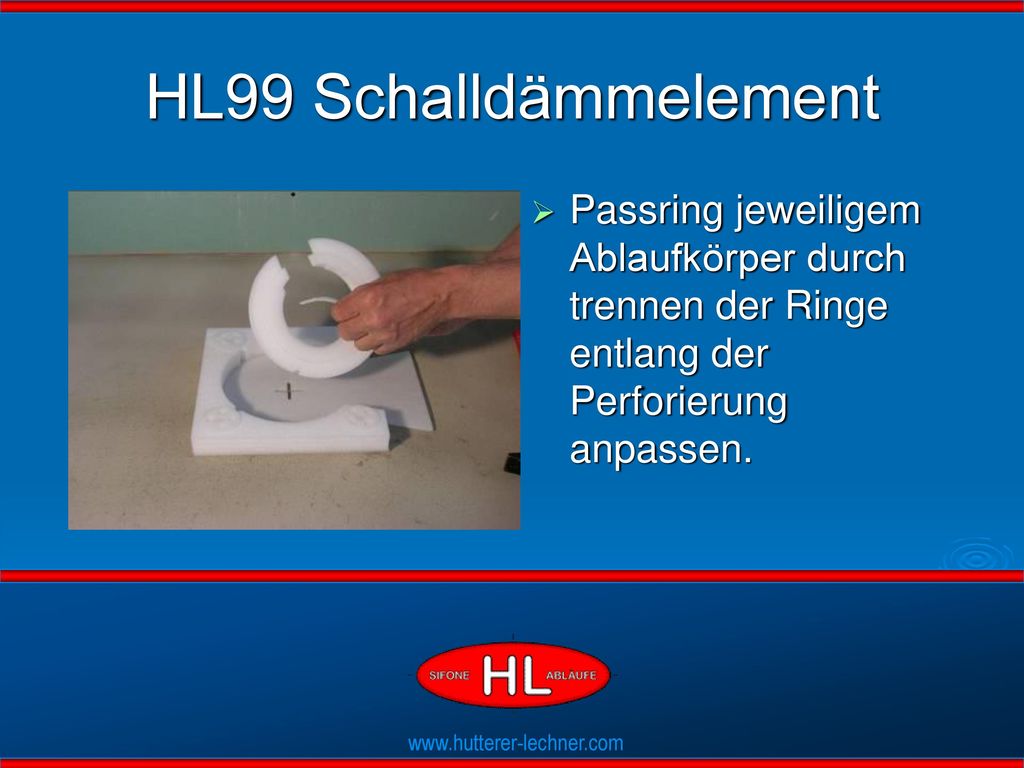

9 HL99 Schalldämmelement Passring jeweiligem Ablaufkörper durch trennen der Ringe entlang der Perforierung anpassen. Flexible Dichtlippen 9

10 HL99 Schalldämmelement Wenn nötig, Unterlagsscheiben zur Erhöhung des Ablaufes einsetzen. Flexible Dichtlippen 10

11 HL90PrD Dünnbettablauf Flexible Dichtlippen www.hutterer-lechner.com
11

12 HL90PrD Dünnbettablauf Vlieskaschierter Dichtflansch zur Aufnahme der Abdichtung. Ablauf und Abdichtung unter einer ArtikelNr.. „Primus“ Geruchsverschluss-Geruchsdicht mit und ohne Sperrwasser Flexible Dichtlippen 12

13 HL90PrD Dünnbettablauf Abgang aus PE DN40,Steck- und Schweißbar.
Kugelgelenk zur besseren Ausrichtung. Flexible Dichtlippen 13

14 HL90PrD Dünnbettablauf Höhe des Ablaufkörpers kontrollieren.
Flexible Dichtlippen 14

15 HL90PrD Dünnbettablauf Ablaufkörper einrichten. Flexible Dichtlippen
15

16 HL90PrD Dünnbettablauf Montage der Trittschalldämmung sowie dämmen der Ablaufleitung. Flexible Dichtlippen 16

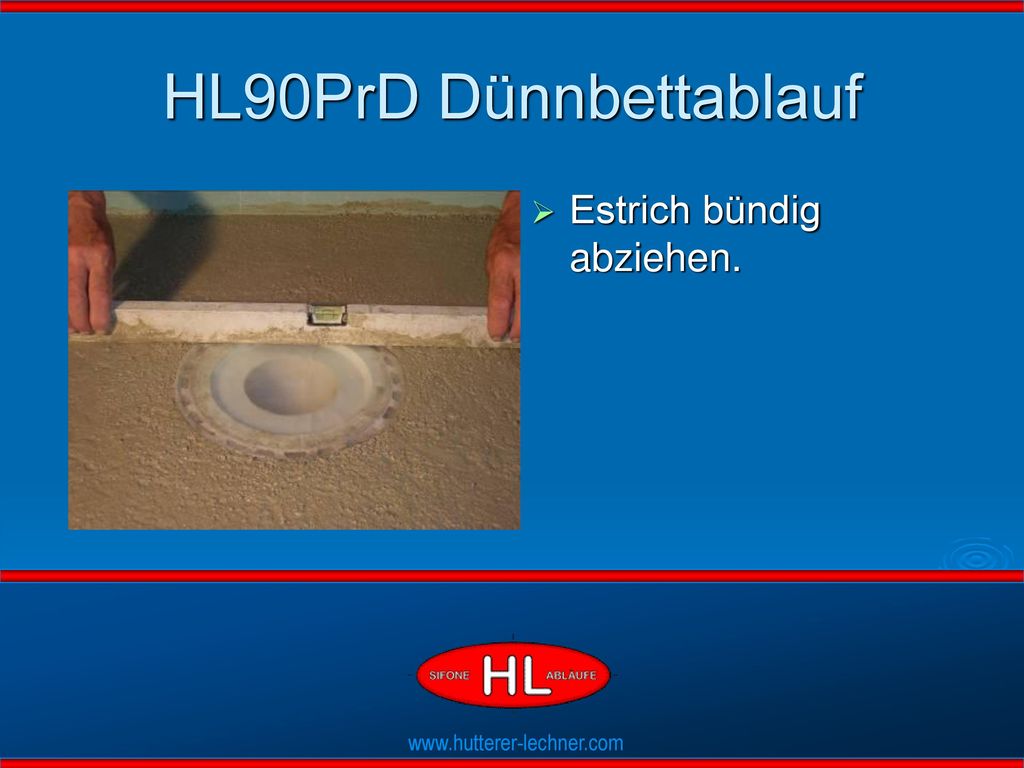

17 HL90PrD Dünnbettablauf Estrich bündig abziehen. Flexible Dichtlippen
17

18 HL90PrD Dünnbettablauf Bauschutzfolie abziehen. Flexible Dichtlippen
18

19 HL90PrD Dünnbettablauf Dichtmasse anbringen. Flexible Dichtlippen
19

20 HL90PrD Dünnbettablauf Aufbringen der Montaplast B-Folie
Flexible Dichtlippen 20

21 HL90PrD Dünnbettablauf Folie mit Dichtmasse einstreichen.
Flexible Dichtlippen 21

22 HL90PrD Dünnbettablauf Aufsatzrahmen auf Fliesenhöhe ablängen.
Flexible Dichtlippen 22

23 HL90PrD Dünnbettablauf Aufsatz inkl. Baustützrahmen in den Ablaufkörper einsetzen. Flexible Dichtlippen 23

24 HL90PrD Dünnbettablauf Boden verfliesen. Flexible Dichtlippen
24

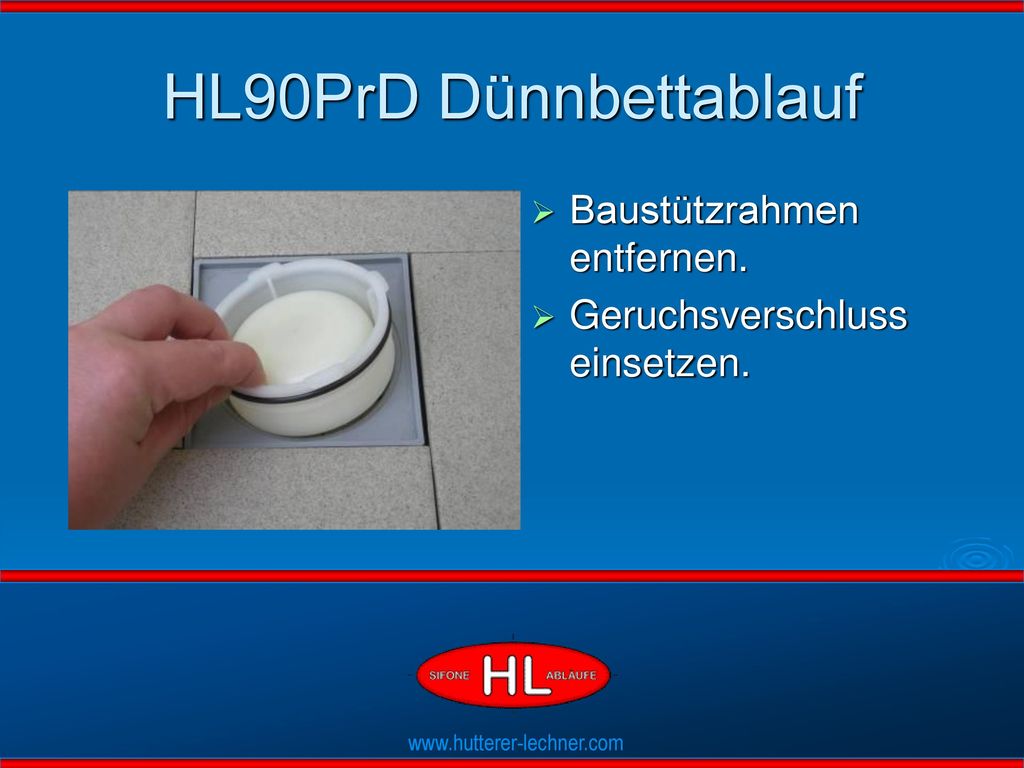

25 HL90PrD Dünnbettablauf Baustützrahmen entfernen.
Geruchsverschluss einsetzen. Flexible Dichtlippen 25

26 HL90PrD Dünnbettablauf Edelstahlrost montieren. Flexible Dichtlippen
26

27 HL99 Schalldämmelement Keine Verschlechterung der Schallwerte durch den Einbau eines Bodenablaufes mit dem HL99 Schalldämmelement. Flexible Dichtlippen 27
