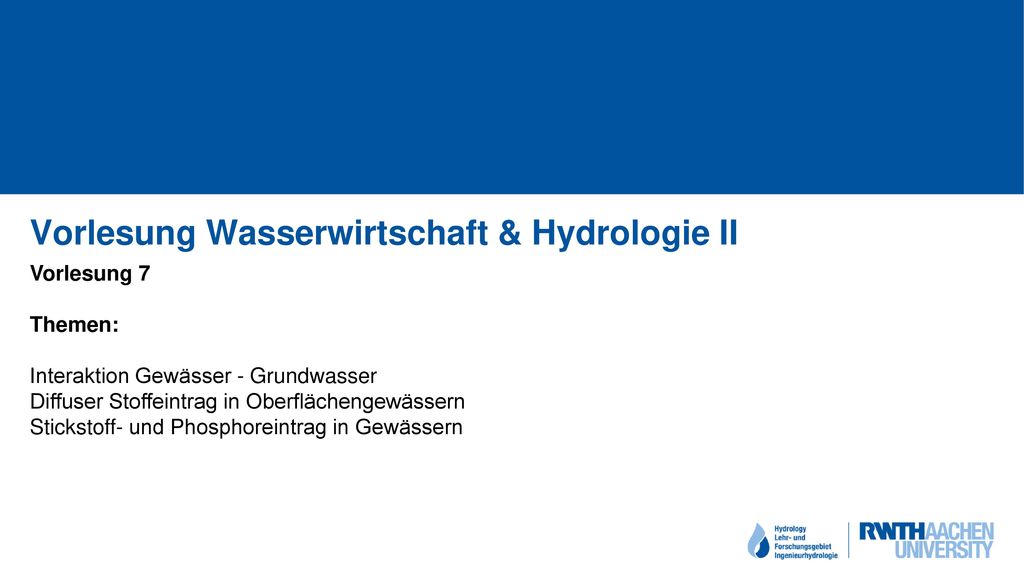

1 Vorlesung Wasserwirtschaft & Hydrologie II
Vorlesung 7 Themen: Interaktion Gewässer - Grundwasser Diffuser Stoffeintrag in Oberflächengewässern Stickstoff- und Phosphoreintrag in Gewässern

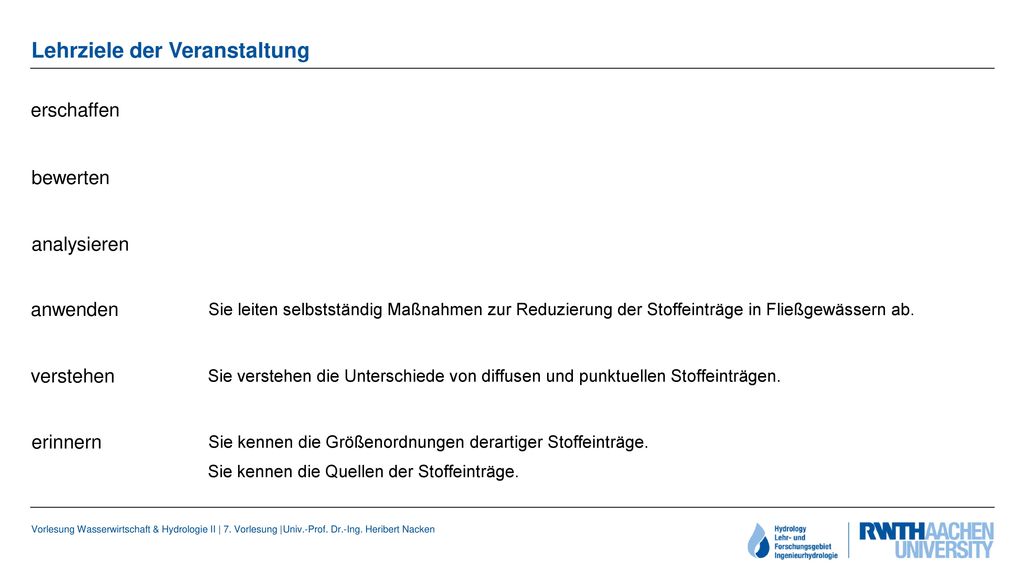

2 Lehrziele der Veranstaltung
erschaffen bewerten analysieren anwenden Sie leiten selbstständig Maßnahmen zur Reduzierung der Stoffeinträge in Fließgewässern ab. verstehen Sie verstehen die Unterschiede von diffusen und punktuellen Stoffeinträgen. erinnern Sie kennen die Größenordnungen derartiger Stoffeinträge. Sie kennen die Quellen der Stoffeinträge.

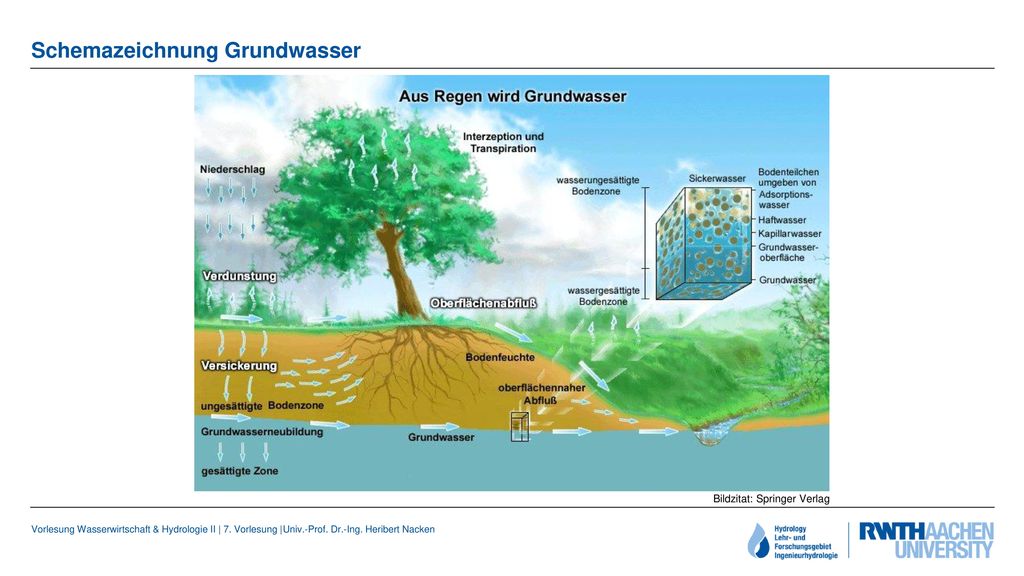

3 Schemazeichnung Grundwasser
Bildzitat: Springer Verlag

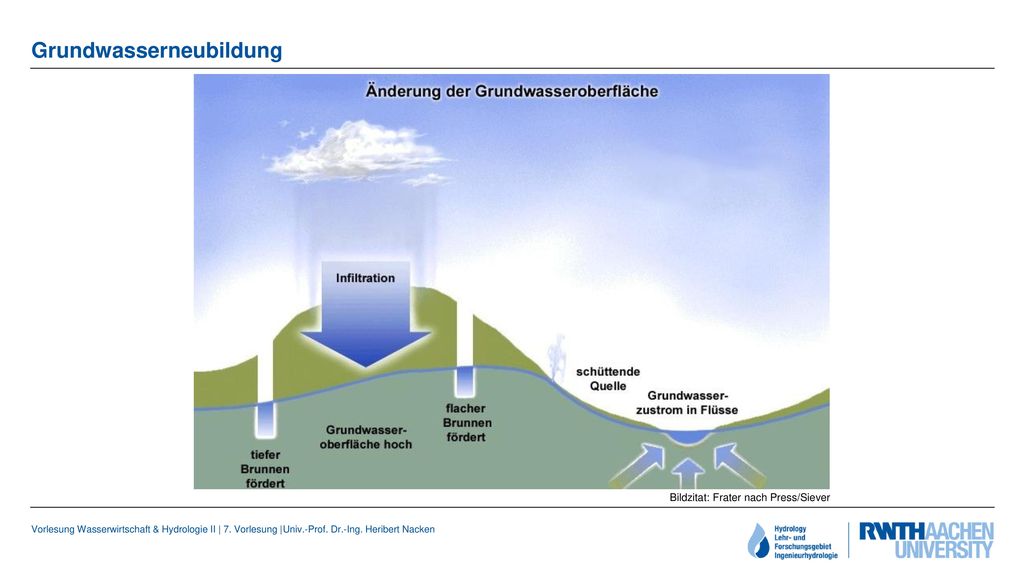

4 Grundwasserneubildung
Bildzitat: Frater nach Press/Siever

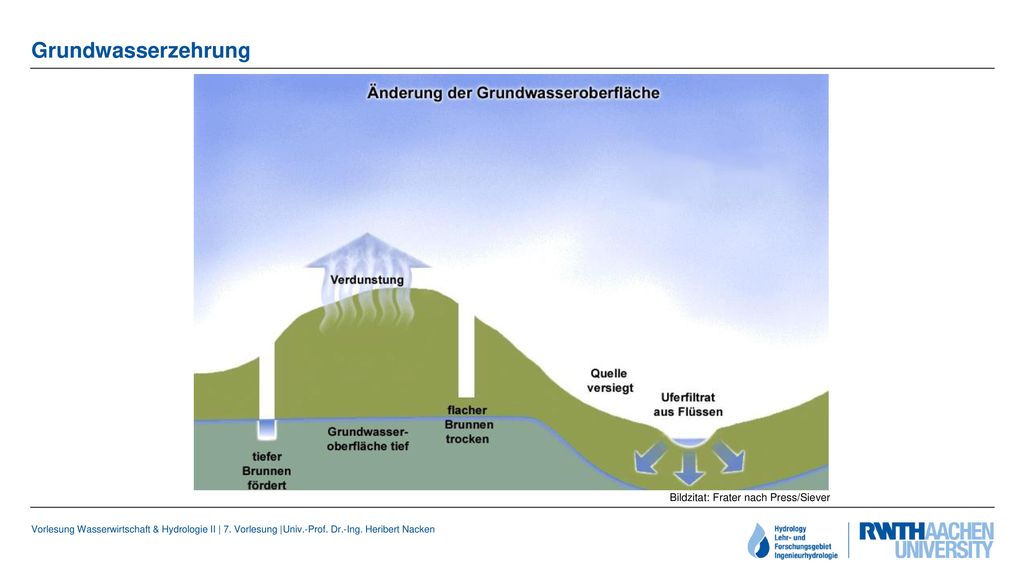

5 Grundwasserzehrung Bildzitat: Frater nach Press/Siever

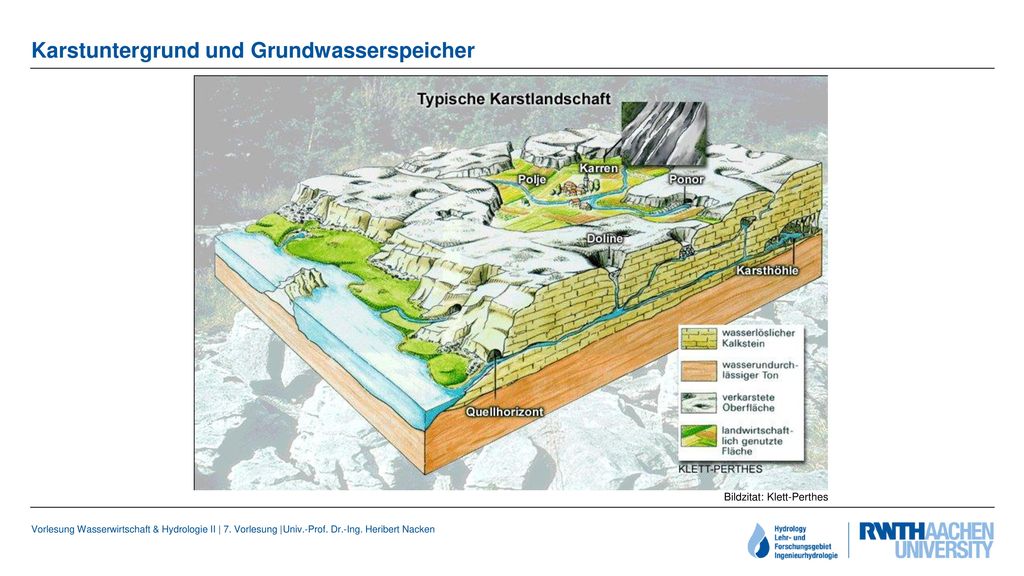

6 Karstuntergrund und Grundwasserspeicher
Bildzitat: Klett-Perthes

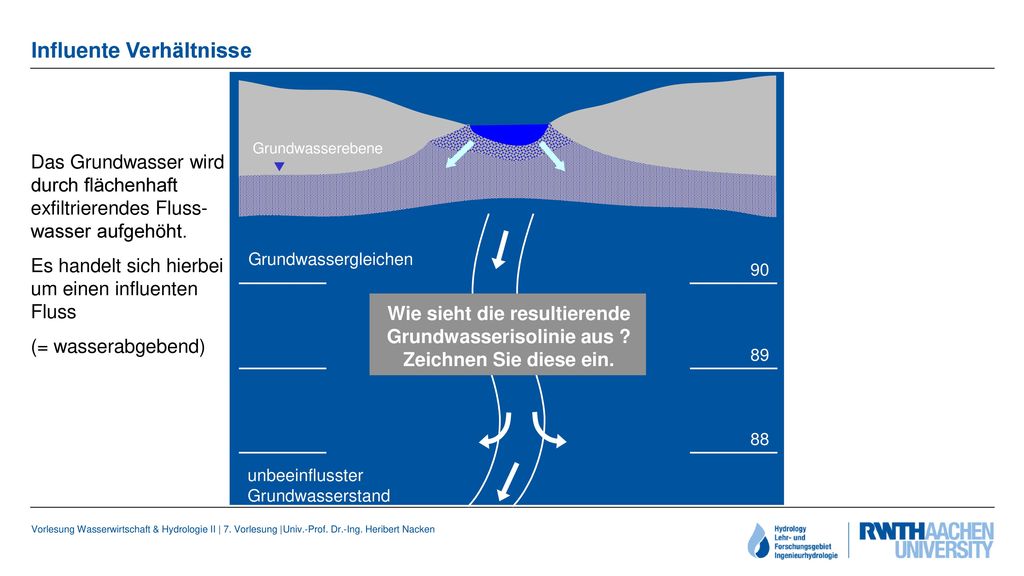

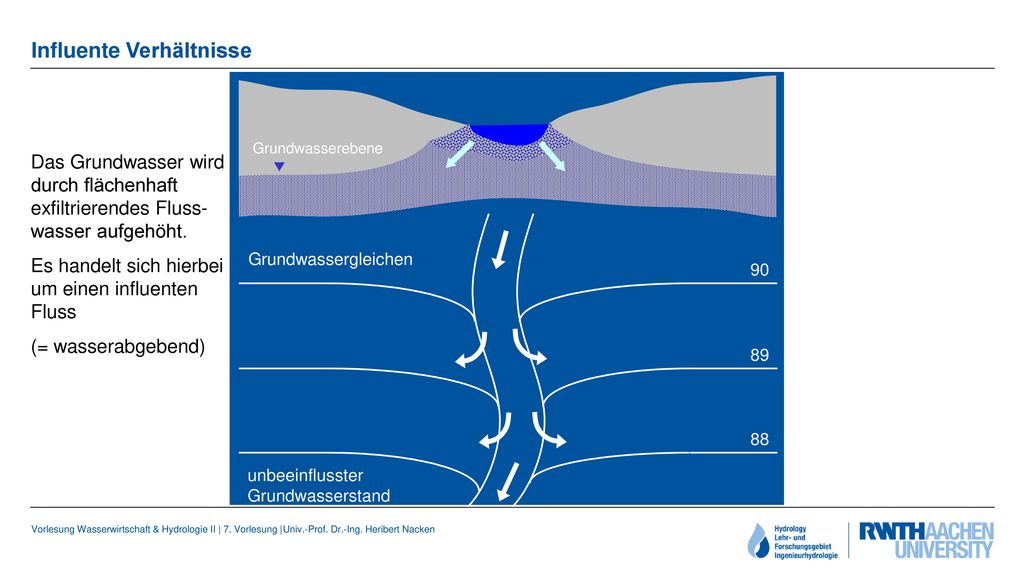

7 Influente Verhältnisse
Grundwasserebene Das Grundwasser wird durch flächenhaft exfiltrierendes Fluss-wasser aufgehöht. Es handelt sich hierbei um einen influenten Fluss (= wasserabgebend) ▼ Grundwassergleichen 90 Wie sieht die resultierende Grundwasserisolinie aus ? Zeichnen Sie diese ein. 89 88 unbeeinflusster Grundwasserstand

8 Influente Verhältnisse
Grundwasserebene Das Grundwasser wird durch flächenhaft exfiltrierendes Fluss-wasser aufgehöht. Es handelt sich hierbei um einen influenten Fluss (= wasserabgebend) ▼ Grundwassergleichen 90 89 88 unbeeinflusster Grundwasserstand

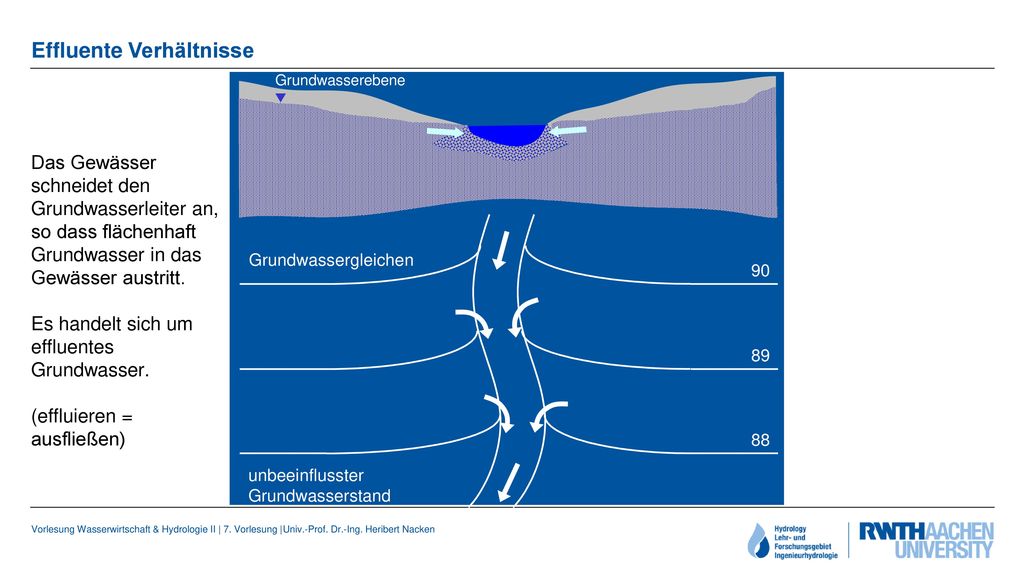

9 Effluente Verhältnisse
Grundwasserebene ▼ Das Gewässer schneidet den Grundwasserleiter an, so dass flächenhaft Grundwasser in das Gewässer austritt. Es handelt sich um effluentes Grundwasser. (effluieren = ausfließen) Grundwassergleichen 90 89 88 unbeeinflusster Grundwasserstand

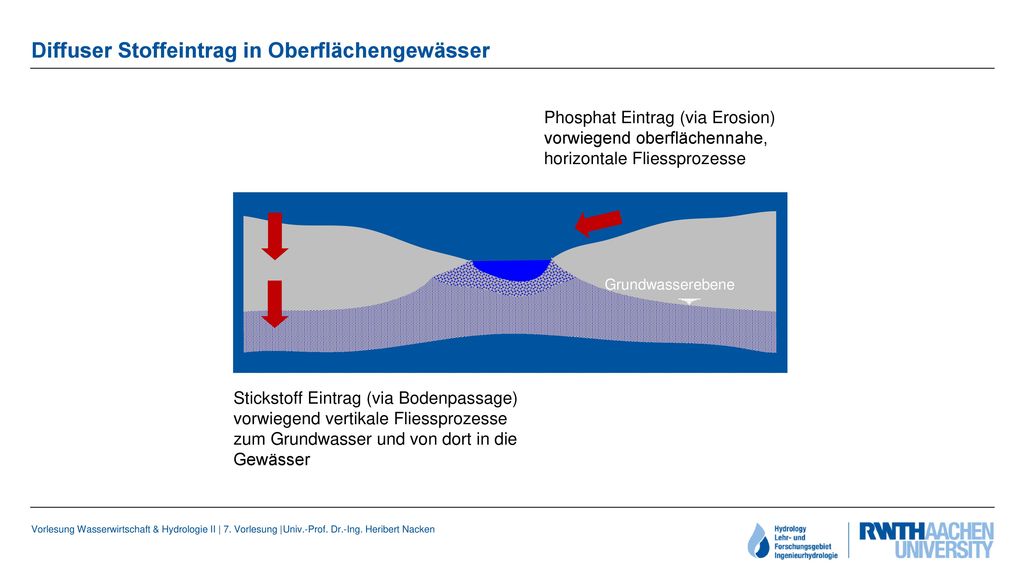

10 Diffuser Stoffeintrag in Oberflächengewässer
Phosphat Eintrag (via Erosion) vorwiegend oberflächennahe, horizontale Fliessprozesse Grundwasserebene Stickstoff Eintrag (via Bodenpassage) vorwiegend vertikale Fliessprozesse zum Grundwasser und von dort in die Gewässer

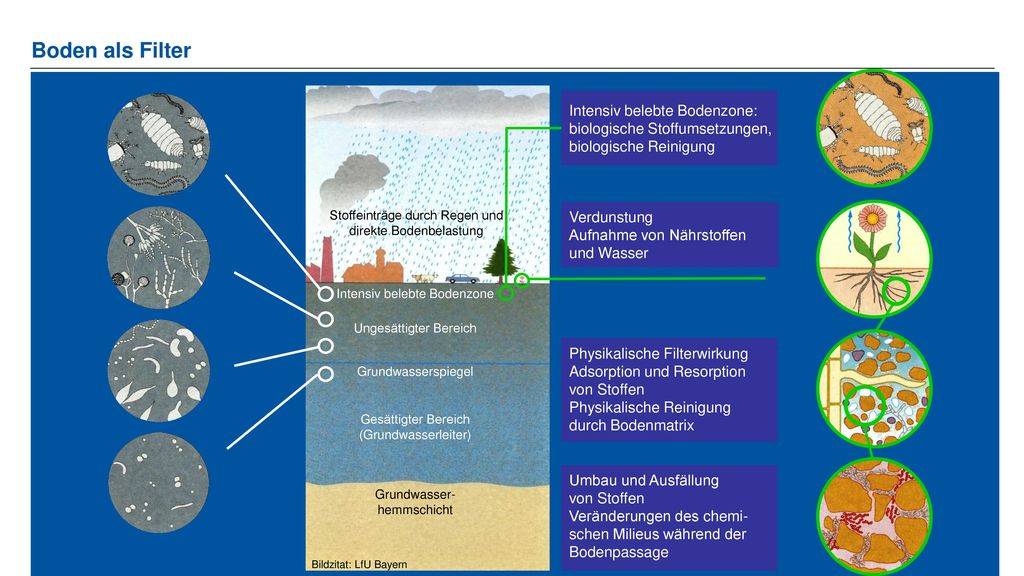

11 Boden als Filter Intensiv belebte Bodenzone: biologische Stoffumsetzungen, biologische Reinigung Stoffeinträge durch Regen und direkte Bodenbelastung Verdunstung Aufnahme von Nährstoffen und Wasser Intensiv belebte Bodenzone Ungesättigter Bereich Physikalische Filterwirkung Adsorption und Resorption von Stoffen Physikalische Reinigung durch Bodenmatrix Grundwasserspiegel Gesättigter Bereich (Grundwasserleiter) Umbau und Ausfällung von Stoffen Veränderungen des chemi-schen Milieus während der Bodenpassage Grundwasser- hemmschicht Bildzitat: LfU Bayern

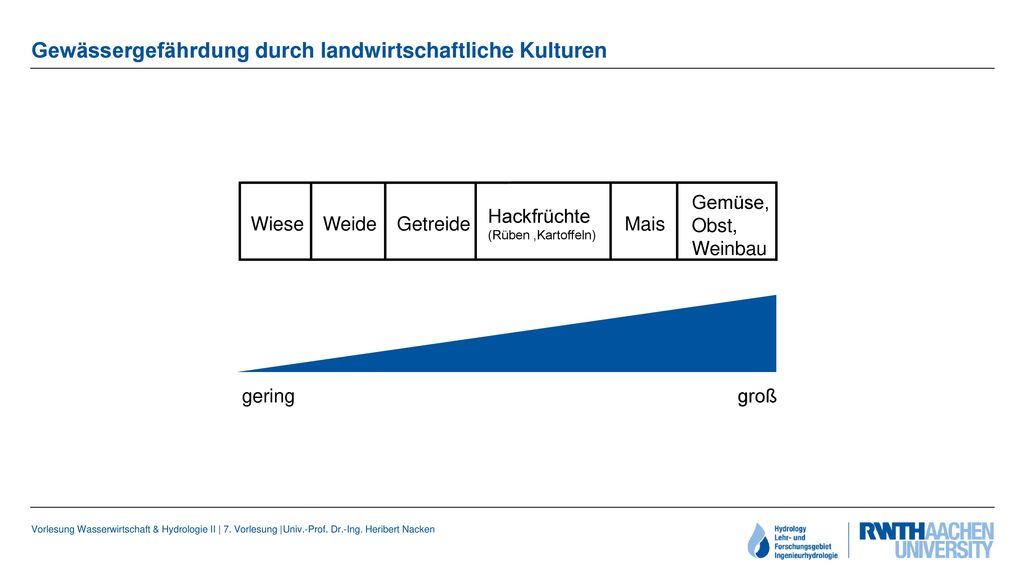

12 Gewässergefährdung durch landwirtschaftliche Kulturen
Wiese Weide Getreide Hackfrüchte (Rüben ,Kartoffeln) Mais Gemüse, Obst, Weinbau gering groß

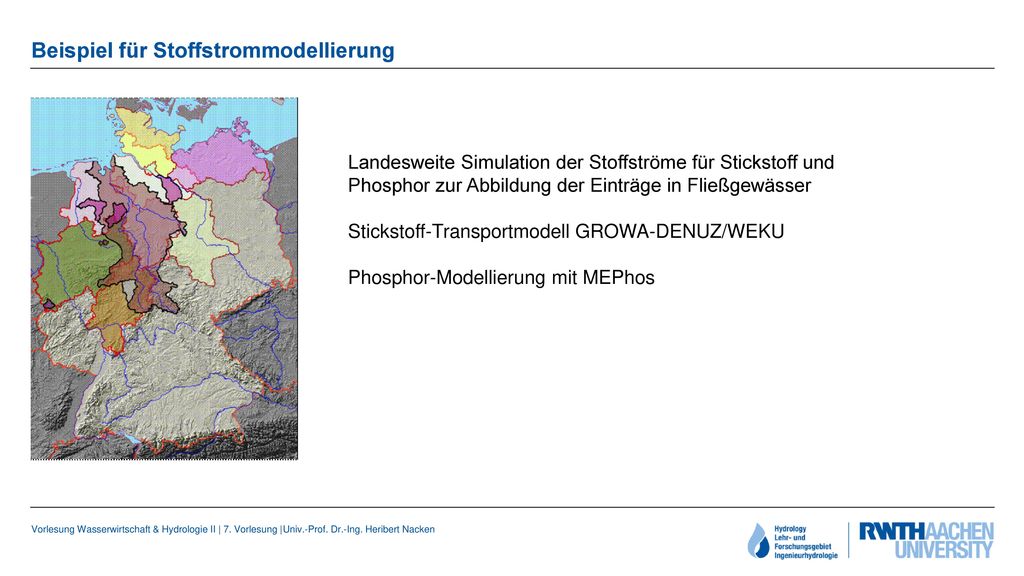

13 Beispiel für Stoffstrommodellierung
Landesweite Simulation der Stoffströme für Stickstoff und Phosphor zur Abbildung der Einträge in Fließgewässer Stickstoff-Transportmodell GROWA-DENUZ/WEKU Phosphor-Modellierung mit MEPhos

14 Stickstoffeintrag in Gewässer
Diffuse Einträge Punktförmige Einträge Insgesamt % Insgesamt % Quellen: Landwirtschaft % Atmosphärische Disposition % urbane Flächen % Quellen: Kommunale Kläranlagen % indirekte Industrie einleitung % Grundwasserebene ▼ Gesamtmenge der jährlichen Einträge: t/Jahr t/Jahr

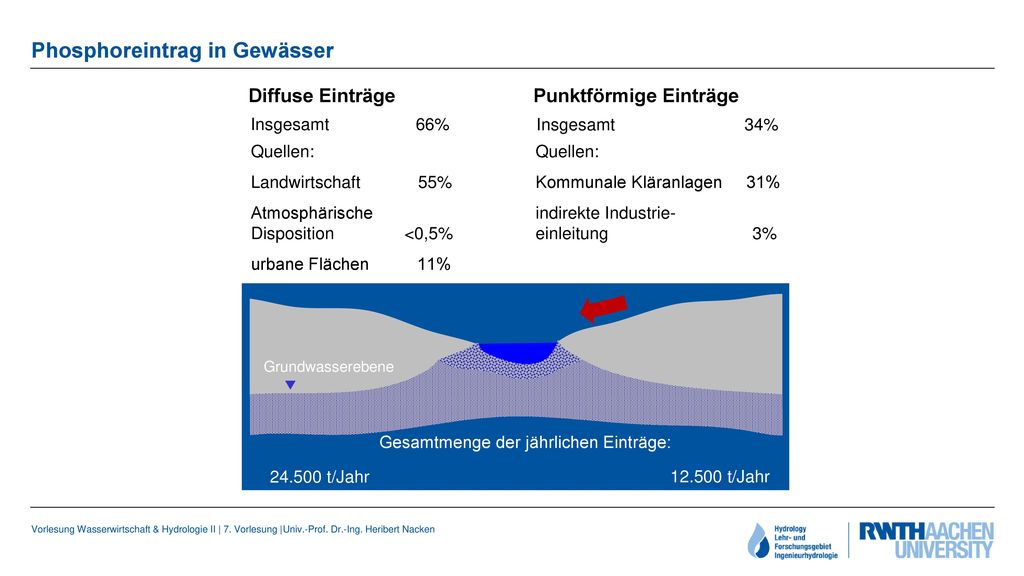

15 Phosphoreintrag in Gewässer
Diffuse Einträge Punktförmige Einträge Insgesamt % Insgesamt % Quellen: Landwirtschaft % Atmosphärische Disposition <0,5% urbane Flächen % Quellen: Kommunale Kläranlagen % indirekte Industrie einleitung % Grundwasserebene ▼ Gesamtmenge der jährlichen Einträge: t/Jahr t/Jahr

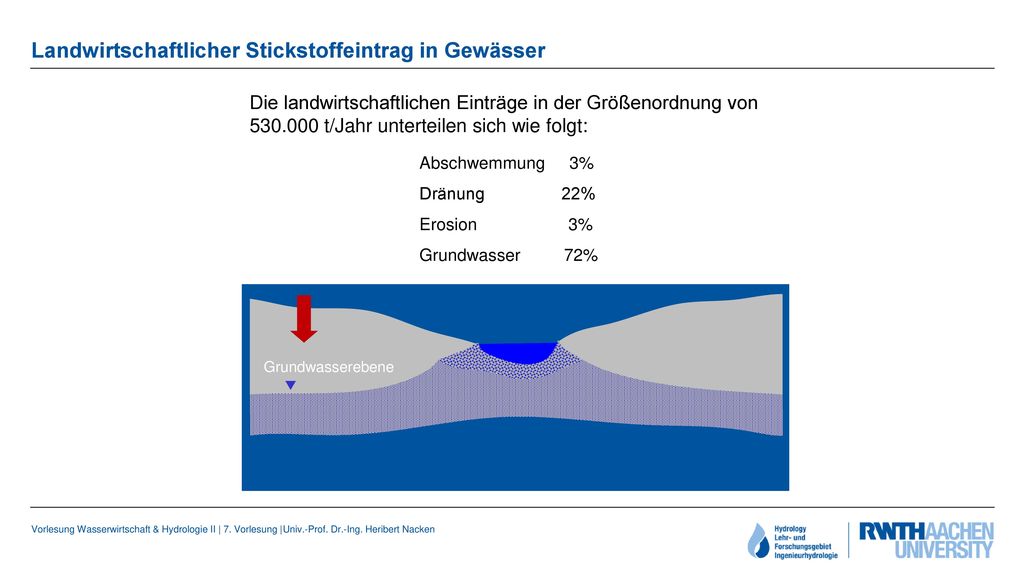

16 Landwirtschaftlicher Stickstoffeintrag in Gewässer
Die landwirtschaftlichen Einträge in der Größenordnung von t/Jahr unterteilen sich wie folgt: Abschwemmung 3% Dränung % Erosion % Grundwasser % Grundwasserebene ▼

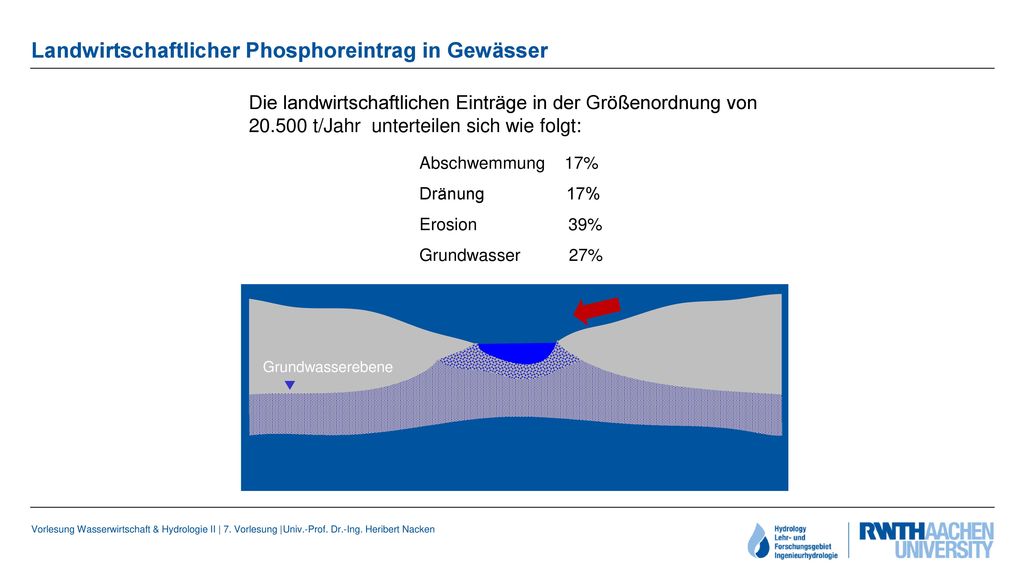

17 Landwirtschaftlicher Phosphoreintrag in Gewässer
Die landwirtschaftlichen Einträge in der Größenordnung von t/Jahr unterteilen sich wie folgt: Abschwemmung 17% Dränung % Erosion % Grundwasser % Grundwasserebene ▼

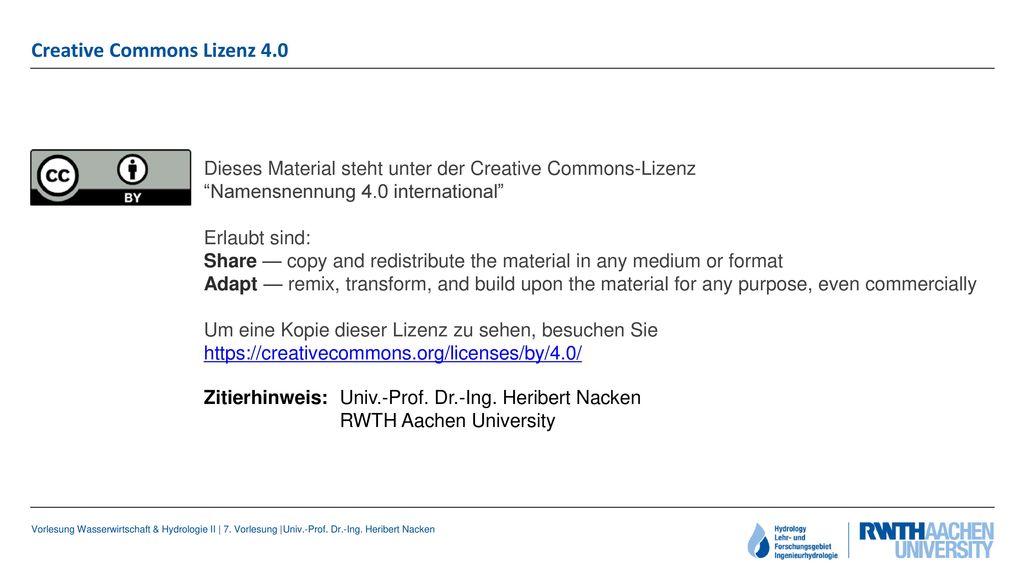

18 Creative Commons Lizenz 4.0
