1 Hier sehen Sie die Datei „6Wände_und_3Fenster“ in einem üblichen IFC Viewer.
U.a. zu erkennen: Die markierte Wand wurde so definiert, dass sie der Gebäudehülle zugeordnet ist, was ja auch zutreffend ist.

2 Desgleichen diese Wand, die im CAD als Innenwand angelegt wurde, auch sachlich richtig.

3 Diese Wand allerdings wurde vom Benutzer
als unzutreffend als Außenwand angelegt. Dies hatte auf die Erstellung der üblichen Pläne sicherlich keinen Einfluss, auch die Materialzuordnung (Schraffuren etc.) wird davon nicht im CAD beeinflusst. Für eine Kostenauswertung nach DIN 276, die u.a. zwischen Außenwänden und Innenwänden unterscheidet, ist dieser Fehler jedoch fatal, wenn er erstens nicht erkannt wird und zweitens nicht korrigiert wird.

4 Sehen Sie nun, wie DBD-KostenKalkül IFC
damit umgeht. Zunächst wird ein Projekt durch Import einer IFC-Datei neu angelegt. Neben dieser Funktion- dies schon mal als Ausblick- besteht die Möglichkeit, ein bestehendes Projekt mit einer geänderten IFC Datei zu aktualisieren.

5 Über die 3D-Funktion kann jedes Bauteil
visualisiert werden. Dies ist sicherlich noch nichts Besonderes.

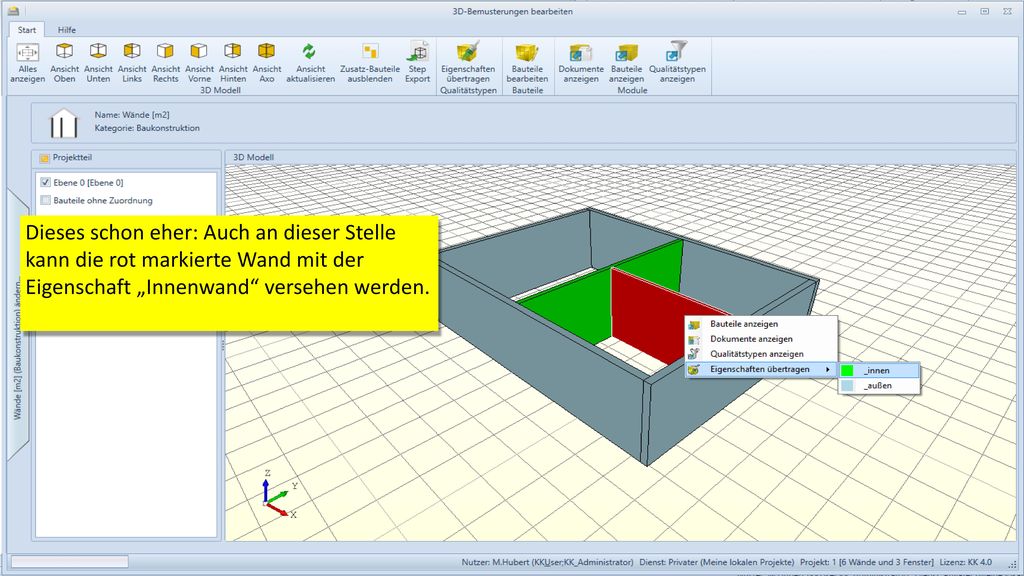

6 Dieses schon eher: Auch an dieser Stelle kann die rot markierte Wand mit der Eigenschaft „Innenwand“ versehen werden.

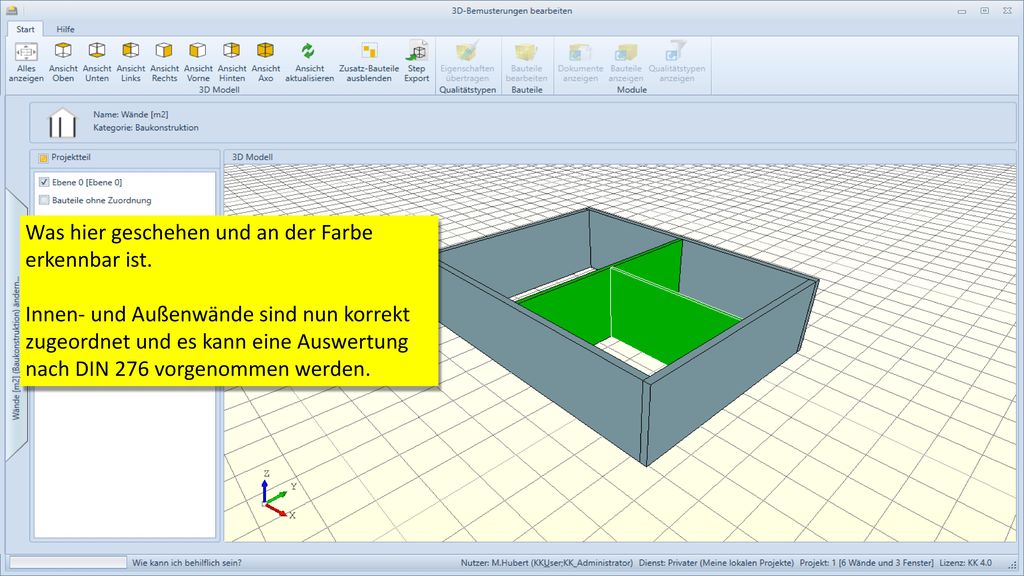

7 Was hier geschehen und an der Farbe erkennbar ist.
Innen- und Außenwände sind nun korrekt zugeordnet und es kann eine Auswertung nach DIN 276 vorgenommen werden.

8 Vorher allerdings müssen die Bauteile noch
mit kostenrelevanten Eigenschaften ergänzt werden, die so detailliert nicht im CAD definiert waren bzw. aufgrund nicht angewendeter Standards nicht erkannt werden können.

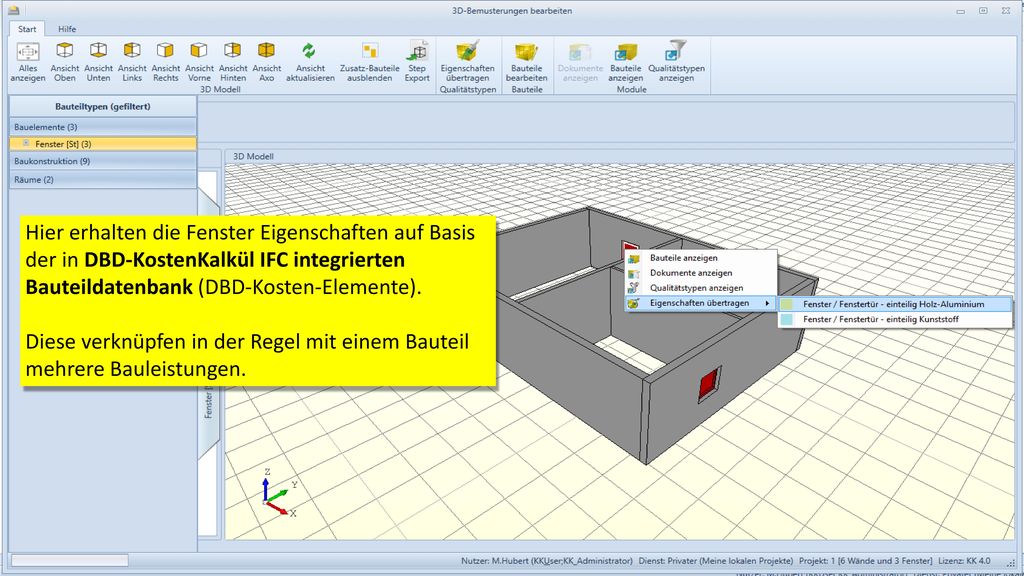

9 Hier erhalten die Fenster Eigenschaften auf Basis der in DBD-KostenKalkül IFC integrierten Bauteildatenbank (DBD-Kosten-Elemente). Diese verknüpfen in der Regel mit einem Bauteil mehrere Bauleistungen.

10 Hier nun alle Bauleistungen des Beispiels, die aufgrund der Bauteile, deren Eigenschaften und daraufhin verknüpfter Kostenelemente ermittelt wurden.

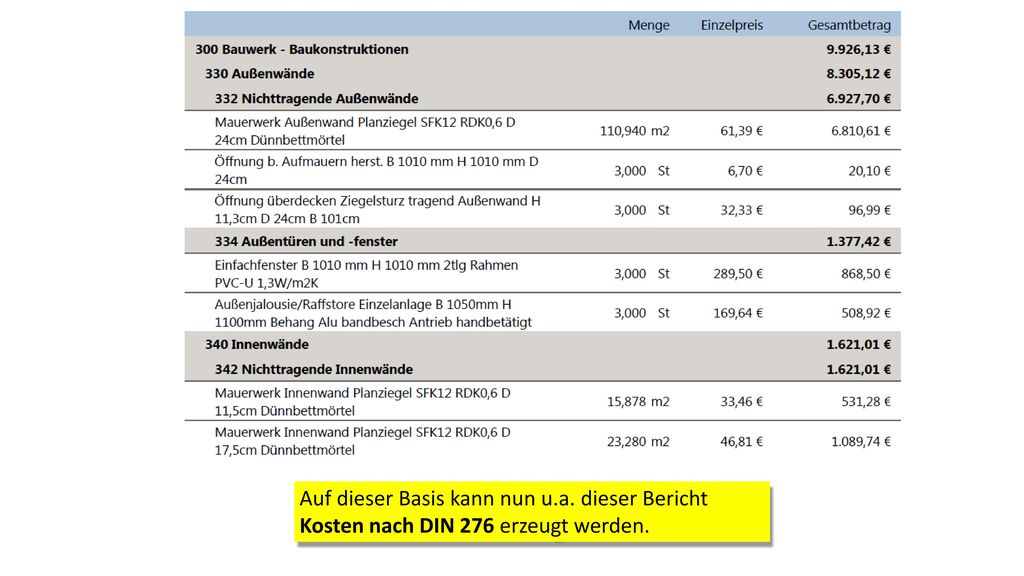

11 Auf dieser Basis kann nun u. a
Auf dieser Basis kann nun u.a. dieser Bericht Kosten nach DIN 276 erzeugt werden.

12 Nun zeigen wir Ihnen, was geschieht, wenn
es eine neue, geänderte Datei gibt, mit der die bisherige Datei aktualisiert werden soll.

13 Hier zunächst im IFC-Viewer:
Die Fenster wurden verbreitert.

14 Die GUID, eine eindeutige Identifikationsnummer
des Bauteils im Projekt vor der Änderung…

15 …und nach der Änderung – UNVERÄNDERT!
Aus Sicht des CAD Programms „logisch“, denn es handelt sich doch um das selbe Objekt. „Nur“ dass dieses nun andere Eigenschaften (hier: Abmessungen) hat. Damit haben klassische statische Verlinkungen zwischen Bauteilen und Daten keine Chance zu erkennen, dass sich etwas geändert hat.

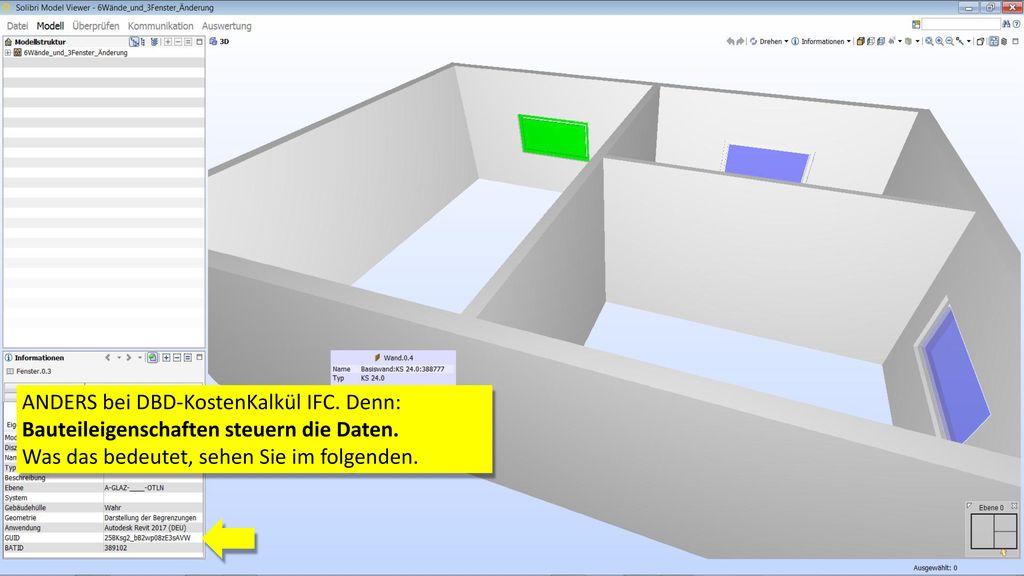

16 ANDERS bei DBD-KostenKalkül IFC. Denn:
Bauteileigenschaften steuern die Daten. Was das bedeutet, sehen Sie im folgenden.

17 Die geänderte IFC Datei wird mit dem bestehenden Projekt zusammengeführt.

18 Die geänderten Fenster sind im Viewer zu erkennen
Die geänderten Fenster sind im Viewer zu erkennen. Das ist vergleichsweise noch nichts Besonderes.

19 Besonders ist aber das, was in diesem Bericht erkennbar wird...

20 Besonders im Einzelnen:
Nicht nur die Fenster wurden automatisch geändert, sondern auch die zugehörigen Stürze in Ihrer Breite, ebenso die zugehörige Außenjalousie. Dies alles automatisch durch DBD-KostenKalkül IFC. Die Eigenschaftsänderung einer einzelnen Wand von „außen“ zu „innen“ bleibt auch nach der Aktualisierung erhalten.

21 Wir hoffen, Ihnen mit diesem kleinen Beispiel das Einzigartige an DBD-KostenKalkül IFC nahegebracht zu haben: Die Bauteileigenschaften steuern die Daten. Wo dies nicht der Fall ist, muss der Anwender selber dafür sorgen, dass alle Verknüpfungen von Bauteilen zu Daten auch nach der x-ten Änderung immer noch stimmig sind. Kein leichtes Unterfangen bei realen Projekten mit tausenden von Bauteilen!
