ÜBERPRÜFE / KONTROLLIERE DEIN WISSEN ÜBER TRANSFORMATIONEN

Präsentation zum Thema: "ÜBERPRÜFE / KONTROLLIERE DEIN WISSEN ÜBER TRANSFORMATIONEN"—  Präsentation transkript:

1 ÜBERPRÜFE / KONTROLLIERE DEIN WISSEN ÜBER TRANSFORMATIONEN

2 Auf den nun folgenden Folien siehst du links ein Bild (Foto, Bildschirmaufnahme …) von einem praktischen Objekt. Überlege dir, welche Transformation(en) du erkennen kannst. Zur Überprüfung deiner Lösung klicke mit der Maus und du siehst die Antwort mit Beschreibung. Auf geht’s …

3 Der Deckel wurde um die rote Achse gedreht.
DREHUNG Der Deckel wurde um die rote Achse gedreht. Welche Transformation wurde beim Öffnen des Deckels angewandt? Schiebung Drehung Ebenenspiegelung keine von den Genannten

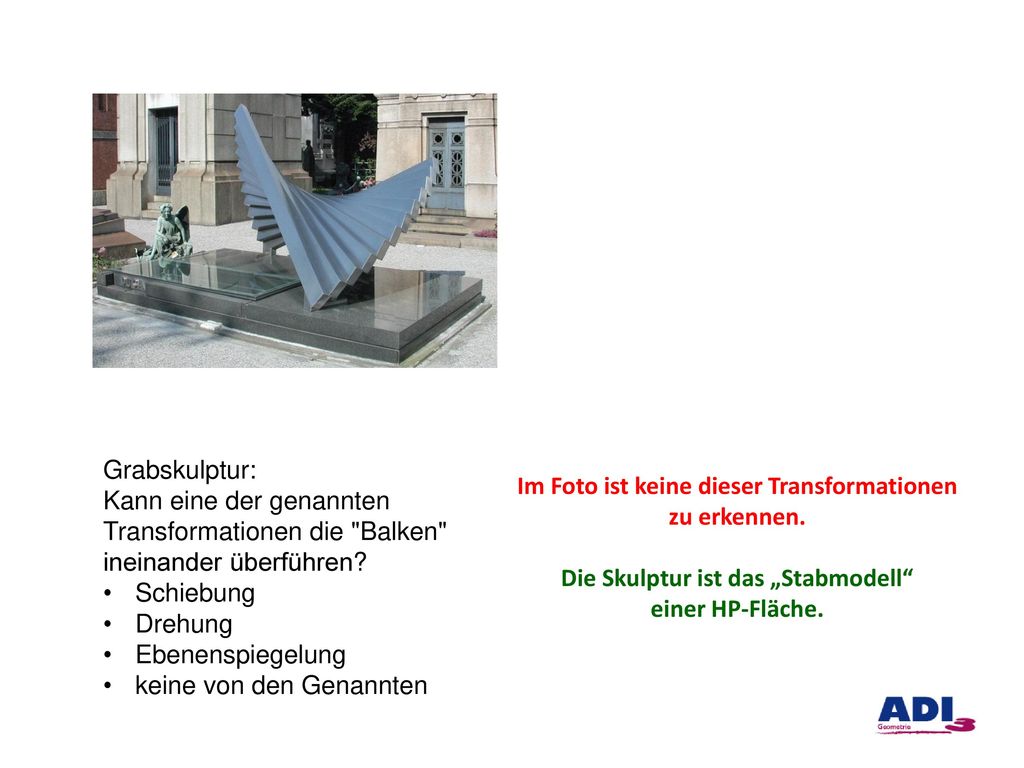

4 Grabskulptur: Kann eine der genannten Transformationen die "Balken" ineinander überführen? Schiebung Drehung Ebenenspiegelung keine von den Genannten Im Foto ist keine dieser Transformationen zu erkennen. Die Skulptur ist das „Stabmodell“ einer HP-Fläche.

5 Die Welle wird gedreht (Drehachse rot).
DREHUNG Die Welle wird gedreht (Drehachse rot). Auf dieser ist eine Schraubfläche angebracht, die das Material weitertransportiert. Hier siehst du das Foto einer Welle mit Schraubfläche. Mit welcher Transformation kann mögliches Material "transportiert" werden? Schiebung Drehung Ebenenspiegelung keine von den Genannten

6 SCHIEBUNG Die parabelförmigen gleich großen Spangen werden verschoben (Schiebepfeil rot). Mit welcher Transformation kann man die Parabelbögen ineinander überführen? Beachte die perspektivische Verzerrung! Schiebung Drehung Ebenenspiegelung keine von den Genannten

7 SCHIEBUNG, DREHUNG um 180° oder SPIEGELUNG (Die gedachte Spiegelebene ist rot angedeutet.)
Mit welcher Transformation kann das Langloch links auf die rechte Seite dupliziert werden? Schiebung Drehung Ebenenspiegelung keine von den Genannten

8 DREHUNG (mit Kopieren) Die Drehachse ist rot gezeichnet.
Im Bild siehst du das Bild vom virtuellen Modell von Castel del Monte (Apulien). Mit welcher Transformation kann man aus einem Turm möglichst elegant alle weiteren erzeugen? Schiebung Drehung Ebenenspiegelung keine von den Genannten

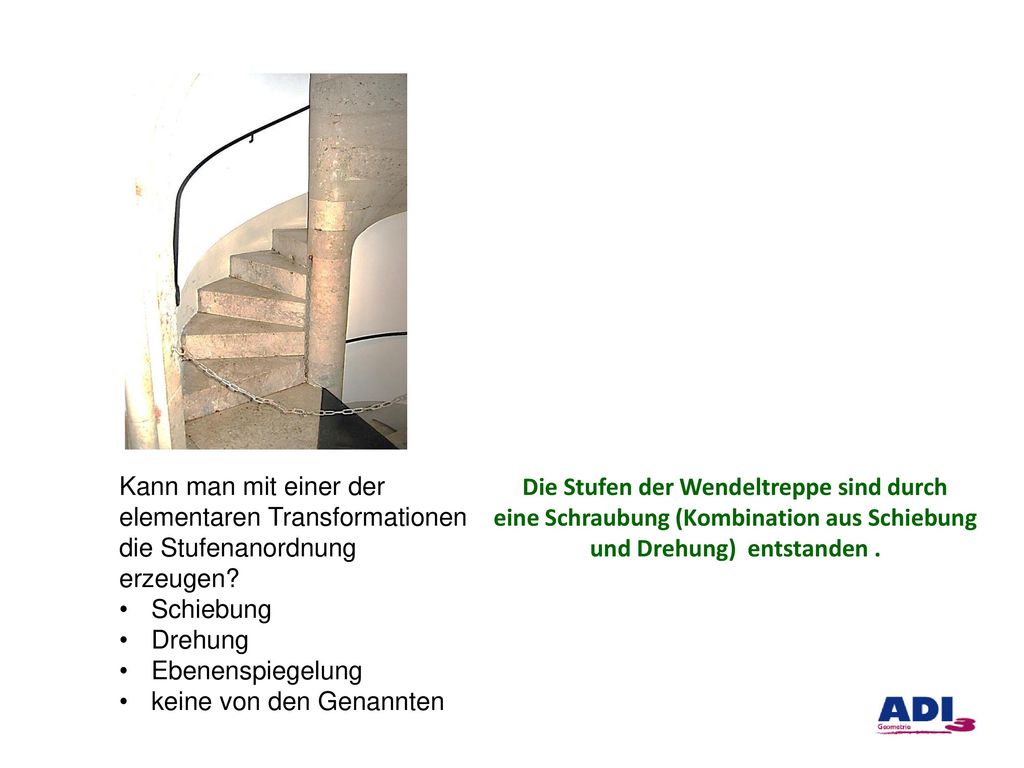

9 Kann man mit einer der elementaren Transformationen die Stufenanordnung erzeugen?
Schiebung Drehung Ebenenspiegelung keine von den Genannten Die Stufen der Wendeltreppe sind durch eine Schraubung (Kombination aus Schiebung und Drehung) entstanden .

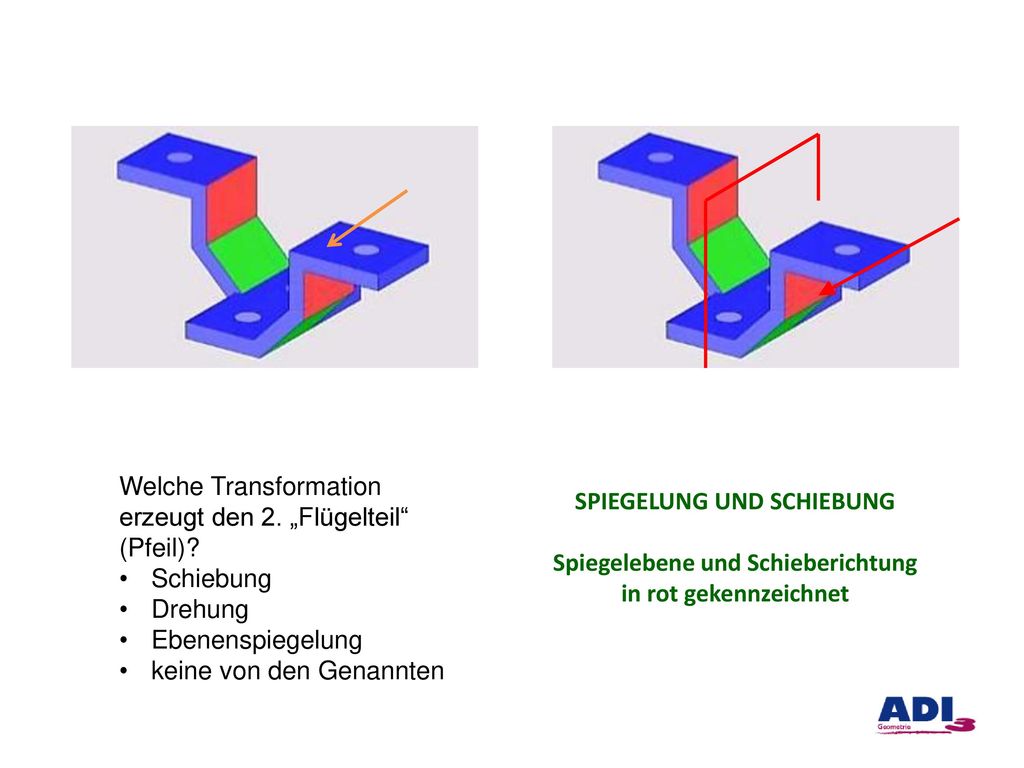

10 SPIEGELUNG UND SCHIEBUNG
Spiegelebene und Schieberichtung in rot gekennzeichnet Welche Transformation erzeugt den 2. „Flügelteil“ (Pfeil)? Schiebung Drehung Ebenenspiegelung keine von den Genannten

11 DREHUNG (mit Kopieren) Die Drehachse ist rot gezeichnet.
Mit welcher Transformation ist die Anordnung der "Stäbe" erzeugt worden? Schiebung Drehung Ebenenspiegelung keine von den Genannten

12 Die gedachte Spiegelebene ist rot angedeutet.
SPIEGELUNG Die gedachte Spiegelebene ist rot angedeutet. Welche Transformation erzeugt aus der linken Hälfte den Gesamtkörper? Schiebung Drehung Ebenenspiegelung keine von den Genannten

13 Die Tassen für die Teelichter sind durch eine Schraubbewegung in Position gebracht.
Welche Transformation erzeugt die Tassen der Teelichter? Schiebung Drehung Ebenenspiegelung Schraubung keine von den Genannten

14 SPIEGELUNG UND DREHUNG
Spiegelebene und Drehachse sind in rot angedeutet. Welche Transformationen führen die roten Teile ineinander über? Schiebung Drehung Ebenenspiegelung keine von den Genannten

15 als Kombination von Schiebung und Drehung, angewandt auf einen Kreis
Welche Transformation erzeugt den Hauptteil des Fahrradständers? Schiebung Drehung Ebenenspiegelung Kombination von Schiebung und Drehung keine von den Genannten SCHRAUBUNG als Kombination von Schiebung und Drehung, angewandt auf einen Kreis

16 SPIEGELUNG oder DREHUNG (mit Kopieren)
Kerzenhalter: Welche Transformation erzeugt den rechten Teil aus dem linken? Schiebung Drehung Ebenenspiegelung keine von den Genannten

17 SPIEGELN und/oder SCHIEBEN (mit Kopieren)
Spiegelebene und Schiebepfeil sind in rot angedeutet. Welche Transformation führt die gekennzeichneten Gebäudeteile ineinander über? Schiebung Drehung Ebenenspiegelung keine von den Genannten
