PWS 2.3 PLUS Portable Working Standard

2 Vorteile / Nutzen Zählerprüfung / Fehlermessung
Schaltungs- und Verdrahtungskontrolle via - Vektordiagramm - Drehfeld [L123 oder L132] - Leistungsquadrantenvektoren [+P+Q / -P+Q / …] Bürdenmessung von Strom- (CT) und Spannungs-Messwandler (PT) Wandlerübersetzung von Strommesswandler Wandlerübersetzung von Spannungsmesswandler (Option) Präzisionsmessgerät für Wechselgrössen [U, I, P, Q, S, φ, cosφ, f, ...] Messung von Kurvenform und Harmonischen Vorteile / Nutzen

3 Vorteile / Nutzen Robustes Gummi geschütztes Gehäuse
Betriebsspannung über den Messkreis oder direkt Datenspeicher für Messergebnisse und Kundendaten Serielle Datenschnitt- stelle (RS 232) Weite Messbereiche mit automatischer Bereichsumschaltung Automatische Erkenn- ung der Stromzangen Kleine Abmessungen und geringes Gewicht Vorteile / Nutzen

4 Vorteile / Nutzen Verdrahtungsfehler werden sofort erkannt
Vektordiagram zur Analyse der Netz- und Zählerbeding-ungen  reduzieren die finanziellen Verluste des EVU Einfache, schnelle und sichere Handhabung von Kunden-Reklamationen  verbessern die Kundenbeziehungen Elektronisch kompensierte Stromzangen für 100 A mit weiteren Zangen bis 1000 A oder LEMflex bis 3000 A können verwendet werden. Datenspeicher bis zu 500 Messungen steht zur Verfügung CALSOFT Auslessoftware ist in mehr als 5 Sprachen erhältlich Vorteile / Nutzen

5 Technische Daten 20 mV ... 300 V (Phase-Null)
1 mA A direkt angeschlossen 1 mA A über Stromzangen Messungen von allen elektrischen Parameter (inkl. Vektordiagramm) CT / PT Prüfung (Bürden, Ratio) Genauigkeit  0.1 %,  0.2 % Optionen: CALSOFT I Software Stromzangen 1000A  LEMflex© bis 3000A  LiteWire Sensors bis 2000 A und 40 kV

6 Anschlüsse Ansicht von oben
[1] Stromausgänge [5] Anschluss für Stromzangen [2] Stromeingänge [6] Impulsausgang [3] Spannungsanschlüsse [7] Impulseingang [4] Nullleiteranschluss

7 Anschlüsse Ansicht von unten
[8] Serielle Schnittstelle RS 232 C [9] Speisung ab Messkreis [10] Netzanschluss Anschlüsse Ansicht von unten

8 Optionale Stromzangen zum PWS 2.3 PLUS
Fehlerkompensierte Stromzangen bis 100 A Stromzangen bis 1000 A Flexible Stromwandler LEMflex für Messungen bis 30 / 300 / 3000 A Sensoren für Messungen an hohen Spannungspotentialen - AmpLiteWire bis 2000 A - VoltLiteWire bis 40 kV

9 Bedienungskonzept Anzeige Symbole Steuertasten   

10 Software Status Anzeigen

11 Software Hauptmenü Zählerprüfung Messung Messwandlerprüfung
Energie Messung Installation

12 Software Fehlermessung

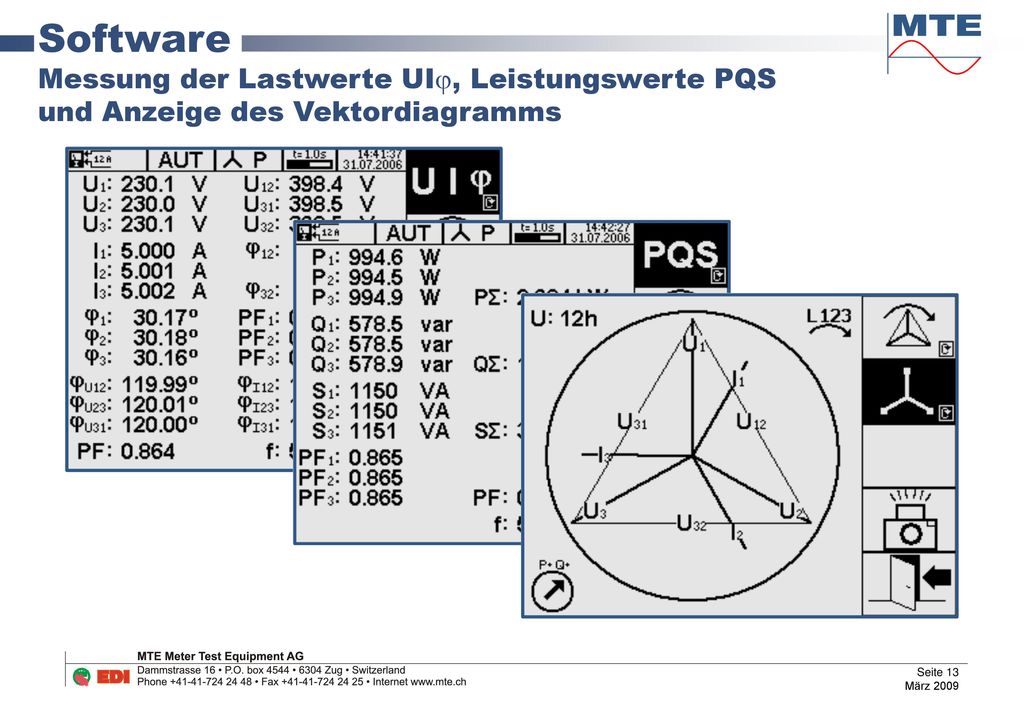

13 Software Messung der Lastwerte UI, Leistungswerte PQS und Anzeige des Vektordiagramms

14 Software Harmonischenanalyse und Kurvenformanzeige

15 Software Energiemessung, die Zählwerksprüfung
und die Prüfung von Maximumanzeigern

16 Software Bürdenmessung von Spannungs- und Stromwandler

17 Software Stromwandlerverhältnis Messung

18 Software Administrative Datensets (ADS)

19 Software Beispiele von Prüfresultaten

20 Software Beispiele von Ausdrucken

21 Windows©-Software CALSOFT Auswahl von Echtzeit Auslesung oder
Auslesen von Datensätzen aus dem Speicher des PWS 2.3 PLUS
