Port-Forwarding Der PC möchte vom Internet aus auf den http-Server zugreifen. Er sieht nur die IP-Adresse und den Port des Routers. http-Server PC Router.

Präsentation zum Thema: "Port-Forwarding Der PC möchte vom Internet aus auf den http-Server zugreifen. Er sieht nur die IP-Adresse und den Port des Routers. http-Server PC Router."—  Präsentation transkript:

1 Port-Forwarding Der PC möchte vom Internet aus auf den http-Server zugreifen. Er sieht nur die IP-Adresse und den Port des Routers. http-Server PC Router IP: :80 IP: :5000 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 5000 80 Franz Kohnle

2 Port-Forwarding Der Router setzt als Ziel-IP die IP-Adresse und als Zielport den Port des http-Servers ein. http-Server PC Router IP: :80 IP: :5000 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 5000 80 Franz Kohnle

3 Der Router leitet das Paket an den http-Server weiter
Port-Forwarding Der Router leitet das Paket an den http-Server weiter http-Server PC Router IP: :80 IP: :5000 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 5000 80 Franz Kohnle

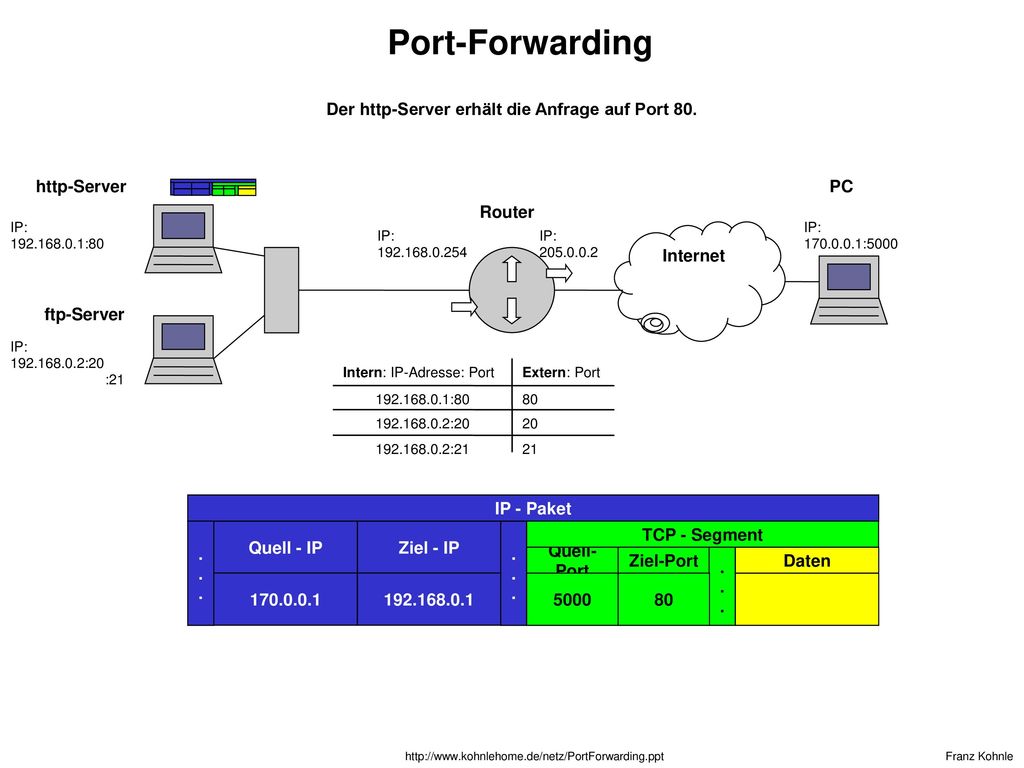

4 Der http-Server erhält die Anfrage auf Port 80.
Port-Forwarding Der http-Server erhält die Anfrage auf Port 80. http-Server PC Router IP: :80 IP: :5000 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 5000 80 Franz Kohnle

5 Der http-Server schickt die Antwort zurück an den PC.
Port-Forwarding Der http-Server schickt die Antwort zurück an den PC. http-Server PC Router IP: :80 IP: :5000 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 80 5000 Franz Kohnle

6 Der Router tauscht Quell-IP und Quell-Port aus
Port-Forwarding Der Router tauscht Quell-IP und Quell-Port aus http-Server PC Router IP: :80 IP: :5000 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 80 5000 Franz Kohnle

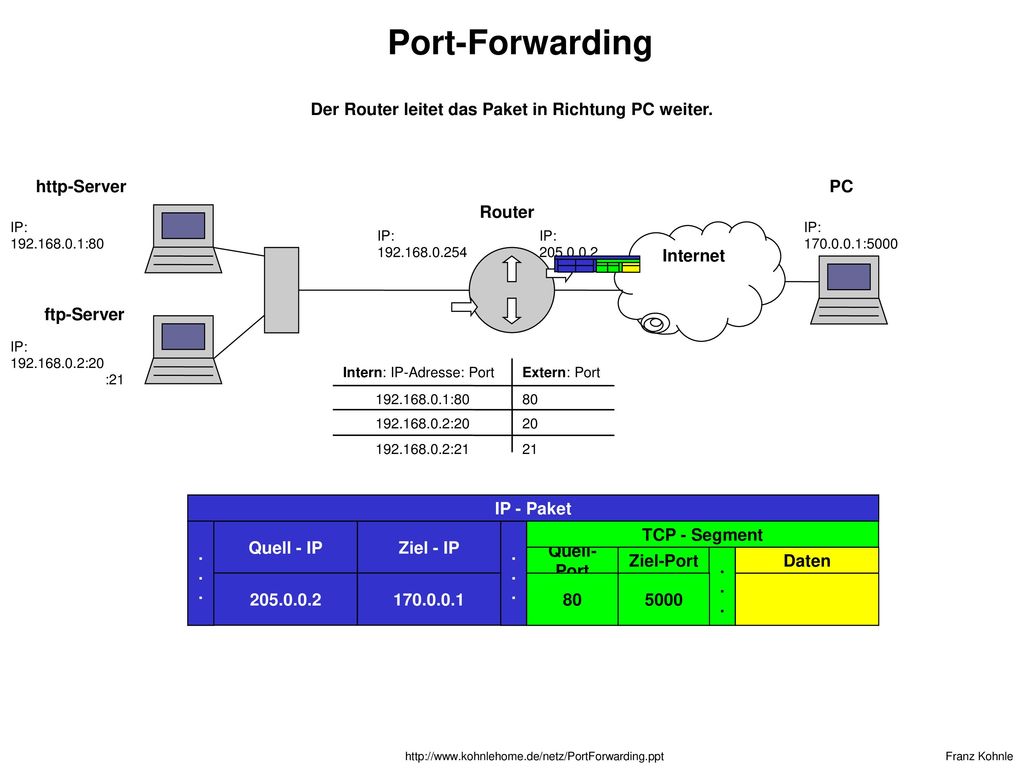

7 Der Router leitet das Paket in Richtung PC weiter.
Port-Forwarding Der Router leitet das Paket in Richtung PC weiter. http-Server PC Router IP: :80 IP: :5000 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 80 5000 Franz Kohnle

8 Der PC erhält die Antwort vom http-Server.
Port-Forwarding Der PC erhält die Antwort vom http-Server. http-Server PC Router IP: :80 IP: :5000 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 80 5000 Franz Kohnle

9 Port-Forwarding Der PC möchte vom Internet aus auf den ftp-Server zugreifen. Er sieht nur die IP-Adresse und die Ports des Routers. http-Server PC Router IP: :80 IP: :5001 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 5001 21 Franz Kohnle

10 Port-Forwarding Der Router setzt als Ziel-IP die IP-Adresse und als Zielport den Port des ftp-Servers ein. http-Server PC Router IP: :80 IP: :5001 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 5001 21 Franz Kohnle

11 Der Router leitet das Paket an den ftp-Server weiter
Port-Forwarding Der Router leitet das Paket an den ftp-Server weiter http-Server PC Router IP: :80 IP: :5001 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 5001 21 Franz Kohnle

12 Der ftp-Server erhält die Anfrage auf Port 21.
Port-Forwarding Der ftp-Server erhält die Anfrage auf Port 21. http-Server PC Router IP: :80 IP: :5001 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 5001 21 Franz Kohnle

13 Der ftp-Server schickt die Antwort zurück an den PC.
Port-Forwarding Der ftp-Server schickt die Antwort zurück an den PC. http-Server PC Router IP: :80 IP: :5001 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 21 5001 Franz Kohnle

14 Der Router tauscht Quell-IP und Quell-Port aus
Port-Forwarding Der Router tauscht Quell-IP und Quell-Port aus http-Server PC Router IP: :80 IP: :5001 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 21 5001 Franz Kohnle

15 Der Router leitet das Paket in Richtung PC weiter.
Port-Forwarding Der Router leitet das Paket in Richtung PC weiter. http-Server PC Router IP: :80 IP: :5001 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 21 5001 Franz Kohnle

16 Der PC erhält die Antwort vom ftp-Server.
Port-Forwarding Der PC erhält die Antwort vom ftp-Server. http-Server PC Router IP: :80 IP: :5001 IP: IP: Internet ftp-Server IP: :20 :21 80 :80 Extern: Port Intern: IP-Adresse: Port :20 20 :21 21 ... Ziel - IP Quell - IP IP - Paket Daten Quell-Port Ziel-Port TCP - Segment 21 5001 Franz Kohnle
