Vom Baum zum Auto – ein Beispiel moderner Konstruktionsbionik

Präsentation zum Thema: "Vom Baum zum Auto – ein Beispiel moderner Konstruktionsbionik"—  Präsentation transkript:

1 Vom Baum zum Auto – ein Beispiel moderner Konstruktionsbionik
Valentin Rupp, Saskia Roll, Kooperationsphase Hector Seminar HD 09, Technoseum Mannheim

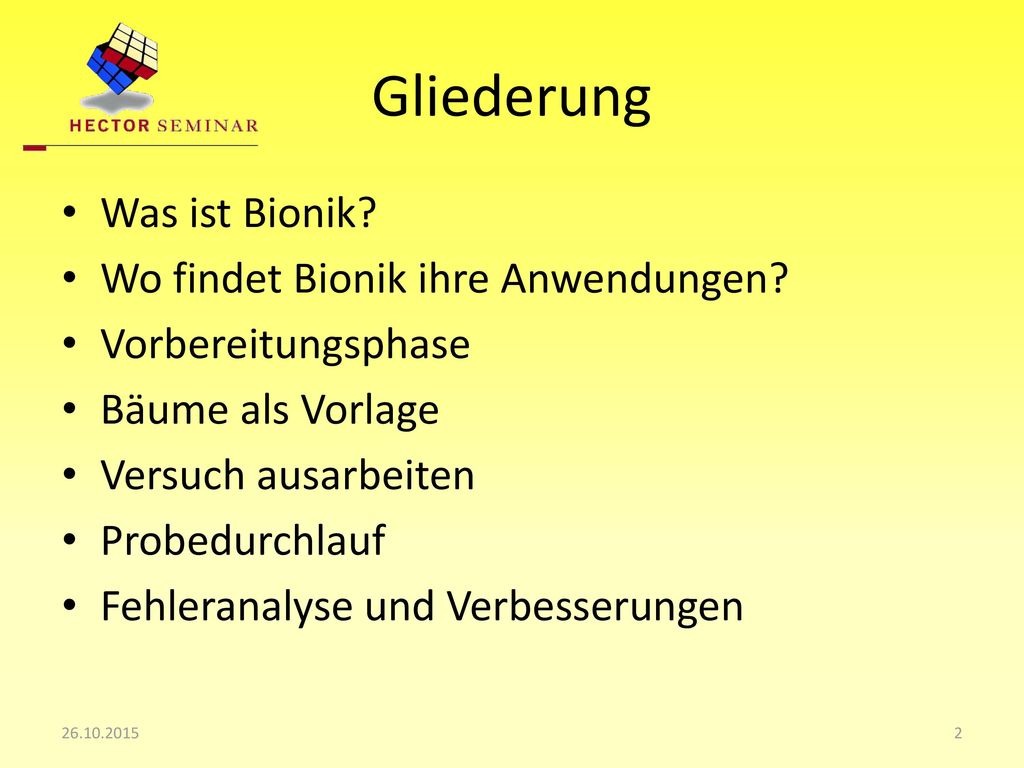

2 Gliederung Was ist Bionik? Wo findet Bionik ihre Anwendungen?
Vorbereitungsphase Bäume als Vorlage Versuch ausarbeiten Probedurchlauf Fehleranalyse und Verbesserungen

3 Was ist Bionik? Bionik verbindet in interdisziplinärer Zusammenarbeit Biologie und Technik mit dem Ziel, durch Abstraktion, Übertragung und Anwendung von Erkenntnissen, die an biologischen Vorbildern gewonnen werden, technische Fragestellungen zu lösen.

4 Wo findet Bionik ihre Anwendungen?
Fallschirm, Flugzeuge, Stacheldraht, schmutzfreie Fasssade

5

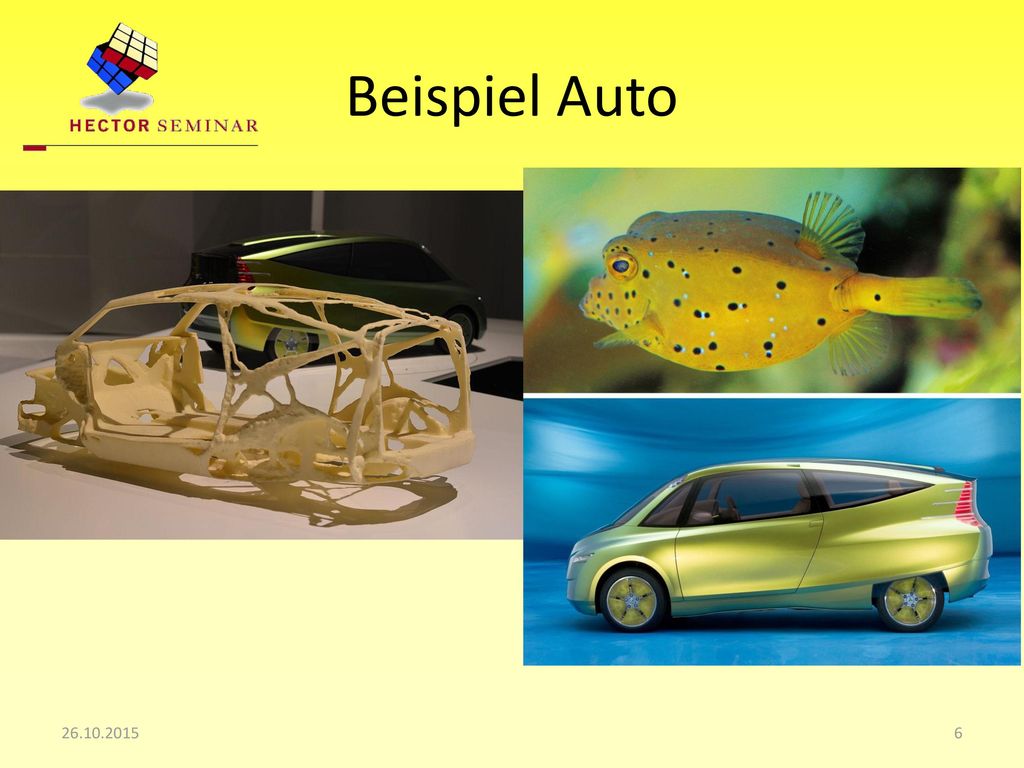

6 Beispiel Auto

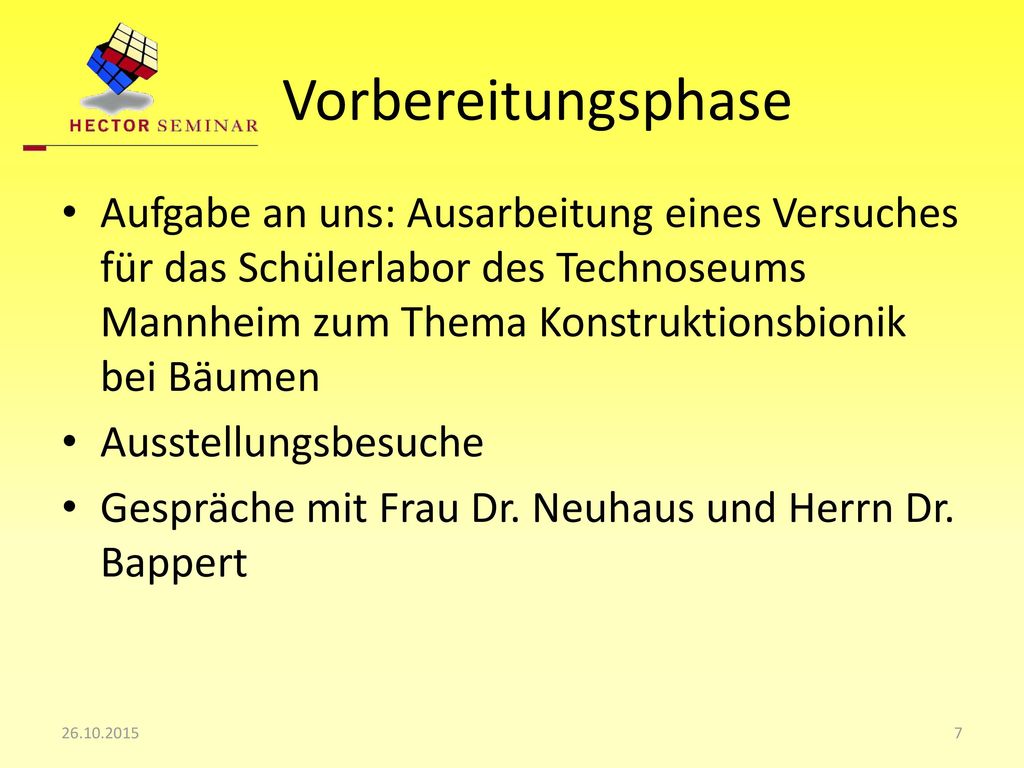

7 Vorbereitungsphase Aufgabe an uns: Ausarbeitung eines Versuches für das Schülerlabor des Technoseums Mannheim zum Thema Konstruktionsbionik bei Bäumen Ausstellungsbesuche Gespräche mit Frau Dr. Neuhaus und Herrn Dr. Bappert

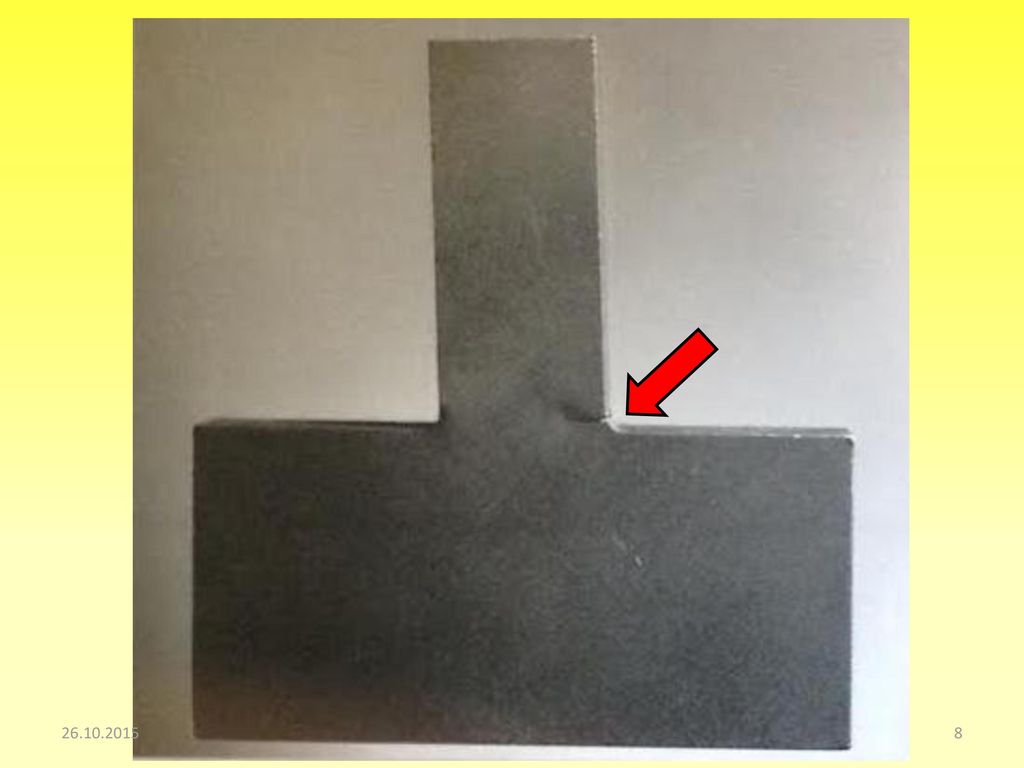

8

9 Bäume als Vorlage

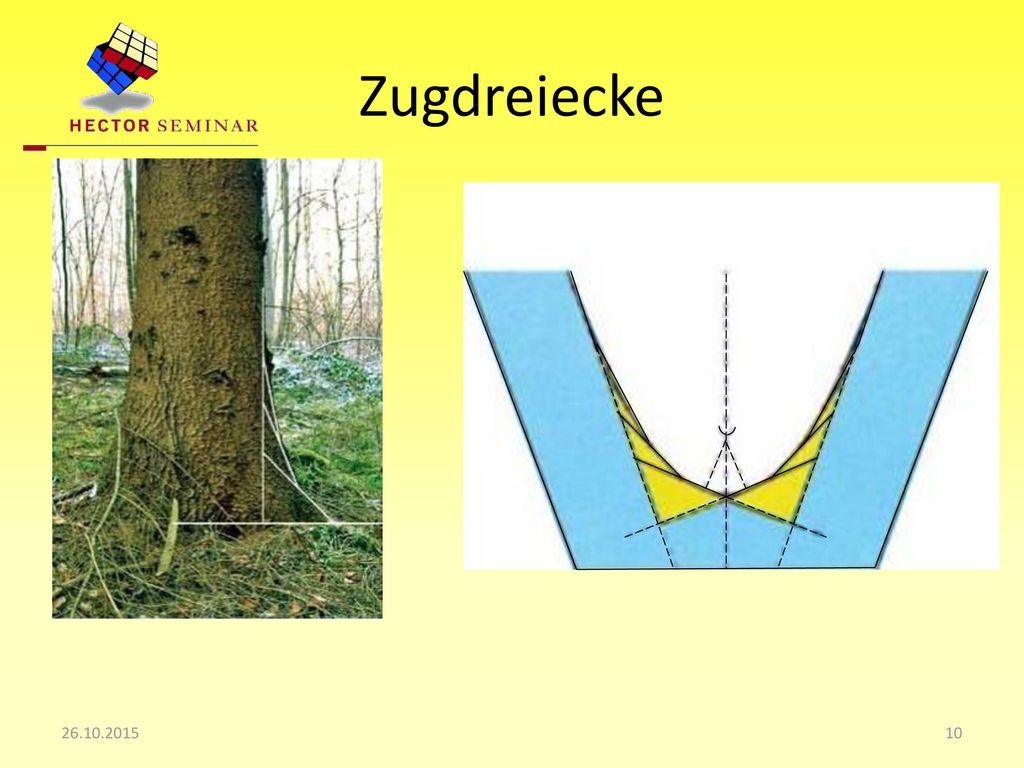

10 Zugdreiecke

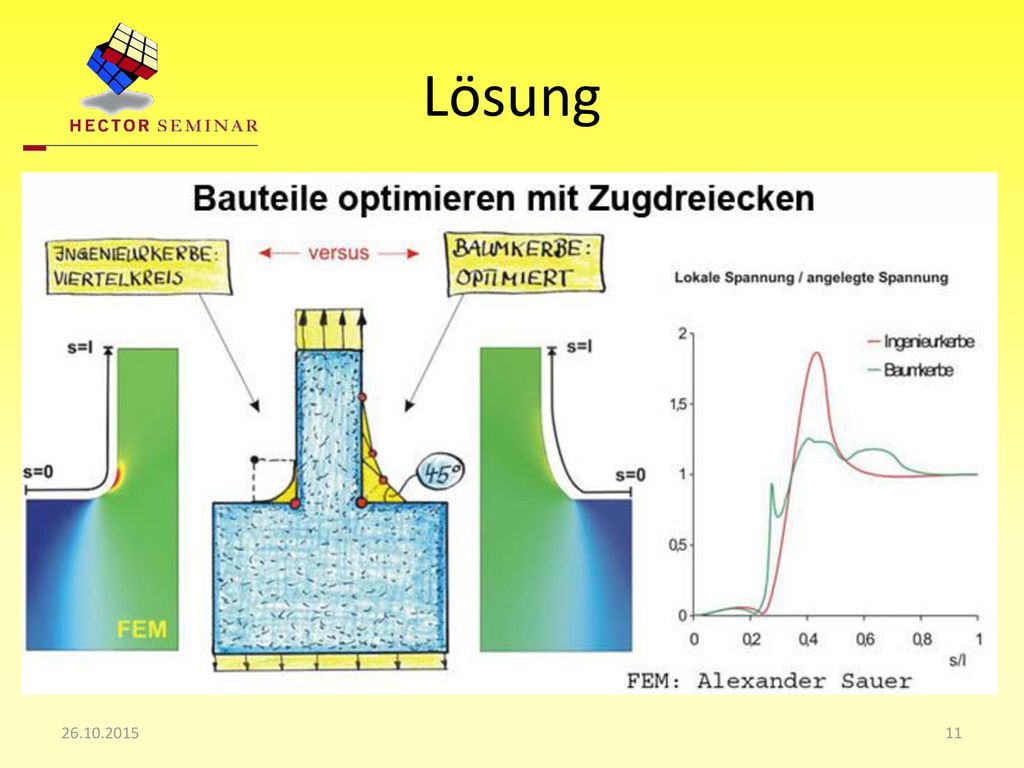

11 Lösung

12 Versuch ausarbeiten Eigene Versuchsreihe durchführen

13 Ergebnis der Versuchsreihen

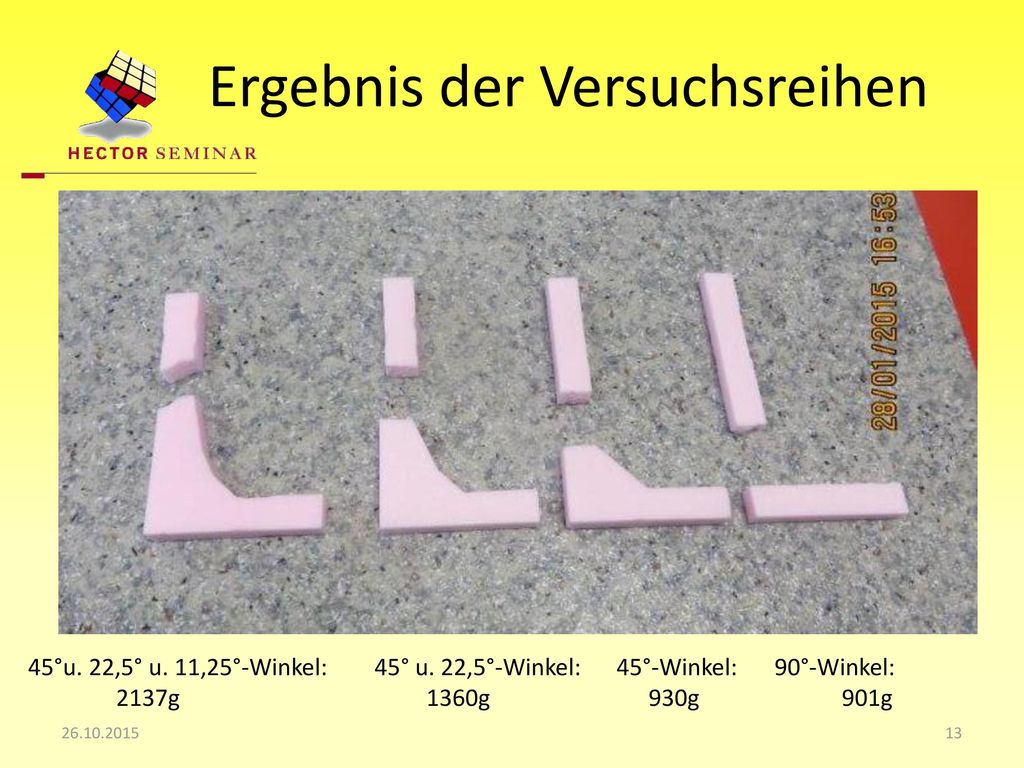

45°u. 22,5° u. 11,25°-Winkel: ° u. 22,5°-Winkel: °-Winkel: °-Winkel: 2137g g g 901g

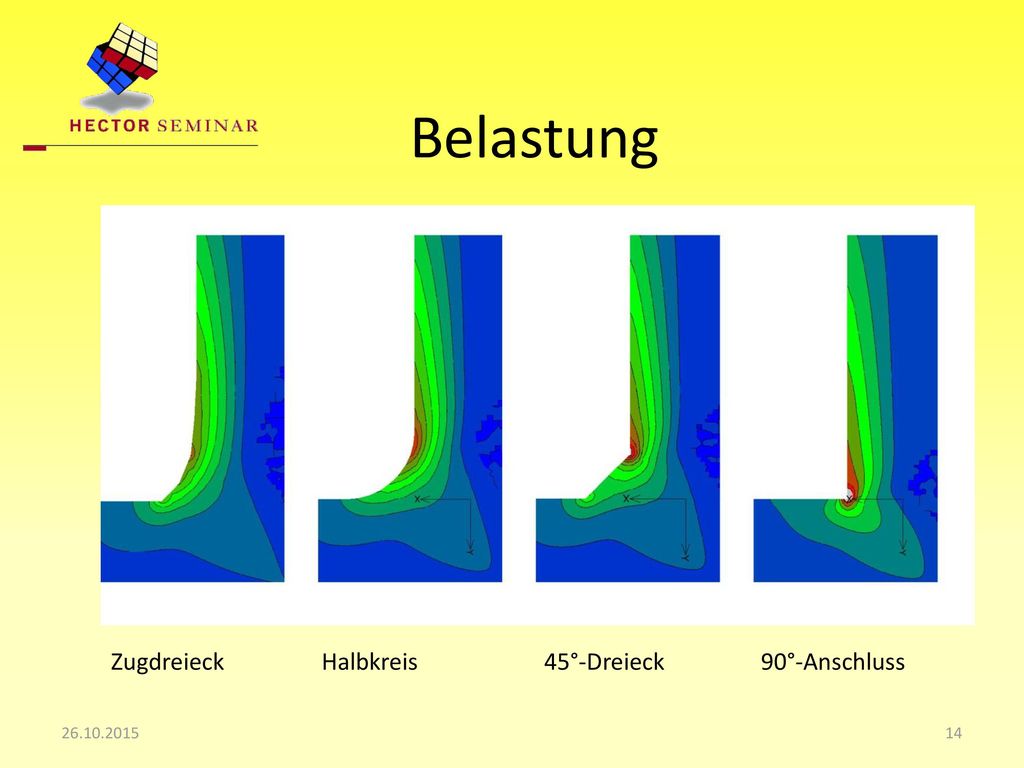

14 Belastung Zugdreieck Halbkreis °-Dreieck °-Anschluss

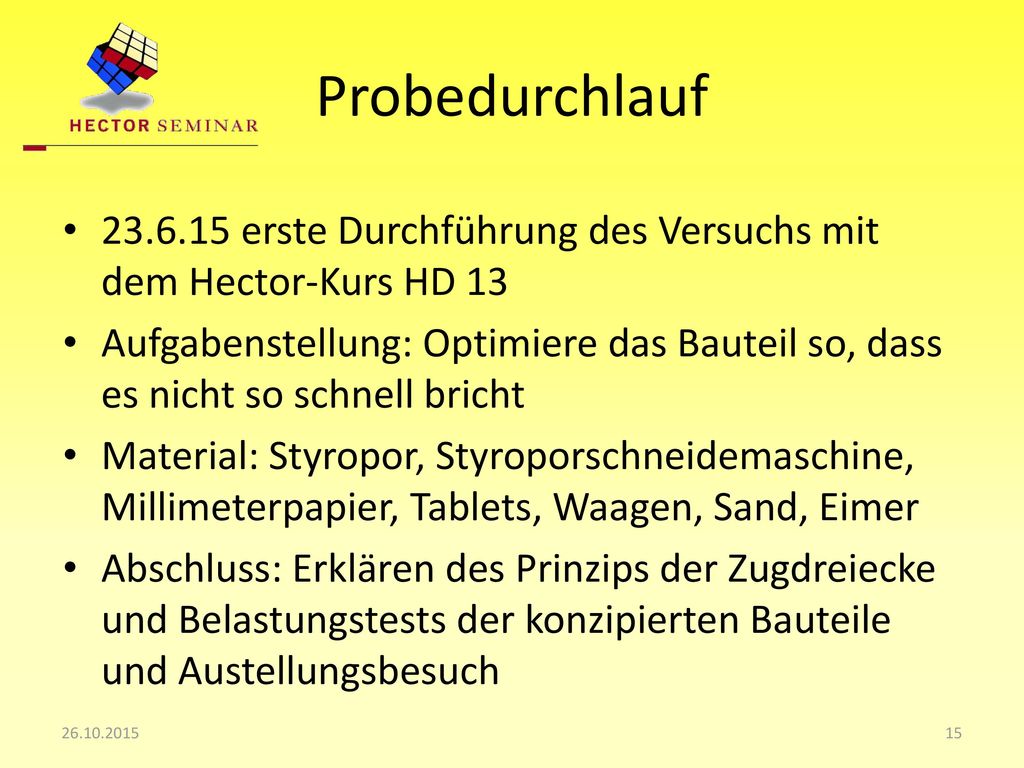

15 Probedurchlauf erste Durchführung des Versuchs mit dem Hector-Kurs HD 13 Aufgabenstellung: Optimiere das Bauteil so, dass es nicht so schnell bricht Material: Styropor, Styroporschneidemaschine, Millimeterpapier, Tablets, Waagen, Sand, Eimer Abschluss: Erklären des Prinzips der Zugdreiecke und Belastungstests der konzipierten Bauteile und Austellungsbesuch

16

17 Fehleranalyse und Verbesserung

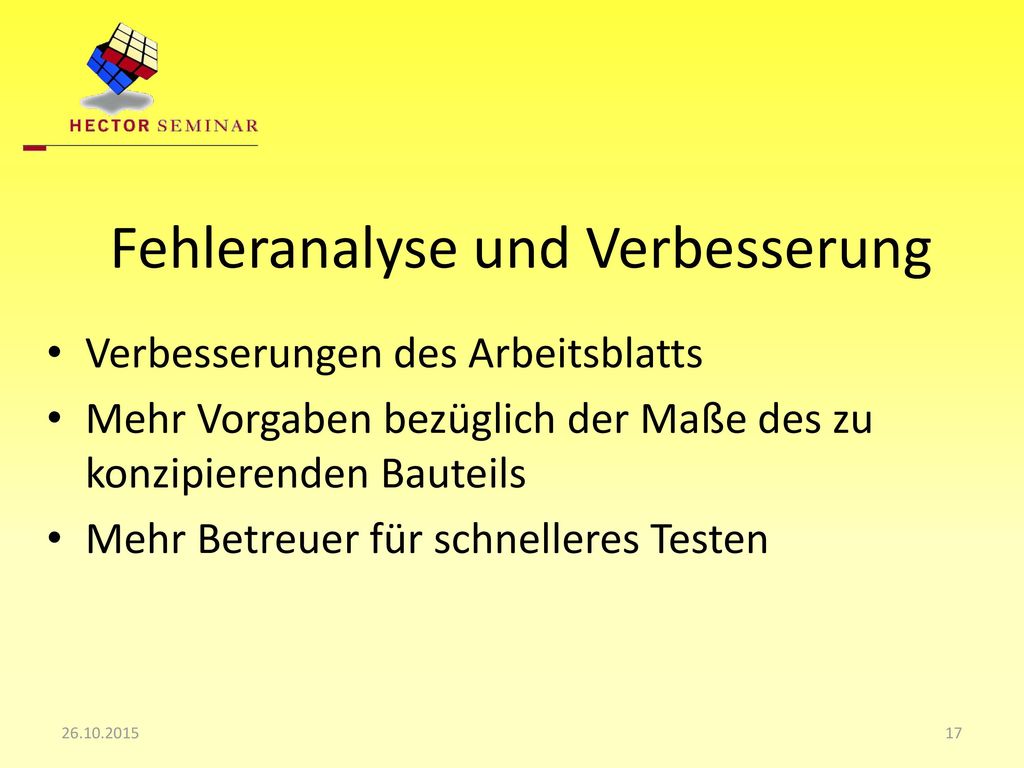

Verbesserungen des Arbeitsblatts Mehr Vorgaben bezüglich der Maße des zu konzipierenden Bauteils Mehr Betreuer für schnelleres Testen

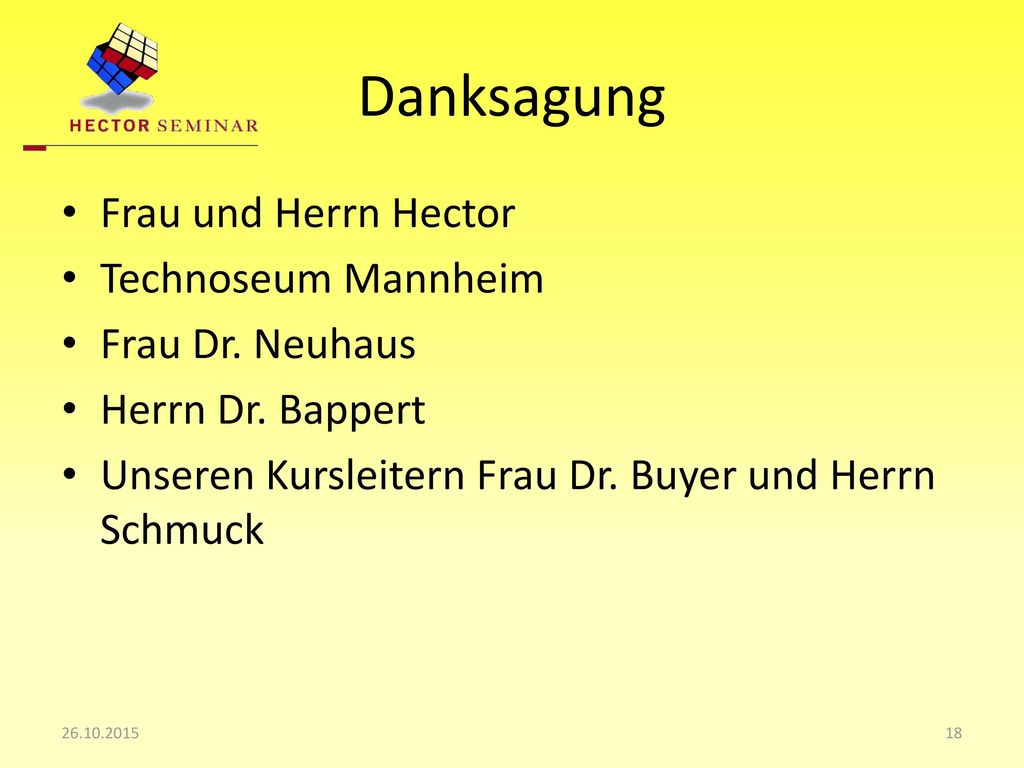

18 Danksagung Frau und Herrn Hector Technoseum Mannheim Frau Dr. Neuhaus
Herrn Dr. Bappert Unseren Kursleitern Frau Dr. Buyer und Herrn Schmuck

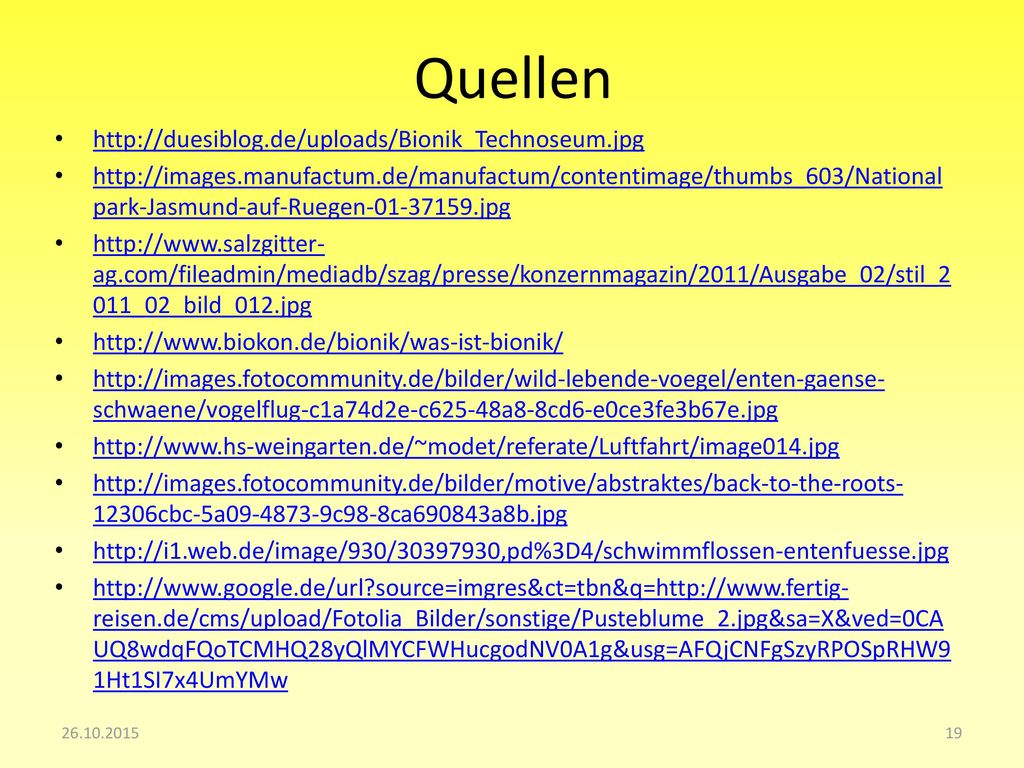

19 Quellen http://duesiblog.de/uploads/Bionik_Technoseum.jpg

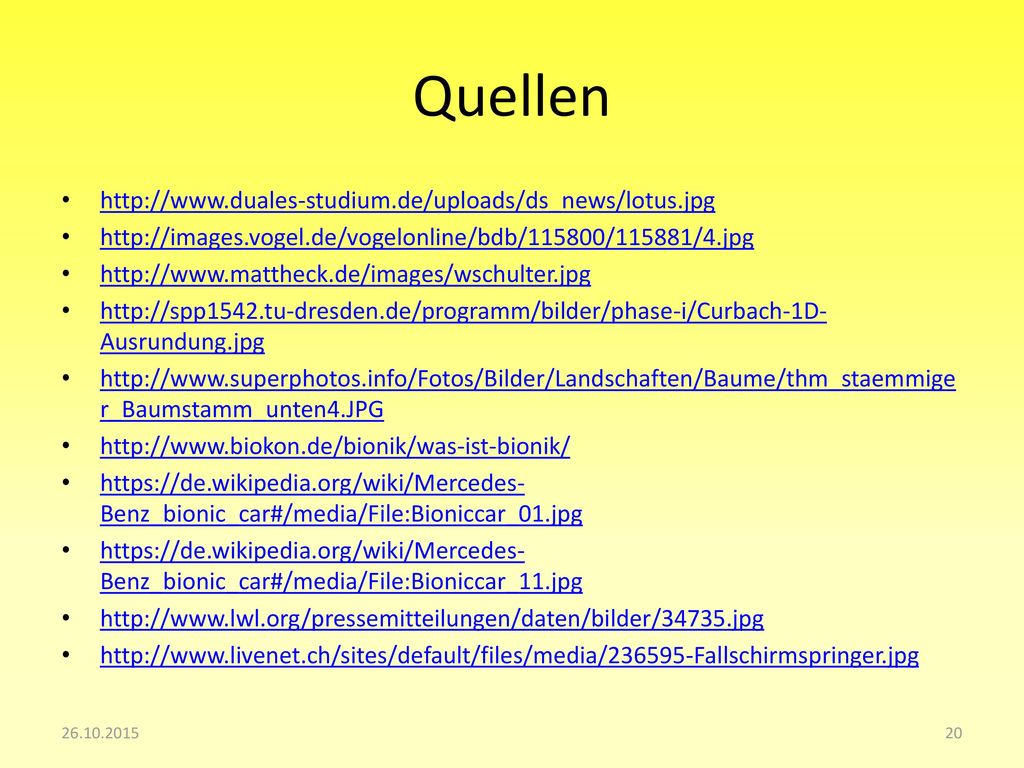

20 Quellen http://www.duales-studium.de/uploads/ds_news/lotus.jpg
