1 Auswirkungen Minergie A Vergleich alt/neu Konsequenzen
Dr. Monika Hall Institut Energie am Bau Fachhochschule Nordwestschweiz CH Muttenz energie-cluster IG PEG, , M. Hall, FHNW

2 Definition Eigenverbrauch Menge an PV-Ertrag, die gleichzeitig im Gebäude verwendet wird Eigendeckungsrate EDR (Autarkiegrad) Verhältnis von Eigenverbrauch zu Gesamtenergiebedarf Eigenverbrauchsrate EVR Verhältnis von Eigenverbrauch zum gesamten PV-Ertrag energie-cluster IG PEG, , M. Hall, FHNW

3 Bilanzierungsgzeitraum und -schritt
Eigendeckungsrate Anteil Bedarf der durch PV-Ertrag gedeckt wird Eigenverbrauchsrate Anteil PV-Ertrag der vom Gesamtertrag genutzt wird energie-cluster IG PEG, , M. Hall, FHNW

4 ? Symmetrische und aysmmetrische Gewichtung PV-Anlage
(Export) (Bezug) PV-Anlage physikalische kWh Netzinteraktion Anreiz zu Eigenverbrauch ? Nullenergie, 7.1 kWp Export = Bezug ausgeglichen gering EFH, 200 m2 EBF, Wärmepumpe (Erdsonde), Bedarf 6’700 kWh/a, Bilanz auf Stundenwerten, Gewichtung SIA 380:2015 energie-cluster IG PEG, , M. Hall, FHNW

5 Symmetrische und aysmmetrische Gewichtung
(Export) (Bezug) (Export) (Bezug) (Export) (Bezug) PV-Anlage physikalische kWh Netzinteraktion Anreiz zu Eigenverbrauch Nullenergie, 7.1 kWp Export = Bezug ausgeglichen gering Nullenergie, 12.3 kWp Export >> Bezug hoch steigt Nullenergie, 1.2 kWp Export << Bezug einseitig gering EFH, 200 m2 EBF, Wärmepumpe (Erdsonde), Bedarf 6’700 kWh/a, Bilanz auf Stundenwerten, Gewichtung SIA 380:2015 energie-cluster IG PEG, , M. Hall, FHNW

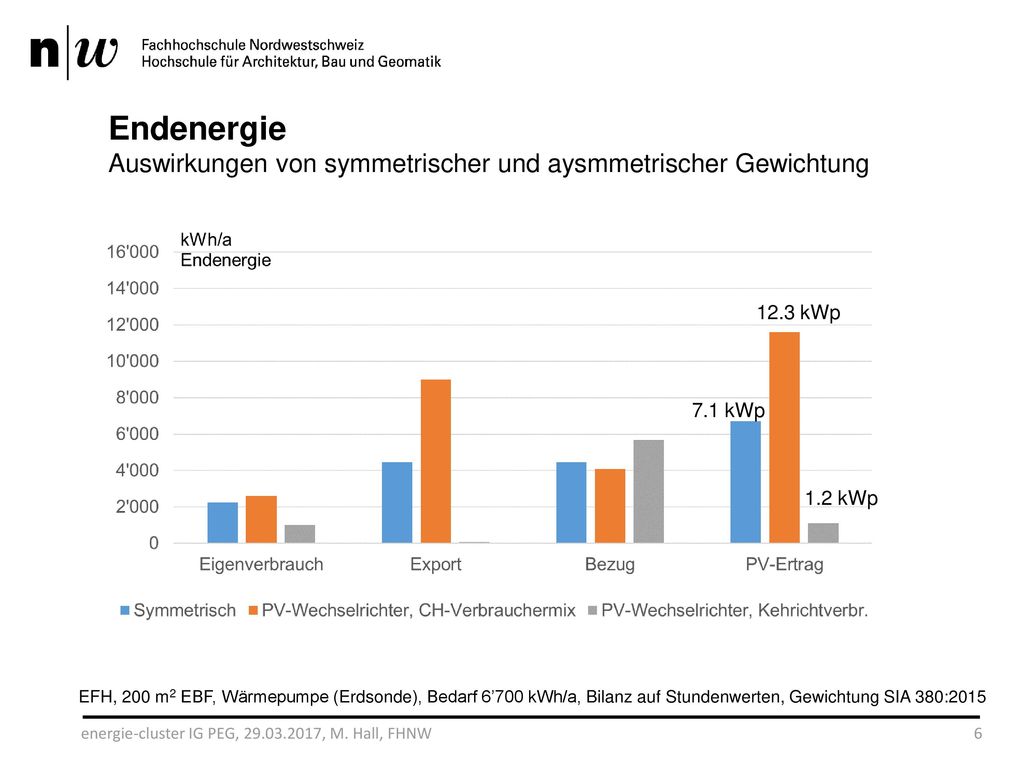

6 Endenergie Auswirkungen von symmetrischer und aysmmetrischer Gewichtung 12.3 kWp 7.1 kWp 1.2 kWp EFH, 200 m2 EBF, Wärmepumpe (Erdsonde), Bedarf 6’700 kWh/a, Bilanz auf Stundenwerten, Gewichtung SIA 380:2015 energie-cluster IG PEG, , M. Hall, FHNW

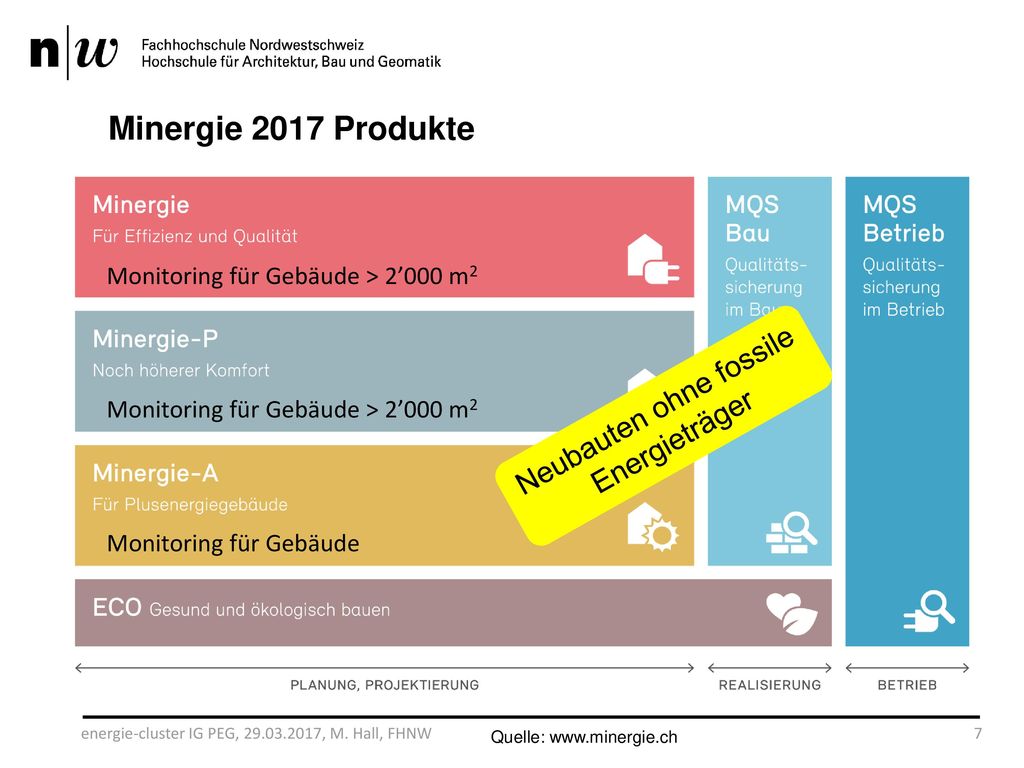

7 Neubauten ohne fossile Energieträger
Minergie 2017 Produkte Monitoring für Gebäude > 2’000 m2 Neubauten ohne fossile Energieträger Monitoring für Gebäude > 2’000 m2 Monitoring für Gebäude energie-cluster IG PEG, , M. Hall, FHNW Quelle:

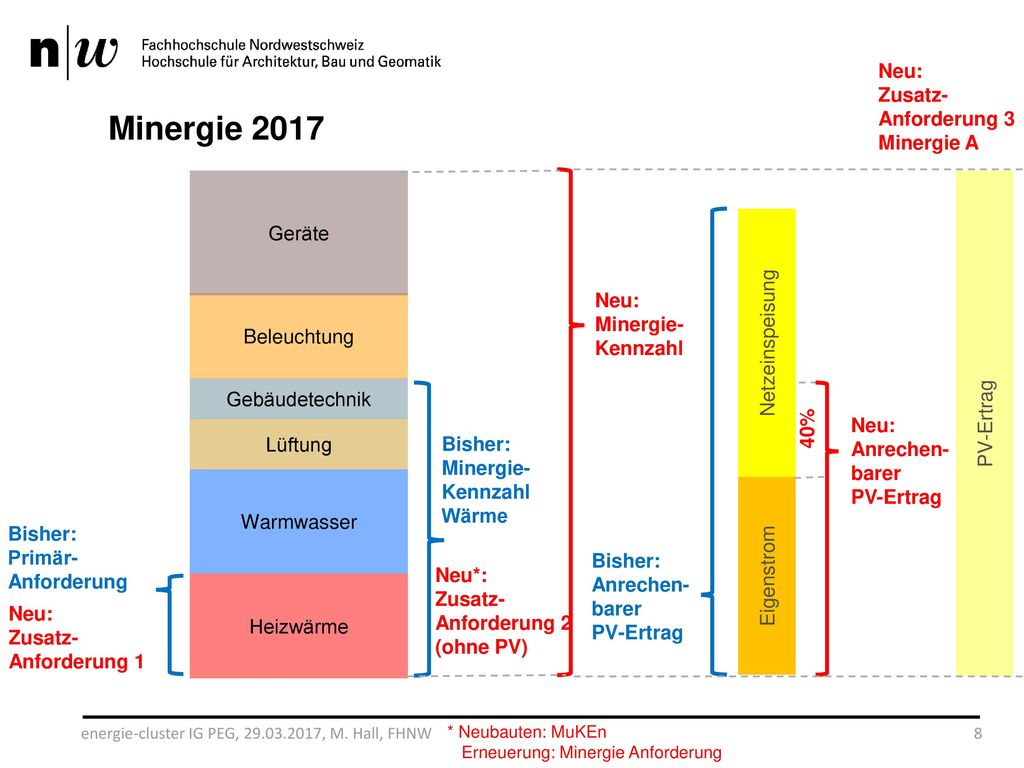

8 Minergie 2017 Neu: Zusatz- Anforderung 3 Minergie A Geräte Neu:
Kennzahl Beleuchtung Netzeinspeisung Gebäudetechnik PV-Ertrag 40% Neu: Anrechen- barer PV-Ertrag Lüftung Bisher: Minergie- Kennzahl Wärme Warmwasser Bisher: Primär- Anforderung Bisher: Anrechen- barer PV-Ertrag Eigenstrom Neu*: Zusatz- Anforderung 2 (ohne PV) Heizwärme Neu: Zusatz- Anforderung 1 * Neubauten: MuKEn Erneuerung: Minergie Anforderung energie-cluster IG PEG, , M. Hall, FHNW

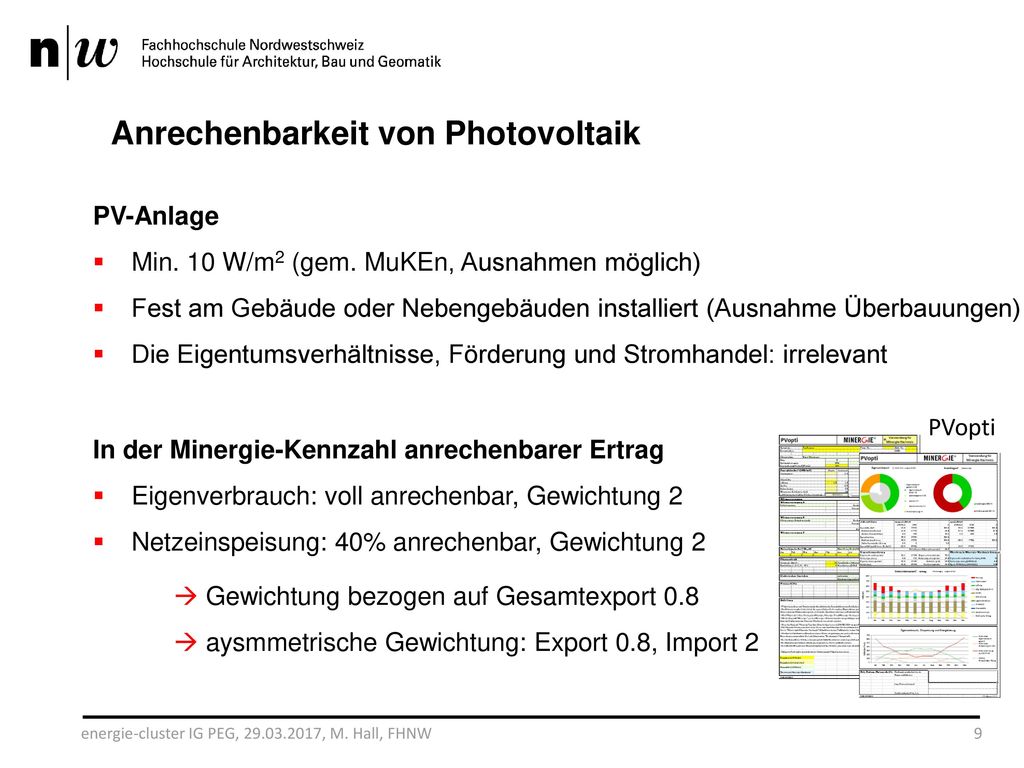

9 Anrechenbarkeit von Photovoltaik
PV-Anlage Min. 10 W/m2 (gem. MuKEn, Ausnahmen möglich) Fest am Gebäude oder Nebengebäuden installiert (Ausnahme Überbauungen) Die Eigentumsverhältnisse, Förderung und Stromhandel: irrelevant PVopti In der Minergie-Kennzahl anrechenbarer Ertrag Eigenverbrauch: voll anrechenbar, Gewichtung 2 Netzeinspeisung: 40% anrechenbar, Gewichtung 2  Gewichtung bezogen auf Gesamtexport 0.8  aysmmetrische Gewichtung: Export 0.8, Import 2 energie-cluster IG PEG, , M. Hall, FHNW

10 Minergie-A 2017 EFH, 200 m2 EBF, Wärmepumpe (Erdsonde), Bedarf 6’700 kWh/a, Bilanz auf Stundenwerten, Gewichtung EnDK energie-cluster IG PEG, , M. Hall, FHNW

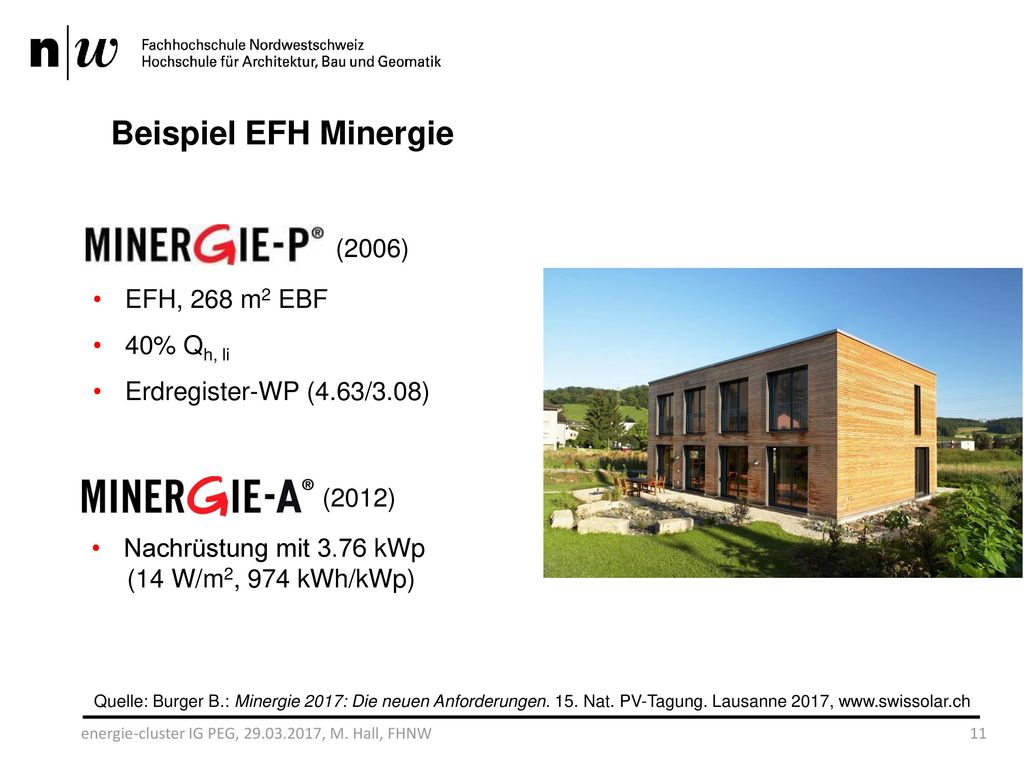

11 Beispiel EFH Minergie (2006) EFH, 268 m2 EBF 40% Qh, li
Erdregister-WP (4.63/3.08) (2012) Nachrüstung mit 3.76 kWp (14 W/m2, 974 kWh/kWp) Quelle: Burger B.: Minergie 2017: Die neuen Anforderungen. 15. Nat. PV-Tagung. Lausanne 2017, energie-cluster IG PEG, , M. Hall, FHNW

12    (2017) (2012) Minergie-A 2012 und 2017 im Vergleich
energie-cluster IG PEG, , M. Hall, FHNW Quelle: Burger B.: Minergie 2017: Die neuen Anforderungen. 15. Nat. PV-Tagung. Lausanne 2017,

13 Messung vs. Rechnung Eigenverbrauchsrate Messdaten 40 %
Verbrauch 6‘251 kWh/a PV-Ertrag 3‘769 kWh/a 40 % Netzeinspeisung 60 % Rechnung + PVopti Bedarf 6‘777 kWh/a PV-Ertrag 3‘735 kWh/a 36 % 64 % Messwerte + PVopti Verbrauch 6‘251 kWh/a PV-Ertrag 3‘769 kWh/a 37 % 63 % Optimierung + PVopti Wärmeerzeuger am Tag Lastmanagement Haushalt 49 % 51 % energie-cluster IG PEG, , M. Hall, FHNW Quelle: Burger B.: Minergie 2017: Die neuen Anforderungen. 15. Nat. PV-Tagung. Lausanne 2017,

14 Fazit Eigenverbrauch im Stundenschritt berechnen
Symmetrische und asymmetrische Gewichtungsfaktoren haben einen grossen Einfluss auf die Energiebilanz und damit auf die Auslegung von PV-Anlagen Minergie 2017 Minergie-Kennzahl: Gesamtbilanz PV-Anrechenbarkeit  asymmetrische Gewichtung Minergie-A: Null- bzw. Plusenergiegebäude energie-cluster IG PEG, , M. Hall, FHNW
