1 ARUTEL 3.1 Alarm- und Konferenzsystem für den Einsatz
in militärischen und behördlichen Anwendungsszenarien

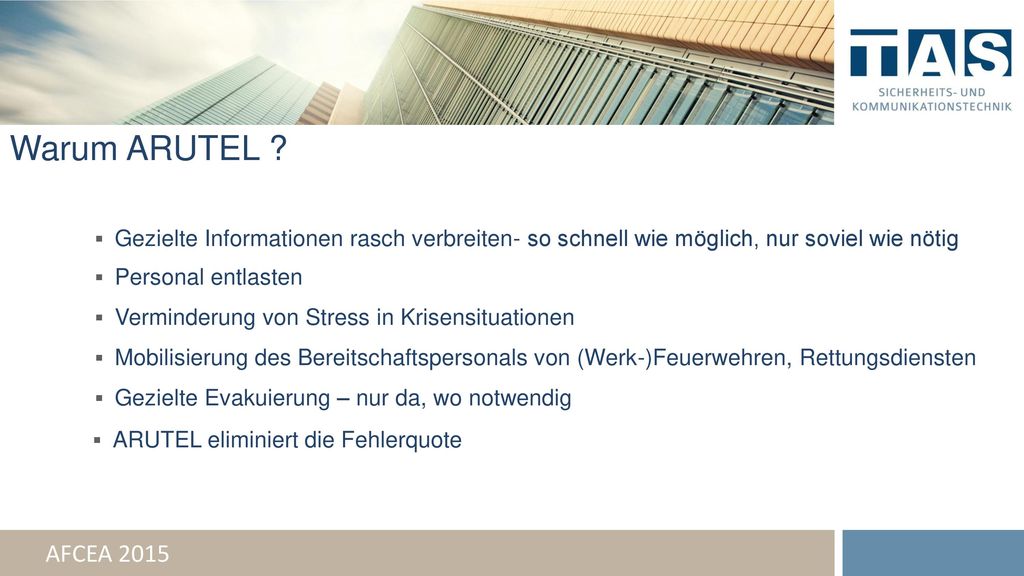

2 Warum ARUTEL ? Gezielte Informationen rasch verbreiten- so schnell wie möglich, nur soviel wie nötig Personal entlasten Verminderung von Stress in Krisensituationen Mobilisierung des Bereitschaftspersonals von (Werk-)Feuerwehren, Rettungsdiensten Gezielte Evakuierung – nur da, wo notwendig ARUTEL eliminiert die Fehlerquote

3 Integration ARUTEL in jegliche Telefonanlage
Amtsanschluss S2M / S0 (Q-Sig, DSS1, u.a..) VoIP(SIP) Ihre Tk-Anlage 30 SIP Sprachkanäle 1 x VoIP 30 ISDN Sprachkanäle 1 x S2M Einfach erweiterbar auf 60 / 90 / 120 Kanäle 8 ISDN Sprachkanäle 4 x S0

4 Alarm-Szenario Rufnummern- Pläne
z.B. Alarmierung von 500 Anschlüssen in ca. 3 Min. bei S2M Alle Teilnehmer, interne und externe werden alarmiert Alarmierungstext für alle Teilnehmer von Anfang an Alarmgruppe Y: „bitte begeben Sie sich...“ Anwahl von Alternativ-Rufnummern bei Nicht-Erreichen Alarmgruppe X: „Achtung Unfall in Sektor A ...“ Amtsanschluss Alarmgruppe Z: „bitte folgen Sie den Anweisungen...“ Zugriff per Web: Alarm-Szenario Rufnummern- Pläne

5 Möglichkeiten zur Alarmauslösung
Auslösung auch von in- und extern per Kurzwahl und PIN Notruftaste Alarmgruppe X: „Achtung Unfall in Sektor A ...“ Alarmgruppe Y: „bitte begeben Sie sich...“ Alarmgruppe Z: „bitte folgen Sie den Anweisungen...“ Amtsanschluss

6 Möglichkeiten zur Alarmauslösung
Auslösung per integrierter Web-Oberfläche Intranet / Internet Timer ARUTEL 3.1 Auslösung mit Einbau- / Aufbau -Tastentableau Anbindung an Leitstand per TCP/IP-Schnittstelle

7 Alarm-Szenario Rufnummern- Pläne
Möglichkeiten zur Alarmauslösung bis zu 128 Eingänge / Kontakte (Differentialschleifen gem. VdS Spezifikation) bis zu 122 Ausgänge Entfernungsunabhängig TCP/IP Alarm-Szenario Rufnummern- Pläne TAS-Link III ARUTEL 3.1

8 Quittierung und Protokollierung
Quittierung per PIN variable PIN Nr. #1234 ARUTEL 3.1 Amtsanschluss Erreicht / Quittiert / Kommt in... Meier min. Müller min Schulze min. Protokollversand per

9 Option: Krisenstabskonferenz
Rufnr.-Plan PP Schröder PP Meier PP Thomas Amtsanschluss PIN-Eingabe zur Teilnahme an der Konferenz PIN-Eingabe zur Auslösung der Konferenz

10 Option: Infotelefon für die Bevölkerung
Amtsanschluss Sprachmitteilung nach Anruf: „....bitte halten Sie Fenster und Türen geschlossen...“

11 ARUTEL neue Leistungsmerkmale:
Personen Qualifikation Online-Auswertung von Aktionen Kalender Mandanten Priorität IP-Schnittstelle zu TAS Link III Pager Integration grafische Auslöseoberfläche

12 Personen Qualifikation
Automatische Generierung eines Mannschaftspool nach frei definierbaren Qualifikationen ermöglicht spontanen Ruf von Spezialistenteams aktueller zeitlicher Alarmierungsablauf wird grafisch angezeigt Interaktionsmöglichkeit während der laufenden Aktionen z.B. Nachalarmierung, wenn sich die Einsatzlage verschärft Gesamte grafische Auswertung steht abschließend für Dokumentationszwecke zur Verfügung

13 Online-Auswertung von Aktionen
Verfügbar ab ARUTEL 3.1 bei Verwendung von Personen Qualifikation

14 Einsatzbeispiel: Personen Qualifikation
Ergebnis Fahrer Benötigt 1 von 100 Sanitäter Benötigt 2 von 100 Facharzt Benötigt 1 von 10 2 Teams am Einsatzort 2 Fahrer 5 Sanitäter 1 Facharzt Lage am Einsatzort kritisch! Weitere Kräfte werden benötigt. Fahrer Benötigt 1 Fahrer von noch 99 verfügbaren Personen Sanitäter Benötigt 4 Sanitäter von noch 99 verfügbaren Personen Erstalarmierung Nachalarmierung

15 Kalender langfristige Aktionsplanung Drag & Drop
Monats-, Wochen-, Tagesansicht Feiertage nach Bundesländern wählbar Verschieben, ziehen, oder duplizieren von Eintragungen möglich. Farbliche Kennzeichnung Verfügbar ab ARUTEL 3.1

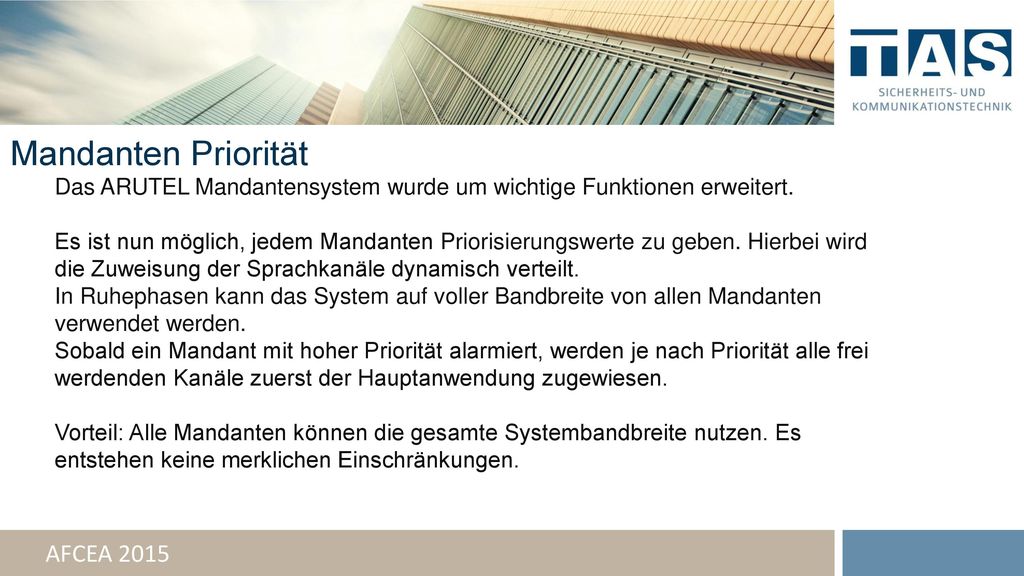

16 Mandanten Priorität Das ARUTEL Mandantensystem wurde um wichtige Funktionen erweitert. Es ist nun möglich, jedem Mandanten Priorisierungswerte zu geben. Hierbei wird die Zuweisung der Sprachkanäle dynamisch verteilt. In Ruhephasen kann das System auf voller Bandbreite von allen Mandanten verwendet werden. Sobald ein Mandant mit hoher Priorität alarmiert, werden je nach Priorität alle frei werdenden Kanäle zuerst der Hauptanwendung zugewiesen. Vorteil: Alle Mandanten können die gesamte Systembandbreite nutzen. Es entstehen keine merklichen Einschränkungen.

17 Alarm-Szenario Rufnummern- Pläne
TCP/IP Schnittstelle zu TAS Link III bis zu 128 Eingänge / Kontakte (Differentialschleifen gem. VdS Spezifikation) bis zu 122 Ausgänge entfernungsunabhängig TCP/IP Alarm-Szenario Rufnummern- Pläne TAS-Link III ARUTEL 3.1

18 Integration roamingfähiger GPRS Pager
Verfügbarkeit der Pager wird im Webkonfigurator des Arutel angezeigt . roamingfähige Pager garantieren bestmögliche Empfangsmöglichkeiten Nutzer können direkt am Pager auf Alarmierungen antworten

19 Erweiterung der grafischen Auslöseoberfläche
Einfachste Übersicht über Aktionen Weboberfläche dient als auslöse Tableau Alarmierungen können direkt gestartet oder abgebrochen werden Live Werte der bei laufenden Aktionen Aussichten 2015 Farbliche Trennung der Aktionen Individuelle Aufteilung der Aktionen zu grafischen Elementen

20 Manipulationssicherheit Redundanzkonzept
Sicherheitskonzept der TAS Kommunikationssysteme: ARUTEL 3.1/KOMMUTEL 3.1 Manipulationssicherheit Redundanzkonzept

21 Hardwareübersicht ARUTEL 3.1
1HE 19“ (Basiseinheit) Betriebssystem Debian 7(Anfang 2014, Debian 7) Insgesamt < 20W Leistungsaufnahme TAS-Link III Schnittstelle Passive Kühlung PHP Web Konfigurator ermöglicht Konfiguration über jeden aktuellen Browser (Explorer/Firefox werden geprüft). Geräuschlos (keine Lüfter/Festplatte) Geringe Wärmeerzeugung Text to Speech möglichkeit (optional) Mandantenfähigkeit Schnittstellen: IP Schnittstelle, EIB, ESPA 4.4.4, SMS Gateway, Kontakt I/O über EET oder TAS Link III , SMS, Maste/Slave Systeme

22 ARUTEL/KOMMUTEL: Sicherheit
Maßnahmen zur Sicherung personenbezogener Daten strikte Trennung der Sprache von Datennetz durch dedizierte Hardware offline Betrieb möglich DIAL OUT: Kommutel ruft die Teilnehmer Aktiv in eine Konferenz. Teilnehmer Kennung über Network Provided Number verhindert Fälschung der A-tln Kennung. Berechtigungskriterien: Einwahl versuche, Pin Kennung, Chefkonferenz u.v.m.

23 Redundanzkonzept: Kommunikationsserver
Hardwareaufbau Übersicht Normalzustand ARUTEL/KOMMUTEL PC1 = Master PC Linemodul S0/S2M/VoIP IP IP PC2 = Slave S0/S2M/VoIP

24 Ausfallszenario 1: PC Hardware oder Software
PC1 = Slave S0/S2M/VoIP IP PC2 = Master IP S0/S2M/VoIP Betrieb wird erhalten mit 60 Kanälen

25 Ausfallszenario 2: Ausfall eines Linemoduls/S2M
PC1 = Master IP S2M IP PC2 = Slave S2M Betrieb wird erhalten mit 30 Kanälen

26 Ausfallszenario 3: Ausfall eines Linemoduls & eines PCs
PC1 = Slave S2M IP PC2 = Master IP S2M Betrieb wird erhalten mit 30 Kanälen

27 Vielen Dank für Ihre Aufmerksamkeit!
