1 WasserBLIcK - Die Plattform für das Management von raumbezogenen Daten zur Europäischen Wasserrahmenrichtlinie in Deutschland Dipl.-Geogr. Klaus Fretter Bundesanstalt für Gewässerkunde (BfG), Koblenz AGIT Juli 2004

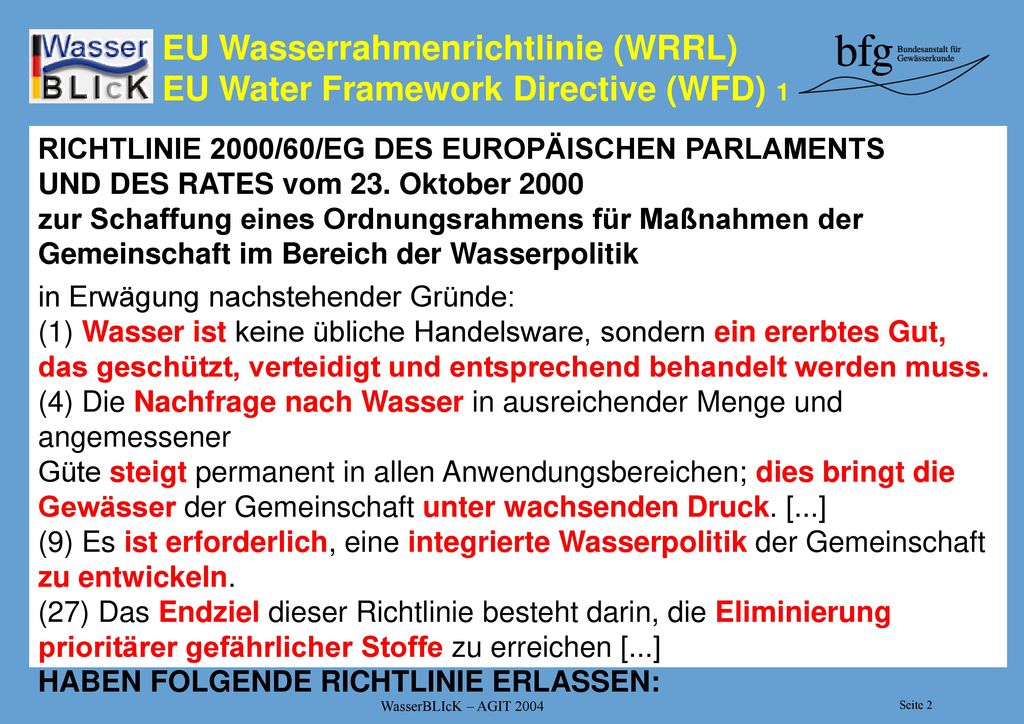

2 EU Wasserrahmenrichtlinie (WRRL) EU Water Framework Directive (WFD) 1
RICHTLINIE 2000/60/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 23. Oktober 2000 zur Schaffung eines Ordnungsrahmens für Maßnahmen der Gemeinschaft im Bereich der Wasserpolitik in Erwägung nachstehender Gründe: (1) Wasser ist keine übliche Handelsware, sondern ein ererbtes Gut, das geschützt, verteidigt und entsprechend behandelt werden muss. (4) Die Nachfrage nach Wasser in ausreichender Menge und angemessener Güte steigt permanent in allen Anwendungsbereichen; dies bringt die Gewässer der Gemeinschaft unter wachsenden Druck. [...] (9) Es ist erforderlich, eine integrierte Wasserpolitik der Gemeinschaft zu entwickeln. (27) Das Endziel dieser Richtlinie besteht darin, die Eliminierung prioritärer gefährlicher Stoffe zu erreichen [...] HABEN FOLGENDE RICHTLINIE ERLASSEN:

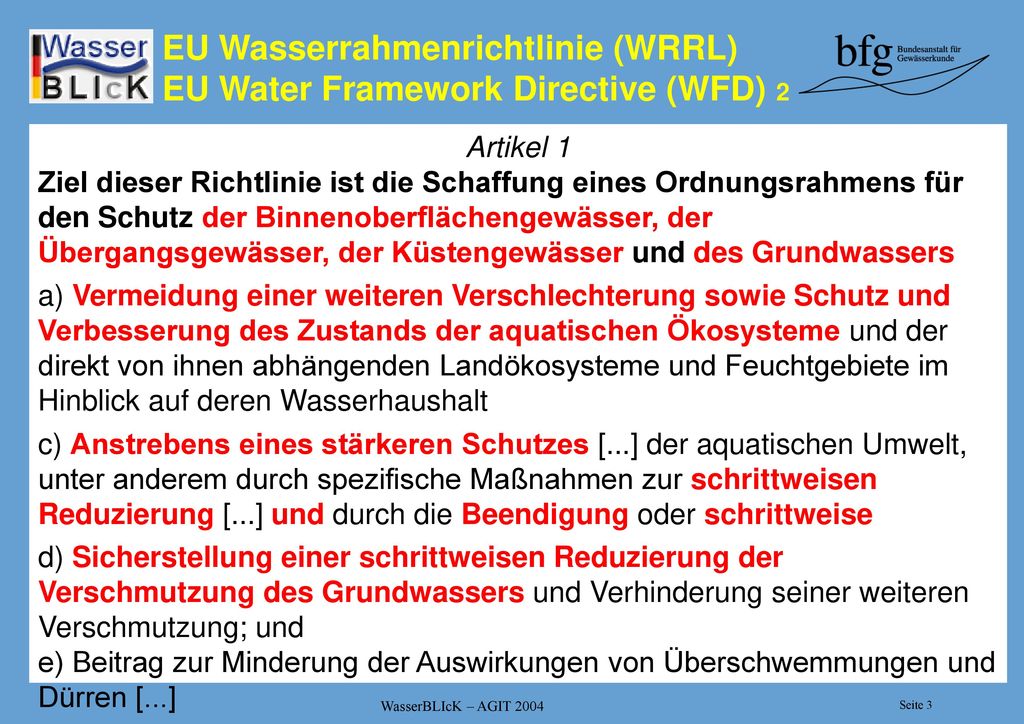

3 EU Wasserrahmenrichtlinie (WRRL) EU Water Framework Directive (WFD) 2
Artikel 1 Ziel dieser Richtlinie ist die Schaffung eines Ordnungsrahmens für den Schutz der Binnenoberflächengewässer, der Übergangsgewässer, der Küstengewässer und des Grundwassers zwecks a) Vermeidung einer weiteren Verschlechterung sowie Schutz und Verbesserung des Zustands der aquatischen Ökosysteme und der direkt von ihnen abhängenden Landökosysteme und Feuchtgebiete im Hinblick auf deren Wasserhaushalt c) Anstrebens eines stärkeren Schutzes [...] der aquatischen Umwelt, unter anderem durch spezifische Maßnahmen zur schrittweisen Reduzierung [...] und durch die Beendigung oder schrittweise Einstellung von Einleitungen [...]; d) Sicherstellung einer schrittweisen Reduzierung der Verschmutzung des Grundwassers und Verhinderung seiner weiteren Verschmutzung; und e) Beitrag zur Minderung der Auswirkungen von Überschwemmungen und Dürren [...]

4 EU Wasserrahmenrichtlinie (WRRL) EU Water Framework Directive (WFD) 3
Das Ziel „guter ökologischer Zustand“ der Gewässer und des Grundwassers Die Herausforderung > nachhaltiges Management von Gewässern Bestandsaufnahme, Maßnahmenprogramme, Bewirtschaftungspläne > über sektorale und administrative Grenzen hinweg: „Flussgebietseinheit“ > neue Begriffe für die Fachwelt: z.B. „Wasserkörper“ > hoher internationaler Koordinationsbedarf n:m-Beziehung: Bearbeitungsgebiet - zuständige Behörde

5 Die Flussgebietseinheit Rhein
Die Flussgebietseinheit Rhein und ihre 9 Bearbeitungsgebiete (N-S): - Deltarhein: NL + 2 Bundesländer - Niederrhein: 2 Bundesländer - Mittelrhein: 3 Bundesländer Mosel/Saar: BE, FR, LU + 2 Bundesländer - Main: 5 Bundesländer - Oberrhein: FR + 3 Bundesländer Neckar: 3 Bundesländer - Hochrhein: CH + 1 Bundesland Alpenrhein/Bodensee: AT, CH, IT, LI + 2 Bundesländer

6 WasserBLIcK - Anforderungen und Leistungen
> EU-Wasserrahmenrichtlinie fordert Karten, z.T. explizit im „GIS-Format“ Anhang II.1.1 Beschreibung der Typen der Oberflächenwasserkörper > EU empfiehlt GIS Implementierungsleitfaden EU GIS Guidance Document definiert Objektmodell > WasserBLIcK ... unterstützt die Umsetzung der EU-Wasserrahmenrichtlinie (WRRL) durch eine homogenisierte, international abgestimmte Datenhaltung schafft Transparenz im WRRL-Berichtswesen durch webbasierte, kartengestützte Auskunft

7 WasserBLIcK – mapClient 1
Oberrhein: Trinkwasserschutzgebiete

8 WasserBLIcK - mapClient 2
mapClient inzwischen weiterentwickelt: + dynamische Legende + Kartentitel und Legende mehrsprachig

9 > WasserBLIcK - Das Internetportal der
> WasserBLIcK - Das Internetportal der Wasserwirtschaftsverwaltungen in Deutschland im Auftrag von Bund und LAWA > Plattform zur Information, Kommunikation und zum Datenaustausch Web Content Management System, Benutzer erstellen Einträge dezentral, geschütztes Extranet im World Wide Web, Autorenumgebung > Schwerpunkt zur Zeit: Berichtswesen EU-Wasserrahmenrichtlinie zusätzlicher Auftrag von den internationalen Flussgebietseinheiten Rhein und Elbe (FGE Rhein, FGE Elbe)

10 Aufgabenspektrum der BfG
> technischer Betrieb und Administration des Internet-Portals für den BMU und die LAWA > Bereitstellung nationaler und internationaler (D, IKSR, IKSE) WRRL-Berichtskarten (> 100!) via Web Map Service und z.T. als manuell aufbereitete Druckvorlagen > Aufbau und Verwaltung der Berichts-spezifischen Geodateninfrastruktur bestehend aus Web Content Management System, Web Map Server und OpenGIS-konformer Geo-DB

11 Meilensteine in 2003 seit Oktober 2002 operativ online
ca Einträge dezentral erfasst ca Mitglieder der WW-Verwaltung angemeldet ca. 160 moderierte Nutzergruppen ca Einträge werden pro Monat, ca pro Tag abgerufen 4-sprachige Autorenumgebung (d, fr, nl, en) Aufbau einer WRRL-Geodatenverwaltung für u.a. FGE Rhein (Level A) und Elbe (Level A+B) WFD Report Navigator implementiert WFD SchemaMapper entwickelt

12 Stationen der Geodatenverarbeitung 1
Ziel: Dateninteroperabilität gemäß EU GIS Guidance Objektmodell 1. Modell-Spezifikation: Templates Objekte, Attribute und Wertebereiche WFD Template Document flach EU GIS Guidance Document objektorientiert

13 Stationen der Geodatenverarbeitung 2
Ziel: Dateninteroperabilität gemäß EU GIS Guidance 1. Modell-Spezifikation: Templates bisher etwa 20 Templates/Schablonen CompetentAuthority, WorkingArea, RiverSegment, ProtectedAreaBird, CoastalWaters, MonitoringStation, SurfaceWaterEmission, WaterlevelAlteration, ... außerdem: WFD codelist enthält Vorgaben für die Attributierung von Fachdaten z.B. CountryStateCode, WorkAreaCode, RiverBasinDistrictCode

14 Stationen der Geodatenverarbeitung 3
Ziel: Dateninteroperabilität gemäß GIS Guidance 1. Modell-Spezifikation: Templates Objekte, Attribute und Wertebereiche 2. Erfassung von Geodaten in shapes WRRL fordert Auflösung von 100m Ausschneiden mit EuroGlobalMap-Grenzen („clip“) Verschneidung mit Flussgebietseinheit und Bearbeitungsgebiet Attributierung der Fachdaten gemäß vorgegebener Wertebereiche WFD Data Provider SchemaMapper

15 Stationen der Geodatenverarbeitung 4
Ziel: Dateninteroperabilität gemäß GIS Guidance 1. Modell-Spezifikation: Templates Objekte, Attribute und Wertebereiche 2. Erfassung von Geodaten in shapes 3. Erfassung von Metadaten gemäß ISO 19115 Zuständigkeit, Nachnutzung („data security constraint“), Spatial Reference System etc. WFD Data Provider

16 Stationen der Geodatenverarbeitung 5
Ziel: Dateninteroperabilität gemäß GIS Guidance 1. Modell-Spezifikation: Templates 2. Erfassung von Geodaten in shapes 3. Erfassung von Metadaten gemäß ISO 19115 4. Homogenisierung Prüfung: formale, inhaltliche Korrektheit (Templates-Konformität), Transformation in ETRS98 SchemaMapper

17 Stationen der Geodatenverarbeitung (6/6)
Ziel: Dateninteroperabilität gemäß GIS Guidance 1. Modell-Spezifikation: Templates 2. Erfassung von Geodaten in shapes 3. Erfassung von Metadaten gemäß ISO 19115 4. Homogenisierung 5. Verwaltung der Geodaten Import in OpenGIS-konforme Geo-DB, kartographische Aufbereitung via Web Map Service Export für die gesamte Flussgebietseinheit, z.B. Elbe

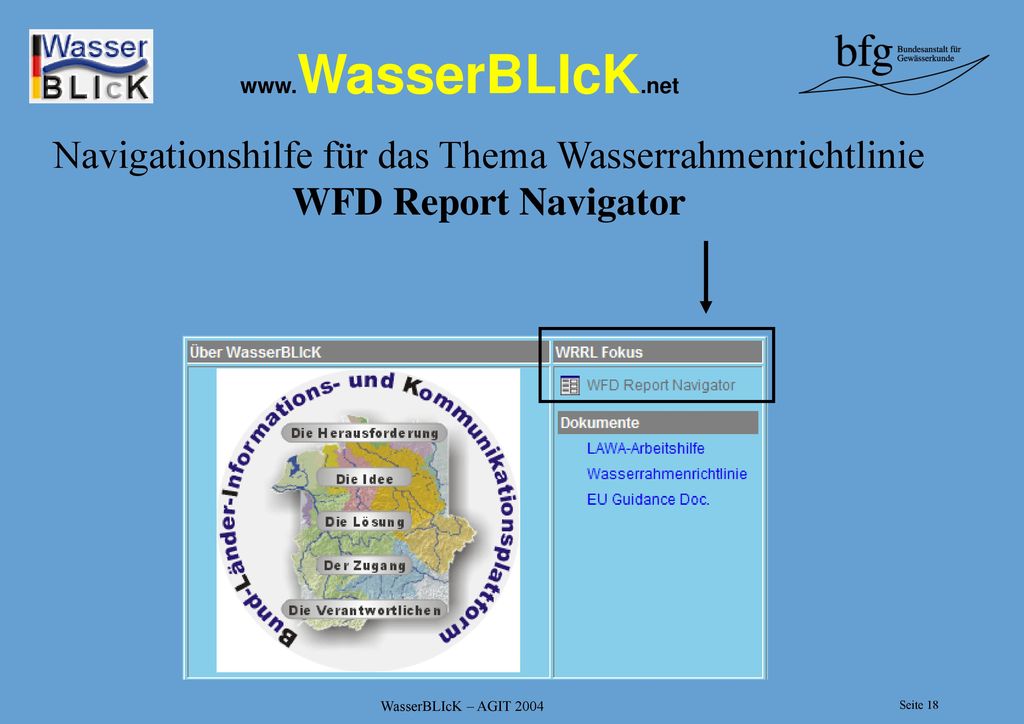

18 Navigationshilfe für das Thema Wasserrahmenrichtlinie WFD Report Navigator

19 WFD Report Navigator 3 Wo finde ich das Ergebnis meiner Übermittlung? 1 Woher bekomme ich die Schablonen und Referenzdaten? 2 Wie übermittle ich meine Daten an WasserBLIcK?

20 SchemaMapping Wann? Wo?

21 Raster-Dateien (TIF, JPEG, GIF) Java-Klassen für Import und Export

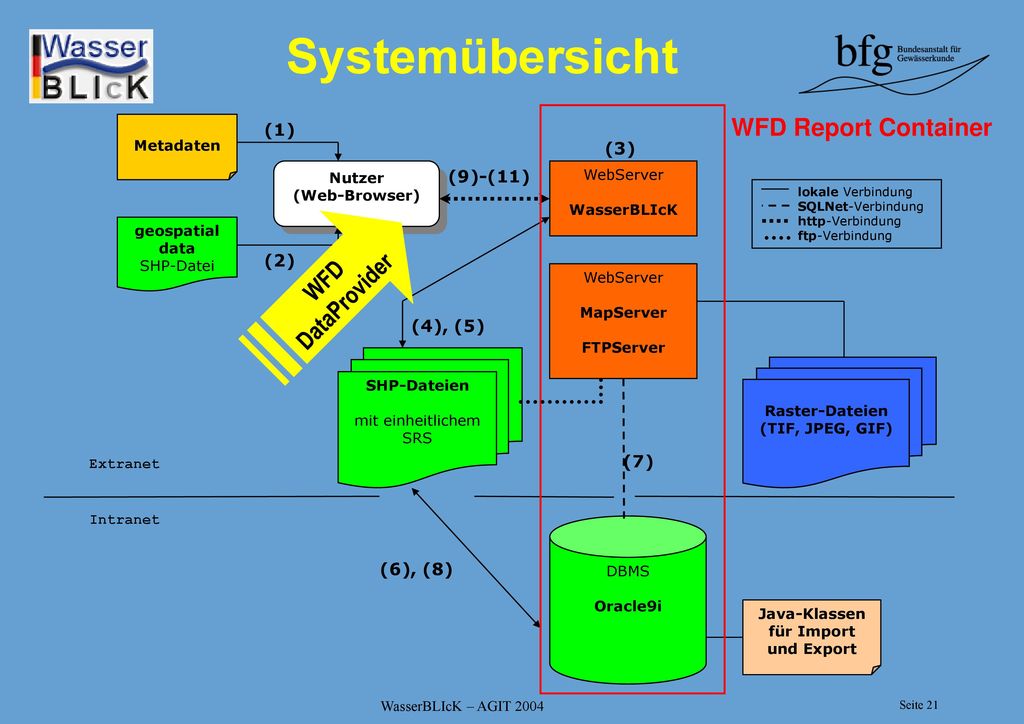

Systemübersicht (6), (8) WFD Report Container Metadaten (1) (3) Nutzer (Web-Browser) (4), (5) (9)-(11) WebServer WasserBLIcK lokale Verbindung SQLNet-Verbindung http-Verbindung ftp-Verbindung geospatial data SHP-Datei WFD DataProvider (2) WebServer MapServer FTPServer SHP-Dateien mit einheitlichem SRS Raster-Dateien (TIF, JPEG, GIF) DBMS Oracle9i Extranet Intranet (7) Java-Klassen für Import und Export

22 GDI mit OGC Web Services
Web Catalog Service Metadaten Nutzer (Web-Browser) WebServer WasserBLIcK lokale Verbindung SQLNet-Verbindung http-Verbindung ftp-Verbindung GML Web Map Service Raster-Dateien (TIF, JPEG, GIF) Coordinate Transformation Service Web Feature Service read only Extranet Intranet DBMS Oracle9i

23 Vielen Dank. Dipl. -Geogr. Klaus Fretter, BfG fretter@bafg
Vielen Dank! Dipl.-Geogr. Klaus Fretter, BfG AGIT Juli 2004

24 II Funktionsübersicht
1 NEU: latest news 2 Was ist neu? 3 Suche/erweiterte Suche 4 Navigator(/Explorer)-Ansicht 5 interakative Pfadanzeige, Schaltflächen zum Baumdurchlauf (nach oben, nach links, nach rechts) 6 Terminkalender, Abonnement, Mitglieder-Kontakte 7 In welchen Gruppen bin ich Mitglied? 7.1 Benutzer-/Gruppen-Übersicht 7.1 Wie werde ich Mitglied einer Gruppe? moderierte Gruppen 8 Fragen? FAQ, Online-Hilfe,

25 III WRRL mit WasserBLIck
1 Wie komme ich an die benötigten Informationen? <- Download 1.1 Was sind Templates? 1.2 Wie mache ich meine raumbezogenen Daten "Template-konform"? 1.3 Was leistet der SchemaMapper (nicht)? 2 Wie übermittle ich meine Daten? <- Upload 2.1 Metadatenformular 2.2 Was passiert mit meinen Daten? 3 Wo sehe ich die Produkte? <- Maps in Zukunft: Metadatenrecherche und Zugriff auf Container-Export unter Berücksichtigung der "data security constraints"
